เหมือง POM-2

Q: การทำงาน

ทุ่นระเบิดประกอบด้วยถ้วยเหล็กหล่อทรงกระบอกซึ่งบรรจุ ประจุระเบิด เมื่อระเบิดแล้ว กระบอกเหล็กจะ แตกเป็นชิ้นเล็กชิ้นน้อย ตามธรรมชาติ [ 1 ] [ 2 ]

POM -2 ( รัสเซีย: Противопехотная Осколочная Мина-2 , อักษรโรมัน : Protivopekhotnaya Oskolochnaya Minaแปลตามตัวอักษรว่า ' Infantry Fragmentation Mine-2 ' ) เป็นทุ่นระเบิด ต่อต้านบุคลากรแบบกระจายตัวแบบกระจายตัวของโซเวียต^[¹^]^[²^]มีสายชนวน เชิงกล พร้อมเซ็นเซอร์เป้าหมายประเภทความตึงBP-09S ( รัสเซีย: БП-09С)

ทุ่นระเบิดสามารถขนส่งได้โดยใช้BM-27 Uragan (9M59), BM-21 Grad (9M18) MLRS, ระบบวางทุ่นระเบิดVSM-1บน เฮลิคอปเตอร์ ^{[ 1 ]}เครื่องขุดระยะไกล UMZ ( รัสเซีย: УМЗ) ^{[ 3 ]}^{[ 4 ]}หรือชุดขุดแบบพกพา PKM ( รัสเซีย: Переносной Комплект Минирования , อักษรโรมัน : Perenosnoy Komplekt Minirovaniya , lit. ' Portable Mining Kit ' ). ^{[ 1 ]}

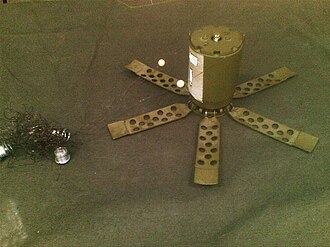

ในตำแหน่งพร้อมใช้งาน มีลักษณะเป็นทรงกระบอกเหล็กที่มีครีบสปริง 6 อันอยู่ด้านล่างของทุ่นระเบิด มันจะยิงเชือกออกมาเพื่อยึดติดกับวัตถุใกล้เคียง ซึ่งใช้เป็นกับดัก ทุ่นระเบิด POM-2 ต้องถูกส่งโดยใช้ระบบวางทุ่นระเบิดระยะไกล ยกเว้นPOM- 2R ^{[ 2 ]}^{[ 3 ]}

การทำงาน

ทุ่นระเบิดประกอบด้วยถ้วยเหล็กหล่อทรงกระบอกซึ่งบรรจุประจุระเบิดเมื่อระเบิดแล้ว กระบอกเหล็กจะแตกเป็นชิ้นเล็กชิ้นน้อย ตามธรรมชาติ ^{[ 1 ]}^{[ 2 ]}

เมื่อทุ่นระเบิด^[²^]^[³^] จำนวน สี่ลูกถูกดีดออกจากตลับKPOM-2 เซ็นเซอร์ไพโรช็อกจะทำงาน ซึ่งจะจุดชนวนตัวหน่วงไพโรเทคนิก[1] (กลไกหน่วงเวลา จนกว่าขั้นตอนต่อไปจะพร้อม) ในเวลาเดียวกัน ฝาครอบของขาค้ำยันจะกระเด็นออกจากตัวทุ่นระเบิด และ ริบบิ้น ไนลอนจะกางออกเพื่อให้แน่ใจว่าทุ่นระเบิดจะตกลงมาตรงๆ
เมื่อตัวหน่วงการระเบิดแบบดอกไม้ไฟ[1]ไหม้หมด ขาทรงตัวจะถูกเหวี่ยงออกไป และตัวหน่วงการระเบิดแบบดอกไม้ไฟชุดอื่นจะถูกจุดไฟ[2] [ 2]เป็นกลไกหน่วงเวลาการลงจอด ซึ่งจะทำให้ทุ่นระเบิดมีเวลาเพียงพอที่จะลงจอดก่อนที่จะเริ่มกระบวนการอื่นใด
เมื่อตัวหน่วงการระเบิด[2]ลุกไหม้ พวกมันจะกระตุ้นประจุขับดันซึ่งจะเผยขาแบบสปริงที่ยึดตัวทุ่นให้ตั้งตรง
เนื่องจากการทำงานของประจุขับไล่ที่ปล่อยขาแบบสปริง ชุดหน่วงดอกไม้ไฟอีกชุดหนึ่ง[3]จะถูกกระตุ้นโดย เซ็นเซอร์ ไพโรช็อกเมื่อ[3]การเผาไหม้สิ้นสุดลง เซ็นเซอร์เป้าหมายจะถูกดีดออก (สายดึงดอกไม้ไฟ) จากทุ่นระเบิด โดยกระจายสายออกไป 10 เมตรจากทุ่นระเบิดใน 4 ทิศทางตรงกันข้าม หลังจากนั้น สปริงจะเคลื่อนตัวจุดระเบิดไปยังตำแหน่งพร้อมใช้งาน^{[ 1 ]}^{[ 4 ]}

เมื่อสายดึงถูกดีดออก กลไกการสลายตัวเองจะเริ่มทำงาน โดยทั่วไปแล้ว ทุ่นระเบิดจะใช้เวลา 50–60 วินาทีในการปล่อย^{[ 1 ]}^{[ 4 ]}การดึงสายด้วยแรงมากกว่า300–400 gf (3–4 N )จะทำให้ตัวจุดระเบิดทำงานและกระจายเศษชิ้นส่วนเป็นรูปครึ่งวงกลม^[³^]

การปรับใช้

ก่อนใช้งาน ตลับ KPOM-2 จะได้รับการตรวจสอบอย่างละเอียดเพื่อหารอยแตก หาก พบรอยแตกที่ลึกกว่า 0.3 มม. จะต้องนำตลับนั้นออก เนื่องจากต้องปิดผนึกให้สนิท ตลับที่ชำรุดจะถูกทำลายด้วย วัตถุระเบิด 0.2–0.4 กก. ^[¹^]^[⁴^]

ยูเอ็มซี

หากทำการขุดโดยใช้ UMZ เครื่องจักรจะต้องเคลื่อนที่ด้วยความเร็วในช่วง 10–40 กม./ชม. ช่วงเวลาระหว่างการยิงแต่ละครั้งจะถูกตั้งค่าในรีโมทควบคุม PUM-1V ( ภาษารัสเซีย: ПУМ-1В )การบรรจุเต็มพิกัด (180 ตลับ - 720 ลูกระเบิด) สามารถสร้างสนามทุ่นระเบิดที่มีความยาว 4,100–4,200 เมตร และกว้าง 50–60 เมตร โดยมีความหนาแน่น 0.1-0.2 ลูกระเบิด/เมตร^{[ 3 ]}^{[ 4 ]}

วีเอสเอ็ม-1

หากทำการขุดโดยใช้ระบบวางทุ่นระเบิดVSM-1 ที่ติดตั้งบนเฮลิคอปเตอร์ เครื่องจักรจะต้องเคลื่อนที่ด้วยความเร็วในช่วง 160–220 กม./ชม. ที่ระดับความสูง 50–100 เมตร โดยมีช่วงเวลาระหว่างการปล่อยตลับทุ่นระเบิดแต่ละครั้งคือ 0.8 วินาที การบรรทุกเต็มพิกัด (116 ตลับ - 464 ลูก) สามารถสร้างสนามทุ่นระเบิดที่มีความยาว 4,100–4,200 เมตร และกว้าง 35–65 เมตร โดยมีความหนาแน่นเฉลี่ย 0.11 ลูก/เมตร^{[ 3 ]}^{[ 4 ]}^{[ 5 ]}

พีเคเอ็ม

หากทำการขุดโดยใช้ชุดขุดแบบพกพา จะต้องดำเนินการโดยคนสองคนขึ้นไป โดยได้รับการสนับสนุนจากกลุ่มวิศวกร^{[ 3 ]}^{[ 4 ]}

จรวด 9M59

หากทำการขุดโดยใช้BM-27 Uragan MLRS การยิงเต็มกำลัง (จรวด 16 ลูก) สามารถสร้างสนามทุ่นระเบิดที่มีทุ่นระเบิด 144 ลูกได้^{[ 2 ]}

ตัวแปร

UI-POM-2-1 ( รัสเซีย: УИ-ПОМ-2-1 ) หรือ UI-POM-2: ทุ่นระเบิดแบบไม่ทำงานสำหรับ การ ฝึกอบรมประกอบด้วยองค์ประกอบทั้งหมดเหมือนกับ POM-2 ยกเว้นตัวจุดระเบิดและฝาครอบตัวจุดระเบิด ชื่อเรียกมาจาก คำภาษา รัสเซีย Uchebnaya (U - Rus. У чебная ) - การฝึกอบรม และ Inertnaya (I - Rus. И нертная ) - ไม่ทำงาน ใช้ตลับ UI-KPOM-2 ^{[ 1 ]}
UI-POM-2-2 หรือ UI-POM-2A: ทุ่นระเบิดแบบไม่ทำงานสำหรับการฝึกอบรมไม่แตกต่างจาก UI-POM-2-1 ยกเว้นว่ามีองค์ประกอบดอกไม้ไฟทั้งหมด ใช้ตลับ UI-KPOM-2A ^{[ 1 ]}
UI-POM-2-3 หรือ UI-POM-2D: ทุ่นระเบิดแบบไม่ทำงานสำหรับการฝึกอบรมประกอบด้วยองค์ประกอบทั้งหมดเหมือนกับ POM-2 ยกเว้นว่าประจุระเบิดถูกแทนที่ด้วยสารที่ทำให้เกิดควัน ฝาครอบระเบิดถูกแทนที่ด้วยองค์ประกอบจุดไฟ และตัวจุดระเบิดถูกถอดออก มีรูเจาะสองรูในโครงของทุ่นระเบิดเพื่อให้ควันระบายออก ใช้ตลับ UI-KPOM-2D ^{[ 1 ]}
POM-2R ( รัสเซีย: POМ-2Р ): โดยหลักแล้วแจกจ่ายให้กับหน่วยรบพิเศษ ใช้เป็นเครื่องยับยั้งการไล่ล่าและสามารถส่งมอบได้ในลักษณะเดียวกับ POM-2 แต่ยังสามารถใช้งานด้วยตนเองได้โดยไม่ต้องใช้ตลับ^{[ 2 ]}ชื่อเรียกมาจาก คำ ภาษารัสเซียว่า Ruchnaya (R - Rus. Р учная ) - มือ [ทุ่นระเบิด] รุ่นที่ขับเคลื่อนด้วยจรวดซึ่งมีมอเตอร์จากจรวด PG-7ติดตั้งอยู่ก็ถูกพบเห็นในยูเครนเช่นกัน^{[ 6 ]}

ข้อมูลจำเพาะ (POM-2)

มวล^{[ 1 ]}^{[ 2 ]}
- ปริมาณดินระเบิด: ทีเอ็นที 140 กรัม
- น้ำหนักเมื่อประกอบเสร็จสมบูรณ์: 1.6 กก.
- ตลับ KPOM-2: ^{[ 4 ]} 48 กก.
เส้นผ่านศูนย์กลาง : ^{[ 2 ]} 63 มม.
ความสูง : ^{[ 2 ]} 180 มม.
เซ็นเซอร์เป้าหมาย^{[ 1 ]}
- หมายเลข: 4
- ความยาว (รวมทั้งสี่ส่วน): 10 เมตร
แรงดันกระตุ้น : ^{[ 1 ]}^{[ 4 ]} 0.1–0.3 kgf (0.98–2.94 N)
รัศมีการแตกตัว : ^{[ 1 ]} 16 ม.
ช่วงอุณหภูมิการใช้งาน : ^{[ 1 ]} -40 ถึง +50 °С
อายุการเก็บรักษา : ^{[ 1 ]} 10 ปี
เวลาชำระบัญชีด้วยตนเอง^{[ 4 ]}

ช่วงอุณหภูมิ, °C	ระยะเวลาดำเนินการ (ชั่วโมง)
+40 ถึง +50	4 ถึง 14
+20 ถึง +40	6 ถึง 16
0 ถึง +20	9 ถึง 30
-20 ถึง 0	13 ถึง 39
-30 ถึง -20	15 ถึง 70
-40 ถึง -30	25 ถึง 114
