เอบี 500-1บี
พิมพ์	ระเบิดคลัสเตอร์
แหล่ง กำเนิด ​	นาซีเยอรมนี
ประวัติการบริการ
ใช้ โดย	ลุฟท์วาฟเฟ่
สงคราม	สงครามโลกครั้งที่สอง
ข้อกำหนด
มวล	20  กก. (44  ปอนด์) [ 1 ]
ความยาว	2.03  เมตร (6  ฟุต 8  นิ้ว)
เส้นผ่านศูนย์กลาง	46  ซม. (1  ฟุต 6  นิ้ว) [ 2 ]

AB 500-1B (Abwurfbehälter)เป็นระเบิดคลัสเตอร์ ที่กองทัพ Luftwaffeใช้ในช่วงสงครามโลกครั้งที่สอง

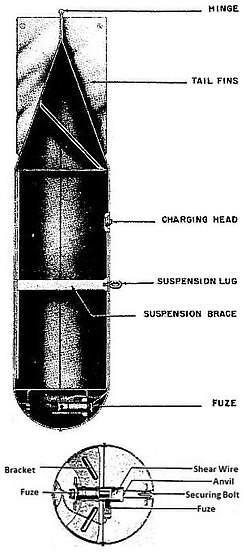

ตัวถังของ AB 500-1B สร้างขึ้นจากเหล็กแผ่นอ่อน และมีโครงสร้างแบบฝาพับโดยมีบานพับอยู่ที่ส่วนท้าย มันถูกบรรทุกในแนวนอนในช่องเก็บระเบิด หรือบน จุดยึดของลำตัวหรือปีก ภาชนะบรรจุแบ่งออกเป็นสามส่วน คือ ส่วนหัวรูปโดมที่มีฟิวส์คู่ ส่วนกลางทรงกระบอกซึ่งบรรจุระเบิด และส่วนท้ายทรงกรวยว่างเปล่าที่มีครีบสี่อันเสริมด้วยค้ำยัน บริเวณกึ่งกลางมีหัวชาร์จ Ladekopf MVOV 500-1 ที่เชื่อมติดกับภาชนะ และตรงกลางของภาชนะมีช่องสำหรับสายไฟซึ่งวิ่งจากหัวชาร์จไปยังฟิวส์ที่ส่วนหัว ภาชนะทั้งสองส่วนยึดเข้าด้วยกันด้วยลวดตัดที่ผ่านทั่งเหล็กในส่วนล่างของช่องใส่ฟิวส์ ช่องกลางบรรจุระเบิด SD 10 FRZ จำนวน 13 ลูกที่ด้านหน้า ในขณะที่ช่องด้านหลังบรรจุระเบิด SD 10 FRZ จำนวน 15 ลูก ระเบิดถูกบรรจุอย่างหลวมๆ และไม่ได้ยึดด้วยแถบโลหะ เมื่อปล่อยประจุไฟฟ้าจากหัวชาร์จไปยังฟิวส์ ซึ่งหลังจากหน่วงเวลาสั้นๆ จะไปกระตุ้นตัวระเบิดขนาดเล็กใต้ฟิวส์ ทำให้ลวดที่ยึดภาชนะขาด ภาชนะจึงเปิดออกและระเบิดก็ร่วงลงมา ภาชนะถูกทาสีสีกากี^{[ 2 ]}

SD 10 FRZ - ระเบิดแตกกระจายเหล่านี้เป็นระเบิดที่ผลิตโดยฝรั่งเศส ซึ่งเยอรมันยึดมาได้หลังจากการล่มสลายของฝรั่งเศสมีสองแบบย่อย^{[ 3 ]} คำอธิบายในTM 9-1985-6 วัตถุระเบิดของฝรั่งเศสและอิตาลีและTM 9-1985-2 วัตถุระเบิดของเยอรมันตรงกับ 10 กก. (P) มากกว่า 10 กก. (PA) อย่างไรก็ตาม TM 9-1985-6 ไม่ได้กล่าวถึงการใช้งานของเยอรมันสำหรับระเบิดทั้งสองแบบ และ TM 9-1985-2 มีเพียงคำอธิบายโดยไม่มีแผนภาพหรือการกล่าวถึงการกำหนดรุ่นของฝรั่งเศส 10 กก. (P) หรือ 10 กก. (PA) เนื่องจากมีขนาดและประสิทธิภาพที่คล้ายคลึงกัน จึงเป็นไปได้ว่าทั้งสองแบบอาจถูกนำมาใช้

• ระเบิด ขนาด 10 กก. (PA) - มีสองแบบ คือ แบบที่ 1 และแบบที่ 2 ทั้งสองแบบมีตัวถังเหล็กหล่อชิ้นเดียว ซึ่งดัดแปลงมาจาก กระสุนปืนใหญ่ ขนาด 90 มม. (3.5 นิ้ว)และมีเกลียวตรงกลางสำหรับติดชนวนจุดระเบิด ระเบิดมีสีเหลือง
  • แบบที่ 1 - ส่วนหางของระเบิดชนิดนี้สร้างขึ้นจากแผ่นโลหะที่ยึดด้วยหมุดย้ำ และถูกบีบอัดเข้ากับร่องวงแหวนสองร่องในตัวถังของระเบิด
  • ประเภท II - หางของระเบิดชนิดนี้มีโครงสร้างแบบหล่อและถูกบีบอัดเข้ากับร่องวงแหวนเดี่ยวในปลอกของระเบิด^{[ 3 ]}
• ระเบิดขนาด 10 กก. (P) - ระเบิดชนิดนี้มีสองแบบ คือ แบบที่ 1 และแบบที่ 2 ทั้งสองแบบมีตัวถังเหล็กหล่อชิ้นเดียวซึ่งมีเกลียวตรงกลางสำหรับชนวนจุดระเบิด ระเบิดมีสีเหลือง
  • แบบที่ 1 - ส่วนท้ายของระเบิดชนิดนี้สร้างขึ้นจากแผ่นโลหะสี่แผ่นที่ยึดด้วยหมุดย้ำ จากนั้นจึงบีบเข้ากับร่องวงแหวนสองร่องในตัวถังระเบิด และเสริมความแข็งแรงด้วยค้ำยัน
  • ประเภท II - ส่วนท้ายของระเบิดนี้สร้างขึ้นจากแผ่นโลหะลูกฟูกสี่แผ่นที่กดขึ้นรูปโดยไม่มีโครงยึด ซึ่งยึดเข้าด้วยกันด้วยหมุดย้ำแล้วบีบเข้ากับร่องวงแหวนสองร่องในปลอกระเบิด^{[ 3 ]}

•
  10 กก. (PA) ประเภท I
•
  10 กก. (P) ประเภท II
