นอร์ด โมดูลาร์
ซีรี่ส์ Nord Modularเป็นไลน์ของเครื่องสังเคราะห์เสียงที่ผลิตโดยClaviaผู้ผลิตเครื่องสังเคราะห์เสียงดิจิทัลจากประเทศสวีเดน ซีรี่ส์ Nord Modular เช่นเดียวกับ ซีรี่ส์ Nord Lead ซึ่งเป็นซีรี่ส์พี่น้องกัน เป็น เครื่องสังเคราะห์เสียง แบบจำลองอนาล็อกโดยให้เสียงที่ใกล้เคียงกับเสียงที่ผลิตโดย เครื่องสังเคราะห์เสียง อนาล็อก ทั่วไป โดยใช้ชิป DSPในการจำลองวงจรอนาล็อก แบบ ดิจิทัล
ภาพรวม
กลุ่มผลิตภัณฑ์ Nord Modular จำลองความสามารถที่ยืดหยุ่นกว่ามากของซินธิไซเซอร์แบบโมดูลาร์แตกต่างจากฮาร์ดแวร์ซินธิไซเซอร์แบบจำลองอนาล็อกส่วนใหญ่ ซึ่งโดยทั่วไปจะจำลองวงจรซินธิไซเซอร์เพียงหนึ่งหรือสองแบบ (โดยปกติจะเป็นแบบลบ ) Nord Modular ให้สถาปัตยกรรมซินธิไซเซอร์ที่หลากหลายแทบไม่จำกัด โดยสามารถจำลองการสังเคราะห์แบบลบแบบเพิ่ม แบบ FM และในรุ่นที่สองของซีรีส์นี้ ยัง สามารถจำลองการสังเคราะห์แบบจำลองทางกายภาพได้อีกด้วย รวมถึงเทคนิคการสร้างและประมวลผลเสียงอื่นๆ อีกมากมาย
- โปรแกรมแก้ไขแพทช์
เนื่องจากความยืดหยุ่นที่ซินธิไซเซอร์เหล่านี้มีให้ การตั้งค่าเสียงจึงทำได้ยากจากแผงควบคุม แต่การแก้ไขเสียงจะทำบนพีซี (เชื่อมต่อผ่านพอร์ต MIDI เฉพาะ 2 พอร์ตในกรณีของรุ่นแรก และ USB ในรุ่นที่สองหรือระบบ G2) โดยใช้ซอฟต์แวร์แก้ไขที่มาพร้อมกับซินธิไซเซอร์
ซอฟต์แวร์แก้ไขมีลักษณะและฟังก์ชันการทำงานไม่แตกต่างจากสภาพแวดล้อมการสังเคราะห์เสียงแบบโมดูลาร์บนคอมพิวเตอร์ เช่นReaktorซึ่งนำเสนอการแสดงผลแบบกราฟิกของโมดูลจำลองและการเชื่อมต่อระหว่างโมดูลเหล่านั้น อย่างไรก็ตาม ต่างจากระบบเหล่านั้น Nord Modulars สามารถทำงานได้อย่างอิสระจากคอมพิวเตอร์คอมพิวเตอร์หลักไม่มีส่วนเกี่ยวข้องในการสร้างเสียงและจำเป็นเฉพาะสำหรับการแสดงส่วนต่อประสานการแก้ไขแพทช์เท่านั้น
- โมดูล
กลุ่มผลิตภัณฑ์ซินเธไซเซอร์ Nord Modular ประกอบด้วยโมดูลต่างๆ ที่คุ้นเคยสำหรับผู้ใช้ฮาร์ดแวร์โมดูลาร์ ได้แก่ โมดูลอินพุตและเอาต์พุตเสียงออสซิลเลเตอร์ออ สซิ ลเลเตอร์ความถี่ต่ำ (หรือ LFO) ตัวสร้างซองสัญญาณ ฟิลเตอร์ชนิดต่างๆ มิกเซอร์ เอฟเฟ็กต์เสียง เช่นดิสทอร์ ชั่น และคอรัสเกตตรรกะและโมดูลซีเควนเซอร์สี่ โมดูล [ 1 ]ซึ่งสามารถเชื่อมต่อได้เกือบทุกรูปแบบ ตัวอย่างเช่น ไม่มีข้อจำกัดในการเชื่อมต่อเอาต์พุตสัญญาณเสียงกับอินพุตสัญญาณควบคุมหรือตรรกะ (หรือในทางกลับกัน) ทำให้มีความยืดหยุ่นอย่างมากในการสร้างแพทช์ ความซับซ้อนของแพทช์ถูกจำกัดด้วยทรัพยากร DSP ที่มีอยู่เท่านั้น
- โพลีโฟนี
อย่างไรก็ตาม โดยทั่วไปแล้ว ยิ่งแพทช์มีความซับซ้อนมากเท่าไร จำนวนโพลีโฟนีที่ใช้งานได้ก็จะยิ่งน้อยลงเท่านั้น และในทางปฏิบัติ จำนวนโพลีโฟนีเต็มตามที่ระบุไว้ของอุปกรณ์นั้นจะทำได้ก็ต่อเมื่อใช้โมดูลจำนวนน้อยมากในแพทช์ที่กำหนดเท่านั้น แต่เนื่องจากลักษณะที่ยืดหยุ่นของอุปกรณ์ 'โพลีโฟนี' จึงไม่ได้หมายความถึง 'จำนวนโน้ตที่แตกต่างกันที่ดังพร้อมกัน' อย่างเคร่งครัด อันที่จริง ด้วยการคิดและตั้งโปรแกรมอย่างระมัดระวัง ก็เป็นไปได้ที่จะเกินจำนวนโพลีโฟนีที่ระบุไว้ของอุปกรณ์ (อย่างน้อยก็ตามนิยามของโพลีโฟนีในที่นี้)

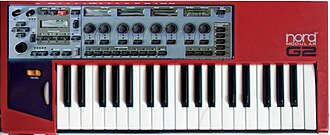

นอร์ด โมดูลาร์ จี2
Clavia เปิดตัว Nord Modularรุ่นแรกในปี 1998 และได้ยกเลิกการผลิตในปี 2004 เมื่อมีการเปิดตัว Nord Modular G2 รุ่นใหม่G2 เป็นรุ่นที่ได้รับการปรับปรุงและทรงพลังกว่ารุ่นเดิม (G2 ใช้ซอฟต์แวร์ Editor เวอร์ชันใหม่ด้วย) มีโพลีโฟนีที่มากขึ้นและโมดูลใหม่จำนวนมากเพื่อแก้ไขข้อจำกัดของรุ่นแรก โดยเฉพาะอย่างยิ่งโมดูลการเรียงลำดับ MIDI และโมดูลเอาต์พุต (ความสามารถในการเรียงลำดับของรุ่นแรกจำกัดอยู่เพียงการควบคุมพารามิเตอร์ภายใน ซึ่งผู้ใช้หลายคนรู้สึกว่าเป็นข้อจำกัดที่ใหญ่ที่สุดของระบบ) เอฟเฟ็กต์ตามเวลา ( รีเวิร์บดีเลย์ฯลฯ) และ ออสซิลเลเตอร์แบบ จำลองทางกายภาพอย่างไรก็ตาม ยังมีการถกเถียงกันในกลุ่มผู้ใช้ Nord Modular ว่ารุ่นใดให้เสียงดิบที่ดีที่สุด โดยผู้ใช้หลายคนรู้สึกว่าฟิลเตอร์ของรุ่นแรกมีเสียงที่น่าฟังและดิบกว่า เครื่อง G2 Modular เครื่องแรก หมายเลขซีเรียล 001 ถูกมอบให้แก่Derek Sherinianโดย Bengt Lilja ในปี 2004 เพื่อเป็นเกียรติแก่ Sherinian ในการใช้งานผลิตภัณฑ์ Nord/Clavia ในระดับสูง
ซีรีส์ G2 ถูกยกเลิกการผลิตในปี 2009
ซีรี่ส์ Nord Modular รุ่นดั้งเดิม (หรือ 'Classic')
(จากเว็บไซต์ของ Clavia)
ตระกูล Nord Modular (รุ่นแรก) ประกอบด้วยฮาร์ดแวร์ 3 รุ่น ได้แก่ Nord Modular Key, Nord Modular Rack และ Nord Micro Modular [ 2 ]ทั้งหมดสร้างขึ้นจากวงจรอิเล็กทรอนิกส์แบบเดียวกันและใช้ DSP แบบเดียวกัน Nord Modular Key และ Rack มี DSP 4 ตัวเป็นมาตรฐาน (สามารถขยายได้ถึง 8 ตัวด้วย Nord Modular Voice Expansion Board) และ Nord Micro Modular มี DSP 1 ตัว (ไม่สามารถขยายได้)
Nord Modular Key and Rack
ทั่วไป
- ซินเธไซเซอร์แบบโมดูลาร์โพลีโฟนิกที่ตั้งโปรแกรมได้
- ขั้นต่ำ 4 เสียง ขยายได้สูงสุด 8 เสียง
- จำนวนเสียงสูงสุด 32 เสียง ขึ้นอยู่กับความซับซ้อนของแพทช์
- มัลติทิมบรัล 4 ส่วน
- จัดเก็บไฟล์เสียงและระบบปฏิบัติการไว้ในหน่วยความจำแฟลชแรม
- สามารถอัปเกรดซอฟต์แวร์ผ่านทางคอมพิวเตอร์ได้
- ระบบจัดเก็บแพทช์แบบไดนามิกใน 9 ธนาคาร โดยแต่ละธนาคารมีหน่วยความจำ 99 ตำแหน่ง จำนวนแพทช์ที่สามารถจัดเก็บได้ขึ้นอยู่กับขนาดของแพทช์ (เช่น จำนวนโมดูลที่ใช้)
- การประมวลผลภายใน 24 บิต ที่ความถี่สุ่มตัวอย่าง 96kHz
คุณสมบัติของ MIDI
- พารามิเตอร์ทั้งหมด ยกเว้นระดับเสียงหลัก สามารถส่งและรับข้อความ MIDI Control Change ได้
- สามารถรับโน้ตได้ในช่วงความถี่ MIDI ทั้งหมด
- การ ซิงค์สัญญาณนาฬิกา MIDI
ฮาร์ดแวร์
- ปุ่มปรับแต่งที่ผู้ใช้สามารถกำหนดได้ 18 ปุ่ม[ 3 ]
- ปุ่มฟังก์ชันเฉพาะ 18 ปุ่ม
- แป้นหมุน
- จอ LCD เรืองแสง 2x16 ตัวอักษร
- อินพุตเสียงสองช่อง[ 4 ]แบบอนาล็อก ระดับไลน์
- ตัวแปลงอนาล็อกเป็นดิจิทัลแบบซิกมา-เดลต้า 16 บิต ความถี่สุ่มตัวอย่าง 48 kHz
- เอาต์พุตเสียงสี่ช่อง[ 4 ]สามารถกำหนดได้ ระดับไลน์
- DAC เชิงเส้น 18 บิต ความถี่สุ่มตัวอย่าง 96kHz
- เอาต์พุตหูฟัง
- MIDI ขาเข้าและขาออกสำหรับ "MIDI สาธารณะ"
- อินพุตและเอาต์พุตของพีซีสำหรับการสื่อสารกับโปรแกรมแก้ไขคอมพิวเตอร์
- อินพุตสำหรับแป้นเหยียบควบคุม, แป้นเหยียบ Sustain หรือแป้นเหยียบเปิด/ปิด
- แป้นพิมพ์ที่ไวต่อความเร็ว 2 อ็อกเทฟ[ 3 ]พร้อมปุ่มเปลี่ยนอ็อกเทฟ (+/- 2 อ็อกเทฟ) (Nord Modular Key)
- ตัวบ่งชี้ทริกเกอร์ MIDI In (Nord Modular Rack)
ขนาด (ตามแบบ Nord Modular Key)
- กว้าง473 มม. (18.6 นิ้ว) × ลึก 264 มม. (10.4 นิ้ว) × สูง90 มม . (3.5 นิ้ว)
- น้ำหนัก: 4.7 กก. (10 ปอนด์)
ขนาด (แร็ค Nord Modular)
- กว้าง423 มม. (16.7 นิ้ว) × ลึก 176 มม. (6.9 นิ้ว) × สูง118 มม . (4.6 นิ้ว)
- ติดตั้งบนแร็คขนาด 19 นิ้วได้ โดยใช้หูยึดแร็คที่ให้มาด้วย
- น้ำหนัก: 3.2 กก. (7.1 ปอนด์)
นอร์ด ไมโคร โมดูลาร์
ทั่วไป
- ซินเธไซเซอร์แบบโมดูลาร์ที่ตั้งโปรแกรมได้ พร้อมความสามารถในการเล่นเสียงหลายเสียงพร้อมกัน
- การประมวลผลภายใน 24 บิต ที่ความถี่สุ่มตัวอย่าง 96kHz
- จำนวนเสียงสูงสุด 4 เสียง (ข้อจำกัดในทางปฏิบัติ) ขึ้นอยู่กับความซับซ้อนของแพทช์
- ปุ่มหมุนปรับแต่งที่ผู้ใช้กำหนดค่าได้ 3 ปุ่ม และปุ่มกดที่ผู้ใช้กำหนดค่าได้ 1 ปุ่ม
- ปุ่มฟังก์ชันเฉพาะ 3 ปุ่ม
- จอแสดงผล LED 7 ส่วน 2x7
- สามารถจัดเก็บไฟล์เสียง (แพทช์) ของผู้ใช้ได้ 99 ไฟล์ และซอฟต์แวร์ระบบปฏิบัติการใน หน่วยความจำแฟลชสามารถอัปเกรดซอฟต์แวร์ผ่านคอมพิวเตอร์ได้
คุณสมบัติของ MIDI
- พารามิเตอร์ทั้งหมด ยกเว้นระดับเสียงหลัก สามารถส่งและรับข้อความ MIDI Control Change ได้
- สามารถรับโน้ตได้ในช่วงความถี่ MIDI ทั้งหมด
- การ ซิงค์สัญญาณนาฬิกา MIDI
ฮาร์ดแวร์
- อินพุตเสียงอนาล็อก 2 ช่อง ระดับสัญญาณไลน์ ตัวแปลงสัญญาณอนาล็อกเป็นดิจิทัลแบบซิกมา-เดลต้า 16 บิต ความถี่สุ่มตัวอย่าง 48kHz
- เอาต์พุตที่กำหนดค่าได้ 2 ช่อง ระดับสัญญาณไลน์ DAC เชิงเส้น 18 บิต ความถี่สุ่มตัวอย่าง 96kHz
- เอาต์พุตหูฟัง
- MIDI ขาเข้าและขาออกสำหรับ "MIDI สาธารณะ"
- อินพุตและเอาต์พุตของพีซีสำหรับการสื่อสารกับโปรแกรมแก้ไขคอมพิวเตอร์
มิติ
- กว้าง 210 มม. (8.3 นิ้ว) × ลึก120 มม. (4.7 นิ้ว) × สูง40 มม . (1.6 นิ้ว)
ยังสามารถหาซื้อ Nord Modular มือสองได้ทางออนไลน์
Nord Modular ปรากฏในมิวสิกวิดีโอเพลงInto The Void ของ Nine Inch Nailsนอกจากนี้ยังมี Autechre และ Apparat ที่ใช้ Nord Modular ด้วยเช่นกัน
อ่านเพิ่มเติม
- Gorges, Peter; Sasso, Len (2000). Nord Modular: บทนำ, การออกแบบเสียงแบบโมดูลาร์, คำแนะนำการประกอบเสมือนจริงคู่มือ Wizoo ( ฉบับปรับปรุงครั้งที่ 2). เบรเมน: Wizoo. ISBN 9783934903050. OCLC 1027869800 .
- "Clavia Nord Modular". Future Music . ฉบับที่ 76. พฤศจิกายน 1998. ISSN 0967-0378 . OCLC 1032779031 .
- "Nord Micro Modular". Future Music . มีนาคม 1999. ISSN 0967-0378 . OCLC 1032779031 .
