ในทางดนตรีช่วงเสียงหรือช่วงเสียงโครมาติกของเครื่องดนตรีคือระยะห่างจากระดับเสียงต่ำสุดถึงระดับเสียง สูงสุดที่เครื่องดนตรี นั้นสามารถเล่นได้ สำหรับเสียง ร้องเพลง ช่วงเสียงก็คือระยะห่างระหว่างโน้ต ต่ำสุดและโน้ต สูงสุด ของ บทเพลงนั่นเอง

ในหมู่ผู้พูดภาษาอังกฤษ แบบบริติช ^{[ 1 ]}และอาจรวมถึงคนอื่นๆ ด้วย^{[ 2 ]} compassมีความหมายเหมือนกับช่วงโครมาติก ซึ่งก็คือช่วงระหว่างโน้ตต่ำสุดและสูงสุดที่เสียงร้องหรือเครื่องดนตรีสามารถทำได้

คำว่า ช่วงเสียง (sounding range) , ช่วงเสียงที่เขียน (written range) , ช่วงเสียงที่กำหนด (designated range) , ช่วงระยะเวลา (duration range ) และช่วงไดนามิก (dynamic range)ล้วนมีความหมายเฉพาะเจาะจง

ช่วงเสียง^{[ 3 ]}หมายถึงระดับเสียงที่เครื่องดนตรีผลิตขึ้น ในขณะที่ช่วงที่เขียน^{[ 3 ]}หมายถึงช่วงเสียง (ช่วง) ของโน้ตที่เขียนไว้ในโน้ตเพลง ซึ่งบางครั้งอาจมีการเปลี่ยน ระดับเสียง เพื่อความสะดวก ตัวอย่างเช่น ปิคโคโลมักจะมีช่วงเสียงที่สูงกว่าช่วงที่เขียนไว้ หนึ่ง อ็อกเทฟ^{[ 4 ]}ช่วงเสียงที่กำหนดคือชุดของโน้ตที่ผู้เล่นควรหรือสามารถเล่นได้ เครื่องดนตรีทุกชนิดมีช่วงเสียงที่กำหนด และเครื่องดนตรีที่มีระดับเสียงทุกชนิดมีช่วงการเล่น คุณภาพเสียง ไดนามิก และช่วงระยะเวลามีความสัมพันธ์กัน และผู้เล่นอาจได้ช่วงเสียงที่กว้างขึ้นโดยแลกกับคุณภาพเสียง ช่วงเสียงที่กำหนดจึงเป็นช่วงที่ผู้เล่นคาดว่าจะสามารถควบคุมทุกด้านได้อย่างสะดวกสบาย

ช่วงระยะเวลาคือความแตกต่างระหว่างจังหวะที่สั้นที่สุดและยาวที่สุดที่ใช้ช่วงไดนามิกคือความแตกต่างระหว่างระดับเสียงที่เบาที่สุดและดังที่สุดของเครื่องดนตรี ส่วนใดส่วนหนึ่ง หรือชิ้นงานดนตรี

แม้ว่าเครื่องดนตรีประเภทเครื่องเป่าลมไม้และเครื่องสายจะไม่มีขีดจำกัดสูงสุดทางทฤษฎีของช่วงเสียง (ขึ้นอยู่กับข้อจำกัดในทางปฏิบัติ) แต่โดยทั่วไปแล้วจะไม่สามารถเล่นต่ำกว่าช่วงเสียงที่กำหนดไว้ได้ ในทางกลับ กัน เครื่องดนตรีประเภทเครื่องทองเหลืองสามารถเล่นได้เกินช่วงเสียงที่กำหนดไว้ เสียงที่ต่ำกว่าช่วงเสียงที่กำหนดไว้ของเครื่องดนตรีประเภทเครื่องทองเหลืองเรียกว่าเสียงเพดัลโทนช่วงเสียงที่เล่นได้ของเครื่องดนตรีประเภทเครื่องทองเหลืองขึ้นอยู่กับทั้งข้อจำกัดทางเทคนิคของเครื่องดนตรีและทักษะของผู้เล่น

โดยทั่วไปแล้ว การเรียบเรียงดนตรีแบบคลาสสิกมักไม่ให้เครื่องดนตรีประเภทเครื่องเป่าลมไม้หรือเครื่องเป่าทองเหลืองเล่นเกินช่วงเสียงที่กำหนดไว้ นักดนตรีเครื่องสายมักเล่นเสียงต่ำสุดของช่วงเสียงของตนบ่อยมาก แต่ช่วงเสียงสูงสุดของเครื่องสายนั้นค่อนข้างคลุมเครือ และเป็นเรื่องผิดปกติที่นักดนตรีเครื่องสายจะเล่นเกินช่วงเสียงที่กำหนดไว้ ส่วนนักดนตรีเครื่องเป่าลมนั้น การเล่นเสียงสุดขั้วของเครื่องดนตรีของตนนั้นค่อนข้างหายาก ข้อยกเว้นที่พบบ่อยที่สุดคือ ในงานดนตรีหลายชิ้นในศตวรรษที่ 20 ที่ต้องการเสียงเพดัลโทนในทรอมโบนเบส

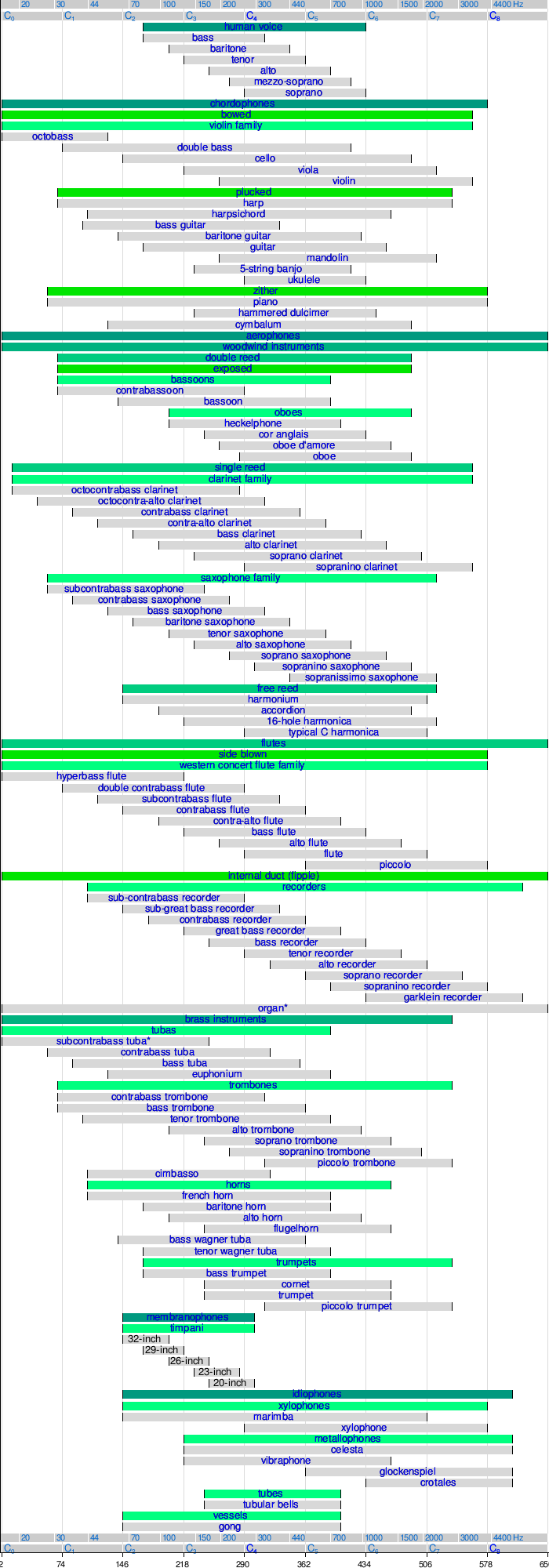

แผนภูมินี้ใช้การกำหนดหมายเลขมาตรฐานสำหรับอ็อกเทฟ โดยที่โน้ตกลาง Cตรงกับ C ใน ภาษา MIDIโน้ตกลาง C เรียกว่าโน้ต MIDI หมายเลข 60

เสียงต่ำสุดที่ออร์แกนท่อ (ที่มี ท่อจริง ) สามารถเล่นได้คือ C (หรือ CCCC) ซึ่งอยู่ที่ 8 เฮิรตซ์ต่ำกว่าช่วงการได้ยินของมนุษย์และมองไม่เห็นในแผนภูมินี้ อย่างไรก็ตาม หากนับรวมการรวมกันของเสียง (โน้ตและโน้ตคู่ห้า) เสียงต่ำสุดคือ C (หรือ CCCCC) ซึ่งอยู่ที่ 4 เฮิรตซ์

ในแง่ของการบันทึกและการเล่นเสียง ลำโพงหลายรุ่นมีขีดจำกัดความถี่ต่ำอยู่ที่ประมาณ 40–60 เฮิรตซ์

*แผนภูมินี้แสดงเฉพาะช่วงเสียงต่ำสุดที่ C เท่านั้น แม้ว่าออร์แกนบางเครื่อง เช่นออร์แกนในหอประชุม Boardwalk Hall Auditorium Organจะมีช่วงเสียงต่ำสุดที่ C (หนึ่งอ็อกเทฟต่ำกว่า C ) นอกจากนี้ ความถี่พื้นฐานของทูบาซับคอนทราเบสคือ B ♭
