แผนภาพความไวไฟแสดงการควบคุมความไวไฟในส่วนผสมของเชื้อเพลิงออกซิเจนและก๊าซเฉื่อย ซึ่งโดยทั่วไปคือไนโตรเจนส่วนผสมของก๊าซทั้งสามชนิดมักจะแสดงในแผนภาพสามเหลี่ยม ซึ่งเรียกว่าแผนภาพสามองค์ประกอบแผนภาพดังกล่าวมีอยู่ในเอกสาร^{[ 1 ] [ 2 ] [ 3 ] [ 4 ]}ข้อมูลเดียวกันนี้สามารถแสดงในแผนภาพตั้งฉากปกติได้ โดยแสดงเพียงสองสาร โดยใช้คุณสมบัติโดยปริยายว่าผลรวมของส่วนประกอบทั้งสามเท่ากับ 100 เปอร์เซ็นต์ แผนภาพด้านล่างนี้เกี่ยวข้องกับเชื้อเพลิงเพียงชนิดเดียวเท่านั้น แผนภาพเหล่านี้สามารถนำไปใช้กับส่วนผสมของเชื้อเพลิงได้

แผนภาพรูปสามเหลี่ยมไม่ใช่สิ่งที่พบเห็นได้ทั่วไป วิธีที่ง่ายที่สุดในการทำความเข้าใจคือการอธิบายขั้นตอนพื้นฐานสามขั้นตอนในการสร้างแผนภาพเหล่านี้โดยสังเขป

1. พิจารณาแผนภาพสามเหลี่ยมแรกด้านล่าง ซึ่งแสดงส่วนผสมที่เป็นไปได้ทั้งหมดของมีเทน ออกซิเจน และไนโตรเจน อากาศเป็นส่วนผสมของออกซิเจนประมาณ 21 เปอร์เซ็นต์โดยปริมาตร และสารเฉื่อย (ไนโตรเจน) 79 เปอร์เซ็นต์โดยปริมาตร ดังนั้น ส่วนผสมใดๆ ของมีเทนและอากาศจะอยู่บนเส้นตรงระหว่างมีเทนบริสุทธิ์และอากาศบริสุทธิ์ – ซึ่งแสดงเป็นเส้นสีน้ำเงิน เส้นนี้แสดงขีดจำกัดความไวไฟ บนและล่าง ของมีเทนในอากาศ ดังแสดงในภาพ (ระบุด้วย UEL และ LEL ตามลำดับ)
2. การ เผาไหม้ แบบสัดส่วนทางเคมีของมีเทนคือ: CH₄ 2O₂ CO₂ 2H₂O ความเข้มข้นของมีเทนในออกซิเจนตามสัดส่วนทางเคมีจึงเท่ากับ 1/(1+2) ซึ่งเท่ากับ 33 เปอร์เซ็นต์ ส่วนผสมของมีเทนและออกซิเจนตามสัดส่วนทางเคมีใดๆ จะอยู่บนเส้นตรงระหว่างไนโตรเจนบริสุทธิ์ (และมีเทน 0 เปอร์เซ็นต์) กับมีเทน 33 เปอร์เซ็นต์ (และออกซิเจน 67 เปอร์เซ็นต์) – ซึ่งแสดงด้วยเส้นสัดส่วนทางเคมีสีแดงขีดจำกัดความไวไฟ บนและล่าง ของมีเทนในออกซิเจนจะอยู่บนแกนมีเทน ดังแสดงในภาพ
3. ขอบเขตที่แท้จริงซึ่งกำหนดโซนการติดไฟนั้นสามารถกำหนดได้จากการทดลองเท่านั้น ขอบเขตดังกล่าวจะผ่านขีดจำกัดการติดไฟ บนและล่าง ของมีเทนในออกซิเจนและในอากาศ ดังที่แสดงไว้ ปลายของขอบเขตจะกำหนดความเข้มข้นของออกซิเจนที่จำกัด (LOC) ตัวอย่างของการตรวจสอบเชิงทดลองดังกล่าวของโซนการติดไฟและความเร็วเปลวไฟแบบลามินาร์ ที่สอดคล้องกัน สามารถพบได้ในเอกสารอ้างอิง^{[ 5 ]}สำหรับส่วนผสมของมีเทน ออกซิเจน และไนโตรเจนที่ความดันต่ำกว่าบรรยากาศ

•

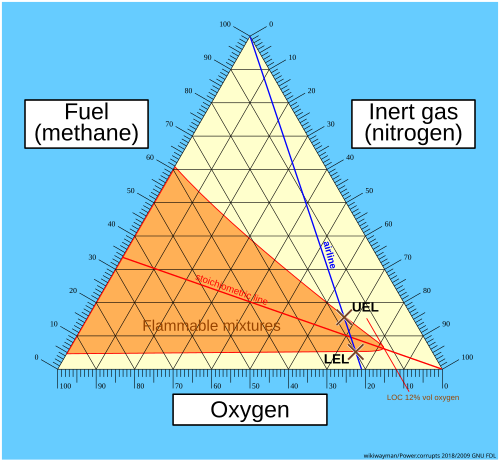

  แผนภาพรูปสามเหลี่ยมแสดงส่วนผสมที่เป็นไปได้ทั้งหมดของมีเทน ออกซิเจน และไนโตรเจน ส่วนผสมใดๆ ของมีเทนและอากาศจะอยู่บนเส้นสีน้ำเงิน
•
  ส่วนผสมที่ มีอัตราส่วนทางเคมีที่เหมาะสมของมีเทนและออกซิเจนจะอยู่บนเส้นสัดส่วนทางเคมีสีแดง
•
  ขอบเขตความไวไฟที่แท้จริงซึ่งกำหนดส่วนผสมที่ติดไฟได้ของมีเทน
