ระบบเสาเข็มแฟรงกิ (เรียกอีกอย่างว่าฐานรากแบบฉีดแรงดัน ) เป็นวิธีการที่ใช้ในการตอกเสาเข็มคอนกรีตหล่อในสถานที่แบบขยายฐาน( แฟรงกิ ) [ ^{1 ] ได้}รับการพัฒนาโดยวิศวกรชาวเบลเยียม Edgard Frankignoul ในปี พ.ศ. 2452 ^{[ 2 ]}

วิธีนี้สามารถนำไปใช้กับสภาพพื้นที่ที่แตกต่างกันได้ และยังคงใช้กันอย่างแพร่หลาย^{[ 2 ] [ 3 ] [ 4 ]}เนื่องจากมี ความสามารถ ในการรับแรงดึง สูง และมีระดับเสียงและการสั่นสะเทือน ของพื้นดินค่อนข้างต่ำ ^{[ 3 ]}

เอ็ดการ์ด แฟรงกิญูล ยื่นขอสิทธิบัตร การผลิต เสาเข็มแฟรงกิในเดือนกรกฎาคม พ.ศ. 2452 จากนั้นเขาร่วมก่อตั้ง บริษัท ด้านธรณีเทคนิคแฟรงกิไพล์ (Société des Pieux Armés Frankignoul) กับ เอ็ดมอนด์ บาอาร์ ขุนนางแห่ง เมืองลีแอจ โดยมีเป้าหมายในการนำระบบเสาเข็มแฟรงกิไปใช้ในเชิงพาณิชย์ ภายในปี พ.ศ. 2462 เทคนิคนี้ได้ถูกนำไปใช้โดยบริษัทสาขาและผู้ถือใบอนุญาต ระหว่างประเทศ 34 แห่ง ^{[ 2 ]}

กระบวนการเสาเข็มแฟรงกีได้รับการปรับปรุงแก้ไขหลายครั้งนับตั้งแต่เริ่มคิดค้น ปลั๊กคอนกรีตแห้งไม่ได้ถูกนำมาใช้ในการออกแบบจนกระทั่งปี 1926 ^{[ 2 ]}ก่อนนวัตกรรมนี้ ปลอกจะต้องถูกตอกจากด้านบนและติดตั้งแผ่นฐานที่หายไป^{[ 1 ]}เสาเข็มแฟรงกีที่มีเพลาสั่นและ ค้อนสั่นไฮดรอ ลิกถูกผลิตขึ้นตั้งแต่ปี 1960 และ 1971 ตามลำดับ^{[ 2 ]}

เสาเข็ม Franki สามารถใช้เป็น องค์ประกอบ ฐานรากลึกที่ มีกำลังรับน้ำหนักสูง โดยไม่จำเป็นต้องขุดหรือระบายน้ำ [ ^{4 ] มี}ประโยชน์ในสภาวะที่สามารถเข้าถึงดินรับน้ำหนัก ที่เพียงพอได้เฉพาะในระดับที่ลึกกว่าของพื้นดิน ^{[ 5 ] [ 6 ]}และเหมาะสมที่สุดสำหรับดินเม็ดละเอียดซึ่งการรับน้ำหนักส่วนใหญ่เกิดจากการอัดแน่นของดินรอบฐาน^{[ 4 ]}ไม่แนะนำให้ใช้ในดินเหนียว ที่ไม่สามารถ บดอัดฐานได้^{[ 4 ]} ระบบเสาเข็ม Franki เป็นระบบที่เงียบที่สุดในบรรดาระบบหล่อในที่แบบตอก และจึงใช้ในสภาวะที่ระดับเสียงสูงอาจก่อให้เกิดปัญหาสิ่งแวดล้อม^{[ 3 ]}

1. เทคอนกรีต ที่มีค่าการยุบตัวเป็นศูนย์ลงในก้นท่อเหล็กที่วางตั้งตรงบนพื้น จาก นั้นใช้ ค้อนตอกแบบใช้เครื่องยนต์ดีเซลตอกลงบนคอนกรีต ทำให้เกิดปลั๊กคอนกรีตที่กันน้ำได้^{[ 1 ] [ 4 ] [ 5 ] [ 6 ]}
2. ปลั๊กคอนกรีตถูกตอกลงไปในพื้นดินด้วยค้อนกระแทก ท่อยังถูกดึงลงไปในพื้นดินด้วยแรงเสียดทานที่เกิดขึ้นระหว่างเหล็กกับคอนกรีต^{[ ​​1 ] [ 4 ] [ 5 ] [ 6 ]}

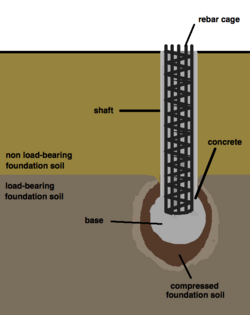

3. เมื่อถึงความลึกที่ต้องการแล้ว ท่อจะถูกยึดไว้ในตำแหน่งด้วยตัวนำ ซึ่งเป็นโครงสร้างที่นำทางและจัดแนวเสาเข็มและค้อน^{[ 7 ]}จากนั้นจึงใช้ค้อนตอกลงบนคอนกรีต ดันออกไปทางด้านล่างของเสาเข็มและก่อตัวเป็นฐานรูปเห็ด^{[ 1 ] [ 4 ] [ 5 ] [ 6 ]}
4. ในขั้นตอนนี้ สามารถตอก โครงเหล็กเส้นทรง กระบอกเข้าไปในคอนกรีตได้หากต้องการเสริมแรงเพิ่มเติม^{[ 1 ] [ 4 ] [ 5 ] [ 6 ]}
5. มีการเติมและอัดคอนกรีตเพิ่มเติมในขณะที่ดึงปลอกเหล็กขึ้นพร้อมกันจนกระทั่งเสาเข็มก่อตัวขึ้น^{[ 1 ] [ 4 ] [ 5 ] [ 6 ]}

• สามารถเติมคอนกรีตปริมาณเล็กน้อยในขณะที่กำลังก่อสร้างฐาน^{[ 6 ]}เพื่อขยายฐานและปรับปรุงประสิทธิภาพการทรุดตัวของเสาเข็ม^{[ 3 ]}
• เสาเข็ม Franki สามารถติดตั้งแบบเอียง (หรือลาดเอียง) ได้โดยมีมุมเอียงสูงสุดถึง 4:1 ^{[ 5 ]}เสาเข็ม Franki แบบเอียงจะต้องเสริมเหล็กเสมอและเหมาะอย่างยิ่งสำหรับโครงสร้างที่ต้องรับแรง แบบ ไดนามิก^{[ 1 ]}
• บางครั้งมีการใช้วิธีการขับเคลื่อน เช่น การเจาะแกนแบบเปิดปลาย การเสียบหิน และการสร้างปล่องแบบผสม เพื่อแก้ไขปัญหาเฉพาะพื้นที่^{[ 3 ]}
