Q: ข้อมูลสำคัญเกี่ยวกับ ไอบีเอ็ม 7070

IBM 7070เป็น ระบบประมวลผลข้อมูลระดับกลางแบบ สถาปัตยกรรมทศนิยม ที่ IBMเปิดตัวในปี พ.ศ.

ไอบีเอ็ม 7072
ปล่อยแล้ว	1961 ( 1961 )
ผู้สืบทอด	ระบบ IBM/360

ไอบีเอ็ม 7074
	ไอบีเอ็ม 7074
ปล่อยแล้ว	1960 ( 1960 )
หน่วยความจำ	5,000 ถึง 30,000 คำ
ผู้มาก่อน	ไอบีเอ็ม 7070
ผู้สืบทอด	ระบบ IBM/360

ไอบีเอ็ม 7070
ปล่อยแล้ว	1958 ( 1958 )
หน่วยความจำ	5,000 หรือ 9,990 คำ
ผู้มาก่อน	IBM 650 ; IBM 705
ผู้สืบทอด	ระบบ IBM/360

IBM 7070เป็น ระบบประมวลผลข้อมูลระดับกลางแบบ สถาปัตยกรรมทศนิยม ที่ IBMเปิดตัวในปี พ.ศ. 2491 ^{[ 1 ]}เป็นส่วนหนึ่งของซีรี่ส์ IBM 700/7000และใช้ทรานซิสเตอร์ แบบแยกชิ้น แทนหลอดสุญญากาศ ในยุค พ.ศ. 2493 เป็น คอมพิวเตอร์แบบโปรแกรมเก็บข้อมูลที่ใช้ทรานซิสเตอร์เครื่องแรกของบริษัท^{[ 2 ]}

คาดว่า 7070 จะเป็น "ผู้สืบทอดทั่วไปของอย่างน้อย 650 และ 705" ^{[ 3 ]} 7070 ไม่ได้ออกแบบมาให้เข้ากันได้กับ ชุดคำสั่ง 650เนื่องจากชุดคำสั่ง 650 มีที่อยู่กระโดดที่สองในทุกคำสั่งเพื่อให้สามารถใช้ดรัมได้อย่างเหมาะสม ซึ่งเป็นสิ่งที่ไม่จำเป็นและสิ้นเปลืองในคอมพิวเตอร์ที่มีหน่วยความจำหลักแบบ เข้าถึงแบบสุ่ม ส่งผลให้ต้องใช้โปรแกรมจำลองเพื่อเรียกใช้โปรแกรมเก่า 7070 ยังถูกวางจำหน่ายในฐานะ การอัปเกรด ของ IBM 705แต่ล้มเหลวอย่างสิ้นเชิงเนื่องจากความไม่เข้ากัน รวมถึงความไม่สามารถแสดงชุดอักขระ 705 ได้อย่างสมบูรณ์ทำให้ IBM ต้องรีบเปิดตัวIBM 7080ในฐานะ "IBM 705 แบบทรานซิสเตอร์" ที่เข้ากันได้อย่างสมบูรณ์

ซีรี่ส์ 7070 จัดเก็บข้อมูลในรูปแบบคำที่มีตัวเลขทศนิยม 10 หลักบวกเครื่องหมาย^{[ a ]} ตัวเลขจะถูกเข้ารหัสโดยใช้รหัสสองในห้าอักขระจะถูกแทนด้วยรหัสสองหลัก เครื่องนี้จัดส่งมาพร้อมกับหน่วยความจำหลัก 5,000 หรือ 9,990 คำ^{[ 4 ]}และความเร็วของ CPU อยู่ที่ประมาณ 27 KIPS ระบบทั่วไปมีให้เช่าในราคา 17,400 ดอลลาร์ต่อเดือน หรือสามารถซื้อได้ในราคา 813,000 ดอลลาร์

เครื่องบินรุ่น 7070 มีน้ำหนัก23,150 ปอนด์ (11.6 ตันสั้น; 10.5 ตัน ) ^[⁵^]

ระบบรุ่นต่อมาในซีรีส์นี้คือIBM 7074 ที่เร็วกว่า ซึ่งเปิดตัวในเดือนกรกฎาคม พ.ศ. 2503 ^{[ 6 ]} และIBM 7072 (พ.ศ. 2504) ซึ่งเป็นระบบที่มีราคาถูกกว่า โดยใช้ ไดรฟ์เทป 7330 ที่ช้ากว่า แทน ไดรฟ์เทป 729 7074 สามารถขยายได้ถึง 30,000 คำ ในที่สุดก็ถูกแทนที่ด้วยSystem/360ซึ่งประกาศในปี พ.ศ. 2507

สถาปัตยกรรม

โปรเซสเซอร์ 7070 สามารถระบุแอดเดรสได้แบบคำต่อคำ แต่คำสั่งหลายคำสั่งสามารถระบุช่วงของตัวเลขได้ มีพื้นที่แอดเดรส เดียว สำหรับรีจิสเตอร์และหน่วยเก็บข้อมูลหลัก มีตัวสะสมสามตัวและคำดัชนี 99 คำ IBM กำหนดหมายเลขหลักโดยเริ่มจาก 0 สำหรับหลักที่มีนัยสำคัญที่สุด

คำสั่งบน 7070 โดยทั่วไปจะมีรหัสปฏิบัติการสองหลักแบบ มีเครื่องหมาย ^{[ b ]}ฟิลด์ดัชนีสองหลัก ฟิลด์ควบคุมสองหลัก และฟิลด์ที่อยู่สี่หลัก ในคำสั่งจำนวนมาก ฟิลด์ควบคุมจะถูกใช้เป็นคำจำกัดความของฟิลด์

7070 ใช้คำจำกัดความระเบียน (RDWs) สำหรับ

การส่งกำลังแบบบล็อก
อินพุต/เอาต์พุต
การค้นหาตาราง

เครื่องหมายลบแสดงถึง RDW ตัวสุดท้ายในรายการ เครื่องหมายตัวอักษรแสดงว่าไม่ถูกต้อง RDW แต่ละตัวประกอบด้วยที่อยู่เริ่มต้นและที่อยู่สิ้นสุดสำหรับบล็อก

การใช้งานฮาร์ดแวร์

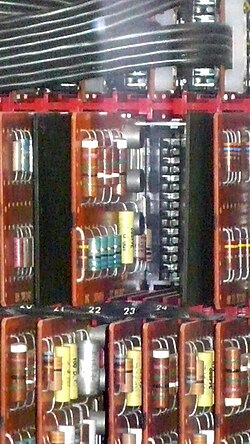

7070 ถูกนำไปใช้โดยใช้ทั้งCTDL ^{[ 7 ]} (ในส่วนตรรกะและส่วนควบคุม) ^{[ 8 ]}^{: 167}และตรรกะแบบกระแส^{[ 9 ]} (ในส่วนการจัดเก็บเวลาและส่วนจัดเก็บแกนหลัก) บน การ์ด Standard Modular System (SMS) มีการใช้ทรานซิสเตอร์เจอร์มาเนียมแบบโลหะผสมประมาณ 30,000 ตัว และไดโอดเจอร์มาเนียม 22,000 ตัว บนการ์ด SMS ประมาณ 14,000 ใบ^{[ 8 ]}^{: 167}

ข้อมูลนำเข้า/ส่งออกในประกาศต้นฉบับ

7070, 7072 และ 7074 รองรับอุปกรณ์ต่อพ่วงหลากหลายชนิด รวมถึงเครื่องพิมพ์ดีดคอนโซล 7150 ได้สูงสุดหนึ่งเครื่องหน่วยจัดเก็บข้อมูลดิสก์ 7300 จำนวนสี่หน่วยที่เชื่อมต่อกับตัวควบคุมเทป IBM 7604 ผ่านตัวควบคุม RAMAC IBM 7605 ไดรฟ์เทป 729รุ่น II และ IV ^{[ c ]} จำนวน 40 ตัวที่เชื่อมต่อกับตัวควบคุมเทป IBM 7604 และอุปกรณ์บันทึกหน่วยจำนวนหกตัว (สามตัวสำหรับอินพุตและสามตัวสำหรับเอาต์พุต) ที่เชื่อมต่อกับตัวประสานอินพุต/เอาต์พุต IBM 7603 ผ่านตัวควบคุมอินพุต/เอาต์พุต IBM 7600

โหมดการทำงาน

การดำเนินการ I/O ทุกครั้งจะใช้รายการคำจำกัดความระเบียน (RDW) โดย RDW ตัวสุดท้ายในรายการจะมีเครื่องหมายลบกำกับอยู่ แต่ละ RDW จะมีที่อยู่เริ่มต้นและที่อยู่สิ้นสุด

^{สามารถต่อไดรฟ์ เทป}⁷²⁹จำนวน 10 ตัว^เข้ากับช่องสัญญาณ I/O ทั้ง 4 ช่องได้ และสามารถต่อไดรฟ์ดิสก์ 7300 จำนวน 4 ตัวเข้ากับช่องสัญญาณ 2 ช่องแรกได้ ช่องสัญญาณเหล่านี้ทำงานแบบอะซิงโครนัสกับโปรเซสเซอร์ และจะสร้างการขัดจังหวะที่มีลำดับความสำคัญเมื่อการทำงานเสร็จสิ้น

อุปกรณ์บันทึกข้อมูลแบบหน่วยเดียว (เครื่องอ่านบัตร เครื่องพิมพ์ เครื่องเจาะบัตร) เชื่อมต่อกับตัวควบคุมอินพุต/เอาต์พุต 7600 ผ่านตัวประสานสัญญาณ 7603 ซึ่งทำหน้าที่บัฟเฟอร์บัตรและสายการพิมพ์ การถ่ายโอนข้อมูลระหว่างอุปกรณ์และบัฟเฟอร์จะทำให้เกิดการขัดจังหวะที่มีลำดับความสำคัญ การถ่ายโอนข้อมูลระหว่างบัฟเฟอร์และหน่วยเก็บข้อมูลหลักจะทำให้โปรเซสเซอร์ทำงานช้าลงจนกว่าจะเสร็จสมบูรณ์ การถ่ายโอนข้อมูลจำกัดอยู่ที่ 16 คำ

เครื่องอ่านการ์ดคอนโซล 7150 และคอนโซล 7501 เชื่อมต่อโดยตรงกับตัวควบคุมอินพุต/เอาต์พุต 7600

ไดรฟ์เทป 729

IBM 729เป็นไดรฟ์เทปเจ็ดแทร็กที่พบได้ทั่วไปในคอมพิวเตอร์ IBM 14xxและ 70xx ส่วนใหญ่ มีให้เลือกทั้งรุ่น II และรุ่น IV ที่เร็วกว่า รุ่น II และ IV โดยปกติจะบันทึกที่ 556 BPI แต่รองรับ 200 BPI เพื่อความเข้ากันได้กับIBM 727และ 729 รุ่น I รุ่นเก่า รุ่น V และ VI ที่รองรับ 800 BPI ได้รับการประกาศในภายหลัง ไดรฟ์ 729 ไม่ได้ใช้ในคอมพิวเตอร์ 7072

หน่วยควบคุมคอนโซล 7150

เครื่อง 7150 ประกอบด้วยเครื่องพิมพ์ดีดแบบคอนโซลที่ทั้งควบคุมระบบและสื่อสารกับโปรแกรมที่กำลังทำงานอยู่ผ่านทางตัวควบคุม I/O รุ่น 7600

เครื่องอ่านการ์ดคอนโซล 7151

เครื่องอ่านการ์ดคอนโซล 7151 เป็นเครื่องเจาะบัตร แบบดัดแปลง ที่สามารถอ่านข้อมูลได้เพียงอย่างเดียว

หน่วยจัดเก็บข้อมูลดิสก์ 7300 หน่วย

หน่วยจัดเก็บข้อมูลดิสก์ IBM 7300มีความจุ 6 ล้านหลัก ต่อมาได้ มีการเปลี่ยนมาใช้หน่วยจัดเก็บข้อมูล ดิสก์ IBM 1301ในปี 1961

7330 ไดรฟ์เทป

IBM 7330เป็นชิปประมวลผลกราฟิกที่ทำงานช้ากว่าและราคาถูกกว่ารุ่น 729 และไม่ได้ใช้ในรุ่น 7070 หรือ 7074 เช่นเดียวกับ 729 II และ IV 7330 รองรับความหนาแน่นของพิกเซลแบบคู่ (200 BPI/556 BPI)

เครื่องพิมพ์ 7400

สามารถเชื่อมต่อเครื่องพิมพ์ 7400 ได้สูงสุดถึงสามเครื่องเข้ากับเครื่องซิงโครไนเซอร์อินพุต/เอาต์พุต 7603 เครื่องพิมพ์ 7400 พิมพ์ได้ 120 คอลัมน์ต่อบรรทัดด้วยความเร็วสูงสุด 150 บรรทัดต่อนาที การติดตั้งจำเป็นต้องเดินสายแผงปลั๊กเพื่อควบคุมการจัดวางแถวการพิมพ์

เครื่องอ่านการ์ด 7500

สามารถต่อเครื่องอ่านการ์ด 7500 ได้สูงสุดถึงสามเครื่องเข้ากับตัวประสานอินพุต/เอาต์พุต 7603 เครื่องอ่าน 7500 สามารถอ่านการ์ด 80 คอลัมน์ได้สูงสุด 500 ใบต่อนาที การติดตั้งจะต้องเดินสายแผงเสียบปลั๊กเพื่อควบคุมรูปแบบการจัดเรียงการ์ด

7550 เครื่องเจาะบัตร

สามารถต่อเครื่องเจาะบัตร 7550 ได้สูงสุดสามเครื่องเข้ากับเครื่องซิงโครไนเซอร์อินพุต/เอาต์พุต 7603 เครื่อง 7550 เจาะบัตร 80 คอลัมน์ได้สูงสุด 250 บัตรต่อนาที การติดตั้งต้องเดินสายแผงเสียบเพื่อควบคุมการจัดเรียงบัตร

หน่วยอินพุต/เอาต์พุตเพิ่มเติมหรือทางเลือก

ช่องข้อมูล 7907

7907 เป็นช่องสัญญาณ 8 บิตที่มีอินเทอร์เฟซเดียวกันกับช่องสัญญาณ 7908 และ 7909 บนชิป7080และ7090

พื้นที่จัดเก็บข้อมูลดิสก์ 1301 และ 1302

ในปี 1961 IBM ได้ประกาศเปิดตัวIBM 1301-1 Disk Storage Unit ซึ่งมีความจุ 28 ล้านตัวอักษรต่อโมดูล โดยเข้ามาแทนที่ IBM 7300 Disk Storage Units 1301 เชื่อมต่อกับ IBM 7907 Data Channel ผ่านทาง IBM 7631-II File Control

ในปี 1963 IBM ได้ประกาศเปิดตัวIBM 1302ซึ่งมีความจุเป็นสี่เท่าของรุ่น 1301

7340 ไฮเปอร์เทป

ในปี 1961 IBM ได้ประกาศเปิดตัวIBM 7340 Hypertape โดย 7340 จะเชื่อมต่อกับ IBM 7907 Data Channel ผ่านทาง IBM 7640 Hypertape Control

1414 ตัวประสาน I/O

IBM 1414-6 Input-Output Synchronizer ประกอบด้วยบัฟเฟอร์หกตัวและสามารถเชื่อมต่ออุปกรณ์ I/O แบบอนุกรมได้หลากหลาย: ^{[ 10 ]}
- 1009 หน่วยส่งข้อมูล (โมเด็ม)
- เครื่องอ่านเทปกระดาษ 1011
- 1014 หน่วยสอบถามข้อมูลระยะไกล (แป้นพิมพ์และเครื่องพิมพ์ดีด)
- หน่วยอินพุต/เอาต์พุตโทรเลข

1414-6 เชื่อมต่อกับ 7070/7074 ผ่านทางสวิตช์ช่องข้อมูล IBM 7907 7907 สามารถเรียกใช้โปรแกรมช่องสัญญาณจากหน่วยความจำหลักของ 7070 ได้^{[ 10 ]}
