IEEE 802.1agเป็นการแก้ไขเพิ่มเติม มาตรฐาน เครือข่ายIEEE 802.1Q ซึ่งนำเสนอการจัดการข้อผิดพลาดในการเชื่อมต่อ (CFM)โดยกำหนดโปรโตคอลและแนวปฏิบัติสำหรับการดำเนินงาน การบริหารจัดการ และการบำรุงรักษา (OAM)ของเส้นทางผ่านบริดจ์ 802.1 และเครือข่ายบริเวณท้องถิ่น (LAN) เวอร์ชันสุดท้ายได้รับการอนุมัติโดย IEEE ในปี 2550 ^{[ 1 ]}

IEEE 802.1ag เป็นส่วนย่อยของคำแนะนำITU-T Y.1731 ก่อนหน้านี้ ซึ่งยังกล่าวถึงการตรวจสอบประสิทธิภาพด้วย^{[ 2 ]}

มาตรฐาน:

• กำหนดขอบเขตการบำรุงรักษา จุดบำรุงรักษาที่เป็นส่วนประกอบ และวัตถุที่ได้รับการจัดการซึ่งจำเป็นต่อการสร้างและบริหารจัดการขอบเขตเหล่านั้น
• กำหนดความสัมพันธ์ระหว่างโดเมนการบำรุงรักษาและบริการที่นำเสนอโดย บริดจ์ที่รองรับ VLANและบริดจ์ของผู้ให้บริการ
• อธิบายถึงโปรโตคอลและขั้นตอนที่จุดบำรุงรักษาใช้ในการบำรุงรักษาและวินิจฉัยข้อผิดพลาดในการเชื่อมต่อภายในโดเมนการบำรุงรักษา
• จัดเตรียมวิธีการสำหรับการขยายขีดความสามารถของจุดบำรุงรักษาและระเบียบปฏิบัติในอนาคต

เอกสารฉบับนี้ได้ให้คำจำกัดความของคำศัพท์ต่างๆ ไว้ดังนี้:

โดเมนการบำรุงรักษา (MD)

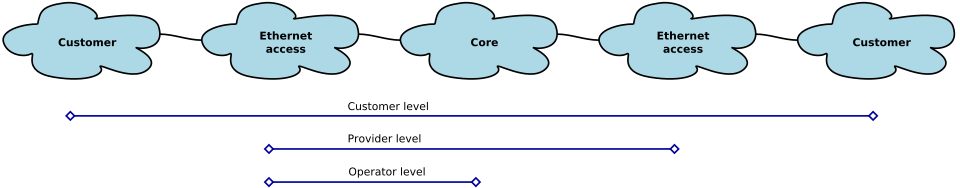

โดเมนการบำรุงรักษา (Maintenance Domains หรือ MDs) คือพื้นที่การจัดการบนเครือข่าย ซึ่งโดยทั่วไปแล้วจะเป็นของและดำเนินการโดยหน่วยงานเดียว MDs จะถูกกำหนดค่าด้วยชื่อและระดับโดยมีแปดระดับตั้งแต่ 0 ถึง 7 ความสัมพันธ์แบบลำดับชั้นจะเกิดขึ้นระหว่างโดเมนตามระดับ ยิ่งโดเมนมีขนาดใหญ่ ระดับก็จะยิ่งสูงขึ้น ค่าระดับที่แนะนำมีดังนี้:

• โดเมนลูกค้า: ขนาดใหญ่ที่สุด (เช่น 7)
• โดเมนผู้ให้บริการ: อยู่ระหว่างกลาง (เช่น 3)
• ขอบเขตตัวดำเนินการ: เล็กที่สุด (เช่น 1)

สมาคมบำรุงรักษา (MA)

หมายถึง "ชุดของ MEP ซึ่งทั้งหมดได้รับการกำหนดค่าด้วย MAID (Maintenance Association Identifier) ​​และระดับ MD เดียวกัน โดยแต่ละ MEP ได้รับการกำหนดค่าด้วย MEPID ที่ไม่ซ้ำกันภายใน MAID และระดับ MD นั้นๆ และทั้งหมดได้รับการกำหนดค่าด้วยรายการ MEPID ที่ครบถ้วน"

จุดสิ้นสุดของสมาคมบำรุงรักษา (MEP)

จุดที่อยู่บริเวณขอบของโดเมน จะกำหนดขอบเขตของโดเมนนั้น อุปกรณ์ MEP จะส่งและรับเฟรม CFM ผ่านฟังก์ชันรีเลย์ และจะทิ้งเฟรม CFM ทั้งหมดที่มีระดับเดียวกันหรือต่ำกว่าที่มาจากฝั่งสายไฟ

จุดกลางของโดเมนการบำรุงรักษา (MIP)

จุดต่างๆ ภายในโดเมน ไม่ใช่ที่ขอบเขต เฟรม CFM ที่ได้รับจาก MEP และ MIP อื่นๆ จะถูกจัดทำเป็นแคตตาล็อกและส่งต่อ เฟรม CFM ทั้งหมดในระดับที่ต่ำกว่าจะถูกหยุดและทิ้ง MIP เป็นจุดแบบพาสซีฟ จะตอบสนองก็ต่อเมื่อถูกกระตุ้นด้วยข้อความติดตามเส้นทาง CFM และข้อความวนกลับเท่านั้น

โปรโตคอล IEEE 802.1ag Ethernet CFM (Connectivity Fault Management) ประกอบด้วยสามโปรโตคอลที่ทำงานร่วมกันเพื่อช่วยผู้ดูแลระบบในการแก้ไขปัญหาเครือข่ายอีเธอร์เน็ต ได้แก่:

โปรโตคอลตรวจสอบความต่อเนื่อง (CCP)

ข้อความ "การเต้นของหัวใจ" สำหรับ CFM ข้อความตรวจสอบความต่อเนื่อง (CCM) เป็นวิธีการตรวจจับความล้มเหลวในการเชื่อมต่อใน MA ข้อความ CCM เป็นข้อความมัลติแคสต์ ข้อความ CCM ถูกจำกัดอยู่ในโดเมน (MD) ข้อความเหล่านี้เป็นแบบทิศทางเดียวและไม่ต้องการการตอบกลับ MEP แต่ละตัวจะส่งข้อความตรวจสอบความต่อเนื่องแบบมัลติแคสต์เป็นระยะๆ ไปยัง MEP อื่นๆ

การติดตามลิงก์ (LT)

ข้อความ Link Trace หรือที่รู้จักกันในชื่อ Mac Trace Route คือเฟรม Multicast ที่ MEP ส่งเพื่อติดตามเส้นทาง (ทีละฮอป) ไปยัง MEP ปลายทาง ซึ่งมีแนวคิดคล้ายกับ User Datagram Protocol (UDP) Trace Route โดย MEP ปลายทางแต่ละตัวจะส่ง Trace Route Reply กลับไปยัง MEP ต้นทางโดยตรง และสร้างข้อความ Trace Route ขึ้นใหม่

ลูปแบ็ก (LB)

ข้อความ Loopback หรือที่รู้จักกันในชื่อ MAC ping คือเฟรม Unicast ที่ MEP ส่งออกไป มีหลักการคล้ายกับข้อความ ICMP Echo (Ping) การส่ง Loopback ไปยัง MIP ที่ต่อเนื่องกันสามารถระบุตำแหน่งของข้อผิดพลาดได้ การส่งข้อความ Loopback จำนวนมากสามารถทดสอบแบนด์วิดท์ ความน่าเชื่อถือ หรือความผันผวนของบริการ ซึ่งคล้ายกับการทดสอบ Flood ping MEP สามารถส่ง Loopback ไปยัง MEP หรือ MIP ใดก็ได้ในบริการนั้น แตกต่างจาก CCM ตรงที่ข้อความ Loopback นั้นเริ่มต้นและหยุดโดยผู้ดูแลระบบ

นอกจากนี้ ITU-T Y.1731 ยังรองรับสิ่งต่อไปนี้:

• สัญญาณเตือนภัยอีเธอร์เน็ต (ETH-AIS)
• การบ่งชี้ข้อบกพร่องระยะไกลของอีเธอร์เน็ต (ETH-RDI)
• สัญญาณล็อกอีเธอร์เน็ต (ETH-LCK)
• สัญญาณทดสอบอีเธอร์เน็ต (ETH-Test)
• การสลับการป้องกันอัตโนมัติของอีเธอร์เน็ต (ETH-APS)
• ช่องทางการสื่อสารเพื่อการบำรุงรักษาอีเธอร์เน็ต (ETH-MCC)
• Ethernet experimental OAM (ETH-EXP)
• OAM เฉพาะผู้จำหน่ายอีเธอร์เน็ต (ETH-VSP)
• สัญญาณไคลเอ็นต์อีเธอร์เน็ตล้มเหลว (ETH-CSF)
• การแจ้งเตือนแบนด์วิดท์อีเธอร์เน็ต (ETH-BN)
• ฟังก์ชันข้อบกพร่องที่คาดหวังของอีเธอร์เน็ต (ETH-ED)
• การวัดการสูญเสียเฟรม (ETH-LM)
• การวัดความล่าช้าของเฟรม (ETH-DM)
• ข้อความแสดงค่าความล่าช้าในการวัด (DMM)
• ข้อความการวัดการสูญเสีย (LMM)
