สะพานไอวี่

Xeon E5-2450 v2 ซีพียู Ivy Bridge ที่เน้นการใช้งานในเซิร์ฟเวอร์
ข้อมูลทั่วไป
เปิดตัว	29 เมษายน 2555 ( 29 เมษายน 2555 )
เลิกผลิตแล้ว	5 มิถุนายน 2558 ( 5 มิถุนายน 2015 )
ทำการตลาดโดย	อินเทล
ออกแบบโดย	อินเทล
ผู้ผลิตทั่วไป	อินเทล
รหัสCPUID	0306A9h
รหัสสินค้า	เดสก์ท็อป 80637 (LGA1155) 80633 (LGA2011) มือถือ 80638 เซิร์ฟเวอร์Xeon E5 80634 (LGA1356) 80635 (LGA2011) ซีออน อี7 80636 (LGA2011)
ผลงาน
ความเร็วสัญญาณนาฬิกาCPU สูงสุด	1.4 ถึง 4.1  GHz
ความเร็วDMI	4 จีที/วินาที
ข้อกำหนดทางกายภาพ
ทรานซิสเตอร์	634 ล้าน ถึง 2.104 พันล้าน
แกนกลาง	2–4 (กระแสหลัก) 2–15 (ซีออน)
จีพียู	ไม่มีHD Graphics 2500 HD Graphics 4000 HD Graphics P4000
เต้ารับ	เดสก์ท็อปและเวิร์กสเตชั่น ลีเอ 1155 ลีกา 2011 เซิร์ฟเวอร์ ลีกา 2011 LGA 2011-1 ลีเอ 1356 มือถือ ซ็อกเก็ต G2 บีจีเอ 1023 บีจีเอ 1224 บีจีเอ 1284
แคช
แคช L1	64 KBต่อคอร์ ( คำสั่ง 32 KB + ข้อมูล 32 KB)
แคช L2	256  KB ต่อคอร์
แคช L3	2 ถึง 37.5  MB แชร์
สถาปัตยกรรมและการจำแนกประเภท
โหนดเทคโนโลยี	อินเทล22 นาโนเมตรฟินเอฟเอที
ชุดคำสั่ง	x86-16 , IA-32 , x86-64
ส่วนขยาย	MMX , SSE , SSE2 , SSE3 , SSSE3 , SSE4.1 , SSE4.2 , AVX , F16C AES-NI , CLMUL , RDRAND , TXT VT-x , VT-d
ผลิตภัณฑ์ รุ่นต่างๆ
นางแบบ	Ivy Bridge-DT (เดสก์ท็อป) ไอวี่ บริดจ์-เอ็ม (มือถือ) Ivy Bridge-EN (เซิร์ฟเวอร์, รายการ) Ivy Bridge-EP (เซิร์ฟเวอร์ ประสิทธิภาพการทำงานสูง) Ivy Bridge-EX (เซิร์ฟเวอร์ ขยายได้) แกลดเดน (ฝังตัว)
ชื่อแบรนด์	เซเลรอน เพนเทียม แกนกลาง ซีออน
ประวัติศาสตร์
บรรพบุรุษ	เวสต์เมียร์ (ติ๊ก, 32 ไมล์ทะเล) แซนดี้บริดจ์ (ท็อค)
ผู้สืบทอด	แฮสเวลล์ (ต็อก) บรอดเวลล์ (ติ๊ก, 14 นาโนเมตร)
สถานะการสนับสนุน
ไม่ได้รับการสนับสนุน

Ivy Bridgeคือสถาปัตยกรรมไมโครซีพียู ที่พัฒนาโดยIntel ในปี 2012 และใช้สำหรับโปรเซสเซอร์CoreและXeon v2 รุ่นที่สาม โดยเป็นการ ลดขนาดชิปจากSandy Bridgeรุ่นก่อนหน้าที่ มีขนาด 32 นาโนเมตร เหลือ 22 นาโนเมตรและเป็นผลิตภัณฑ์แรกของ Intel ที่ใช้ทรานซิสเตอร์FinFET Ivy Bridge เปรียบเสมือน "ติ๊ก" ใน โมเดล "ติ๊ก-ต็อก"ของบริษัทIvy Bridge ผลิตขึ้นเฉพาะในรูปแบบโปรเซสเซอร์มัลติคอร์โดยมีจำนวนคอร์ตั้งแต่ 2 ถึง 15 คอร์

โปรเซสเซอร์ Ivy Bridge สามารถใช้งานร่วมกับแพลตฟอร์ม Sandy Bridge ได้ แต่อาจต้องอัปเดตเฟิร์มแวร์ ( BIOS ) ขึ้นอยู่กับผู้ผลิตเมนบอร์ด^{[ 1 ]} ในปี 2554 Intel ได้เปิด ตัวชิปเซ็ตPanther Point ซีรีส์ 7 พร้อมUSB 3.0และSATA 3.0 ในตัว เพื่อเสริมการทำงานของ Ivy Bridge ^{[ 2 ]}

การผลิตชิป Ivy Bridge ในปริมาณมากเริ่มขึ้นในไตรมาสที่สามของปี 2011 ^{[ 3 ]} รุ่น ควอดคอร์และดูอัลคอร์สำหรับมือถือเปิดตัวเมื่อวันที่ 29 เมษายน 2012 และ 31 พฤษภาคม 2012 ตามลำดับ^{[ 4 ]}โปรเซสเซอร์เดสก์ท็อป Core i3 รวมถึงPentium 22 นาโนเมตรตัวแรก ได้รับการประกาศและวางจำหน่ายในสัปดาห์แรกของเดือนกันยายน 2012 ^{[ 5 ]}

Ivy Bridge เป็นแพลตฟอร์ม Intel รุ่นสุดท้ายที่Microsoftให้การสนับสนุนอย่างเป็นทางการ สำหรับ Windows รุ่นเก่ากว่า Windows 7และ Windows Server รุ่นเก่ากว่าWindows Server 2008 R2นอกจากนี้ยังเป็นสถาปัตยกรรมไมโครของ Intel รุ่นแรกสุดที่ให้การสนับสนุนอย่างเป็นทางการสำหรับ Windows 10 64 บิต (NT 10.0) ^{[ 6 ]}

สถาปัตยกรรมไมโครซีพียู Ivy Bridge ย่อส่วนมาจาก Sandy Bridge และยังคงไม่เปลี่ยนแปลงมากนัก เช่นเดียวกับ Sandy Bridge รุ่นก่อนหน้า Ivy Bridge ก็ได้รับการพัฒนาโดยสาขาของ Intel ในอิสราเอล ซึ่งตั้งอยู่ในเมืองไฮฟา ประเทศอิสราเอล เป็นหลัก ^{[ 7 ]}การปรับปรุงที่โดดเด่น ได้แก่: ^{[ 8 ] [ 9 ]}

• เทคโนโลยี ทรานซิสเตอร์ไตรเกต 22 นาโนเมตรแบบใหม่("3-D") ช่วยลดการใช้พลังงานได้มากถึง 50% ในระดับประสิทธิภาพเดียวกัน เมื่อเทียบกับทรานซิสเตอร์ระนาบ 2 มิติในกระบวนการผลิต 32 นาโนเมตรของ Intel ^{[ 10 ]}
• เครื่องกำเนิดเลขสุ่มเทียมแบบใหม่และคำสั่งRDRAND ^{[ 11 ]}ที่มีชื่อรหัสว่า Bull Mountain ^{[ 12 ]}

การเปลี่ยนแปลงที่เกิดขึ้นบริเวณสะพานแซนดี้ ได้แก่:

• ส่วนขยาย F16C (คำสั่งแปลงจุดลอยตัว 16 บิต) ^{[ 13 ]}
• คำสั่ง RDRAND (คีย์ความปลอดภัยของ Intel) ^{[ 14 ]}
• ตัวคูณ CPUสูงสุด63 (เทียบกับ 57 สำหรับ Sandy Bridge) ^{[ 15 ]}
• TDP ที่กำหนดค่าได้ (cTDP) สำหรับโปรเซสเซอร์มือถือ^{[ 16 ]}
• ไปป์ไลน์คำสั่ง 14 ถึง 19 ขั้นตอนขึ้นอยู่กับการเข้าถึงแคชไมโครโอเปอเรชันหรือพลาด^{[ 17 ]}
• การป้องกันการดำเนินการโหมดผู้ดูแล^{[ 18 ]}
• การสนับสนุน CPUID Faulting ^{[ 19 ]}

ขนาดบัฟเฟอร์การค้นหาการแปล^{[ 20 ] [ 21 ]}

แคช		ขนาดหน้ากระดาษ
ชื่อ	ระดับ	4  KB	2  MB	1  GB
ดีทีแอลบี	อันดับ 1	64	32	4
อิทแอลบี	อันดับ 1	128	8 / แกนตรรกะ	ไม่มี
เอสทีแอลบี	อันดับที่ 2	512	ไม่มี	ไม่มี

• GPUในตัวมีหน่วยประมวลผล (EU) 6 หรือ 16 หน่วย เมื่อเทียบกับ Sandy Bridge ที่มี 6 หรือ 12 หน่วย^{[ 22 ]}
• Intel HD GraphicsรองรับDirectX 11 , OpenGL 4.0และOpenCL 1.2บน Windows ^{[ 23 ]}บน Linux รองรับ OpenGL 4.2 ตั้งแต่Mesa 17.1 ^{[ 24 ]}
• รองรับจอแสดงผลได้สูงสุดสามจอ (โดยมีข้อจำกัดบางประการ: ใช้ชิปเซ็ตซีรี่ส์ 7 และใช้สองจอผ่าน DisplayPort หรือ eDP) ^{[ 25 ]}
• การเล่นวิดีโอผ่านจอแสดงผล4Kหลายจอพร้อมกัน
• Intel Quick Sync Videoเวอร์ชัน 2 ^{[ 22 ]}

• รองรับ RAM สูงสุด 2800 MT/sโดยเพิ่มขึ้นทีละ 200 MHz ^{[ 15 ]}
• DDR3Lสำหรับซีพียูมือถือ
• รองรับ PCI Express 3.0 (ละเว้นในโปรเซสเซอร์ Core i3, Pentium และ โปรเซสเซอร์ แรงดันต่ำพิเศษ [ULV]) ^{[ 26 ]}

เมื่อเทียบกับสนามแข่งม้าแซนดี้บริดจ์รุ่นก่อนหน้า:

• เพิ่มคำสั่งต่อนาฬิกา 3% ถึง 6% ^{[ 27 ] [ 28 ]}
• ประสิทธิภาพ GPU แบบบูรณาการเพิ่มขึ้น 25% ถึง 68% ^{[ 29 ]}

มีรายงานว่าอุณหภูมิของ Ivy Bridge สูงกว่า Sandy Bridge ถึง 10 °C เมื่อ โอเวอร์คล็อก  CPU แม้ว่าจะตั้งค่าแรงดันไฟฟ้าตามค่าเริ่มต้นก็ตาม^{[ 30 ]}เว็บไซต์ Impress PC Watch ของญี่ปุ่นได้ทำการทดลองที่ยืนยันข้อสันนิษฐานก่อนหน้านี้ว่าสาเหตุเป็นเพราะ Intel ใช้สารเชื่อมต่อความร้อน คุณภาพต่ำ (และอาจมีต้นทุนต่ำกว่า) (สารวางความร้อน หรือ "TIM") ระหว่างชิปและตัวกระจายความร้อนแทนที่จะใช้ บัดกรี แบบไร้ฟลักซ์ของรุ่นก่อนหน้า^{[ 31 ] [ 32 ] [ 33 ]}โปรเซสเซอร์ Ivy Bridge สำหรับอุปกรณ์พกพาไม่ได้รับผลกระทบจากปัญหานี้ เนื่องจากไม่ได้ใช้ตัวกระจายความร้อนระหว่างชิปและระบบระบายความร้อน โปรเซสเซอร์ Ivy Bridge Socket 2011 ยังคงใช้บัดกรีอยู่^{[ 34 ]}

รายงานจากผู้ที่ชื่นชอบระบุว่า TIM ที่ Intel ใช้มีคุณภาพต่ำ^{[ 33 ]}และไม่ได้มาตรฐานสำหรับ CPU ระดับ "พรีเมียม" โดยมีการคาดการณ์ว่านี่เป็นการออกแบบเพื่อกระตุ้นยอดขายโปรเซสเซอร์รุ่นก่อนหน้า^{[ 31 ]}การวิเคราะห์เพิ่มเติมเตือนว่าโปรเซสเซอร์อาจเสียหายหรือการรับประกันเป็นโมฆะหากผู้ใช้ทั่วไปพยายามแก้ไขปัญหาด้วยตนเอง^{[ 31 ] [ 35 ]} TIM มีค่าการนำความร้อน ต่ำมาก ทำให้ความร้อนติดอยู่บนชิป^{[ 30 ]}การทดลองเปลี่ยน TIM นี้ด้วย TIM คุณภาพสูงกว่าหรือวิธีการระบายความร้อนอื่นๆ แสดงให้เห็นถึงอุณหภูมิที่ลดลงอย่างมาก และการปรับปรุงแรงดันไฟฟ้าที่เพิ่มขึ้นและการโอเวอร์คล็อกที่ชิป Ivy Bridge สามารถทำได้^{[ 31 ] [ 36 ]}

อินเทลอ้างว่าชิป Ivy Bridge ที่มีขนาดเล็กกว่าและความหนาแน่นความร้อนที่เพิ่มขึ้นที่เกี่ยวข้องนั้นคาดว่าจะส่งผลให้มีอุณหภูมิสูงขึ้นเมื่อโอเวอร์คล็อก CPU อินเทลยังระบุด้วยว่านี่เป็นไปตามที่คาดไว้และไม่น่าจะมีการปรับปรุงในรุ่นต่อๆ ไป^{[ 37 ]}

โปรเซสเซอร์ Ivy Bridge ทุกรุ่น ไม่ว่าจะเป็นแบบหนึ่ง สอง หรือสี่คอร์ จะรายงานรหัส CPUID รุ่นเดียวกันคือ 0x000306A9 และถูกสร้างขึ้นในสี่รูปแบบที่แตกต่างกัน โดยแตกต่างกันในจำนวนคอร์ แคช L3 และหน่วยประมวลผล GPU

ไมโครโปรเซสเซอร์ Intel Xeon ที่ใช้สถาปัตยกรรม Ivy Bridge (หรือที่รู้จักกันในชื่อIvy Bridge-E ) เป็นรุ่นต่อจากSandy Bridge-Eโดยใช้แกน CPU เดียวกันกับโปรเซสเซอร์ Ivy Bridge แต่มาใน แพ็คเกจ LGA 2011 , LGA 1356และLGA 2011-1สำหรับเวิร์กสเตชันและเซิร์ฟเวอร์

โปรเซสเซอร์เซิร์ฟเวอร์ระดับไฮเอนด์เพิ่มเติมที่ใช้สถาปัตยกรรม Ivy Bridge ซึ่งมีชื่อรหัสว่า Ivytown ได้รับการประกาศเมื่อวันที่ 10 กันยายน 2013 ในงานIntel Developer Forumหลังจากช่วงเวลาปกติหนึ่งปีระหว่างการวางจำหน่ายผลิตภัณฑ์สำหรับผู้บริโภคและเซิร์ฟเวอร์^{[ 42 ] [ 43 ] [ 44 ]}

โปรเซสเซอร์ตระกูล Ivy Bridge-EP ที่ประกาศในเดือนกันยายน พ.ศ. 2556 มีคอร์มากถึง 12 คอร์และแคชระดับที่สามขนาด 30 MB โดยมีข่าวลือว่า Ivy Bridge-EX จะมีคอร์มากถึง 15 คอร์และแคชระดับที่สามที่เพิ่มขึ้นเป็น 37.5 MB ^{[ 45 ] [ 46 ]}แม้ว่าข้อมูลเบื้องต้นของ Ivy Bridge-E ที่รั่วไหลออกมาจะรวมถึงโปรเซสเซอร์ที่มีคอร์สูงสุด 6 คอร์ก็ตาม^{[ 47 ]}

มีการผลิตทั้งรุ่น Core-i7 และ Xeon: รุ่น Xeon ที่วางจำหน่ายในชื่อXeon E5-1400 v2ทำหน้าที่เป็นตัวทดแทนโดยตรงสำหรับ Xeon E5 ที่ใช้ Sandy Bridge-EN รุ่นเดิม รุ่น Xeon E5-2600 V2ทำหน้าที่เป็นตัวทดแทนโดยตรงสำหรับ Xeon E5 ที่ใช้ Sandy Bridge-EP รุ่นเดิม ในขณะที่รุ่น Core-i7 ที่กำหนดเป็น i7-4820K, i7-4930K และ i7-4960X ได้รับการเผยแพร่เมื่อวันที่ 10 กันยายน 2013 โดยยังคงใช้งานร่วมกับฮาร์ดแวร์X79และLGA 2011 ได้ ^{[ 46 ] [ 48 ]}

สำหรับ ซ็อกเก็ต LGA 1356 ระดับกลาง Intel ได้เปิดตัว ซีรี่ส์ Xeon E5-2400 v2 (รหัสชื่อ Ivy Bridge-EN) ในเดือนมกราคม 2014 ^{[ 49 ]}ซึ่งมีคอร์มากถึง 10 คอร์^{[ 50 ]}

โปรเซสเซอร์ตระกูล Ivy Bridge-EX รุ่นใหม่ที่วางจำหน่ายในชื่อXeon E7 v2ไม่มีรุ่นก่อนหน้าที่ใช้สถาปัตยกรรมไมโคร Sandy Bridge แต่ใช้สถาปัตยกรรมเดียวกับโปรเซสเซอร์ Westmere-EX รุ่นเก่าแทน

โปรเซสเซอร์ที่มีกราฟิก Intel HD 4000 (หรือ HD P4000 สำหรับ Xeon) จะแสดงด้วยตัวหนาโปรเซสเซอร์อื่นๆ จะมีกราฟิก HD 2500 หรือ HD Graphics เว้นแต่จะระบุว่า N/A

รายชื่อโปรเซสเซอร์สำหรับเดสก์ท็อปที่ประกาศเปิดตัว มีดังต่อไปนี้:

1. ต้องใช้เมนบอร์ดที่รองรับชิปเซ็ตซีรี่ส์ 7

คำต่อท้ายที่ใช้บ่งบอก:

• K – ปลดล็อก(สามารถปรับตัวคูณ CPU ได้สูงสุดถึง 63 เท่า)
• S – ไลฟ์สไตล์ที่เน้นประสิทธิภาพสูงสุด(ใช้พลังงานต่ำด้วย TDP 65 วัตต์)
• T – ไลฟ์สไตล์ที่ประหยัดพลังงาน(ใช้พลังงานต่ำมาก ด้วยค่า TDP 35–45 วัตต์)
• P – ไม่มีชิปเซ็ตวิดีโอในตัว
• X – ประสิทธิภาพสูงสุด(อัตราส่วน CPU ที่ปรับได้โดยไม่มีข้อจำกัดด้านอัตราส่วน)

คำต่อท้ายที่ใช้บ่งบอก:

• L – พลังงานต่ำ
• C – แอปพลิเคชันฝังตัว
• W – ออกแบบมาเพื่อใช้งานกับเวิร์กสเตชันโดยเฉพาะ

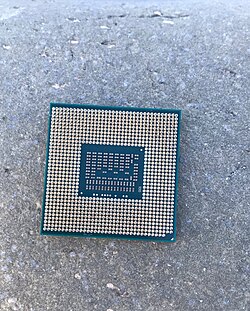

คำต่อท้ายที่ใช้บ่งบอก:

• Y – อัลตร้าบุ๊กไร้พัดลม:หน่วยประมวลผลแบบดูอัลคอร์ ประหยัดพลังงานเป็นพิเศษ (TDP 13 วัตต์, SDP 7 วัตต์)
• U – อัลตร้าบุ๊กแบบมีพัดลมระบายความร้อน:หน่วยประมวลผลแบบดูอัลคอร์ ใช้พลังงานต่ำมาก (TDP 17 วัตต์)
• C – การสื่อสาร
• M – ดูอัลคอร์
• QM – ควอดคอร์
• XM – ประสิทธิภาพสูงสุดแบบควอดคอร์(อัตราส่วน CPU ปรับได้โดยไม่มีข้อจำกัดด้านอัตราส่วน)
• ME – ฝังตัวแบบดูอัลคอร์

Intel ได้สาธิต สถาปัตยกรรม Haswellในเดือนกันยายน พ.ศ. 2554 ซึ่งเริ่มวางจำหน่ายในปี พ.ศ. 2556 ในฐานะผู้สืบทอดต่อจากSandy Bridgeและ Ivy Bridge ^{[ 56 ]}

ไมโครซอฟต์ได้ออกอัปเดตไมโครโค้ดสำหรับซีพียู Sandy Bridge และ Ivy Bridge บางรุ่นสำหรับ Windows 7 ขึ้นไป ซึ่งแก้ไขปัญหาด้านเสถียรภาพ อย่างไรก็ตาม การอัปเดตนี้ส่งผลเสียต่อซีพียู Intel G3258และ4010U ^{[ 57 ] [ 58 ] [ 59 ]}
