ตัวควบคุมการแสดงผลวิดีโอ 8563 ( VDC ) เป็นวงจรรวมที่ผลิตโดยMOS Technologyใช้ใน คอมพิวเตอร์ Commodore 128 (C128) เพื่อสร้างจอแสดงผลวิดีโอRGB  ขนาด 80 คอลัมน์ (640 ×  200 พิกเซล ) โดยทำงานควบคู่กับ VIC-IIซึ่งรองรับ กราฟิกที่เข้ากันได้ กับ Commodore 64 รุ่น DCR (รวมถึงรุ่น D บางรุ่น) ของ C128 ใช้ ตัวควบคุม8568 [D]VDCรุ่นใหม่กว่าและทันสมัยกว่า

เดิมทีชิป VDC ถูกออกแบบมาเพื่อใช้กับCommodore 900 ซึ่งเป็น คอมพิวเตอร์ธุรกิจที่ใช้ระบบปฏิบัติการUNIX (แต่ไม่ได้วางจำหน่าย) โดยใช้ชิป Zilog Z8000เป็น พื้นฐาน Commodoreได้ออกแบบชิป VDC ในเครื่องต้นแบบหลายเครื่อง แต่มีเพียง Commodore 128 เท่านั้นที่ได้ผลิตออกสู่ตลาด แตกต่างจากชิปวิดีโอ MOS รุ่นก่อนๆ เช่น VIC-II ที่ได้รับความนิยม ชิป VDC มีหน่วยความจำวิดีโอเฉพาะ 16 กิโลไบต์ (16,384 ไบต์; สามารถอัพเกรดได้ถึง 64 กิโลไบต์, 65,536 ไบต์) ในรุ่น C128 ดั้งเดิมหรือ "แบบแบน" และ 64 กิโลไบต์ในรุ่นC128DCRหน่วยความจำ RAM นี้ไม่สามารถเข้าถึงได้โดยตรงจากไมโครโปรเซสเซอร์

การผลิต 8563 นั้นยากกว่าผลิตภัณฑ์อื่นๆ ในกลุ่ม MOS Technology ส่วนใหญ่ และผลผลิต ในช่วงแรก นั้นต่ำมาก หน่วยรุ่นแรกๆ ยังมีปัญหาด้านความน่าเชื่อถืออย่างมากและมีแนวโน้มที่จะทำลายตัวเองเนื่องจากความร้อนสูงเกินไป^{[ 1 ]}นอกจากนี้ยังมีปัญหาเรื่องจังหวะเวลาของ VDC ซึ่งจะทำให้การโหลดและการจัดเก็บทางอ้อมบนรีจิสเตอร์ทำงานผิดพลาด

อย่างเป็นทางการแล้ว VDC เป็นชิปสำหรับแสดงผลข้อความเท่านั้น แม้ว่าการอ่านเอกสารทางเทคนิคอย่างละเอียดจาก MOS Technology ที่มอบให้กับนักพัฒนา C128 รุ่นแรกๆ จะบ่งชี้ว่า โหมด บิตแมป ความละเอียดสูง นั้นเป็นไปได้—เพียงแต่ไม่ได้อธิบายรายละเอียดไว้BASIC 7.0ซึ่งเป็นภาษาโปรแกรมในตัวของ C128 รองรับกราฟิกความละเอียดสูงในโหมด 40 คอลัมน์ผ่านชิป VIC-II รุ่นเก่าเท่านั้น

ไม่นานหลังจากที่ C128 ออกวางจำหน่าย โหมด บิตแมปของ VDC ก็ได้รับการอธิบายอย่างละเอียดใน หนังสือ ของ Data Beckerชื่อ "Commodore 128 - Das große GRAFIK-Buch" (ตีพิมพ์ในปลายปี 1985 ในสหรัฐอเมริกาโดยAbacus Software ) และผู้เขียนชาวเยอรมัน Klaus Löffelmann และ Dieter Vüllers ได้จัดทำโปรแกรมภาษาแอสเซมบลี ซึ่งทำให้สามารถตั้งค่าหรือล้างค่าพิกเซลใดๆ หรือใช้BASICในการคำนวณที่จำเป็น เพื่อสร้างรูปทรงเรขาคณิตแบบบิตแมปบนหน้าจอ 80 คอลัมน์ได้^{[ 2 ]}ในเดือนกุมภาพันธ์ พ.ศ. 2529 ไม่ถึงหนึ่งปีหลังจากการเปิดตัวCommodore 128 นิตยสารRUNได้ตีพิมพ์บทความ " Ultra Hi-Res Graphics " ซึ่งอธิบายโหมดบิตแมปของ VDC และรวมถึงโปรแกรมแบบพิมพ์ (เขียนด้วยภาษาแอสเซมบลี8502 ) ที่ขยายความสามารถของ BASIC 7.0 เพื่อรองรับกราฟิกความละเอียดสูง 640×200 โดยใช้ 8563ต่อมาผู้เขียน Lou Wallace และ David Darus ได้พัฒนาโปรแกรม Ultra Hi-Res ให้เป็นแพ็กเกจเชิงพาณิชย์ชื่อBASIC 8ซึ่งเป็นหนึ่งในโปรแกรมเสริมที่ได้รับความนิยมมากที่สุดสำหรับ C128 โดยนำเสนอความสามารถด้านความละเอียดสูงของ VDC ที่ล้ำหน้ายิ่งขึ้นให้กับกลุ่มโปรแกรมเมอร์จำนวนมาก

ในที่สุด Commodore ก็ได้จัดทำเอกสารอย่างเป็นทางการฉบับสมบูรณ์เกี่ยวกับ VDC ในคู่มืออ้างอิงสำหรับโปรแกรมเมอร์ Commodore 128โหมดบิตแมป VDC ถูกนำมาใช้อย่างกว้างขวางในระบบปฏิบัติการGEOS เวอร์ชัน C128

VDC ขาด ความสามารถ ในการแสดงภาพสไปรต์ซึ่งจำกัดการใช้งานใน แอปพลิเคชัน เกมอย่างไรก็ตาม มันมี ความสามารถใน การคัดลอกข้อมูล (blitting) เพื่อทำการคัดลอกหน่วยความจำขนาดเล็กภายในหน่วยความจำวิดีโอเฉพาะของมันเอง ในขณะที่ VDC กำลังทำการคัดลอกดังกล่าว CPU ของระบบสามารถทำงานต่อไปได้ ตราบใดที่ไม่มีการพยายามเข้าถึง VDC อื่นๆ ก่อนที่การคัดลอกจะเสร็จสิ้น ฟังก์ชันเหล่านี้ถูกใช้โดย ROMตัวแก้ไขหน้าจอของ C128 เพื่อเลื่อนหรือล้างส่วนต่างๆ ของหน้าจออย่างรวดเร็ว

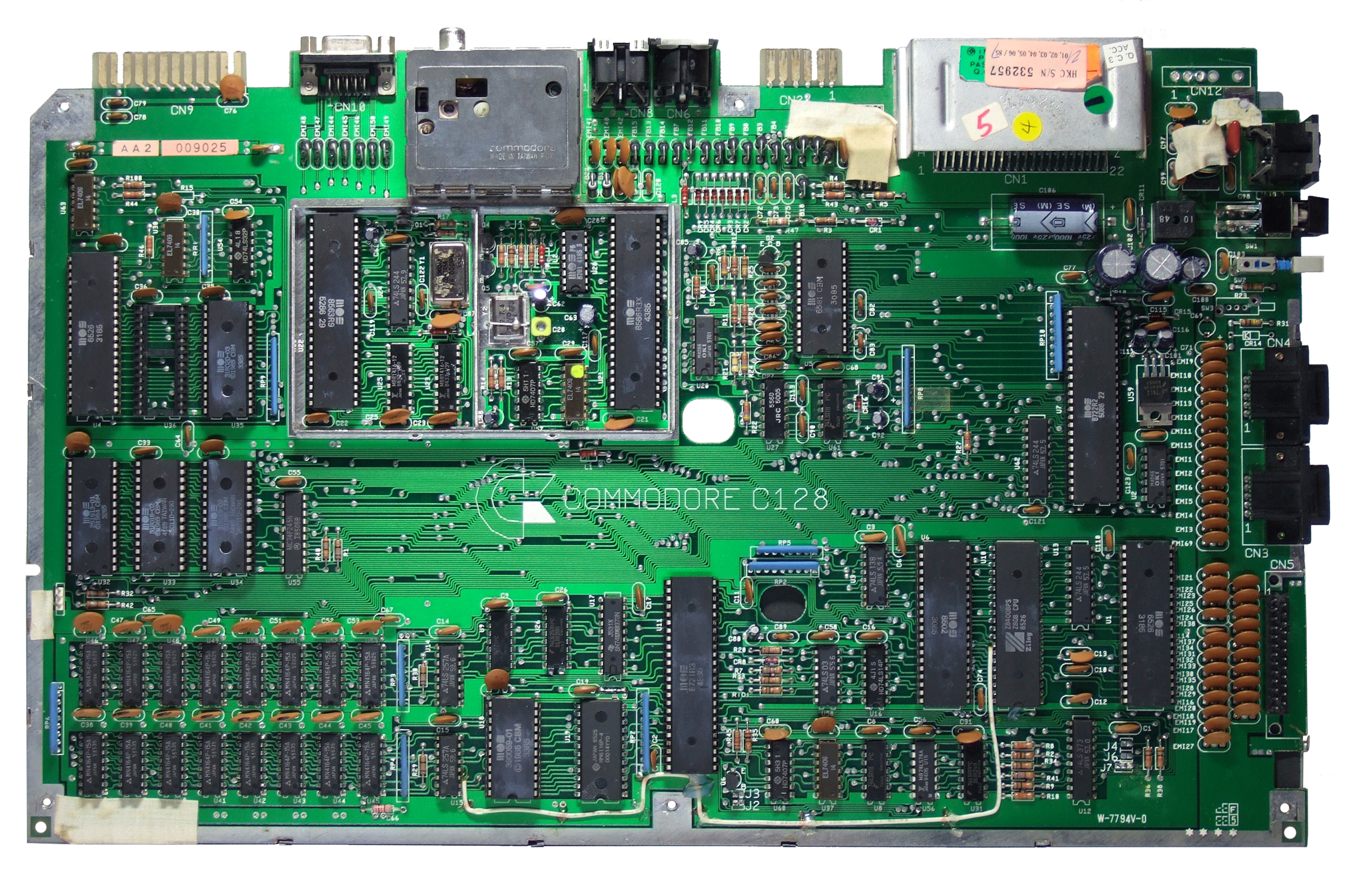

ชิป 8563 VDC และชิปที่เกี่ยวข้องบนเมนบอร์ด C128

• เอาต์พุต RGBI (RGB บวกความเข้มแสง) เข้ากันได้กับ มาตรฐานวิดีโอCGAของ IBM *
• พื้นที่แอดเดรส 16 หรือ 64 กิโลไบต์สำหรับหน่วยความจำแสดงผล รูปร่างตัวอักษร และคุณลักษณะการแสดงผล (เฉพาะแยกต่างหากจากหน่วยความจำระบบ)
• รองรับความละเอียดวิดีโอ สูงสุด 720  ×  700 พิกเซลในโหมดอินเตอร์เลซ (สูงสุดเมื่อใช้หน่วยความจำวิดีโอ 64 กิโลไบต์) ขนาดภาพอื่นๆ ก็สามารถทำได้ ขึ้นอยู่กับความต้องการของโปรแกรมเมอร์ เช่น 640  ×  200 แบบไม่อินเตอร์เลซ, 640  ×  400 แบบอินเตอร์เลซ เป็นต้น

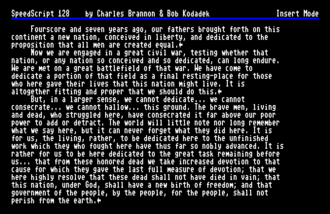

• ความละเอียดของข้อความ 80  × 25 ตัวอักษร (ค่าเริ่มต้นของเคอร์เนล C128); สามารถใช้ ขนาดอื่นได้ เช่น 80  ×  50 หรือ 40  × 25
• 8 สี 2 ระดับความเข้ม

การเข้าถึงรีจิสเตอร์ภายในและหน่วยความจำวิดีโอเฉพาะของ VDC ต้องทำโดยทางอ้อม ขั้นแรก โปรแกรมต้องบอก VDC ว่าต้องการเข้าถึงรีจิสเตอร์ภายในตัวใดจากทั้งหมด 37 ตัว จากนั้น โปรแกรมต้องรอจนกว่า VDC จะพร้อมสำหรับการเข้าถึง หลังจากนั้นจึงสามารถทำการอ่านหรือเขียนข้อมูลลงในรีจิสเตอร์ภายในที่เลือกได้ ตัวอย่าง โค้ดภาษาแอสเซมบลี ต่อไปนี้ เป็นตัวอย่างการอ่านรีจิสเตอร์:

ldx # regnum ;รีจิสเตอร์ VDC สำหรับเข้าถึงstx $d600 ;เขียนไปยังบิตลูปของรีจิสเตอร์ควบคุม$ d600 ; ตรวจสอบบิตที่ 7 ของรีจิสเตอร์สถานะbpl loop ;VDC ยังไม่พร้อมใช้งานlda $d601 ;อ่านจากรีจิสเตอร์ VDC ...

โค้ดต่อไปนี้เป็นตัวอย่างทั่วไปของการเขียนข้อมูลลงในรีจิสเตอร์:

ldx # regnum ;รีจิสเตอร์ VDC ที่จะเขียนstx $d600 ;เขียนไปยังบิตลูปของรีจิสเตอร์ควบคุม$ d600 ; ตรวจสอบบิตที่ 7 ของรีจิสเตอร์สถานะbpl loop ;VDC ไม่พร้อมใช้งานsta $d601 ;เขียนไปยังรีจิสเตอร์ VDC ...

ในภาษาBASIC ก็สามารถทำเช่นเดียวกันได้ โดยการเรียกใช้ รูทีนKERNAL  เฉพาะเจาะจง :

โค้ดนี้เป็นตัวอย่างทั่วไปของการอ่านค่ารีจิสเตอร์ VDC โดยที่⟨ register ⟩คือตัวเลขระหว่าง 0 ถึง 36 ดังแสดงด้านล่าง

BANK15 ... SYS DEC ( "CDDA" ),, register : RREG VDC REM $ccda หรือ 52698 ในระบบเลขฐานสิบPRINT VDC ...

โค้ดนี้เป็นตัวอย่างทั่วไปของการเขียนค่าลงในรีจิสเตอร์ VDC โดยที่⟨ register ⟩คือตัวเลขระหว่าง 0 ถึง 36 และ⟨ value ⟩คือตัวเลขระหว่าง 0 ถึง 255 ที่คุณต้องการใส่ลงในรีจิสเตอร์นั้น

BANK15 ... SYS DEC ( "CDCC" ), val ue , ลงทะเบียนREM $ccdc aka 52684 ในรูปแบบทศนิยม...

เนื่องจากวิธีการควบคุม VDC ที่ค่อนข้างยุ่งยากนี้อัตราเฟรม สูงสุดที่เป็นไปได้ ใน โหมด บิตแมปจึงโดยทั่วไปช้าเกินไปสำหรับวิดีโอเกมแอ็กชั่นสไตล์อาร์เคด ซึ่งต้องการการจัดการบิตของจอแสดงผลอย่างเข้มข้น

ในโหมดข้อความมาตรฐาน VDC ทำงานคล้ายกับ VIC-II มาก ยกเว้นว่ามีหน่วยความจำหน้าจอ 2k แทนที่จะเป็น 1k การกำหนดค่าเริ่มต้นเมื่อเปิดเครื่องจะวางหน่วยความจำหน้าจอไว้ที่$0-$7FFและหน่วยความจำสีไว้ที่$800-$9FFและสามารถย้ายไปที่ใดก็ได้ในหน่วยความจำ VDC ตราบใดที่อยู่ภายในขอบเขต 2k คุณสมบัติจะถูกจัดการเหมือนกับโหมดความละเอียดสูงของ VIC-II โดยมีสีพื้นหลังโดยรวมและสีพื้นหน้าของแต่ละตัวอักษรที่ตั้งค่าแยกกันตาม RAM สี นอกจากข้อมูลสีแล้ว RAM สียังประกอบด้วยข้อมูลคุณสมบัติสำหรับแต่ละตัวอักษร บิตที่ 4 ทำให้ตัวอักษรกะพริบหากเปิดใช้งาน บิตที่ 5 สร้างตัวอักษรขีดเส้นใต้ และบิตที่ 6 กลับรูปแบบบิตแมปของตัวอักษร บิตที่ 7 เปิดใช้งานชุดตัวอักษรทางเลือก VDC สามารถใช้ตัวอักษรได้มากถึง 512 ตัว เมื่อเปิดใช้งานแฟล็กตัวอักษรทางเลือกสำหรับตัวอักษรที่กำหนด รูปแบบตัวอักษรจะถูกวาดจากตัวอักษร 256–511 ดังนั้นหากแสดงตัวอักษร 65 การเปิดใช้งานแฟล็กตัวอักษรทางเลือกจะแสดงตัวอักษร 321 แทน โดยปกติแล้วจะใช้แฟล็กอักขระทางเลือกเมื่อตั้งค่าโหมดตัวพิมพ์ใหญ่/ตัวพิมพ์เล็ก โดยแฟล็กนี้จะถูกเปิดใช้งานสำหรับตำแหน่งหน้าจอ VDC ทั้งหมด ทำให้ชุดอักขระตัวพิมพ์ใหญ่/ตัวพิมพ์เล็กและเวอร์ชันวิดีโอแบบกลับด้านแสดงผลแทนชุดอักขระตัวพิมพ์ใหญ่/กราฟิกเริ่มต้น

VDC ไม่ได้ใช้ ROM สำหรับอักขระ แต่จะคัดลอกรูปแบบ ROM อักขระของ VIC-II ไปยัง RAM ของ VDC โดยตรง ซึ่งเป็นส่วนหนึ่งของการเริ่มต้นระบบเมื่อเปิดเครื่องของ C128 รวมถึงรูปแบบสำหรับอักขระวิดีโอแบบกลับด้าน แม้ว่า VDC จะสามารถกลับด้านอักขระในระดับฮาร์ดแวร์ได้ก็ตาม รูปแบบอักขระใช้พื้นที่ 16 ไบต์ในการจัดเก็บ แทนที่จะเป็น 8 ไบต์ เนื่องจาก VDC มีความสูงของอักขระที่ปรับได้ เนื่องจากหน้าจอมี 25 บรรทัด ในทางปฏิบัติความสูงของอักขระจึงถูกจำกัดไว้ที่ 8 บรรทัด ซึ่งหมายความว่าพื้นที่ครึ่งหนึ่งสำหรับข้อมูลอักขระนั้นไม่ได้ใช้งานและสูญเปล่า การกำหนดค่าเริ่มต้นเมื่อเปิดเครื่องจะวางข้อมูลอักขระไว้ใน$2000-$3FFF. $2000-$23FFซึ่งมีรูปแบบสำหรับตัวพิมพ์ใหญ่/กราฟิก$2C00-$33FFตัวพิมพ์ใหญ่/ตัวพิมพ์เล็ก ในขณะที่$2400-$2BFFและ$3400-$3FFFมีรูปแบบวิดีโอแบบกลับด้านสำหรับแต่ละชุด ผู้ใช้สามารถกำหนดอักขระที่กำหนดเองได้อย่างอิสระและแมปไปยังหน่วยความจำ VDC ได้

ข้อมูลนี้ดัดแปลงมาจากคู่มืออ้างอิงโปรแกรมเมอร์ Commodore 128 ^{[ 3 ]}
