Pentium II ^{[ 2 ]}เป็นแบรนด์ของไมโครโปรเซสเซอร์Intel x86 รุ่นที่หก ที่ใช้สถาปัตยกรรมไมโคร P6เปิดตัวเมื่อวันที่ 7 พฤษภาคม พ.ศ. 2540 โดยเป็นการผสมผสาน สถาปัตยกรรมไมโคร P6ที่พบในPentium Proเข้ากับชุดคำสั่ง MMXของPentium MMXและเป็นโปรเซสเซอร์ตัวที่สองที่ใช้แบรนด์Pentium

โปรเซสเซอร์ Pentium II ประกอบด้วย ทรานซิสเตอร์ 7.5 ล้านตัว(27.4 ล้านตัวในกรณีของ Dixon รุ่นพกพาที่มีแคช L2 ขนาด 256 KBบนชิป ) ซึ่งเป็นรุ่นปรับปรุงของแกนประมวลผล P6 รุ่นแรก ของ Pentium Pro ที่มีทรานซิสเตอร์ 5.5 ล้านตัว อย่างไรก็ตาม ระบบแคช L2 ของมันด้อยกว่าเมื่อเทียบกับ Pentium Pro ในปี 1998 อินเทลได้แบ่งตระกูล Pentium II ออกเป็นสองรุ่น คือCeleronสำหรับคอมพิวเตอร์ระดับล่าง และ Intel Pentium II Xeonสำหรับเซิร์ฟเวอร์และเวิร์กสเตชัน Celeron มีลักษณะเด่นคือแคช L2 ความเร็วเต็มรูปแบบบนชิปที่ลดลงหรือไม่มีเลย (ในบางกรณีมีอยู่แต่ถูกปิดใช้งาน) และ FSB 66 MT/s โปรเซสเซอร์ Xeon มีคุณสมบัติเด่นคือแคช L2 ความเร็วเต็มรูปแบบหลายขนาด (ตั้งแต่ 512 KB ถึง 2048 KB), FSB 100 MT/s, อินเทอร์เฟซทางกายภาพที่แตกต่าง ( สล็อต 2 ) และรองรับการประมวลผลแบบมัลติโปรเซสซิ่งแบบสมมาตร

ในเดือนกุมภาพันธ์ พ.ศ. 2542 โปรเซสเซอร์ Pentium II ถูกแทนที่ด้วยPentium IIIซึ่งเกือบจะเหมือนกันทุกประการ โดยเพิ่ม ชุดคำสั่ง SSE ที่เพิ่งเปิดตัวใหม่เท่านั้น อย่างไรก็ตาม โปรเซสเซอร์ตระกูลเก่าจะยังคงผลิตต่อไปจนถึงเดือนมิถุนายน พ.ศ. 2544 สำหรับหน่วยเดสก์ท็อป^{[ 3 ]}เดือนกันยายน พ.ศ. 2544 สำหรับหน่วยมือถือ^{[ 4 ]}และจนถึงสิ้นปี พ.ศ. 2546 สำหรับอุปกรณ์ฝังตัว^{[ 1 ]}

ภาพรวม

ไมโครโปรเซสเซอร์ Pentium II ส่วนใหญ่มีพื้นฐานมาจากสถาปัตยกรรมไมโครของรุ่นก่อนหน้าคือPentium Proแต่มีการปรับปรุงที่สำคัญบางประการ^{[ 5 ]}

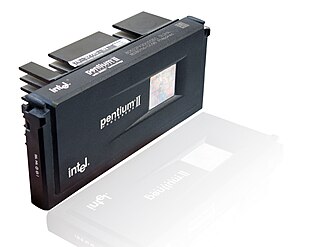

แตกต่างจาก Pentium รุ่นก่อนหน้าและรุ่นถัดไป CPU Pentium II ทั้งหมด ยกเว้น Overdrive 333MHz ถูกบรรจุใน โมดูลแบบ สล็อตแทนที่จะเป็นซ็อกเก็ต CPUโปรเซสเซอร์และส่วนประกอบที่เกี่ยวข้องถูกติดตั้งบนแผงวงจรย่อยที่คล้ายกับแผงขยายทั่วไปภายในตลับพลาสติก มีฮีทซิงค์ แบบถาวรหรือแบบถอดได้ ติดตั้งอยู่ด้านหนึ่ง บางครั้งใช้พัดลมของตัวเอง^{[ 6 ]}

แพ็คเกจขนาดใหญ่นี้เป็นการประนีประนอมที่ทำให้ Intel สามารถแยกแคช รอง ออกจากโปรเซสเซอร์ได้ ในขณะที่ยังคงใช้บัสด้านหลัง ที่เชื่อมต่อกันอย่างใกล้ ชิด แคช L2 ทำงานที่ความถี่ครึ่งหนึ่งของความถี่สัญญาณนาฬิกาของโปรเซสเซอร์ ซึ่งแตกต่างจาก Pentium Pro ที่แคช L2 นอกชิปทำงานที่ความถี่เดียวกับโปรเซสเซอร์ อย่างไรก็ตาม ความสามารถในการเชื่อมโยงของแคชเพิ่มขึ้นเป็น 16 ทาง (เมื่อเทียบกับ 4 ทางใน Pentium Pro) และขนาดของแคชมีขนาด 512 KB เสมอ ซึ่งเป็นสองเท่าของตัวเลือกที่เล็กที่สุด 256 KB ใน Pentium Pro แคชนอกแพ็คเกจช่วยแก้ปัญหาอัตราผลผลิตต่ำของ Pentium Pro ทำให้ Intel สามารถเปิดตัว Pentium II ในระดับราคาทั่วไปได้^{[ 7 ]}^{[ 8 ]}

Intel ปรับปรุง ประสิทธิภาพการประมวลผลโค้ด 16 บิตบน Pentium II ซึ่งเป็นจุดที่ Pentium Pro มีข้อจำกัดอย่างเห็นได้ชัด โดยการเพิ่มแคชรีจิสเตอร์เซ็กเมนต์ ซอฟต์แวร์สำหรับผู้บริโภคส่วนใหญ่ในสมัยนั้นยังคงใช้โค้ด 16 บิตอย่างน้อยบางส่วน เนื่องจากปัจจัยหลายประการ ปัญหาเกี่ยวกับรีจิสเตอร์บางส่วนได้รับการแก้ไขโดยการเพิ่มแฟล็กภายในเพื่อข้ามการล้างไปป์ไลน์เมื่อใดก็ตามที่เป็นไปได้^{[ 9 ]}เพื่อชดเชยแคช L2 ที่ช้าลง Pentium II มี แคช L1 ขนาด 32 KB ซึ่งเป็นสองเท่าของ Pentium Pro รวมถึงบัฟเฟอร์การเขียน 4 ตัว (เทียบกับ 2 ตัวใน Pentium Pro) ซึ่งสามารถใช้ได้โดยไปป์ไลน์ใดก็ได้ แทนที่จะกำหนดให้แต่ละตัวใช้กับไปป์ไลน์เดียว^{[ 10 ]}^{[ 11 ]} Pentium II ยังเป็น CPU ที่ใช้ P6 ตัวแรกที่ใช้ ชุดคำสั่ง SIMDจำนวนเต็มIntel MMXซึ่งได้มีการแนะนำไปแล้วในPentium MMX ^[⁷^]

Pentium II เป็นเวอร์ชันที่เน้นผู้บริโภคมากกว่า Pentium Pro มีต้นทุนการผลิตที่ถูกกว่าเนื่องจากใช้หน่วยความจำแคช L2 ที่แยกออกมาและทำงานช้ากว่า ประสิทธิภาพ 16 บิตที่ดีขึ้นและการรองรับ MMX ทำให้เป็นตัวเลือกที่ดีกว่าสำหรับระบบปฏิบัติการระดับผู้บริโภค เช่นWindows 9xและแอปพลิเคชันมัลติมีเดีย ข้อเสียด้านประสิทธิภาพของแคช L2 ที่ช้าและราคาถูกกว่าได้รับการชดเชยด้วยแคช L1 ที่เพิ่มขึ้นเป็นสองเท่าและการปรับปรุงสถาปัตยกรรมสำหรับโค้ดรุ่นเก่า ประสิทธิภาพโดยรวมของโปรเซสเซอร์เพิ่มขึ้นในขณะที่ต้นทุนลดลง^{[ 7 ]}^{[ 12 ]}

โปรเซสเซอร์ Pentium II รุ่นKlamathและDeschutes รุ่นแรกๆ บางรุ่น ใช้ชิปควบคุมแคช L2 / แท็ก RAM แบบรวม ซึ่งอนุญาตให้ แคชได้เพียง 512 MB เท่านั้น แม้ว่าในทางทฤษฎีจะสามารถติดตั้ง RAM เพิ่มเติมได้ แต่จะทำให้ประสิทธิภาพการทำงานช้าลงมาก แม้ว่าข้อจำกัดนี้แทบจะไม่มีความสำคัญต่อผู้ใช้ทั่วไปในขณะนั้น แต่ก็เป็นข้อกังวลสำหรับผู้ใช้เวิร์กสเตชันหรือเซิร์ฟเวอร์บางราย สันนิษฐานว่า Intel จงใจกำหนดข้อจำกัดนี้เพื่อแยกความแตกต่างระหว่าง Pentium II กับ Pentium Pro รุ่นระดับสูงกว่า ซึ่งมี พื้นที่แคชเต็ม 4 GB ชิปรุ่น '82459AD' ที่ใช้ใน Pentium II บางรุ่นความเร็ว 333 MHz และ Pentium II ทุกรุ่นความเร็ว 350 MHz ขึ้นไป ได้ยกเลิกข้อจำกัดนี้และยังให้พื้นที่แคชเต็ม 4 GB อีกด้วย^{[ 13 ]}^{[ 14 ]}

ตัวแปร

คลาแมธ

ไมโครโปรเซสเซอร์ Klamath Pentium II รุ่นดั้งเดิม(รหัสผลิตภัณฑ์ Intel 80522) ทำงานที่ความเร็ว 233, 266 และ 300 MHzและผลิตด้วยกระบวนการ 0.35 μm ^[⁷^]^[¹⁵^] อย่างไรก็ตาม รุ่น 300 MHz เพิ่งวางจำหน่ายในปริมาณมากในช่วงปลายปี 1997 ^[¹⁵^] ซีพียูเหล่านี้มี บัสหน้า 66 MHz และในตอนแรกใช้กับเมนบอร์ดที่ติดตั้ง ชิปเซ็ต Intel 440FX Natoma ที่ล้าสมัย ซึ่งออกแบบมาสำหรับ Pentium Pro ^[¹⁶^]ระบบที่ใช้ Pentium II โดยใช้ ชิปเซ็ต Intel 440LX Balboa ทำให้ SDRAM (ซึ่งจะมาแทนที่EDO RAMและเปิดตัวไปแล้วใน 430VX) และบัสกราฟิกAGPเป็นที่นิยมอย่างแพร่หลาย^[¹⁷^]

เมื่อวันที่ 14 กรกฎาคม พ.ศ. 2540 อินเทลได้ประกาศเวอร์ชันของ Pentium II Klamathที่มีแคช L2 ECC 72 บิต 2 เท่า สำหรับเซิร์ฟเวอร์ระดับเริ่มต้น ซึ่งแตกต่างจากแคช L2 non-ECC 64 บิต 2 เท่า ในรุ่นปกติ^{[ 18 ]}บิตพิเศษเหล่านี้ทำให้มีคุณสมบัติการแก้ไขข้อผิดพลาดในตัวฮาร์ดแวร์ โดยไม่ส่งผลกระทบต่อประสิทธิภาพ สามารถระบุรุ่นได้จากหมายเลขชิ้นส่วนของ CPU

ในระบบ "Family/Model/Stepping" ของ Intel ซีพียู Klamath จัดอยู่ในตระกูลที่ 6 รุ่นที่ 3

เดชูเตส

โปรเซสเซอร์ Pentium II แกน Deschutes (80523) ซึ่งเปิดตัวที่ความเร็ว 333 MHz ในเดือนมกราคม พ.ศ. 2541 ผลิตด้วยกระบวนการ 0.25 μmและมีการใช้พลังงานต่ำกว่าอย่างมาก^{[ 15 ]}ขนาดของชิปคือ 113 mm² รุ่น 333 MHz เป็น CPU Pentium II รุ่นสุดท้ายที่ใช้front-side bus 66 MT/s รุ่นเก่า รุ่นแกน Deschutes รุ่นต่อมาทั้งหมดใช้FSB 100 MT/s ต่อมาในปี พ.ศ. 2541 โปรเซสเซอร์ Pentium II ที่ทำงานที่ความเร็ว 266, 300, 350, 400 และ 450 MHz ก็ได้รับการวางจำหน่ายเช่นกัน [ 15 ] แกน Deschutes ได้แนะนำคำสั่ง FXSAVE และ FXRSTOR สำหรับการบันทึกและกู้คืนบริบท FPU อย่างรวดเร็ว [ 19 ] ในช่วงท้ายของอายุการใช้งานการออกแบบ ชิป Deschutes ที่สามารถทำงานได้^ที่ความเร็ว⁵⁰⁰^MHz^ภายใต้ข้อกำหนดการ^{ระบาย}^ความ^ร้อนและการออกแบบของ Intel ได้ถูกผลิตขึ้น อย่างไรก็ตาม ชิปเหล่านี้ไม่ได้วางจำหน่ายในตลาด แทนที่จะทำลายหน่วยประมวลผล Deschutes ที่ล็อกตัวคูณไว้แล้ว หน่วยประมวลผลเหล่านั้นที่ผ่านการทดสอบและล็อกด้วยตัวคูณ 5 กลับถูกขายในราคา 333 MHz โดยการปิดใช้งานตัวเลือกบัส 100 MHz เมื่อ นักโอเวอร์คล็อกทราบเรื่องนี้ พวกเขาจึงซื้อหน่วยประมวลผลเหล่านั้นและโอเวอร์คล็อกจนได้ความเร็วเกิน 500 MHz ที่น่าสังเกตที่สุดคือ เมื่อโอเวอร์คล็อกแล้ว หน่วยประมวลผล "333 MHz" ชุดสุดท้ายสามารถทำความเร็วได้สูงกว่าหน่วยประมวลผลที่ขายในราคา 350, 400 หรือ 450 MHz มาก

พร้อมกับการเปิดตัวคอร์ Deschutes ที่รองรับ บัสหน้า (FSB) ความเร็ว 100 MT/s นั้น Intel ยังได้เปิดตัว ชิปเซ็ต 440BX Seattleและชิปเซ็ตที่พัฒนาต่อยอดจากมัน ได้แก่ 440MX, 450NX และ 440ZX ซึ่งเข้ามาแทนที่ FSB ความเร็ว 66 MHz ที่ใช้งานมาตั้งแต่ปี 1993 การเปลี่ยนมาใช้ FSB ความเร็ว 100 MHz ส่งผลให้ประสิทธิภาพของ Pentium II ดีขึ้นอย่างมาก ชิป Pentium II รุ่นเริ่มต้นที่ความเร็ว 350 MHz มีให้เลือกทั้งแบบ SECC และ SECC2 นอกจากนี้ Pentium II รุ่นหลังๆ ยังเปลี่ยนมาใช้ แพ็คเกจแบบ ฟลิปชิป (flip-chip)ที่มีการสัมผัสโดยตรงกับฮีทซิงค์กับตัวชิป แทนการใช้การเชื่อมต่อแบบดั้งเดิม (bonding)

ในขณะที่Klamathมีชิปแคช 4 ตัวและจำลองการทำงานแบบ dual-porting ผ่านการสลับ (2x 64 บิต) เพื่อเพิ่มประสิทธิภาพเล็กน้อยในการเข้าถึงพร้อมกันDeschutesมีชิปแคชเพียง 2 ตัวและให้ประสิทธิภาพแคช L2 ที่ต่ำกว่าเล็กน้อยที่ความเร็วสัญญาณนาฬิกาเดียวกัน นอกจากนี้Deschutesยังมีแคช L2 ที่เปิดใช้งาน ECC เสมอ^{[ 20 ]}

Pentium II Xeonเป็นรุ่นระดับสูงของแกน Deschutes ที่ออกแบบมาเพื่อใช้ในเวิร์กสเตชันและเซิร์ฟเวอร์โดยหลักแล้ว มันใช้สล็อตประเภทที่แตกต่างกัน ( สล็อต 2 ) เคส การออกแบบบอร์ด และแคช L2 แบบกำหนดเองความเร็วเต็มที่ที่มีราคาแพงกว่า ซึ่งอยู่นอกตัวชิป มีการผลิตรุ่นที่มีแคช L2 ขนาด 512 KB, 1 MB หรือ 2 MB โดยการเปลี่ยนแปลงจำนวน ชิป 512 KB ที่รวมอยู่บนบอร์ด^{[ 21 ]}

ในระบบ "Family/Model/Stepping" ของ Intel ซีพียู Deschutes จัดอยู่ในตระกูลที่ 6 รุ่นที่ 5 และมีหมายเลขชิ้นส่วน 80523

เพนเทียม II โอเวอร์ไดรฟ์

ในปี พ.ศ. 2541 คอร์ Deschutes ขนาด 0.25 μm ถูกนำมาใช้ในการสร้าง โปรเซสเซอร์ Pentium II Overdriveซึ่งมีจุดมุ่งหมายเพื่อให้ ผู้ใช้ Pentium Pro ในองค์กร สามารถอัปเกรดเซิร์ฟเวอร์ที่ล้าสมัยของตนได้ การรวมคอร์ Deschutes ใน แพ็คเกจ ฟลิปชิปเข้ากับชิปแคช L2 ความเร็วเต็ม 512 KB จาก Pentium II Xeon ลงใน โมดูลที่เข้ากันได้กับ Socket 8ส่งผลให้ได้โปรเซสเซอร์ที่สามารถทำงานได้ที่ความเร็ว 300 หรือ 333 MHz บน บัสหน้า 60 หรือ 66 MHz การรวมกันนี้ได้นำเอาคุณสมบัติที่น่าสนใจบางอย่างของ Pentium II และ Pentium II Xeon มาไว้ด้วยกัน ได้แก่ การรองรับ MMX /ประสิทธิภาพ 16 บิตที่ได้รับการปรับปรุง และแคช L2 ความเร็วเต็ม ตามลำดับ^[²²^]โปรเซสเซอร์ Pentium II รุ่น "Dixon" สำหรับมือถือในภายหลังจะจำลองการรวมกันนี้ด้วยแคชความเร็วเต็ม 256 KB

ในระบบ "Family/Model/Stepping" ของ Intel นั้น CPU Pentium II OverDrive ระบุตัวเองว่าเป็นตระกูล 6 รุ่น 3 แม้ว่านี่จะเป็นข้อมูลที่ทำให้เข้าใจผิด เนื่องจากไม่ได้อิงตามคอร์ Klamath ตระกูล 6/รุ่น 3 ดังที่กล่าวไว้ในเอกสารการอัปเดตโปรเซสเซอร์ Pentium II จาก Intel ว่า "แม้ว่าโปรเซสเซอร์นี้จะมี CPUID 163xh แต่ก็ใช้คอร์โปรเซสเซอร์ Pentium II CPUID 065xh" ^{[ 23 ]}

ตองกา

แกนประมวลผล Tongaขนาด 0.25 ไมโครเมตรเป็น Pentium II รุ่นแรกสำหรับอุปกรณ์พกพา และมีคุณสมบัติทั้งหมดเหมือนกับรุ่นสำหรับเดสก์ท็อป

ในระบบ "Family/Model/Stepping" ของ Intel ซีพียู Tonga จัดอยู่ในตระกูลที่ 6 รุ่นที่ 5

ดิกสัน

ต่อมาในปี พ.ศ. 2542 ได้มีการผลิตแกน Dixon ขนาด 0.25; 0.18 (400 MHz ) μm พร้อมแคชความเร็วเต็มรูปแบบบนชิปขนาด 256 KB สำหรับตลาดมือถือ ผลการตรวจสอบแสดงให้เห็นว่าแกน Dixon เป็น Pentium II ประเภทที่เร็วที่สุดที่ผลิตได้^[¹⁵^]

ในระบบ "Family/Model/Stepping" ของ Intel ซีพียู Dixon จัดอยู่ในตระกูล 6 รุ่น 6 และมีรหัสผลิตภัณฑ์ Intel คือ 80524 ตัวระบุเหล่านี้ใช้ร่วมกับโปรเซสเซอร์Mendocino Celeron ด้วย

ข้อกำหนดหลัก

เดสก์ท็อป

คลาแมธ (80522)

แคช L1: 16 + 16 KB (ข้อมูล + คำสั่ง)
แคช L2: 512 KB โดยใช้ชิปภายนอกบนโมดูล CPU ที่ทำงานด้วยความถี่ครึ่งหนึ่งของความถี่ CPU
บรรจุภัณฑ์: โมดูลสล็อต 1
เอ็มเอ็มเอ็กซ์
บัสหน้า : 66 ตัน/วินาที, GTL+
แรงดันไฟคอร์: 2.8 โวลต์
กระบวนการผลิต : CMOS 350 นาโนเมตร
วางจำหน่ายครั้งแรก: 7 พฤษภาคม 1997
อัตราความเร็วสัญญาณนาฬิกา: 233, 266, 300 เมกะ เฮิร์ตซ์

เดชูทส์ (80523)

แคช L1: 16 + 16 KB (ข้อมูล + คำสั่ง)
แคช L2: 512 KB โดยใช้ชิปภายนอกบนโมดูล CPU ที่ทำงานด้วยความถี่ครึ่งหนึ่งของความถี่ CPU
บรรจุภัณฑ์: โมดูลสล็อต 1
เอ็มเอ็มเอ็กซ์
บัสหน้า : 66, 100 ตัน/วินาที, GTL+
แรงดันไฟคอร์: 2.0 โวลต์
กระบวนการผลิต: CMOS 250 นาโนเมตร
วางจำหน่ายครั้งแรก: 26 มกราคม 1998
อัตราความเร็วสัญญาณนาฬิกา: 266–450 เมกะเฮิ ร์ตซ์
- FSB 66 MT/s : 266, 300, 333 MHz
- FSB 100 MT/s: 350, 400, 450 MHz

เดชูทส์ (เพนเทียม II โอเวอร์ไดรฟ์)

แคช L1: 16 + 16 KB (ข้อมูล + คำสั่ง)
แคช L2: ชิปภายนอกขนาด 512 KB บนโมดูล CPU ทำงานที่ความเร็ว CPU 100%
เต้ารับ: เต้ารับ 8
บัสหน้า : 60 หรือ 66 ตัน/วินาที, GTL+
แรงดันไฟคอร์: 3.1–3.3 โวลต์ (มีตัวควบคุมแรงดันไฟในตัว)
กระบวนการผลิต: 250 นาโนเมตร
อิงตามPentium II รุ่นDeschutes
วางจำหน่ายครั้งแรก: 1998
รองรับเทคโนโลยีMMX
รหัส sSpec SL2KE หมายถึงโปรเซสเซอร์ Pentium II Overdrive ที่จำหน่ายพร้อมฮีทซิงค์และพัดลมในตัวสำหรับซ็อกเก็ต 8 [โปรดทราบว่า รหัส sSpec SL2EA หมายถึงโปรเซสเซอร์ Pentium II Overdrive ที่จำหน่ายพร้อมฮีทซิงค์ในตัว แต่ไม่มีพัดลม]

มือถือ

ตองกา (80523)

มือถือเพนเทียม II

แคช L1: 16 + 16 KB (ข้อมูล + คำสั่ง)
แคช L2: 512 KB โดยใช้ชิปภายนอกบนโมดูล CPU ที่ทำงานด้วยความถี่ครึ่งหนึ่งของความถี่ CPU
บรรจุภัณฑ์: MMC-1 , MMC-2 , มินิคาร์ทริดจ์
เอ็มเอ็มเอ็กซ์
บัสหน้า : 66 ตัน/วินาที, GTL+
แรงดันไฟคอร์: 1.6 โวลต์
กระบวนการผลิต: CMOS 250 μm
วางจำหน่ายครั้งแรก: 2 เมษายน 1998
อัตราความเร็วสัญญาณนาฬิกา: 233, 266, 300 เมกะ เฮิร์ตซ์

ดิกสัน (80524)

Mobile Pentium II PE ("ประสิทธิภาพที่เพิ่มขึ้น")

แคช L1: 16 + 16 KB (ข้อมูล + คำสั่ง)
แคช L2: 256 KB, อยู่ภายในชิป, ความเร็วเต็มที่
แพ็คเกจ: BGA1 , MMC-1 , MMC-2 , μPGA1 PPGA-B615
เอ็มเอ็มเอ็กซ์
บัสหน้า : 66, 100 ตัน/วินาที, GTL+
VCore: 1.5, 1.55, 1.6, 2.0 V
กระบวนการผลิต: CMOS 250, 180 (400 MHz ) นาโนเมตร
วางจำหน่ายครั้งแรก: 25 มกราคม 1999
อัตราความเร็วสัญญาณนาฬิกา: 266, 300, 333, 366, 400 เมกะเฮิร์ตซ์
ประกอบด้วย ทรานซิสเตอร์ 27.4 ล้านตัว
ขนาด ของได ( ชิป เซมิคอนดักเตอร์ ) คือ 10.36 มม. x 17.36 มม. = 179.85 มม. ^²
