ตัวเชื่อมต่ออเนกประสงค์ Palm
 | |||
| พิมพ์ | การสื่อสาร, แหล่งจ่ายไฟ, USB | ||
|---|---|---|---|
| ประวัติการผลิต | |||
| นักออกแบบ | บริษัทปาล์ม อิงค์ | ||
| ถูกแทนที่ | ปาล์มซีเรียล | ||
| ถูกแทนที่ ด้วย | ปาล์ม มัลติคอนเนคเตอร์ | ||

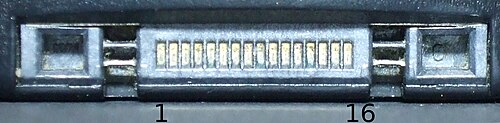

| พินเอาต์ | |||
| พิน 1 | สัญญาณ - กราวด์ | ก.น. | |
| พิน 2 | ข้อมูล + USB | USB_D+ | |
| พิน 3 | ข้อมูล - USB | USB_D- | |
| พิน 4 | บัส USB | วีซีซี | |
| พิน 5 | HotSync IRQ - ปุ่มกด +3.3 V | ฮอตซิงค์ | |
| พิน 6 | ไม่ได้เชื่อมต่อ | เอ็น/ซี | |
| พิน 7 | สัญญาณ - กราวด์ | ก.น. | |
| พิน 8 | รหัสอุปกรณ์ต่อพ่วง
| รหัสประจำตัว | |
| พิน 9 | กำลังไฟขาออก +3.2 V, กระแสไฟสูงสุด 100 mA | วูท | |
| พิน 10 | RxD RS-232อินพุต, GPS T | อาร์เอ็กซ์ดี | |
| พิน 11 | เอาต์พุต TxD RS-232 , GPS R | ทxดี | |
| พิน 12 | ตรวจจับรอบข้าง | ตรวจจับ | |
| พิน 13 | ซีทีเอส อาร์เอส-232ใน | ซีทีเอส | |
| พิน 14 | เอาต์พุต RTS RS-232 | อาร์ทีเอส | |
| พิน 15 | เอาต์พุต DTR RS-232 | ดีอาร์อาร์ | |
| พิน 16 | ชาร์จ +5 V, 500–700 mA | ค่าใช้จ่าย | |
ขั้วต่ออเนกประสงค์ (Universal Connector)เป็นพอร์ตมาตรฐานที่ติดตั้งอยู่ด้านล่างของ อุปกรณ์ PDA ของ Palm หลายรุ่น ตั้งแต่ปี 2001 ถึง 2004 และในอุปกรณ์จากผู้ผลิตรายอื่นที่ได้รับอนุญาตให้ใช้เทคโนโลยีของ Palm รวมถึงGarminด้วย
โดยปกติแล้ว ตัวเชื่อมต่อนี้จะใช้สำหรับเชื่อมต่อกับแท่นชาร์จและซิงค์ข้อมูล ทำให้ Palm สามารถเชื่อมต่อกับคอมพิวเตอร์เดสก์ท็อปและรับพลังงานจากแบตเตอรี่ได้ นอกจากนี้ยังมีอุปกรณ์เสริมมากมายสำหรับตัวเชื่อมต่ออเนกประสงค์ เช่น คีย์บอร์ดพับได้ แบตเตอรี่สำรอง โมเด็มแบบมีสายและไร้สาย และอื่นๆ อีกมากมาย
แท่นวางอุปกรณ์ Universal Connector เป็นอุปกรณ์ซิงโครไนซ์ตัวแรกที่ใช้ USB ในการสื่อสารกับคอมพิวเตอร์โฮสต์ นอกเหนือจากมาตรฐานพอร์ตอนุกรมแบบเดิม
อุปกรณ์ Palm บางรุ่นที่ผลิตระหว่างปี 2001 ถึง 2004 ไม่ได้ใช้ขั้วต่อแบบ Universal Connector ตัวอย่างเช่น รุ่น Tungsten E ใช้ขั้วต่อ mini-USB
ขั้วต่อ Universal Connector ถูกแทนที่ด้วยPalm Multi-Connectorสำหรับอุปกรณ์รุ่นสุดท้ายที่ Palm วางจำหน่าย โดยมาตรฐานนี้เพิ่มช่องสัญญาณเสียงออกสเตอริโอและช่องสัญญาณเสียงเข้าไมโครโฟนแบบโมโน
- ม125, ม130
- ม500, ม505, ม515
- ปาล์ม i705
- ไซร์ 71
- ทังสเตน T, T2, T3, C, W
อุปกรณ์ Garminที่ติดตั้งขั้วต่อแบบสากล
- Garmin iQue 3600, 3200
