ภาพแสดงแนวหน้าผา
ช่วงชั้นทางธรณีวิทยา :

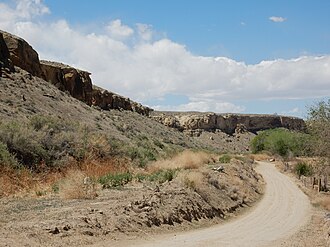

ภาพแสดงการก่อตัวของหินผา Cliffs Formation ณ แหล่งที่พบครั้งแรก ใกล้เมืองฟรุตแลนด์ รัฐนิวเม็กซิโก
พิมพ์	การก่อตัวทางธรณีวิทยา
พื้นฐาน	การก่อตัวของพื้นที่ผลไม้
ทับซ้อน	ลูอิสเชล
ความหนา	60 ฟุต (18  เมตร)
หินวิทยา
หลัก	หินทราย
ที่ตั้ง
พิกัด	36°44′14″N 108°25′40″W / 36.7373°N 108.4277°W / 36.7373; -108.4277
ภูมิภาค	นิวเม็กซิโก
ประเทศ	สหรัฐอเมริกา
ส่วนประเภท
ตั้งชื่อตาม	ภาพหน้าผาของแม่น้ำซานฮวน
ตั้งชื่อโดย	ดับเบิลยูเอช โฮล์มส์
ปีที่กำหนด	พ.ศ. 2420
ภาพแสดงแนวหน้าผา (สหรัฐอเมริกา) แสดงแผนที่ประเทศสหรัฐอเมริกา ภาพแสดงแนวหน้าผา (รัฐนิวเม็กซิโก) แสดงแผนที่ของรัฐนิวเม็กซิโก

ชั้นหิน Pictured Cliffs Formationเป็นชั้นหินยุคแคมพาเนียนในแอ่งซานฮวนรัฐนิวเม็กซิโก^{[ 1 ]} ซากดึกดำบรรพ์ ไดโนเสาร์เป็นหนึ่งในฟอสซิลที่ถูกค้นพบจากชั้นหินนี้ แม้ว่าจะยังไม่มีการระบุสกุลที่เฉพาะเจาะจงใดๆก็ตาม^{[ 2 ]}

ชั้นหินประกอบด้วย หินทรายที่ก่อตัวเป็นหน้าผาสีเหลืองเทาถึงเทาส้มชั้นบนเป็นหินแข็งและมีการวางตัวแบบเฉียงประกอบด้วย หินทรายเนื้อละเอียด ที่คัดขนาด ได้ดีและเปราะ ชั้นล่างเป็นชั้นหินทรายบางๆ สลับกับ หินดินดานเนื้อละเอียดสีเทาอ่อนถึงเทาเข้มส่วนบนของชั้นหินดินดานมี ชั้นหิน เหล็กที่ไม่ต่อเนื่อง หนาถึง 6.5 ฟุต (2.0 เมตร)ความหนาทั้งหมดประมาณ60 ฟุต (18 เมตร)ชั้นหินนี้เป็นชั้นเปลี่ยนผ่านระหว่างหินดินดานลูอิส ที่อยู่ด้านล่าง และชั้นหินฟรุตแลนด์ที่ อยู่ด้านบน ^{[ 1 ]}

การก่อตัวนี้ตีความได้ว่าเป็นการ ก่อตัว ของชายฝั่ง ทะเลที่สะสมตัวในช่วง การถอยร่นครั้งสุดท้ายของทะเลภายในตะวันตกจากแอ่งซานฮวน โดยมีลักษณะ หน้า ดินดอนสามเหลี่ยมปากแม่น้ำและเกาะกำแพง ที่สามารถระบุได้ ^{[ 3 ]} การถอยร่นถูกขัดจังหวะด้วย การรุกคืบ ของ ทะเลอย่างน้อยสามครั้งในช่วงสั้นๆซึ่งทำให้เกิดลิ้นของหินทราย Pictured Cliff ตอนบนในแอ่งซานฮวนตอนเหนือ^{[ 4 ]}

ชั้นหินประกอบด้วยซากดึกดำบรรพ์ของสัตว์ไม่มีกระดูกสันหลังในทะเลและร่องรอยซากดึกดำบรรพ์ของOphiomorpha majorซึ่งเป็นลักษณะทั่วไปของสภาพแวดล้อมทางทะเลชายฝั่ง^{[ 1 ]}

ชั้นหินนี้ทำหน้าที่เป็นหินกักเก็บก๊าซธรรมชาติการผลิตในปี 1988 มีปริมาณ 87.7 × 10⁹ ^{ลูกบาศก์}เมตร โดยมีปริมาณสำรองที่เหลืออยู่ที่ประเมินไว้ในขณะนั้นคือ 127.4 × 10⁹ ^{ลูกบาศก์}เมตร ก๊าซน่าจะมีต้นกำเนิดมาจากทั้งหินดินดานลูอิสที่อยู่ด้านล่างและชั้นถ่านหินของชั้นหินฟรุตแลนด์ที่อยู่ด้านบน^{[ 5 ]}

WH Holmes เป็นผู้บรรยายการก่อตัวนี้เป็นครั้งแรก ในปี พ.ศ. 2420 ว่าเป็นกลุ่ม Pictured Cliffs หรือหินทราย Pictured Cliffs ^{[ 6 ]}
