อีเอ็มซี ซิมเมทริกซ์
ระบบSymmetrixเป็นระบบจัดเก็บข้อมูลระดับองค์กรของEMC มันรวม ฮาร์ดไดรฟ์หลายสิบตัวเข้าไว้ในอุปกรณ์เสมือนเพียงตัวเดียว จากนั้นจึงเชื่อมต่อโดยตรงกับคอมพิวเตอร์หรือช่องสัญญาณ I/Oหรือแชร์ผ่านเครือข่ายพื้นที่จัดเก็บข้อมูลหรือเครือข่ายบริเวณท้องถิ่นมันเป็นผลิตภัณฑ์เรือธงของ EMC ในช่วงทศวรรษ 1990 และ 2000
ประวัติศาสตร์
ระบบจัดเก็บข้อมูล Symmetrix ซึ่งเป็นผลิตภัณฑ์เรือธงของ EMC ในขณะนั้น เริ่มวางจำหน่ายในปี 1990 โดยเป็นระบบจัดเก็บข้อมูลที่เชื่อมต่อกับเมนเฟรมของ IBMผ่านช่องสัญญาณมัลติเพล็กเซอร์แบบบล็อก Symmetrix รุ่นใหม่ๆ ได้เพิ่มโปรโตคอลการเชื่อมต่อโฮสต์เพิ่มเติม ได้แก่ESCON , SCSI , เครือข่ายพื้นที่จัดเก็บข้อมูล (SAN) ที่ใช้Fibre Channel , FICONและiSCSI ผลิตภัณฑ์ Symmetrix ได้รับความนิยมในอุตสาหกรรมการบินและบริษัทต่างๆ ที่เต็มใจที่จะเบี่ยงเบนจากความปลอดภัยของ ระบบย่อยดิสก์ 3390ของ IBM และยอมรับความเสี่ยงกับระบบจัดเก็บข้อมูล Symmetrix ที่ยังไม่ได้รับการพิสูจน์
ผลิตภัณฑ์นี้เป็นเหตุผลหลักที่ทำให้ EMC เติบโตอย่างรวดเร็วในช่วงทศวรรษ 1990 ทั้งในด้านขนาดและมูลค่า จากบริษัทที่มีมูลค่าหลายร้อยล้านดอลลาร์ไปเป็นบริษัทที่มีมูลค่าหลายพันล้านดอลลาร์[ 1 ] Moshe Yanaiบริหารจัดการการพัฒนา Symmetrix ตั้งแต่เริ่มผลิตภัณฑ์ในปี 1987 จนกระทั่งไม่นานก่อนที่จะออกจาก EMC ในปี 2001 [ 2 ]และทีมพัฒนา Symmetrix ของเขาก็เติบโตจากไม่กี่คนเป็นหลายพันคน
ซิมเมทริกซ์ วีแม็กซ์
ระบบจัดเก็บข้อมูล EMC Symmetrix VMAX ออกแบบมาสำหรับระบบเปิดและการประมวลผลบนเมนเฟรม ระบบ Symmetrix VMAX ทำงานบนระบบปฏิบัติการ Enginuity
นางแบบ
| รุ่น | นางแบบ | ปีที่ผลิต | ดิสก์ (สูงสุด) | หน่วยความจำ (สูงสุด) |
|---|---|---|---|---|
| โมเดลEMC Symmetrix | ||||
| ซิมม์2 | 4000, 4400, 4800 | 1992 | 24 | |
| ซิมม์3 | 3100, 3200, 3500 | พ.ศ. 2537 | 32 / 96 / 128 | 4 GB |
| ซิมม์ 4.0 | 3330/5330, 3430/5430, 3700/5700 | พ.ศ. 2539 | 32 / 96 / 128 | 8 GB / 16 GB |
| ซิมม์ 4.8 | 3630/5630, 3830/5830, 3930/5930 | 1998 | 32 / 96 / 256 / 384 | 8 GB / 16 GB |
| ซิมม์ 5.0 | 8430, 8730 | 2000 | 96 / 384 | 32 GB |
| ซิมม์ 5.5 | 8230, 8530, 8830 | 2001 | 48 / 96 / 384 | 32 GB |
| โมเดล EMC Symmetrix DMX | ||||
| DMX, DMX2 | DMX-800, DMX-1000, DMX-2000, DMX-3000 | 2003 | 144 / 288 / 576 | |
| DMX3, DMX4 | 1500, 2500, 3500, 4500 | 2548 | 240 / 960 / 1440 / 2400 | 64 / 144 / 216 / 256 GB |
| รุ่น EMC Symmetrix VMAX | ||||
| วีแม็กซ์ | VMAX, VMAXe, VMAX-SE, VMAX 10K, VMAX 20K, VMAX 40K | 2009+ | 1080 / 2400 / 3200 | 512 / 1024 / 2048 GB |
| รุ่นDell EMC VMAX | ||||
| วีแม็กซ์3 | VMAX 100K, 200K, 400K | 2014+ | 1440 / 2880 / 5760 | 2TB / 8TB / 16 TB |
| VMAX ออลแฟลช | VMAX 250F, 450F, 850F, 950F | 2016+ | 1PB / 2PB / 4PB / 4PB | 4TB / 8TB / 16TB / 16TB |
| รุ่น Dell PowerMax NVMe | ||||
| พาวเวอร์แม็กซ์ | พาวเวอร์แม็กซ์ 2000, 8000 | 2018 | 1PB / 4PB | 4TB / 16TB |
| พาวเวอร์แม็กซ์ | พาวเวอร์แม็กซ์ 2500, 8500 | 2022 | 8PB / 18PB | 15TB / 45TB |

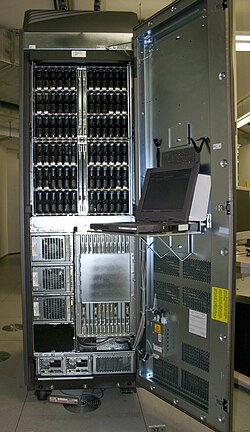

กลุ่มผลิตภัณฑ์ Direct Matrix Architecture (DMX) ที่มีรุ่น DMX800, DMX1000 และ DMX2000 ได้รับการประกาศในเดือนกุมภาพันธ์ พ.ศ. 2546 [ 3 ]
ข้อกำหนด
ระบบนี้สามารถปรับขนาดได้ตั้งแต่ระบบเครื่องยนต์ Symmetrix VMAX เดี่ยวที่มีช่องเก็บของหนึ่งช่อง ไปจนถึงระบบขนาดใหญ่ที่มีเครื่องยนต์แปดเครื่องและช่องเก็บของสูงสุดสิบช่อง
ช่องใส่ระบบ Symmetrix VMAX สามารถรองรับหน่วยประมวลผลได้ตั้งแต่หนึ่งถึงแปดหน่วย หน่วยประมวลผลเหล่านี้เป็นที่อยู่ของฮาร์ดแวร์สำหรับความสามารถในการประมวลผลข้อมูลทั้งหมด แต่ละหน่วยประมวลผลประกอบด้วยบอร์ดควบคุมสองบอร์ด ชิปหน่วยความจำ และพอร์ตด้านหน้า (FE) และด้านหลัง (BE) สำหรับเชื่อมต่อกับโฮสต์และช่องจัดเก็บข้อมูลตามลำดับ
บอร์ดควบคุมแต่ละบอร์ดประกอบด้วยโปรเซสเซอร์ Intel แบบควอดคอร์สองตัวสำหรับการประมวลผลข้อมูล หน่วยความจำทางกายภาพ 16, 32 หรือ 64 GB บอร์ดอินเทอร์เฟซระบบ (SIB) หนึ่งตัวที่เชื่อมต่อบอร์ดควบคุมกับตู้เชื่อมต่อเมทริกซ์ (MIBE) และพอร์ตด้านหน้าและด้านหลัง
VMAX มีช่องใส่ฮาร์ดไดรฟ์ตั้งแต่หนึ่งถึงสิบช่อง แต่ละช่องใส่ฮาร์ดไดรฟ์ประกอบด้วยตู้ดิสก์อาร์เรย์ (DAE) จำนวน 16 ตู้ แต่ละ DAE บรรจุฮาร์ดไดรฟ์ 15-25 ตัว VMAX รองรับไดรฟ์ SATA, Fiber Channel, SAS และ Solid State [ 4 ]
คุณสมบัติ
ศูนย์ข้อมูลระยะไกลซิมเมทริกซ์
Symmetrix Remote Data Facility ( SRDF ) คือกลุ่มผลิตภัณฑ์ซอฟต์แวร์ที่ช่วยอำนวยความสะดวกในการจำลองข้อมูลจากอุปกรณ์จัดเก็บข้อมูล Symmetrix หนึ่งไปยังอีกอุปกรณ์หนึ่งผ่านเครือข่ายพื้นที่จัดเก็บข้อมูลหรือ เครือข่าย โปรโตคอลอินเทอร์เน็ต (IP)
SRDF จะจับคู่อุปกรณ์หรือกลุ่มอุปกรณ์จากแต่ละอาร์เรย์เข้าด้วยกันในเชิงตรรกะ และจำลองข้อมูลจากอุปกรณ์หนึ่งไปยังอีกอุปกรณ์หนึ่งแบบซิงโครนัสหรืออะซิงโครนัส อุปกรณ์ที่จับคู่กันแล้วสามารถแยกออกจากกันได้ เพื่อให้โฮสต์ที่แยกจากกันสามารถเข้าถึงข้อมูลเดียวกันได้อย่างอิสระ (อาจเพื่อการสำรองข้อมูล) จากนั้นจึงทำการซิงโครไนซ์ใหม่
ในโหมดซิงโครนัส (SRDF/S) อาร์เรย์หลักจะรอจนกว่าอาร์เรย์รองจะยืนยันการเขียนแต่ละครั้งก่อนที่จะยอมรับการเขียนครั้งต่อไป ซึ่งทำให้มั่นใจได้ว่าสำเนาข้อมูลที่จำลองขึ้นนั้นเป็นปัจจุบันเสมอเหมือนกับข้อมูลหลัก อย่างไรก็ตาม ความล่าช้าเนื่องจากการแพร่กระจายจะเพิ่มขึ้นอย่างมากตามระยะทาง
การถ่ายโอนข้อมูลแบบอะซิงโครนัส SRDF (SRDF/A) จะถ่ายโอนการเปลี่ยนแปลงที่เกิดขึ้นกับอาร์เรย์รองในหน่วยที่เรียกว่าชุดเดลต้า ซึ่งจะถูกถ่ายโอนในช่วงเวลาที่กำหนด แม้ว่าสำเนาข้อมูลระยะไกลจะไม่ทันสมัยเท่ากับสำเนาหลัก แต่ด้วยวิธีนี้สามารถจำลองข้อมูลได้ในระยะทางไกลด้วยความต้องการแบนด์วิดท์ที่ลดลงและผลกระทบต่อประสิทธิภาพของโฮสต์น้อยที่สุด
รูปแบบอื่นๆ ของ SRDF สามารถทำงานร่วมกับสภาพแวดล้อมแบบคลัสเตอร์ และจัดการคู่ SRDF หลายคู่ โดยที่การจำลองข้อมูลจากหลายอุปกรณ์จะต้องมีความสอดคล้องกัน (เช่นเดียวกับไฟล์ข้อมูลและไฟล์บันทึกของแอปพลิเคชันฐานข้อมูล)
คุณสมบัติอื่นๆ
- TimeFinder, TimeFinder/Clone—การจำลองข้อมูลในเครื่อง
- Symmetrix Optimizer—ดิสก์สวอปแบบไดนามิกตามปริมาณงาน
- อินเทอร์เฟซบรรทัดคำสั่งของ Symmetrix (SymmCli)
- SymmWin, Enginuity—คอนโซล Symmetrix GUI (ตั้งแต่รุ่น Symm3, Symm4)
- AnatMain—คอนโซล GUI จำลองของ Symmetrix (ก่อนรุ่น Symm3 และ Symm4)
- คอนโซลควบคุมระยะไกล Symmetrix (SymmRemote)
- SymmMerge และ SymmTrAn—แอปพลิเคชันการสร้างแบบจำลองและการวิเคราะห์ประสิทธิภาพของ Symmetrix
- FAST—การจัดลำดับชั้นการจัดเก็บข้อมูลแบบอัตโนมัติเต็มรูปแบบ
- FTS—ระบบจัดเก็บข้อมูลแบบหลายระดับที่เชื่อมโยงกัน
- ECC—ศูนย์ควบคุม EMC
