จอแสดงผลคริสตัลเหลวแบบแบ่งส่วน
จอแสดงผลคริสตัลเหลวแบบแบ่งส่วน ( segmented LCD ) เป็น จอแสดงผลคริสตัลเหลวชนิดหนึ่งที่นิยมใช้สำหรับแสดงข้อมูลตัวเลขหรือตัวอักษรจำนวนจำกัด โดยส่วนใหญ่ใช้ในอุปกรณ์ต่างๆ เช่นเครื่องคิดเลขและนาฬิกาดิจิทัล

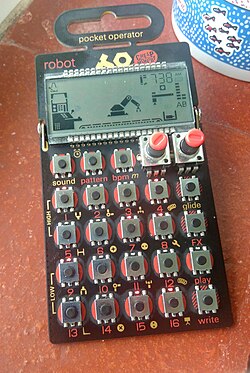

จอ LCD แบบแบ่งส่วนมักแสดงข้อมูลในรูปแบบบรรทัดเดียว[ 1 ]อาจมีตัวเลข 7 ส่วน หรือตัวอักษร 14 หรือ 16 ส่วน[ 2 ]ส่วนต่างๆ สามารถมีรูปร่างและขนาดได้ตามต้องการ
จอ LCD แบบแบ่งส่วนถูกสร้างขึ้นในซีรีส์เกมพกพาGame & Watch [ 3 ]
HP ผลิตจอ LCD แบบแบ่งส่วนสำหรับเครื่องคิดเลขซีรีส์HP-41C [ 4 ]
การก่อสร้าง
จอ LCD แบบ 8 และ 16 เซกเมนต์ ผลิตขึ้นจากแผ่นกระจกสองแผ่นซ้อนกัน โดยแต่ละแผ่นมีอิเล็กโทรด โปร่งใสเป็นลวดลาย ซึ่งโดยทั่วไปจะใช้อินเดียมทินออกไซด์ (ITO)ผลึกเหลวจะถูกเติมระหว่างแผ่นทั้งสอง โดยทั่วไปแล้ว กระจกด้านหลังจะเป็นอิเล็กโทรดร่วมแผ่นเดียว[ 5 ]
ชั้นต่างๆ
- ฟิล์ม กรองโพลาไรซ์ที่มีแกนแนวตั้งเพื่อโพลาไรซ์แสงเมื่อเข้ามา[ 4 ]
- แผ่นกระจกที่มีอิเล็กโทรด ITO รูปทรงของอิเล็กโทรดเหล่านี้จะเป็นตัวกำหนดรูปทรงที่จะปรากฏเมื่อเปิดจอ LCD ร่องแนวตั้งที่สลักอยู่บนพื้นผิวจะเรียบเนียน
- ผลึกเหลวเน มาติกบิดตัวโดยปกติจะหมุนโพลาไรเซชันของแสงไป 90° แต่ถ้าอิเล็กโทรดรอบข้างมีประจุ โพลาไรเซชันของแสงจะไม่หมุน[ 4 ]
- แผ่นกระจกที่มีฟิล์มอิเล็กโทรดทั่วไป (ITO) พร้อมสันนูนแนวนอนเพื่อจัดแนวให้ตรงกับตัวกรองแนวนอน
- ฟิล์มกรองโพลาไรซ์ที่มีแกนแนวนอน แสงที่มีการหมุนโพลาไรซ์โดยผลึกเหลวจะผ่านไปได้ แต่แสงที่ไม่ได้หมุนจะถูกปิดกั้น[ 4 ]
- พื้นผิวสะท้อนแสงเพื่อส่งแสงกลับไปยังผู้ดู (ในจอ LCD ที่มีแสงส่องจากด้านหลัง ชั้นนี้จะถูกแทนที่หรือเสริมด้วยแหล่งกำเนิดแสง)
ประวัติศาสตร์
จอแสดงผลคริสตัลเหลวเครื่องแรกได้รับการพัฒนาโดยทีมวิศวกรที่นำโดยGeorge Heilmeier [ 6 ]
