เครื่องมือวัดการแทรกสอดแบบเฉือนเป็นวิธีการง่ายๆ ในการสังเกตการแทรกสอดและใช้ปรากฏการณ์นี้ในการทดสอบการปรับแนวลำแสง โดยเฉพาะอย่างยิ่งจาก แหล่งกำเนิด แสงเลเซอร์ซึ่งมีระยะความสอดคล้องที่มักจะยาวกว่าความหนาของแผ่นเฉือน อย่างมาก (ดูภาพประกอบ) ดังนั้นจึงเป็นไปตามเงื่อนไขพื้นฐานสำหรับการแทรกสอด

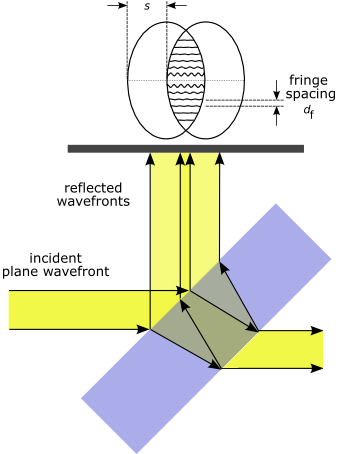

อุปกรณ์ทดสอบประกอบด้วยกระจกออปติคอล คุณภาพสูง ที่มีพื้นผิวออปติคอลเรียบมาก โดยปกติจะทำมุมเล็กน้อยต่อกัน เมื่อคลื่นระนาบตกกระทบที่มุม 45° ซึ่งให้ความไวสูงสุด คลื่นจะสะท้อนสองครั้ง การสะท้อนทั้งสองครั้งจะแยกออกจากกันในแนวด้านข้างเนื่องจากความหนาที่จำกัดของแผ่นและโดยลิ่ม การแยกนี้เรียกว่าการเฉือนและเป็นที่มาของชื่อเครื่องมือนี้ การเฉือนยังสามารถสร้างขึ้นได้โดยใช้ตะแกรง

บางครั้งอาจใช้แผ่นเฉือนแบบขนาน แต่การตีความแถบการแทรกสอดของแผ่นเฉือนแบบลิ่มนั้นค่อนข้างง่ายและตรงไปตรงมา แผ่นเฉือนแบบลิ่มจะสร้างความแตกต่างของเส้นทางแบบค่อยเป็นค่อยไประหว่างการสะท้อนของพื้นผิวด้านหน้าและด้านหลัง ส่งผลให้ลำแสงขนานสร้างรูปแบบแถบเชิงเส้นภายในส่วนที่ซ้อนทับกัน

เมื่อคลื่นหน้าระนาบตกกระทบ การทับซ้อนกันของลำแสงสะท้อนทั้งสองจะแสดงแถบการแทรกสอดที่มีระยะห่าง${\displaystyle d_{f}={\frac {\lambda }{2n\theta }}}$, ที่ไหน${\displaystyle d_{f}}$ระยะห่างนั้นตั้งฉากกับแรงเฉือนหรือไม่${\displaystyle \lambda }$λ คือความยาวคลื่นของลำแสง, n คือดัชนีหักเหและ${\displaystyle \theta }$มุมลิ่ม สมการนี้ทำให้ง่ายขึ้นโดยพิจารณาว่าระยะห่างจากแผ่นเฉือนลิ่มไปยังระนาบการสังเกตนั้นเล็กเมื่อเทียบกับรัศมีความโค้งของหน้าคลื่นที่ระนาบการสังเกต แถบการแทรกสอดจะมีระยะห่างเท่ากันและจะตั้งฉากกับทิศทางของลิ่มอย่างแม่นยำและขนานกับเคอร์เซอร์ลวดที่มักมีอยู่ซึ่งจัดเรียงตามแกนลำแสงในอินเตอร์เฟอโรเมตรแบบเฉือน ทิศทางของแถบการแทรกสอดจะแตกต่างกันเมื่อลำแสงไม่ขนานกันอย่างสมบูรณ์ ในกรณีที่ลำแสงไม่ขนานกันตกกระทบแผ่นเฉือนลิ่ม ความแตกต่างของเส้นทางระหว่างหน้าคลื่นสะท้อนทั้งสองจะเพิ่มขึ้นหรือลดลงจากกรณีของการปรับลำแสงให้ขนานกันอย่างสมบูรณ์ขึ้นอยู่กับเครื่องหมายของความโค้ง จากนั้นรูปแบบจะหมุนและรัศมีความโค้งของหน้าคลื่นของลำแสงจะเปลี่ยนไป${\displaystyle R}$สามารถคำนวณได้:${\displaystyle R=-{\frac {s\cdot d_{f}}{\lambda \tan \gamma }}}$, กับ${\displaystyle s}$ระยะเฉือน${\displaystyle d_{f}}$ระยะขอบ${\displaystyle \lambda }$ความยาวคลื่นและ${\displaystyle \gamma }$ค่าเบี่ยงเบนเชิงมุมของการจัดเรียงแถบการแทรกสอดจากการจัดเรียงที่สมบูรณ์แบบ หากใช้ระยะห่างที่ตั้งฉากกับแถบการแทรกสอดแทน สมการนี้จะกลายเป็น${\displaystyle R=-{\frac {s\cdot k_{f}}{\lambda \sin \gamma }}}$, ที่ไหน${\displaystyle k_{f}}$ระยะห่างของแถบเส้นขนานตั้งฉากกับแถบเส้นขนาน^{[ 1 ]}

• รายชื่อประเภทของอินเตอร์เฟอโรเมตร
• อินเตอร์เฟอโรเมตรแบบเฉือนลิ่มอากาศ
• การแทรกสอดเฟสสเปกตรัมสำหรับการสร้างสนามไฟฟ้าโดยตรงเป็นรูปแบบหนึ่งของการแทรกสอดแบบเฉือนสเปกตรัม ซึ่งมีแนวคิดคล้ายกับที่กล่าวถึงในบทความนี้ ยกเว้นว่าการเฉือนนั้นกระทำในโดเมนความถี่แทนที่จะเป็นด้านข้าง
