การประกอบแบบวิศวกรรม (Engineering fit) โดยทั่วไปใช้เป็นส่วนหนึ่งของ การกำหนดขนาดและความคลาดเคลื่อนทางเรขาคณิต เมื่อออกแบบชิ้นส่วนหรือชุดประกอบ ในทางวิศวกรรม "การประกอบ"...

ความเหมาะสมทางวิศวกรรม

การประกอบแบบวิศวกรรม (Engineering fit)โดยทั่วไปใช้เป็นส่วนหนึ่งของการกำหนดขนาดและความคลาดเคลื่อนทางเรขาคณิตเมื่อออกแบบชิ้นส่วนหรือชุดประกอบ ในทางวิศวกรรม "การประกอบ" หมายถึงช่องว่างระหว่างชิ้นส่วนสองชิ้นที่ประกบกัน และขนาดของช่องว่างนี้จะเป็นตัวกำหนดว่าชิ้นส่วนเหล่านั้นสามารถเคลื่อนที่หรือหมุนได้อย่างอิสระจากกัน หรือสามารถเชื่อมต่อกันชั่วคราวหรือถาวรได้หรือไม่ การประกอบแบบวิศวกรรมโดยทั่วไปจะอธิบายเป็นการจับคู่ "เพลาและรู" แต่ไม่จำเป็นต้องจำกัดเฉพาะชิ้นส่วนทรงกลมเท่านั้นISOเป็นมาตรฐานที่ได้รับการยอมรับในระดับสากลสำหรับการกำหนดการประกอบแบบวิศวกรรม แต่ANSIมักยังคงใช้ในอเมริกาเหนือ

มาตรฐาน ISO และ ANSI แบ่งความพอดีออกเป็นสามประเภท ได้แก่ ช่องว่าง การกำหนดตำแหน่งหรือการเปลี่ยนผ่าน และการเบียดเสียดกัน ภายในแต่ละประเภทจะมีรหัสหลายรหัสเพื่อกำหนดขีดจำกัดขนาดของรูหรือเพลา ซึ่งการรวมกันของรหัสเหล่านี้จะกำหนดประเภทของความพอดี โดยปกติแล้วจะเลือกความพอดีในขั้นตอนการออกแบบตามความจำเป็นว่าชิ้นส่วนที่ประกบกันนั้นต้องมีการกำหนดตำแหน่งที่แม่นยำ สามารถเลื่อนหรือหมุนได้อย่างอิสระ แยกออกจากกันได้ง่าย หรือต้านทานการแยกออกจากกัน ต้นทุนก็เป็นปัจจัยสำคัญในการเลือกความพอดีเช่นกัน เนื่องจากความพอดีที่แม่นยำกว่าจะมีต้นทุนการผลิตที่สูงกว่า และความพอดีที่แน่นกว่าจะมีต้นทุนการประกอบที่สูงกว่า

วิธีการผลิตชิ้นงานให้ได้ตามค่าความคลาดเคลื่อนที่ต้องการเพื่อให้ได้ความพอดีที่ต้องการนั้น มีตั้งแต่การหล่อการตีขึ้นรูปและการเจาะสำหรับค่าความคลาดเคลื่อนที่กว้างที่สุด ไปจนถึง การคว้าน การคว้าน รูการ กัด และ การ กลึงไปจนถึงการขัดเงาและการลับคมสำหรับค่าความคลาดเคลื่อนที่แคบที่สุด[ 1 ]

ระบบ ISO ของขีดจำกัดและความพอดี

ภาพรวม

ระบบมาตรฐานสากล (ISO)แบ่งประเภทหลักสามประเภทออกเป็นขนาดที่เหมาะสมย่อยๆ หลายขนาด โดยพิจารณาจากขีดจำกัดที่อนุญาตสำหรับขนาดรูและเพลา แต่ละขนาดที่เหมาะสมจะได้รับรหัส ซึ่งประกอบด้วยตัวเลขและตัวอักษร ซึ่งใช้ในแบบเขียนทางวิศวกรรมแทนขีดจำกัดขนาดบนและล่าง เพื่อลดความซับซ้อนในส่วนที่มีรายละเอียด

ฐานรูและเพลา

การกำหนดความพอดีของชิ้นส่วนนั้น อาจเป็นแบบอิงตามขนาดของเพลาหรือแบบอิงตามขนาดของรู ขึ้นอยู่กับว่าส่วนใดมีการควบคุมขนาดเพื่อกำหนดความพอดี ในระบบแบบอิงตามขนาดของรู ขนาดของรูจะคงที่ และเส้นผ่านศูนย์กลางของเพลาจะเปลี่ยนแปลงไปเพื่อกำหนดความพอดี ในทางกลับกัน ในระบบแบบอิงตามขนาดของเพลา ขนาดของเพลาจะคงที่ และเส้นผ่านศูนย์กลางของรูจะเปลี่ยนแปลงไปเพื่อกำหนดความพอดี

ระบบ ISO ใช้รหัสตัวอักษรและตัวเลขเพื่อแสดงช่วงความคลาดเคลื่อนสำหรับการประกอบ โดยตัวพิมพ์ใหญ่แทนความคลาดเคลื่อนของรู และตัวพิมพ์เล็กแทนความคลาดเคลื่อนของเพลา ตัวอย่างเช่น ใน H7/h6 (การประกอบที่ใช้กันทั่วไป) H7 แทนช่วงความคลาดเคลื่อนของรู และ h6 แทนช่วงความคลาดเคลื่อนของเพลา รหัสเหล่านี้สามารถใช้โดยช่างเครื่องหรือวิศวกรเพื่อระบุขีดจำกัดขนาดบนและล่างสำหรับรูหรือเพลาได้อย่างรวดเร็ว ช่วงของช่องว่างหรือการแทรกซ้อนที่เป็นไปได้สามารถหาได้โดยการลบเส้นผ่านศูนย์กลางเพลาที่เล็กที่สุดออกจากเส้นผ่านศูนย์กลางรูที่ใหญ่ที่สุด และเส้นผ่านศูนย์กลางเพลาที่ใหญ่ที่สุดออกจากเส้นผ่านศูนย์กลางรูที่เล็กที่สุด

ประเภทของความพอดี

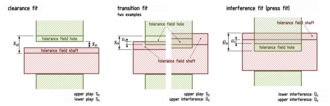

การแสดงภาพความพอดีแบบต่างๆ
รูปทรงที่แตกต่างกัน

รูปแบบการสวมใส่มี 3 ประเภท ได้แก่:

  1. ระยะห่าง: รูมีขนาดใหญ่กว่าเพลา ทำให้ชิ้นส่วนทั้งสองสามารถเลื่อนและ/หรือหมุนได้เมื่อประกอบเข้าด้วยกัน เช่น ลูกสูบและวาล์ว
  2. ตำแหน่ง/จุดเชื่อมต่อ: รูมีขนาดเล็กกว่าเพลาเล็กน้อย และต้องใช้แรงเพียงเล็กน้อยในการประกอบ/ถอด เช่น ลิ่มเพลา
  3. การติดขัด: รูมีขนาดเล็กกว่าเพลา และต้องใช้แรงสูงและ/หรือความร้อนสูงในการประกอบ/ถอดชิ้นส่วน เช่น บูชแบริ่ง

พอดีเป๊ะ

หมวดหมู่คำอธิบายและวิธีการใช้งานฐานรูฐานเพลา
วิ่งแบบหลวมๆระยะห่างที่กว้างขึ้นในกรณีที่ความแม่นยำไม่สำคัญมากนัก เช่น จุดหมุน ตัวล็อค ชิ้นส่วนที่ได้รับผลกระทบจากสนิม ความร้อน หรือการปนเปื้อนH11/c11ซี11/เอช11
วิ่งอิสระเหมาะสำหรับงานที่ต้องการระยะห่างมาก โดยไม่เน้นความแม่นยำ และเกี่ยวข้องกับความเร็วในการทำงานสูง การเปลี่ยนแปลงอุณหภูมิมาก หรือแรงดันในเพลาสูงH9/d9ดี9/เอช9
วิ่งเฉียดฉิวระยะห่างเล็กน้อยที่มีความต้องการความแม่นยำปานกลาง เช่น ความเร็วในการทำงานและแรงดันในเพลาปานกลาง เพลา แกนหมุน แท่งเลื่อนเอช8/เอฟ7เอฟ8/เอช7
เลื่อนระยะห่างน้อยที่สุดเพื่อความแม่นยำสูง ประกอบง่าย และหมุนเลื่อนได้อย่างอิสระ เช่น การนำทางเพลา เฟืองเลื่อน เพลาข้อเหวี่ยงเอช7/จี6จี7/เอช6
ที่ตั้งช่องว่างที่แคบมากเพื่อความแม่นยำสูงตามข้อกำหนด สามารถประกอบได้โดยไม่ต้องใช้แรง และจะหมุนและเลื่อนได้อย่างราบรื่นเมื่อมีการหล่อลื่น เช่น การนำทางเพลาอย่างแม่นยำเอช7/เอช6เอช7/เอช6

ตัวอย่างเช่น การใช้ความพอดีแบบ H8/f7 บน เส้นผ่านศูนย์กลาง 50 มม.: [ 1 ]

  • ช่วงความคลาดเคลื่อนของรู H8 = +0.000  มม. ถึง +0.039  มม.
  • ช่วงความคลาดเคลื่อนของ f7 (เพลา) = −0.050  มม. ถึง −0.025  มม.
  • ระยะห่างที่เป็นไปได้จะอยู่ระหว่าง +0.025  มม. และ +0.089  มม.

การเปลี่ยนผ่านที่พอดี

หมวดหมู่คำอธิบายและวิธีการใช้งานฐานรูฐานเพลา
พอดีคล้ายกันระยะห่างหรือการประกอบที่น้อยมากจนสามารถประกอบหรือถอดออกได้ด้วยค้อนยาง เช่น ดุมล้อ เฟือง รอก บูช ตลับลูกปืนเอช7/เค6เค7/เอช6
พอดีเป๊ะช่องว่างเล็กน้อยหรือการประกอบแบบแน่นพอดี ซึ่งสามารถประกอบหรือถอดออกได้ด้วยแรงกดเพียงเล็กน้อย เช่น ปลั๊ก บูชขับเคลื่อน อาร์มาเจอร์บนเพลาเอช7/เอ็น6เอ็น7/เอช6

ตัวอย่างเช่น การใช้ H7/k6 ที่มีขนาดใกล้เคียงกันบน เส้นผ่านศูนย์กลาง 50 มม.: [ 1 ]

  • ช่วงความคลาดเคลื่อนของรู H7 = +0.000  มม. ถึง +0.025  มม.
  • ช่วงความคลาดเคลื่อนของ k6 (เพลา) = +0.002  มม. ถึง +0.018  มม.
  • ระยะห่าง/การรบกวนที่อาจเกิดขึ้นจะอยู่ระหว่าง +0.023  มม. และ −0.018  มม.

การประกอบแบบสอดแทรก

หมวดหมู่คำอธิบายและวิธีการใช้งานฐานรูฐานเพลา
กดให้พอดีชิ้นส่วนที่สามารถประกอบหรือถอดแยกได้ด้วยการอัดเย็น เช่น ดุมล้อ ตลับลูกปืน บูช และตัวยึดH7/p6พี7/เอช6
ความเหมาะสมในการขับขี่การประกอบชิ้นส่วนที่มีแรงเสียดทานปานกลาง สามารถประกอบได้ด้วยการอัดร้อนหรือการอัดเย็นด้วยแรงสูง เช่น การติดตั้งเฟือง เพลา และบูชอย่างถาวร (แน่นที่สุดเท่าที่จะทำได้ด้วยเหล็กหล่อ)เอช7/ส6S7/h6
พอดีแบบบังคับการประกอบแบบอัดแน่นที่มีแรงกดสูงมาก ต้องใช้ความแตกต่างของอุณหภูมิระหว่างชิ้นส่วนมาก การเชื่อมต่อแบบถาวรของเฟืองและเพลาที่ไม่สามารถถอดแยกได้โดยไม่เสี่ยงต่อการเสียหายเอช7/ยู6ยู7/เอช6

ตัวอย่างเช่น การใช้ H7/p6 แบบกดพอดีบนเส้นผ่านศูนย์กลาง 50 มม.: [ 1 ]

  • ช่วงความคลาดเคลื่อนของรู H7 = +0.000  มม. ถึง +0.025  มม.
  • ช่วงความคลาดเคลื่อนของเพลา p6 = +0.042  มม. ถึง +0.026  มม.
  • ค่าการรบกวนที่อาจเกิดขึ้นจะอยู่ระหว่าง −0.001  มม. ถึง −0.042  มม.

ค่าความคลาดเคลื่อนที่มีประโยชน์

ค่าความคลาดเคลื่อนทั่วไปสำหรับขนาดตั้งแต่ 0 ถึง 120  มม. [ 2 ]

ค่าความคลาดเคลื่อนที่มีประโยชน์
เส้นผ่านศูนย์กลางระบุ (มม.)
ความอดทนมากกว่า 0 ถึง 3มากกว่า 3 ถึง 6มากกว่า 6 ถึง 10อายุมากกว่า 10 ถึง 18 ปีอายุ 18 ถึง 24 ปีอายุมากกว่า 24 ถึง 30 ปีอายุมากกว่า 30 ถึง 40 ปีอายุมากกว่า 40 ถึง 50 ปีอายุ 50 ถึง 65 ปีขึ้นไปอายุ 65 ถึง 80 ปีมากกว่า 80 ถึง 100มากกว่า 100 ถึง 120
เพลาซี11-0.060

−0.120

-0.070

−0.145

-0.080

−0.205

−0.095

−0.205

−0.110

−0.240

−0.120

−0.280

−0.130

−0.290

−0.140

−0.330

−0.150

−0.340

−0.170

−0.390

−0.180

−0.400

d9-0.020

−0.045

-0.030

-0.060

−0.040

−0.076

-0.050

−0.093

−0.065

−0.117

-0.080

−0.142

-0.100

−0.174

−0.120

−0.207

เอฟ7-0.006

−0.016

-0.010

−0.022

−0.013

−0.028

−0.016

−0.034

-0.020

−0.041

-0.025

-0.050

-0.030

-0.060

−0.036

−0.071

จี6−0.002

-0.008

−0.004

−0.012

-0.005

−0.014

-0.006

-0.017

-0.007

-0.020

-0.009

-0.025

-0.01

−0.029

−0.012

−0.034

เอช60.000

-0.006

0.000

-0.008

0.000

-0.009

0.000

−0.011

0.000

−0.013

0.000

−0.016

0.000

−0.019

0.000

−0.022

เอช70.000

-0.010

0.000

−0.012

0.000

-0.015

0.000

−0.018

0.000

−0.021

0.000

-0.025

0.000

-0.030

0.000

−0.035

เอช90.000

-0.025

0.000

-0.030

0.000

−0.036

0.000

−0.043

0.000

−0.052

0.000

−0.062

0.000

−0.074

0.000

−0.087

11 เอช110.000

-0.060

0.000

-0.075

0.000

-0.090

0.000

−0.110

0.000

−0.130

0.000

−0.160

0.000

−0.190

0.000

−0.220

เค6+0.006

0.000

+0.009

+0.001

+0.010

+0.001

+0.012

+0.001

+0.015

+0.002

+0.018

+0.002

+0.021

+0.002

+0.025

+0.003

n6+0.010

+0.004

+0.016

+0.008

+0.019

+0.010

+0.023

+0.012

+0.028

+0.015

+0.033

+0.017

+0.039

+0.020

+0.045

+0.023

หน้า 6+0.012

+0.006

+0.020

+0.012

+0.024

+0.015

+0.029

+0.018

+0.035

+0.022

+0.042

+0.026

+0.051

+0.032

+0.059

+0.037

s6+0.020

+0.014

+0.027

+0.019

+0.032

+0.023

+0.039

+0.028

+0.048

+0.035

+0.059

+0.043

+0.072

+0.053

+0.078

+0.059

+0.093

+0.071

+0.101

+0.079

u6+0.024

+0.018

+0.031

+0.023

+0.037

+0.028

+0.044

+0.033

+0.054

+0.041

+0.061

+0.048

+0.076

+0.060

+0.086

+0.070

+0.106

+0.087

+0.121

+0.102

+0.146

+0.124

+0.166

+0.144

รูซี11+0.120

+0.060

+0.145

+0.070

+0.170

+0.080

+0.205

+0.095

+0.240

+0.110

+0.280

+0.120

+0.290

+0.130

+0.330

+0.140

+0.340

+0.150

+0.390

+0.170

+0.400

+0.180

ดี9+0.045

+0.020

+0.060

+0.030

+0.076

+0.040

+0.093

+0.050

+0.117

+0.065

+0.142

+0.080

+0.174

+0.100

+0.207

+0.120

เอฟ8+0.020

+0.006

+0.028

+0.010

+0.035

+0.013

+0.043

+0.016

+0.053

+0.020

+0.064

+0.025

+0.076

+0.030

+0.090

+0.036

จี7+0.012

+0.002

+0.016

+0.004

+0.020

+0.005

+0.024

+0.006

+0.028

+0.007

+0.034

+0.009

+0.040

+0.010

+0.047

+0.012

เอช7+0.010

0.000

+0.012

0.000

+0.015

0.000

+0.018

0.000

+0.021

0.000

+0.025

0.000

+0.030

0.000

+0.035

0.000

เอช8+0.014

+0.000

+0.018

+0.000

+0.022

+0.000

+0.027

+0.000

+0.033

+0.000

+0.039

+0.000

+0.046

+0.000

+0.054

+0.000

เอช9+0.025

+0.000

+0.030

+0.000

+0.036

+0.000

+0.043

+0.000

+0.052

+0.000

+0.062

+0.000

+0.074

+0.000

+0.087

+0.000

เอช11+0.060

0.000

+0.075

0.000

+0.090

0.000

+0.110

0.000

+0.130

0.000

+0.160

0.000

+0.190

0.000

+0.220

0.000

เค70.000

-0.010

+0.003

-0.009

+0.005

-0.010

+0.006

−0.012

+0.006

-0.015

+0.007

−0.018

+0.009

−0.021

+0.010

-0.025

เอ็น7−0.004

−0.014

−0.004

−0.016

−0.004

−0.019

-0.005

−0.023

-0.007

−0.028

-0.008

−0.033

-0.009

−0.039

-0.010

−0.045

พี7-0.006

−0.016

-0.008

-0.020

-0.009

−0.024

−0.011

−0.029

−0.014

−0.035

-0.017

−0.042

−0.021

−0.051

−0.024

−0.059

เอส7−0.014

−0.024

-0.015

−0.027

-0.017

−0.032

−0.021

−0.039

−0.027

−0.048

−0.034

−0.059

−0.042

−0.072

−0.048

−0.078

−0.058

−0.093

−0.066

−0.101

ยู7−0.018

−0.028

−0.019

−0.031

−0.022

−0.037

−0.026

−0.044

−0.033

−0.054

−0.040

−0.061

−0.051

−0.076

−0.061

−0.086

−0.076

−0.106

−0.091

-0.121

−0.111

−0.146

−0.131

−0.166

ระดับความพอดีตามมาตรฐาน ANSI (เฉพาะในสหรัฐอเมริกา)

การประกอบแบบสอดแทรก

การประกอบแบบอัดแน่น (Interference fit)หรือที่รู้จักกันในชื่อการประกอบแบบกด (Pressure fit)หรือการประกอบแบบเสียดทาน (Friction fit ) คือการยึดชิ้นส่วนสองชิ้นเข้าด้วยกัน โดยที่ชิ้นส่วนด้านในมีขนาดใหญ่กว่าชิ้นส่วนด้านนอก การจะได้การประกอบแบบอัดแน่นนั้นจำเป็นต้องใช้แรงกดในระหว่างการประกอบ หลังจากที่ชิ้นส่วนถูกประกบเข้าด้วยกันแล้ว พื้นผิวที่ประกบกันจะเกิดแรงกดเนื่องจากแรงเสียดทาน และจะสังเกตเห็นการเสียรูปของชิ้นส่วนที่ประกอบเสร็จแล้ว

พอดีแบบพอดีเป๊ะ

การประกอบแบบใช้แรงได้รับการออกแบบมาเพื่อรักษาแรงดันที่ควบคุมได้ระหว่างชิ้นส่วนที่ประกบกัน และใช้ในกรณีที่แรงหรือแรงบิดถูกส่งผ่านจุดเชื่อมต่อ เช่นเดียวกับการประกอบแบบสอดแทรก การประกอบแบบใช้แรงจะเกิดขึ้นได้โดยการใช้แรงในระหว่างการประกอบชิ้นส่วน[ 3 ]

FN 1 ถึง FN 5

พอดีตัว

การประกอบแบบหดตัวมีจุดประสงค์เดียวกันกับการประกอบแบบใช้แรง แต่ทำได้โดยการให้ความร้อนแก่ชิ้นส่วนหนึ่งเพื่อให้ขยายตัวในขณะที่อีกชิ้นส่วนหนึ่งยังคงเย็นอยู่ จากนั้นจึงสามารถประกอบชิ้นส่วนเข้าด้วยกันได้ง่ายโดยใช้แรงเพียงเล็กน้อย แต่หลังจากเย็นตัวและหดตัวแล้ว การรบกวนเชิงมิติแบบเดียวกันก็จะเกิดขึ้นเช่นเดียวกับการประกอบแบบใช้แรง เช่นเดียวกับการประกอบแบบใช้แรง การประกอบแบบหดตัวมีตั้งแต่ FN 1 ถึง FN 5 [ 3 ]

ทำเลที่ตั้งเหมาะสม

การประกอบแบบยึดตำแหน่งเหมาะสำหรับชิ้นส่วนที่ไม่เคลื่อนที่สัมพันธ์กันโดยปกติ

ตำแหน่งการสอดใส่

LN 1 ถึง LN 3 (หรือ LT 7 ถึง LT 21? )

ความเหมาะสมของการเปลี่ยนตำแหน่ง

การประกอบแบบ LT 1 ถึง LT 6 นั้นให้ความพอดีที่ดีกว่าการประกอบแบบเลื่อน

การเคลียร์พื้นที่เหมาะสม

LC 1 ถึง LC 11

RC พอดี

ค่า RC ที่น้อยกว่าจะมีระยะห่างน้อยกว่าสำหรับการประกอบที่แน่นกว่า ส่วนค่าที่มากกว่าจะมีระยะห่างมากกว่าสำหรับการประกอบที่หลวมกว่า[ 4 ]

RC1: พอดีแบบเลื่อนได้

การประกอบแบบนี้มีจุดประสงค์เพื่อให้ชิ้นส่วนต่างๆ อยู่ในตำแหน่งที่ถูกต้องแม่นยำ โดยต้องประกอบเข้าด้วยกันโดยไม่มีการขยับเขยื้อนที่สังเกตได้

RC2: พอดีแบบเลื่อนได้

การประกอบแบบนี้ออกแบบมาเพื่อกำหนดตำแหน่งที่แม่นยำ แต่มีระยะห่างสูงสุดมากกว่าแบบ RC1 ชิ้นส่วนที่ผลิตตามการประกอบแบบนี้จะหมุนและเคลื่อนที่ได้ง่าย การประกอบแบบนี้ไม่ได้ออกแบบมาสำหรับการเคลื่อนที่อย่างอิสระ การประกอบแบบเลื่อนในขนาดที่ใหญ่ขึ้นอาจติดขัดได้เมื่ออุณหภูมิเปลี่ยนแปลงเล็กน้อย เนื่องจากมีพื้นที่เผื่อสำหรับ การขยายตัว หรือหดตัวจากความร้อน น้อย

RC3: การประกอบที่แม่นยำ

การประกอบแบบนี้เป็นการประกอบที่ใกล้เคียงที่สุดเท่าที่จะเป็นไปได้เพื่อให้ทำงานได้อย่างอิสระ การประกอบแบบแม่นยำนั้นเหมาะสำหรับงานที่ต้องการความแม่นยำสูง ที่ความเร็วต่ำ แรงดันแบริ่งต่ำ และแรงดันเพลาเบา RC3 ไม่เหมาะสำหรับกรณีที่มีความแตกต่างของอุณหภูมิอย่างเห็นได้ชัด

RC4: การประกอบที่กระชับพอดี

การประกอบแบบนี้ส่วนใหญ่ใช้สำหรับการประกอบชิ้นส่วนในเครื่องจักรที่มีความแม่นยำสูง โดยมีความเร็วรอบพื้นผิว แรงดันแบริ่ง และแรงดันเพลาในระดับปานกลาง ซึ่งต้องการตำแหน่งที่แม่นยำและการเล่นตัวน้อยที่สุด การประกอบแบบนี้ยังสามารถอธิบายได้ว่าเป็นการประกอบที่มีระยะห่างน้อยกว่า แต่มีความต้องการความแม่นยำสูงกว่า

RC5 และ R6: ขนาดกลาง

การประกอบแบบนี้ได้รับการออกแบบมาสำหรับเครื่องจักรที่ทำงานด้วยความเร็วรอบสูง แรงดันแบริ่งสูง และแรงดันเพลาสูง การประกอบแบบนี้ยังสามารถอธิบายได้ด้วยระยะห่างที่มากขึ้น โดยมีข้อกำหนดทั่วไปสำหรับความแม่นยำในการประกอบ

RC7: เหมาะกับการใช้งานแบบอิสระ

การประกอบแบบนี้เหมาะสำหรับงานที่ไม่ต้องการความแม่นยำสูง ทนต่อการเปลี่ยนแปลงอุณหภูมิได้มาก และเหมาะสำหรับใช้งานโดยไม่ต้องมีข้อกำหนดพิเศษใดๆ เกี่ยวกับการนำทางเพลาเข้าไปในรูอย่างแม่นยำ

RC8 และ RC9: ทรงหลวม

การประกอบแบบนี้มีจุดประสงค์เพื่อใช้ในกรณีที่ต้องการค่าความคลาดเคลื่อนมาตรฐานทางการค้าที่กว้างสำหรับเพลา ด้วยการประกอบแบบนี้ ชิ้นส่วนที่มีช่องว่างมากจะมีค่าความคลาดเคลื่อนสูง การประกอบที่หลวมอาจเสี่ยงต่อการกัดกร่อน การปนเปื้อนจากฝุ่นละออง และการเสียรูปจากความร้อนหรือทางกล
