โครงข่ายซิงโครนัสพื้นที่กว้าง
โครง ข่ายไฟฟ้า แบบซิงโครนัสในพื้นที่กว้าง (เรียกอีกอย่างว่า " การเชื่อมต่อ " ในอเมริกาเหนือ ) คือโครงข่ายไฟฟ้าสามเฟสที่มีขนาดระดับภูมิภาคหรือใหญ่กว่า ซึ่งทำงานที่ความถี่สาธารณูปโภค แบบซิงโครไนซ์ และเชื่อมต่อกันทางไฟฟ้าในสภาวะระบบปกติโครง ข่ายไฟฟ้าแบบซิงโครนั สที่มีกำลังการผลิตสูงสุดคือโครงข่ายไฟฟ้าแห่งรัฐจีนตอนเหนือที่มีกำลังการผลิต 1,700 กิกะวัตต์ (GW) ในขณะที่พื้นที่ให้บริการที่กว้างที่สุดคือ ระบบ IPS/UPSซึ่งให้บริการประเทศส่วนใหญ่ของอดีตสหภาพโซเวียต โครงข่ายไฟฟ้าแบบซิงโครนัสที่มีกำลังการผลิตเพียงพอช่วยอำนวยความสะดวกในการซื้อขายไฟฟ้าในพื้นที่กว้าง ใน ระบบ CESAในปี 2551 มีการขายไฟฟ้ามากกว่า 350,000 เมกะวัตต์ชั่วโมงต่อวันในตลาดแลกเปลี่ยนพลังงานยุโรป (EEX) [ 1 ]
การเชื่อมต่อระหว่างสถานีใกล้เคียงที่มีความถี่และมาตรฐานเดียวกันสามารถซิงโครไนซ์และเชื่อมต่อโดยตรงเพื่อสร้างการเชื่อมต่อขนาดใหญ่ขึ้น หรืออาจแบ่งปันพลังงานโดยไม่ต้องซิง โครไนซ์ผ่าน สายส่งไฟฟ้ากระแสตรงแรงสูง (DC ties) หม้อแปลงโซลิดสเตทหรือหม้อแปลงความถี่แปรผัน (VFTs) ซึ่งช่วยให้การไหลของพลังงานเป็นไปอย่างควบคุมได้ ในขณะเดียวกันก็แยกความถี่กระแสสลับอิสระของแต่ละด้านออกจากกัน การเชื่อมต่อแต่ละแห่งในอเมริกาเหนือซิงโครไนซ์ที่ความถี่ 60 เฮิรตซ์ ในขณะที่ของยุโรปทำงานที่ 50 เฮิรตซ์
ประโยชน์ของโซนซิงโครนัส ได้แก่ การรวมการผลิต ส่งผลให้ต้นทุนการผลิตลดลง การรวมโหลด ส่งผลให้เกิดผลการปรับสมดุลอย่างมีนัยสำคัญ การจัดหาแหล่งสำรองร่วมกัน ส่งผลให้ต้นทุนพลังงานสำรองขั้นต้นและขั้นรองถูกลง การเปิดตลาด ส่งผลให้มีโอกาสทำสัญญาในระยะยาวและการแลกเปลี่ยนพลังงานในระยะสั้น และการช่วยเหลือซึ่งกันและกันในกรณีที่เกิดความปั่นป่วน[ 2 ]
ข้อเสียเปรียบอย่างหนึ่งของระบบโครงข่ายไฟฟ้าแบบซิงโครนัสที่มีพื้นที่กว้างขวางคือ ปัญหาในส่วนใดส่วนหนึ่งอาจส่งผลกระทบไปทั่วทั้งโครงข่าย
คุณสมบัติ
เครือข่ายซิงโครนัสพื้นที่กว้างช่วยปรับปรุงความน่าเชื่อถือและอนุญาตให้รวมทรัพยากรเข้าด้วยกัน นอกจากนี้ยังสามารถปรับสมดุลโหลด ซึ่งช่วยลดกำลังการผลิตที่จำเป็น อนุญาตให้ใช้พลังงานที่เป็นมิตรต่อสิ่งแวดล้อมมากขึ้น อนุญาตให้มีรูปแบบการผลิตพลังงานที่หลากหลายมากขึ้น และอนุญาตให้เกิดการประหยัดจากขนาด[ 3 ]
ไม่สามารถสร้างเครือข่ายซิงโครนัสแบบครอบคลุมพื้นที่กว้างได้ หากเครือข่ายทั้งสองที่จะเชื่อมต่อกันทำงานที่ความถี่ต่างกัน หรือมีมาตรฐานที่แตกต่างกันอย่างมาก ตัวอย่างเช่น ในญี่ปุ่น ด้วยเหตุผลทางประวัติศาสตร์ ภาคเหนือของประเทศใช้ความถี่ 50 เฮิรตซ์ แต่ภาคใต้ใช้ 60 เฮิรตซ์ ทำให้ไม่สามารถสร้างเครือข่ายซิงโครนัสเดียวได้ ซึ่งเป็นปัญหาเมื่อ เกิดเหตุการณ์โรงไฟฟ้า นิวเคลียร์ฟุกุชิมะไดอิจิระเบิด
นอกจากนี้ แม้ว่าเครือข่ายจะมีมาตรฐานที่เข้ากันได้ แต่โหมดความล้มเหลวก็อาจก่อให้เกิดปัญหาได้ อาจถึงขีดจำกัดของเฟสและกระแส ซึ่งอาจทำให้เกิดไฟฟ้าดับเป็นวงกว้าง บางครั้งปัญหาเหล่านี้ได้รับการแก้ไขโดยการเพิ่มลิงก์ HVDC ภายในเครือข่ายเพื่อให้สามารถควบคุมได้ดียิ่งขึ้นในระหว่างเหตุการณ์ที่ผิดปกติ
ดังที่ได้มีการค้นพบในวิกฤตไฟฟ้าของรัฐแคลิฟอร์เนียปี 2000-2001อาจมีแรงจูงใจอย่างมากในหมู่นักค้าในตลาดบางรายที่จะสร้างความแออัดและบริหารจัดการกำลังการผลิตที่ไม่ดีโดยเจตนาในเครือข่ายเชื่อมต่อเพื่อปั่นราคา การเพิ่มกำลังการส่งและขยายตลาดโดยการรวมเข้ากับเครือข่ายซิงโครนัสที่อยู่ใกล้เคียงจะทำให้การบิดเบือนดังกล่าวทำได้ยากขึ้น
ความถี่
ในระบบส่งไฟฟ้าแบบซิงโครนัส เครื่องกำเนิดไฟฟ้าทั้งหมดจะล็อกเข้าด้วยกันทางไฟฟ้าโดยธรรมชาติและทำงานที่ความถี่ เดียวกัน และคงอยู่ในเฟสที่ใกล้เคียงกันมาก สำหรับเครื่องกำเนิดไฟฟ้าแบบหมุน ตัวควบคุม ความเร็วเฉพาะจุด จะควบคุมแรงบิดในการขับเคลื่อนและช่วยรักษาระดับความเร็วให้คงที่เมื่อโหลดเปลี่ยนแปลงการควบคุมความเร็วแบบดรูป (Droop speed control)ช่วยให้เครื่องกำเนิดไฟฟ้าแบบขนานหลายเครื่องแบ่งปันการเปลี่ยนแปลงโหลดตามสัดส่วนของกำลังการผลิต การผลิตและการบริโภคต้องสมดุลกันทั่วทั้งระบบส่งไฟฟ้า เนื่องจากพลังงานถูกใช้ไปพร้อมกับการผลิต พลังงานจะถูกเก็บไว้ในระยะสั้นทันทีโดยพลังงานจลน์จากการหมุนของเครื่องกำเนิดไฟฟ้า
การเบี่ยงเบนเล็กน้อยจากความถี่ระบบปกติมีความสำคัญอย่างยิ่งในการควบคุมเครื่องกำเนิดไฟฟ้าแต่ละเครื่องและการประเมินความสมดุลของโครงข่ายไฟฟ้าโดยรวม เมื่อโครงข่ายไฟฟ้ามีภาระมาก ความถี่จะลดลง และตัวควบคุมจะปรับเครื่องกำเนิดไฟฟ้าเพื่อให้ผลิตพลังงานได้มากขึ้น ( การควบคุมความเร็วแบบดรอป ) เมื่อโครงข่ายไฟฟ้ามีภาระน้อย ความถี่ของโครงข่ายจะสูงกว่าความถี่ปกติ และ ระบบ ควบคุมการผลิตอัตโนมัติทั่วทั้งเครือข่ายจะถือว่านี่เป็นสัญญาณบ่งชี้ว่าเครื่องกำเนิดไฟฟ้าควรลดกำลังการผลิตลง
นอกจากนี้ มักมีการควบคุมจากส่วนกลาง ซึ่งสามารถเปลี่ยนแปลงพารามิเตอร์ของระบบ AGC ในช่วงเวลาหนึ่งนาทีหรือนานกว่านั้น เพื่อปรับการไหลของเครือข่ายระดับภูมิภาคและความถี่ในการทำงานของโครงข่ายไฟฟ้าให้ดียิ่งขึ้น
ในกรณีที่ต้องการเชื่อมต่อโครงข่ายไฟฟ้าที่อยู่ใกล้เคียงกันซึ่งทำงานที่ความถี่ต่างกัน จำเป็นต้องใช้ตัวแปลงความถี่ ตัวเชื่อมต่อHVDC , หม้อแปลงโซลิดสเตทหรือหม้อแปลงความถี่แปรผันสามารถเชื่อมต่อโครงข่ายไฟฟ้าสองแห่งที่ทำงานที่ความถี่ต่างกันหรือไม่อยู่ในสภาวะซิงโครไนซ์ได้
ความเฉื่อย
ในระบบส่งไฟฟ้าแบบซิงโครนัส พลังงานเฉื่อยคือพลังงานสะสมที่ระบบมีอยู่ ซึ่งสามารถจ่ายพลังงานเพิ่มเติมได้นานถึงไม่กี่วินาทีเพื่อรักษาระดับความถี่ของระบบ ในอดีต พลังงานเฉื่อยนี้ได้มาจากโมเมนตัมเชิงมุมของเครื่องกำเนิดไฟฟ้าเท่านั้น และทำให้วงจรควบคุมมีเวลาปรับเอาต์พุตให้เข้ากับการเปลี่ยนแปลงของโหลด และความล้มเหลวอย่างกะทันหันของเครื่องกำเนิดไฟฟ้าหรือระบบจำหน่ายไฟฟ้า
อินเวอร์เตอร์ที่เชื่อมต่อกับ HVDC มักไม่มีความเฉื่อย แต่พลังงานลมสามารถให้ความเฉื่อยได้ และระบบพลังงานแสงอาทิตย์และแบตเตอรี่สามารถให้ความเฉื่อยสังเคราะห์ได้[ 4 ] [ 5 ]
กระแสลัดวงจร
ในสถานการณ์ไฟฟ้าลัดวงจร สิ่งสำคัญคือโครงข่ายไฟฟ้าต้องสามารถจ่ายกระแสไฟฟ้าได้เพียงพอเพื่อรักษาระดับแรงดันและความถี่ให้คงที่ในระดับที่เหมาะสม จนกว่าเบรกเกอร์จะสามารถแก้ไขข้อผิดพลาดได้ ระบบเครื่องกำเนิดไฟฟ้าแบบดั้งเดิมหลายระบบมีสายไฟที่สามารถรับภาระเกินพิกัดได้ในช่วงเวลาสั้น ๆ โดยไม่เสียหาย แต่เครื่องแปลงกระแสไฟฟ้าไม่สามารถจ่ายกระแสไฟฟ้าได้หลายเท่าของพิกัดกำลัง สามารถคำนวณ อัตราส่วนไฟฟ้าลัดวงจรสำหรับแต่ละจุดบนโครงข่ายได้ และหากพบว่าต่ำเกินไป จะต้องดำเนินการเพื่อเพิ่มอัตราส่วนให้สูงกว่า 1 ซึ่งถือว่ามีเสถียรภาพ
การจับเวลา
เพื่อวัตถุประสงค์ในการรักษาเวลา ตลอดทั้งวัน ความถี่ในการทำงานจะถูกปรับเปลี่ยนเพื่อให้เกิดความสมดุลกับความคลาดเคลื่อน และป้องกันไม่ให้นาฬิกาที่ทำงานด้วยสายไฟเดินเร็วหรือช้ากว่าเวลาอย่างมีนัยสำคัญ โดยการทำให้มั่นใจว่ามี 4.32 ล้านรอบใน ระบบ 50 เฮิรตซ์ และ 5.184 ล้านรอบใน ระบบ 60 เฮิรตซ์ ในแต่ละวัน
สิ่งนี้อาจนำไปสู่ปัญหาได้ในบางกรณี ในปี 2018 โคโซโวใช้พลังงานมากกว่าที่ผลิตได้เนื่องจากข้อพิพาทกับเซอร์เบียส่งผลให้เฟสในโครงข่ายซิงโครนัสทั้งหมดของทวีปยุโรปล่าช้ากว่าที่ควรจะเป็น ความถี่ลดลงเหลือ 49.996 เฮิรตซ์ เมื่อเวลาผ่านไป สิ่งนี้ทำให้นาฬิกาไฟฟ้าแบบซิงโครนัสเดินช้าลงหกนาทีจนกระทั่งข้อขัดแย้งได้รับการแก้ไข[ 6 ]
เครือข่ายที่ติดตั้งใช้งาน
| ชื่อ | ประเทศ | ปก/หมายเหตุ | องค์กร/บริษัท | กำลังการผลิต | รุ่นปี | ปี/อ้างอิง |
|---|---|---|---|---|---|---|
| โครงข่ายไฟฟ้าแห่งรัฐจีนตอนเหนือ |  จีน | จีนตอนเหนือ | บริษัทการไฟฟ้าแห่งรัฐของจีน | 1700 กิกะวัตต์ | 5830 เทราวัตต์ชั่วโมง | 2020 [ 7 ] |
| พื้นที่ซิงโครนัสภาคพื้นทวีปยุโรป (CESA หรือชื่อเดิมคือโครงข่าย UCTE) |  สหภาพยุโรป (ไม่รวมไอร์แลนด์สวีเดนฟินแลนด์ไซปรัสเขตซีแลนด์และเขตเมืองหลวงของเดนมาร์ก ) บอสเนียและเฮอร์เซโกวีนามอนเต เนโกร มาซิโดเนียเหนือ โคโซโว เซอร์เบีย สวิตเซอร์แลนด์โมร็อกโก แอลจีเรีย ตูนิเซียตุรกียูเครนมอลโดวา                | ให้บริการใน 35 ประเทศในยุโรป เอเชีย และแอฟริกาเหนือ ครอบคลุมประชากร 450 ล้านคน | เอนท์โซ-อี | 859 จีดับบลิว | 2569 เทราวัตต์ชั่วโมง | 2017 [ 8 ] |
| การไฟฟ้าแห่งชาติ (อินเดีย) |  อินเดีย | ให้บริการประชากรมากกว่า 1.4 พันล้านคน | บริษัท พาวเวอร์กริด คอร์ปอเรชั่น ออฟ อินเดีย | 500 กิกะวัตต์ | 1844 เทราวัตต์ชั่วโมง | 2025 [ 9 ] |
| การเชื่อมต่อทางตะวันออก |  สหรัฐอเมริกาแคนาดา | ภาคตะวันออกของสหรัฐอเมริกา (ยกเว้นรัฐเท็กซัสส่วนใหญ่) และภาคตะวันออกของแคนาดา (ยกเว้นรัฐควิเบกและรัฐนิวฟาวนด์แลนด์และแลบราดอร์) | 610 กิกะวัตต์ | 1380 เทราวัตต์ชั่วโมง | 2017 | |
| ไอเอสพี/ยูเอส |  รัสเซีย (ไม่รวมคาลินินกราดและซาคาลิน ) เบลารุส คาซัคสถานคีร์กีสถาน อุซเบกิสถาน ทาจิกิสถาน จอร์เจียอาเซอร์ไบจานมองโกเลีย        | 8 ประเทศในอดีตสหภาพโซเวียตและมองโกเลีย ให้บริการประชากร 210 ล้านคน | 337 จีดับบลิว | 1285 เทราวัตต์ชั่วโมง | 2548 [ 10 ] [ 11 ] | |
| โครงข่ายไฟฟ้าภาคใต้ของจีน | จีน | จีนตอนใต้ | 320 กิกะวัตต์ | 1051 เทราวัตต์ชั่วโมง | 2019 [ 12 ] | |
| การเชื่อมต่อตะวันตก | สหรัฐอเมริกาแคนาดาเม็กซิโก  | ทางตะวันตกของสหรัฐอเมริกา ทางตะวันตกของแคนาดา และทางเหนือของบาฮาแคลิฟอร์เนียในเม็กซิโก | 265 กิกะวัตต์ | 883 เทราวัตต์ชั่วโมง | 2015 [ 13 ] | |
| ระบบเชื่อมโยงระดับชาติ (SIN) |  บราซิล | ภาคไฟฟ้าในบราซิล | 150 กิกะวัตต์ | 410 เทราวัตต์ชั่วโมง (2007) | 2016 | |
| โครงข่ายซิงโครนัสของยุโรปเหนือ |  นอร์เวย์สวีเดนฟินแลนด์เดนมาร์ก  | กลุ่มประเทศนอร์ดิก (ฟินแลนด์ สวีเดน (ยกเว้นเกาะกอตแลนด์ ) นอร์เวย์ และเดนมาร์กตะวันออก) ให้บริการประชากร 25 ล้านคน | 93 จีดับบลิว | 390 เทราวัตต์ชั่วโมง | ||
| บริษัท เนชั่นแนล กริด (สหราชอาณาจักร) |  สหราชอาณาจักร | เขตความถี่ซิงโครนัสของสหราชอาณาจักร ให้บริการประชากร 65 ล้านคน | บริษัท เนชั่นแนล กริด จำกัด (มหาชน) | 83 จีดับบลิว (2018) [ 14 ] | 336 เทราวัตต์ชั่วโมง | 2017 [ 14 ] |
| การไฟฟ้าแห่งชาติอิหร่าน |  อิหร่านอาร์เมเนียเติร์กเมนิสถาน  | อิหร่านและอาร์เมเนีย ให้บริการประชาชน 84 ล้านคน | 82 จีดับบลิว | 2019 [ 15 ] | ||
| กลุ่มพลังงานแอฟริกาตอนใต้ |  แองโกลาบอตสวานาสาธารณรัฐประชาธิปไตยคองโกเอสวาตีนี เลโซโท โมซัมบิกมาลาวีนามิเบียแอฟริกาใต้แทนซาเนียแซมเบียซิมบับเว           | SAPP ให้บริการแก่ 9 ใน 12 ประเทศสมาชิก SADCและภูมิภาคเล็กๆ ของแองโกลา มาลาวี และแทนซาเนีย | 80.9 กิกะวัตต์ | 289 เทราวัตต์ชั่วโมง | 2020 [ 16 ] | |
| การเชื่อมต่อเท็กซัส | สหรัฐอเมริกา | ครอบคลุมพื้นที่ส่วนใหญ่ของรัฐเท็กซัสให้บริการลูกค้า 24 ล้านราย | สภาความน่าเชื่อถือด้านไฟฟ้าแห่งรัฐเท็กซัส ( ERCOT ) | 78 จีดับบลิว | 352 TWh (2016) [ 17 ] | 2018 [ 18 ] |
| ตลาดไฟฟ้าแห่งชาติ |  ออสเตรเลีย | รัฐและดินแดนต่างๆของออสเตรเลียยกเว้นรัฐเวสเทิร์นออสเตรเลียและดินแดนทางเหนือ ( รัฐแทสเมเนียเป็นส่วนหนึ่ง แต่ไม่ได้เชื่อมโยงกัน) | ตลาดไฟฟ้าแห่งชาติ | 50 กิกะวัตต์ | 196 เทราวัตต์ชั่วโมง | 2018 [ 19 ] |
| การเชื่อมต่อควิเบก | แคนาดา | ควิเบก | ไฮโดร-เกแบ็ก ทรานส์เอเนอร์จี | 42 จีดับบลิว | 184 เทราวัตต์ชั่วโมง | |
| จามาลี (ชวา-มาดูรา-บาหลี) |  อินโดนีเซีย | ระบบ JAMALI ให้บริการ 7 จังหวัด (ชวาตะวันตก ชวาตะวันออก ชวาตอนกลาง บันเตน จาการ์ตา ยอกยาการ์ตา และบาหลี) โดยมีลูกค้า 49.4 ล้านราย (เป็นส่วนหนึ่งของ โครงการ โครงข่ายไฟฟ้าอาเซียน ) | PLN | 40.1 GW (2020) [ 20 ] | 163 TWh (2017) [ 21 ] | 2021 |
| ระบบเชื่อมต่อระหว่างประเทศของอาร์เจนตินา |  อาร์เจนตินา | อาร์เจนตินา ยกเว้นเทียร์รา เดล ฟวยโก | 39.7 กิกะวัตต์ | 129 เทราวัตต์ชั่วโมง | 2019 [ 22 ] | |
| ระบบไฟฟ้าแห่งชาติ |  ชิลี | โครงข่ายไฟฟ้าหลักของชิลี | 31.7 กิกะวัตต์ | 75.8 เทราวัตต์ชั่วโมง | 2022 [ 23 ] | |
| ระบบสุมาตรา | อินโดนีเซีย | Sumatera System ให้บริการใน 8 จังหวัด (เหนือ, ตะวันตก, สุมาตราใต้, อาเจะห์, เบงกูลู, ลัมปุง, จัมบี และเรียว) และเกาะบางกา ซึ่งให้บริการลูกค้า 17 ล้านราย (ส่วนหนึ่งของ โครงการ อาเซียน พาวเวอร์กริด ) | PLN | 14.7 กิกะวัตต์ (2020) [ 24 ] | 32.1 เทราวัตต์ชั่วโมง (2016) [ 24 ] | 2022 [ 25 ] |
| โครงข่ายไฟฟ้าไอริช | ไอร์แลนด์สหราชอาณาจักร | ไอร์แลนด์และไอร์แลนด์เหนือ | อีร์กริด | 7.3 กิกะวัตต์ (2022) [ 26 ] | 29.6 เทราวัตต์ชั่วโมง | 2020 [ 27 ] |
| ซีไอเอแพค |  ปานามาคอสตาริกาฮอนดูรัสนิการากัวเอลซัลวาดอร์กัวเตมาลา     | ระบบเชื่อมต่อไฟฟ้าของอเมริกากลางให้บริการแก่ประเทศคอสตาริกา เอลซัลวาดอร์ กัวเตมาลา ฮอนดูรัส นิการากัว และปานามา | 6.7 กิกะวัตต์ | 2020 [ 28 ] | ||
| ระบบ Khatulistiwa |  มาเลเซียอินโดนีเซีย | รัฐซาราวักและพื้นที่ทางตะวันตกเฉียงเหนือของจังหวัดกาลิมันตันตะวันตก (ส่วนหนึ่งของ โครงการ โครงข่ายไฟฟ้าอาเซียน ) | หัวหน้าหน่วยงานด้านพลังงานของอาเซียน ( HAPUA ) | 5.5 กิกะวัตต์ | 2017 | |
| ระบบเชื่อมต่อภาคตะวันตกเฉียงใต้ | ออสเตรเลีย | รัฐเวสเทิร์นออสเตรเลีย | 4.3 กิกะวัตต์ | 17.3 เทราวัตต์ชั่วโมง | 2016 [ 29 ] | |
| การเชื่อมต่อระหว่างประเทศของกลุ่มประเทศ GCC |  สหรัฐอาหรับเอมิเรตส์ | หน่วยงานเชื่อมต่อระหว่างประเทศของสภาความร่วมมืออ่าว |
ในอดีต บนโครงข่ายส่งไฟฟ้าของอเมริกาเหนือการเชื่อมต่อระหว่างตะวันออกและตะวันตกเชื่อมต่อกันโดยตรง และในขณะนั้นเป็นโครงข่ายซิงโครนัสที่ใหญ่ที่สุดในโลก แต่พบว่าไม่เสถียร และปัจจุบันเชื่อมต่อกันด้วยกระแสตรงเท่านั้น[ 30 ]
วางแผนไว้
โครงข่ายที่วางแผนไว้
- ระบบโครง ข่ายไฟฟ้าอัจฉริยะแบบครบวงจร (Unified Smart Grid)คือการรวมระบบโครงข่ายไฟฟ้าระหว่างประเทศของสหรัฐฯ เข้าเป็นโครงข่ายเดียวที่มีคุณสมบัติ ของ โครงข่ายไฟฟ้าอัจฉริยะ
- SuperSmart Gridเป็นข้อเสนอโครงข่ายไฟฟ้าขนาดใหญ่ที่คล้ายกัน ซึ่งเชื่อมโยง UCTE, IPS/UPS และโครงข่ายไฟฟ้าเมดิเตอร์เรเนียนเข้าด้วยกัน
- แผน โครงข่ายไฟฟ้าอาเซียนมีเป้าหมายที่จะเชื่อมต่อโครงข่ายไฟฟ้าของประเทศสมาชิกอาเซียนทั้งหมด ขั้นตอนแรกคือการเชื่อมต่อประเทศสมาชิกอาเซียนบนแผ่นดินใหญ่เข้ากับโครงข่ายไฟฟ้าของเกาะสุมาตรา เกาะชวา และสิงคโปร์ จากนั้นจึงเชื่อมต่อไปยังเกาะบอร์เนียวและฟิลิปปินส์
- โครงการเชื่อมต่อโครงข่ายไฟฟ้าแปดประเทศ (EIJLLPST, อียิปต์, อิรัก, จอร์แดน, ลิเบีย, เลบานอน, ปาเลสไตน์, ซีเรีย และตุรกี)
- โครงการเชื่อมโยงระหว่างประเทศกลุ่มมาเกร็บ

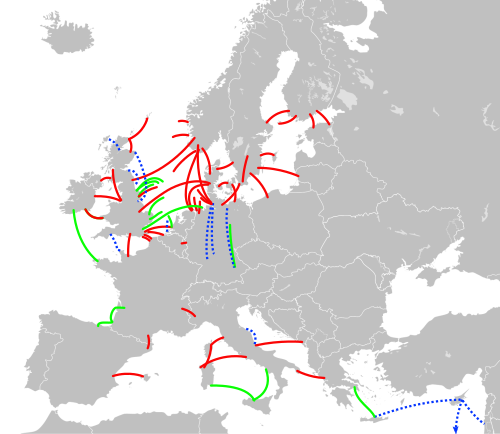

ตัวเชื่อมต่อ DC
อุปกรณ์เชื่อมต่อระหว่างระบบเช่นสายส่งไฟฟ้ากระแสตรงแรงสูงหม้อแปลงโซลิดสเตทหรือหม้อแปลงความถี่แปรผันสามารถใช้เชื่อมต่อเครือข่ายไฟฟ้ากระแสสลับสองเครือข่ายที่ไม่จำเป็นต้องซิงโครไนซ์กันได้ ซึ่งให้ประโยชน์ในการเชื่อมต่อโดยไม่จำเป็นต้องซิงโครไนซ์พื้นที่ที่กว้างขึ้น ตัวอย่างเช่น ลองเปรียบเทียบแผนที่โครงข่ายไฟฟ้าซิงโครนัสพื้นที่กว้างของยุโรป (ในบทนำ) กับแผนที่สายส่ง HVDC (ทางด้านขวา) หม้อแปลงโซลิดสเตทมีการสูญเสียมากกว่าหม้อแปลงทั่วไป แต่สายส่ง DC ไม่มีอิมพีแดนซ์รีแอคทีฟ และโดยรวมแล้วสายส่ง HVDC มีการสูญเสียต่ำกว่าเมื่อส่งกำลังไฟฟ้าในระยะทางไกลภายในโครงข่ายซิงโครนัส หรือระหว่างโครงข่ายเหล่านั้น
การเชื่อมต่อแบบไม่ซิงโครนัสที่วางแผนไว้
โครงการโรงไฟฟ้าพลังน้ำ Tres Amigas SuperStationมีเป้าหมายเพื่ออำนวยความสะดวกในการถ่ายโอนและซื้อขายพลังงานระหว่างโครงข่ายเชื่อมต่อภาคตะวันออกและภาคตะวันตกโดยใช้สายส่งไฟฟ้า แรงสูง กระแสตรง (HVDC) ขนาด 30 กิกะวัตต์
