Tesla Dojoเป็นชุดซูเปอร์คอมพิวเตอร์ที่ออกแบบและสร้างขึ้นโดยTeslaสำหรับการประมวลผลและการจดจำวิดีโอด้วยคอมพิวเตอร์วิชั่น^{[ 1 ]} มันถูกใช้เพื่อฝึกฝน โมเดล การเรียนรู้ของเครื่อง ของ Tesla เพื่อปรับปรุงระบบช่วยเหลือผู้ขับขี่ขั้นสูงFull Self-Driving (FSD) โดยเริ่มใช้งานจริงในเดือนกรกฎาคม 2023 ^{[ 2 ]}

เป้าหมายของ Dojo คือการประมวลผลข้อมูลวิดีโอหลายล้านเทราไบต์ที่บันทึกจากสถานการณ์การขับขี่จริงจากรถยนต์ Tesla กว่า 4 ล้านคันได้ อย่างมีประสิทธิภาพ ^{[ 3 ]}เป้าหมายนี้นำไปสู่สถาปัตยกรรมที่แตกต่างอย่างมากจากการออกแบบซูเปอร์คอมพิวเตอร์แบบดั้งเดิม^{[ 4 ] [ 5 ]}

ในเดือนสิงหาคม พ.ศ. 2568 สำนักข่าวบลูมเบิร์กรายงานว่าโครงการโดโจถูกยุบไปแล้ว แม้ว่าจะเริ่มต้นใหม่ในเดือนมกราคม พ.ศ. 2569 ก็ตาม^{[ 6 ]}

เทสลาใช้ คลัสเตอร์ คอมพิวเตอร์แบบขนาน ขนาดใหญ่หลาย คลัสเตอร์ในการพัฒนา ระบบช่วยเหลือผู้ขับขี่ขั้นสูง Autopilotคลัสเตอร์หลักที่ไม่มีชื่อซึ่งใช้หน่วยประมวลผลกราฟิก (GPU) Nvidia A100 จำนวน 5,760 หน่วย ได้รับการยกย่องโดยAndrej Karpathyในปี 2021 ในการประชุมนานาชาติร่วมครั้งที่ 4 ด้านคอมพิวเตอร์วิชั่นและการรู้จำรูปแบบ (CCVPR 2021) ว่าเป็น "ซูเปอร์คอมพิวเตอร์อันดับ 5 ของโลกโดยประมาณ" ^{[ 7 ]}ที่มีประสิทธิภาพประมาณ 81.6 เพตาฟลอปโดยอิงจากการปรับสเกลประสิทธิภาพของซูเปอร์คอมพิวเตอร์ Nvidia Seleneซึ่งใช้ส่วนประกอบที่คล้ายกัน^{[ 8 ]}อย่างไรก็ตาม ประสิทธิภาพของคลัสเตอร์ GPU หลักของเทสลาถูกโต้แย้ง เนื่องจากไม่ชัดเจนว่าวัดโดยใช้ตัวเลขจุดลอยตัวแบบความแม่นยำเดี่ยวหรือความแม่นยำคู่ ( FP32หรือFP64 ) ^{[ 9 ]}เทสลายังใช้คลัสเตอร์ GPU ที่สองจำนวน 4,032 หน่วยสำหรับการฝึกอบรม และคลัสเตอร์ GPU ที่สามจำนวน 1,752 หน่วยสำหรับการติดป้ายกำกับวัตถุโดยอัตโนมัติ^{[ 10 ] [ 11 ]}

คลัสเตอร์ GPU หลักของ Tesla ที่ไม่มีชื่อถูกใช้สำหรับการประมวลผลคลิปวิดีโอหนึ่งล้านคลิป แต่ละคลิปยาวสิบวินาที ซึ่งถ่ายจากกล้อง Tesla Autopilot ที่ทำงานในรถยนต์ Tesla ในโลกแห่งความเป็นจริง โดยทำงานที่ 36 เฟรมต่อวินาทีคลิปวิดีโอเหล่านี้มีป้ายกำกับวัตถุหกพันล้านรายการ พร้อมข้อมูลความลึกและความเร็ว ขนาดรวมของชุดข้อมูลคือ 1.5 เพตาไบต์ชุดข้อมูลนี้ถูกใช้สำหรับการฝึกเครือข่ายประสาทเทียมที่มุ่งช่วยให้คอมพิวเตอร์ Autopilot ในรถยนต์ Tesla เข้าใจถนน^{[ 7 ]}ภายในเดือนสิงหาคม 2022 Tesla ได้อัปเกรดคลัสเตอร์ GPU หลักเป็น 7,360 GPU ^{[ 12 ]}

Dojo ถูกกล่าวถึงครั้งแรกโดยElon Muskในเดือนเมษายน 2019 ระหว่างงาน "Autonomy Investor Day" ของ Tesla ^{[ 13 ]}ในเดือนสิงหาคม 2020 ^{[ 7 ] [ 14 ]} Musk ระบุว่า "อีกประมาณหนึ่งปี" เนื่องจากปัญหาด้านพลังงานและความร้อน^{[ 15 ]}

Dojo ได้รับการประกาศอย่างเป็นทางการในงานวันปัญญาประดิษฐ์ (AI) ของ Tesla เมื่อวันที่ 19 สิงหาคม 2021 ^{[ 16 ]} Tesla เปิดเผยรายละเอียดของชิป D1 และแผนการสำหรับ "โครงการ Dojo" ซึ่งเป็นศูนย์ข้อมูลที่จะเป็นที่ตั้งของชิป D1 จำนวน 3,000 ตัว^{[ 17 ]} "แผ่นฝึกอบรม" แผ่นแรกเสร็จสมบูรณ์และส่งมอบในสัปดาห์ก่อนหน้า^{[ 10 ]}ในเดือนตุลาคม 2021 Tesla ได้เผยแพร่เอกสารไวท์เปเปอร์ "เทคโนโลยี Dojo" ซึ่งอธิบายรูปแบบจุดลอยตัว Configurable Float8 (CFloat8) และ Configurable Float16 (CFloat16) และการดำเนินการทางคณิตศาสตร์เป็นส่วนขยายของ มาตรฐาน 754 ของสถาบัน ^{วิศวกรรม}ไฟฟ้าและอิเล็กทรอนิกส์ (IEEE) [ ^{18 ]}

ในงาน AI Day ครั้งถัดไปในเดือนกันยายน 2022 เทสลาได้ประกาศว่าได้สร้างถาดระบบหลายชิ้นและตู้หนึ่งตู้ ในระหว่างการทดสอบ บริษัทระบุว่า Project Dojo ใช้พลังงาน 2.3 เมกะวัตต์ (MW) ก่อนที่จะทำให้สถานีไฟฟ้าย่อยในซานโฮเซ รัฐแคลิฟอร์เนียเกิดไฟฟ้าดับ^{[ 19 ]}ในขณะนั้น เทสลากำลังประกอบแผ่นฝึกอบรมวันละหนึ่งแผ่น^{[ 11 ]}

ในเดือนสิงหาคม พ.ศ. 2566 Tesla ได้เปิดใช้งาน Dojo สำหรับการใช้งานจริง รวมถึงคลัสเตอร์ฝึกอบรมใหม่ที่กำหนดค่าด้วยGPU Nvidia H100 จำนวน 10,000 ตัว ^{[ 20 ]}

ในเดือนมกราคม 2024 มัสก์ได้อธิบาย Dojo ว่าเป็น "การลงทุนที่คุ้มค่า เพราะผลตอบแทนอาจสูงมาก แต่ไม่ใช่สิ่งที่มีโอกาสเกิดขึ้นสูง" ^{[ 21 ]}

ในเดือนมิถุนายน พ.ศ. 2567 มัสก์ได้อธิบายว่างานก่อสร้างที่กำลังดำเนินอยู่ที่Gigafactory Texasนั้นเป็นการสร้างคลัสเตอร์คอมพิวเตอร์ โดยอ้างว่ามีแผนที่จะประกอบด้วยฮาร์ดแวร์ "Tesla AI" และ Nvidia/อื่นๆ ในสัดส่วนที่เท่ากัน โดยมีกำลังการออกแบบความร้อน รวม ที่ 130  เมกะวัตต์ในตอนแรก และในที่สุดจะเกิน 500  เมกะวัตต์^{[ 22 ]}

ในเดือนสิงหาคม พ.ศ. 2568 สำนักข่าวบลูมเบิร์กรายงานว่าโครงการโดโจถูกยุบ^{[ 23 ]}แม้ว่าจะเริ่มต้นใหม่ในเดือนมกราคม พ.ศ. 2569 ด้วยชิปรุ่นใหม่^{[ 24 ]}

หน่วยพื้นฐานของซูเปอร์คอมพิวเตอร์ Dojo คือชิป D1 ^{[ 25 ]}ซึ่งออกแบบโดยทีมงานที่ Tesla นำโดยGanesh Venkataramanan อดีต นักออกแบบCPU ของ AMD รวมถึง Emil Talpes, Debjit Das Sarma, Douglas Williams, Bill Chang และ Rajiv Kurian ^{[ 5 ]}

ชิป D1 ผลิตโดยบริษัท Taiwan Semiconductor Manufacturing Company (TSMC) โดยใช้ โหนดเซมิคอนดักเตอร์ ขนาด 7 นาโนเมตร (nm) มีทรานซิสเตอร์ 50 พันล้านตัว และ มี ขนาดไดขนาด ใหญ่ 645 ตารางมิลลิเมตร ( ^1.0 ตารางนิ้ว ) ^{[ 26 ] [ 27 ]}

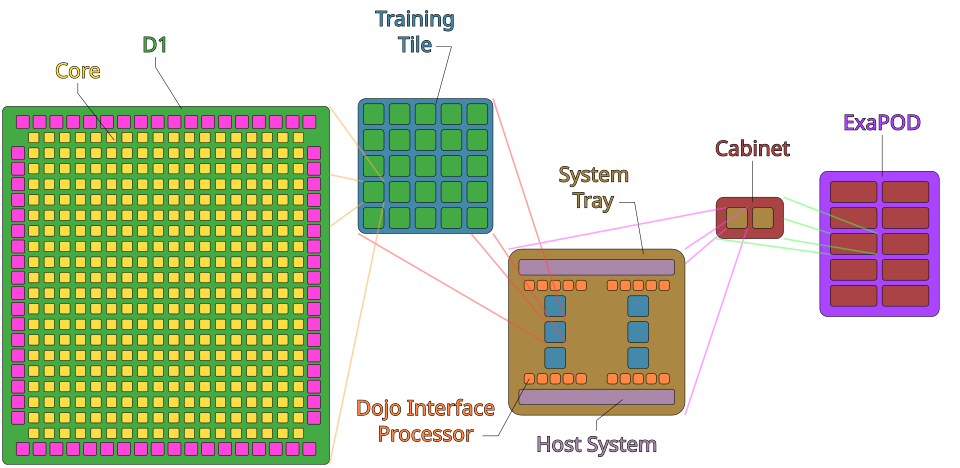

ในการอัปเดตในวันปัญญาประดิษฐ์ (AI) ในปี 2022 เทสลาได้ประกาศว่า Dojo จะขยายขนาดโดยการใช้งาน ExaPOD หลายตัว ซึ่งจะมี: ^{[ 28 ]}

• 10 ตู้ต่อExaPOD ( 1,062,000คอร์, 3,000ชิป D1)
• ถาดระบบ 2 ถาดต่อตู้ ( 106,200คอร์, ชิป D1 จำนวน 300 ตัว )
• 6 ช่องสำหรับฝึกฝนการใช้งานต่อถาดระบบ ( 53,100คอร์ พร้อมฮาร์ดแวร์อินเทอร์เฟซโฮสต์)
• ชิป D1 จำนวน 25 ชิ้นต่อช่องฝึกฝน ( 8,850คอร์)
• ชิปD1แต่ละชิ้นมีแกนประมวลผล 354 แกน

ตามที่ Venkataramanan ผู้อำนวยการอาวุโสฝ่ายฮาร์ดแวร์ Autopilot ของ Tesla กล่าว Dojo จะมีกำลังการประมวลผลมากกว่า 1 exaflop (1 ล้าน teraflops) ^{[ 29 ]}สำหรับการเปรียบเทียบ ตามข้อมูลของ Nvidia ในเดือนสิงหาคม 2021 ศูนย์ฝึกอบรม AI ของ Tesla (ก่อน Dojo) ใช้โหนด 720 โหนด แต่ละโหนดมี GPU Nvidia A100 Tensor Core จำนวน 8 ตัว รวมเป็น GPU ทั้งหมด 5,760 ตัว ให้ ประสิทธิภาพสูงถึง 1.8 exaflops ^{[ 30 ]}

ชิป D1

แต่ละโหนด (แกนประมวลผล) ของชิปประมวลผล D1 เป็นซีพียูอเนกประสงค์64 บิตที่มี แกนประมวลผลแบบ ซูเปอร์สเกลาร์ รองรับการประมวลผลแบบขนานระดับคำสั่งภายใน และรวมถึงการประมวลผลแบบมัลติเธรดพร้อมกัน (SMT) แต่ไม่รองรับหน่วยความจำเสมือนและใช้กลไกการป้องกันหน่วยความจำแบบจำกัด ซอฟต์แวร์/แอปพลิเคชัน Dojo ทำหน้าที่จัดการทรัพยากรของชิป

ชุดคำสั่ง D1 รองรับทั้งคำสั่งสเกลาร์ 64 บิตและคำสั่งเวกเตอร์แบบคำสั่งเดียว ข้อมูลหลายชุด (SIMD) 64 ไบต์ ^{[ 31 ]}หน่วยจำนวนเต็มผสมผสานคอมพิวเตอร์ชุดคำสั่งลดรูป ( RISC-V ) และคำสั่งแบบกำหนดเอง โดยรองรับจำนวนเต็ม 8, 16, 32 หรือ 64 บิต หน่วยคณิตศาสตร์เวกเตอร์แบบกำหนดเองได้รับการปรับให้เหมาะสมสำหรับเคอร์เนลการเรียนรู้ของเครื่องและรองรับรูปแบบข้อมูลหลายรูปแบบ โดยมีความแม่นยำและช่วงตัวเลขที่หลากหลาย ซึ่งหลายรูปแบบสามารถประกอบเข้าด้วย กันได้โดยคอมไพเลอร์ ^{[ 5 ]}สามารถใช้รูปแบบเวกเตอร์ได้พร้อมกันสูงสุด 16 รูปแบบ^{[ 5 ]}

โหนด

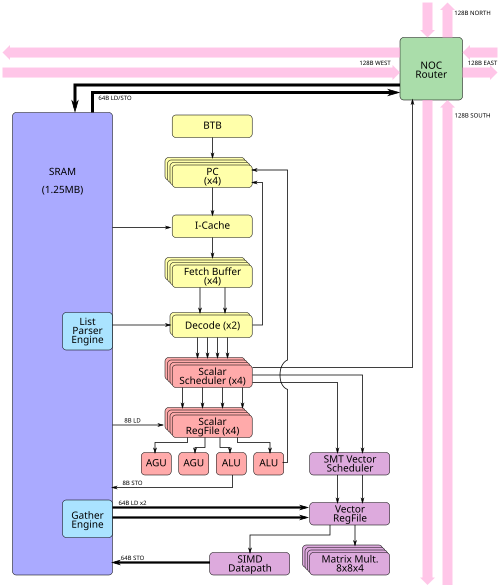

แต่ละโหนด D1 ใช้หน้าต่างดึงข้อมูลขนาด 32 ไบต์ที่เก็บคำสั่งได้สูงสุดแปดคำสั่ง คำสั่งเหล่านี้จะถูกป้อนไปยังตัวถอดรหัสแบบแปดช่องซึ่งรองรับสองเธรดต่อรอบ ตามด้วยตัวกำหนดตารางเวลาสเกลาร์ SMT แบบสี่ช่องสี่ทิศทางซึ่งมีหน่วยจำนวนเต็มสองหน่วย หน่วยที่อยู่สองหน่วย และไฟล์รีจิสเตอร์หนึ่งไฟล์ต่อเธรด คำสั่งเวกเตอร์จะถูกส่งต่อไปตามไปป์ไลน์ไปยังตัวกำหนดตารางเวลาเวกเตอร์เฉพาะที่มี SMT แบบสองทิศทาง ซึ่งจะป้อนไปยังหน่วย SIMD ขนาด 64 ไบต์หรือหน่วยคูณเมทริกซ์ 8×8×4 สี่หน่วย^{[ 31 ]}

เรา เตอร์ เครือข่ายบนชิป (NOC) เชื่อมต่อคอร์เข้ากับเครือข่ายแบบตาข่ายสองมิติ สามารถส่งแพ็กเก็ตเข้าและแพ็กเก็ตออกได้หนึ่งแพ็กเก็ตในทุกทิศทางทั้งสี่ทิศทางไปยัง/จากโหนดเพื่อนบ้านแต่ละโหนด พร้อมกับการอ่าน 64 ไบต์หนึ่งครั้งและการเขียน 64 ไบต์หนึ่งครั้งไปยัง SRAM ในพื้นที่ต่อรอบสัญญาณนาฬิกา^{[ 31 ]}

การทำงาน พื้นฐานของฮาร์ดแวร์จะถ่ายโอนข้อมูลเซมาฟอร์และข้อจำกัดของบาเรียร์ระหว่างหน่วยความจำและซีพียู หน่วยความ จำแบบซิงโครนัสไดนามิกแรมแอดเดรสเรท 4 สองเท่า (DDR4) ทั่วทั้ง ระบบทำงานเหมือนกับหน่วยเก็บข้อมูลขนาดใหญ่

หน่วยความจำ

แต่ละคอร์มี หน่วยความจำหลัก SRAM ขนาด1.25 เมกะไบต์ (MB) ความเร็วในการโหลดและจัดเก็บข้อมูลสูงถึง 400 กิกะไบต์ (GB) ต่อวินาที และ 270 GB/วินาที ตามลำดับ ชิปมีคำสั่งการถ่ายโอนข้อมูลระหว่างคอร์โดยตรง แต่ละ SRAM มีตัวแยกวิเคราะห์รายการที่ไม่ซ้ำกันซึ่งป้อนตัวถอดรหัสสองตัวและเอ็นจิ้นการรวบรวมซึ่งป้อนไฟล์รีจิสเตอร์เวกเตอร์ ซึ่งทั้งหมดนี้สามารถถ่ายโอนข้อมูลระหว่างโหนดได้โดยตรง^{[ 5 ]}

ตาย

โหนด (คอร์) จำนวน 12 โหนดถูกจัดกลุ่มเป็นบล็อกท้องถิ่น โหนดถูกจัดเรียงเป็นอาร์เรย์ 18×20 บนไดเดียว ซึ่งมีคอร์ 354 คอร์ที่พร้อมใช้งานสำหรับแอปพลิเคชัน^{[ 5 ]}ไดทำงานที่ 2 กิกะเฮิร์ตซ์ (GHz) และมีSRAM รวม 440 MB (360 คอร์ × 1.25 MB/คอร์) ^{[ 5 ]}สามารถทำความเร็วได้ถึง 376 เทราฟลอปโดยใช้ตัวเลขจุดลอยตัว 16 บิต ( BF16 ) หรือใช้ตัวเลขจุดลอยตัว 8 บิตที่กำหนดค่าได้ (CFloat8) ซึ่งเป็นข้อเสนอของ Tesla ^{[ 18 ]}และ 22 เทราฟลอปที่ FP32

แต่ละไดประกอบด้วยช่อง สัญญาณซีเรียลไลเซอร์/ดีซีเรียลไลเซอร์แบบสองทิศทาง( SerDes ) จำนวน 576 ช่องตามแนวเส้นรอบวงเพื่อเชื่อมต่อกับไดอื่นๆ และเคลื่อนที่ด้วยความเร็ว 8  TB/วินาที ข้ามขอบทั้งสี่ของได^{[ 5 ]}ชิป D1 แต่ละตัวมีกำลังการออกแบบความร้อนประมาณ 400 วัตต์^{[ 32 ]}

กระเบื้องฝึกฝน

ชุด Training Tile ที่ระบายความร้อนด้วยน้ำประกอบด้วยชิป D1 จำนวน 25 ชิป เรียงเป็นอาร์เรย์ 5×5 ^{[ 5 ]}แต่ละไทล์รองรับ แบนด์วิดท์รวม 36 TB/วินาที ผ่านชิปอินพุต/เอาต์พุต (I/O) จำนวน 40 ชิป ซึ่งเป็นครึ่งหนึ่งของแบนด์วิดท์ของเครือข่ายชิปเมช แต่ละไทล์รองรับ แบนด์วิดท์ภายในไทล์ 10 TB/วินาที แต่ละไทล์มี หน่วยความจำ SRAM ขนาด 11 GB (ชิป D1 จำนวน 25 ชิป × 360 คอร์/D1 × 1.25  MB/คอร์) แต่ละไทล์มีประสิทธิภาพ 9  เพตาฟลอปที่ความแม่นยำ BF16/CFloat8 (ชิป D1 จำนวน 25 ชิป × 376  TFLOP/D1) แต่ละไทล์ใช้พลังงาน 15  กิโลวัตต์^{[ 5 ]} 288 แอมแปร์ที่ 52 โวลต์^{[ 32 ]}

Dojo รองรับเฟรมเวิร์กPyTorch "ไม่มีอะไรที่ระดับต่ำเท่า C หรือ C++ ไม่มีอะไรที่คล้ายกับCUDA เลย " ^{[ 5 ]} SRAM นำเสนอเป็นพื้นที่แอดเดรสเดียว^{[ 5 ]}

เนื่องจากFP32มีความแม่นยำและช่วงมากกว่าที่จำเป็นสำหรับงาน AI และFP16มีไม่เพียงพอ Tesla จึงได้คิดค้นรูปแบบจุดลอยตัวที่กำหนดค่าได้ 8 บิตและ 16 บิต (CFloat8 และ CFloat16 ตามลำดับ) ซึ่งช่วยให้คอมไพเลอร์สามารถตั้งค่า ความแม่นยำ ของแมนทิสซา และเลขชี้กำลังได้แบบไดนามิก โดยยอมรับความแม่นยำที่ต่ำกว่าเพื่อแลกกับ การประมวลผลเวกเตอร์ที่เร็วขึ้นและลดความต้องการพื้นที่จัดเก็บ^{[ 5 ] [ 18 ]}
