เครื่องตรวจจับรังสีอัลตราไวโอเลต (เรียกอีกอย่างว่าเครื่องตรวจจับ UVหรือเครื่องตรวจจับ UV-Vis ) ^{[ 1 ] [ 2 ]} เป็นเครื่องตรวจจับ โครมาโทกราฟีแบบไม่ทำลายชนิดหนึ่งซึ่งวัดปริมาณรังสีอัลตราไวโอเลตหรือแสงที่มองเห็นได้ซึ่งถูกดูดซับโดยส่วนประกอบของสารผสมที่ถูกชะล้างออกจากคอลัมน์โครมาโทกราฟี มักใช้เป็นเครื่องตรวจจับสำหรับ โคร มาโทกราฟีของเหลวประสิทธิภาพสูง^{[ 3 ]}

ระบบโครมาโทกราฟีของเหลวส่วนใหญ่ติดตั้ง เครื่องตรวจจับ การดูดกลืนแสงอัลตราไวโอเลต (UV)เครื่องตรวจจับ UV-Vis ที่ใช้กันทั่วไป ได้แก่ เครื่องตรวจจับความยาวคลื่นแปรผัน (VWD) เครื่องตรวจจับอาร์เรย์โฟโตไดโอด (PDA) และเครื่องตรวจจับอาร์เรย์ไดโอด (DAD) ^{[ 4 ]}เครื่องตรวจจับความยาวคลื่นแปรผันจะกำหนดความยาวคลื่นที่ต้องการสำหรับการตรวจจับไว้ล่วงหน้า ค่าการดูดกลืนแสงเป็นฟังก์ชันของเวลาจะถูกรวบรวมในรูปแบบกราฟิกที่เรียกว่าโครมาโทแกรม^{[ 5 ]}

ดังที่แสดงในรูปที่ 1 เครื่องตรวจจับเหล่านี้ประกอบด้วยแหล่งกำเนิดแสงองค์ประกอบการกระจายแสงซึ่งเป็นตะแกรงเลี้ยวเบนหรือปริซึมเซลล์ไหลซึ่งตัวอย่างจะไหลเข้ามาโดยตรงจากคอลัมน์โครมาโทกราฟี แท่นวางเลนส์และกระจก และไดโอดที่รับแสงจากระบบออปติคอลและแปลงเป็นสัญญาณที่แปรผันตามความเข้มของแสง เมื่อผู้ใช้เลือกความยาวคลื่นสำหรับเครื่องตรวจจับ ระบบออปติคอลจะหมุนตะแกรงหรือปริซึมในพื้นที่เพื่อให้ความยาวคลื่นที่ต้องการผ่านระบบออปติคอล จากนั้นผ่านเซลล์ไหลและไปถึงไดโอด เครื่องตรวจจับ UV/Vis จะสร้างโครมาโทแกรมเป็นเอาต์พุตสองมิติ (2D) โดยเอาต์พุตนี้จะแสดงเวลาบนแกน x และการตอบสนองในหน่วยการดูดกลืนแสง (AU) บนแกน y จากนั้นจึงนำโครมาโทแกรมมาวิเคราะห์โดยการหาพื้นที่ใต้เส้นโค้งของพีค แล้วหาเวลาการคงตัว (RT) จากจุดสูงสุดของพีคเพื่อระบุสารนั้น จากนั้นจึงทำการวิเคราะห์เชิงปริมาณโดยเปรียบเทียบพื้นที่ใต้เส้นโค้งของสารที่ได้กับพื้นที่ใต้เส้นโค้งของตัวอย่างที่มีความเข้มข้นที่ทราบแล้ว เช่น สารมาตรฐาน

ในช่วงไม่กี่ปีที่ผ่านมา เครื่องตรวจจับ UV-Vis แบบไดโอดอาร์เรย์ถูกนำมาใช้มากขึ้นในการรวบรวมสเปกตรัมทั้งหมด ณ ช่วงเวลาใดเวลาหนึ่งของการเก็บข้อมูล เครื่องตรวจจับแบบไดโอดอาร์เรย์ (DADs) จะรวบรวมสเปกตรัม UV ทั้งหมด ณ ทุกจุดของพีคที่ถูกชะล้างในขณะที่ทำงานเป็นเครื่องตรวจจับ UV-Vis แบบหลายความยาวคลื่น ด้วยวิธีนี้จะให้ข้อมูลเพิ่มเติม ซึ่งช่วยให้เข้าใจธรรมชาติของสารที่ปรากฏในโครมาโตแกรมได้มากขึ้นและช่วยในการระบุสารเหล่านั้น^{[ 6 ]} DADs เป็นเครื่องตรวจจับที่นิยมใช้ในการพัฒนาวิธีการ HPLC เนื่องจากช่วยให้ระบุพีคได้ดีขึ้น

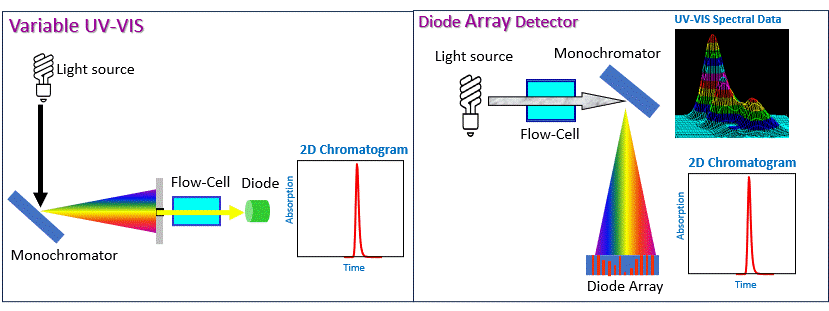

ภาพที่ 1 แสดงแผนผังระบบทางแสง แท่นวางอุปกรณ์ตรวจจับการดูดกลืนแสง UV-Vis แบบปรับได้ แสดงให้เห็นว่าเซลล์ไหล (flow cell) ถูกจัดวางอย่างไรหลังจากระบบทางแสง ซึ่งรวมถึงโมโนโครมาเตอร์ (monochromator) ซึ่งโดยทั่วไปจะมีช่องแคบและตะแกรงเคลื่อนที่ เพื่อให้แสงที่ความยาวคลื่นที่เลือกส่องไปยังโฟโตไดโอด อย่างไรก็ตาม แท่นวางอุปกรณ์ตรวจจับแบบอาร์เรย์ไดโอดถูกออกแบบให้เซลล์ไหลอยู่ก่อนส่วนประกอบทางแสง เพื่อให้ลำแสงที่มีสเปกตรัมทั้งหมดผ่านเข้าไป ส่วนประกอบทางแสงประกอบด้วยโมโนโครมาเตอร์และช่องแคบเช่นกัน แต่มีตะแกรงคงที่ซึ่งกระจายแสงไปยังองค์ประกอบการสร้างภาพแบบอาร์เรย์ไดโอด
