วัลมารา 69
| วัลมารา 69 | |
|---|---|

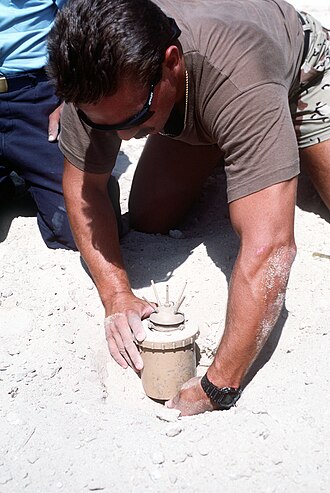

 ภาพถ่ายทุ่นระเบิด Valmara 69 ระหว่างการฝึกซ้อมของทีมหน่วยเก็บกู้และทำลายวัตถุระเบิด (EOD) ในประเทศคูเวต ปี 1992 | |
| พิมพ์ | ทุ่นระเบิดต่อต้านบุคคลแบบกระดอน |
| แหล่ง กำเนิด | อิตาลี |
| ข้อกำหนด | |
| มวล | 3.2 กก. |
| ความสูง | 205 มม. |
| เส้นผ่านศูนย์กลาง | 130 มม. |
| การเติม | องค์ประกอบ B |
| น้ำหนักบรรจุ | 0.42 กก. |
กลไกการระเบิด | ผลัก 10 กก. หรือ ดึง 6 กก. |
Valmara 69หรือV-69เป็นทุ่นระเบิดต่อต้านบุคคลแบบกระโดดข้าม สิ่งกีดขวาง ผลิตโดยบริษัท Valsella ของอิตาลี ทุ่นระเบิดนี้ได้รับการพัฒนามาจากทุ่นระเบิด V-59และถึงแม้ว่าปัจจุบันจะไม่มีการผลิตทุ่นระเบิดนี้ในอิตาลีแล้ว แต่ก็มีการผลิตสำเนาในประเทศอื่นๆ จำนวนมาก เช่น ทุ่นระเบิดตรวจจับโลหะแบบพลาสติกทั้งหมด "SPM-1" ที่ผลิตโดยประเทศสิงคโปร์
รุ่นที่ผลิตในแอฟริกาใต้เรียกว่า J-69 และเป็นแบบจำลองที่เหมือนกับรุ่นที่ผลิตในอิตาลีทุกประการ นอกจากนี้ยังมีการผลิตรุ่นที่มีง่ามตรงกลางเพียงง่ามเดียวด้วย แต่ปัจจุบันแอฟริกาใต้เลิกผลิตแล้ว เนื่องจากปฏิบัติตามข้อกำหนดของสนธิสัญญาห้ามทุ่นระเบิด
คำอธิบาย
ทุ่นระเบิดมีตัวเรือนพลาสติกทรงกระบอกสั้นสีเขียวมะกอกหรือสีทราย ภายในเป็นตัวเรือนเหล็กหุ้มตัวทุ่นระเบิด ด้านบนสุดของทุ่นระเบิดมีฝาครอบชนวนทรงกลมที่มีห้าแฉก ทุ่นระเบิดจะทำงานเมื่อฝาครอบชนวนเอียง ไม่ว่าจะเกิดจากแรงกดบนแฉกใดแฉกหนึ่งหรือแรงดึงจากสายลวดที่ติดอยู่ กลไกการ เอียง ของชนวน จะไม่ได้รับผลกระทบจากแรงดันเกิน เมื่อทุ่นระเบิดทำงานเข็มแทง ชนวนแบบสปริง จะยิงจานกระทบภายในชนวน ซึ่งจะจุดชนวนขับเคลื่อนที่ฐานของทุ่นระเบิด แรงขับดันจะส่งทุ่นระเบิดขึ้นจากพื้นดินและลอยขึ้นไปในอากาศ
เมื่อทุ่นระเบิดพุ่งขึ้นไปสูงประมาณ 50 เซนติเมตรเหนือพื้นดิน ซึ่งใช้เวลาน้อยกว่าหนึ่งวินาที สายเคเบิลที่เชื่อมต่อกับตัวทุ่นระเบิด (ซึ่งเป็นตัวที่ใช้ในการปล่อยทุ่นระเบิด) จะดึงเข็มจุดระเบิดแบบสปริงในตัวทุ่นระเบิด ทำให้ประจุระเบิดหลักระเบิดขึ้น ภายในปลอกพลาสติกที่หุ้มประจุระเบิดหลักนั้น มีเศษเหล็กที่ตัดแล้วประมาณ 1,000 ชิ้น ซึ่งจะถูกพุ่งออกไปด้วยความเร็วสูงในทุกทิศทาง ทุ่นระเบิดนี้มีรัศมีอันตรายถึงชีวิตที่ 25 เมตร แต่เศษชิ้นส่วนยังคงเป็นอันตรายในระยะไกลกว่านั้น เช่น สามารถทำให้เกิดบาดแผลลึกที่ดวงตาได้
ทุ่นระเบิดนี้มีปริมาณโลหะสูง ทำให้สามารถค้นหาได้ง่ายโดยใช้เครื่องตรวจจับโลหะอย่างไรก็ตาม เช่นเดียวกับทุ่นระเบิดแบบปิดกั้นส่วนใหญ่ ทุ่นระเบิด Valmara 69 ส่วนใหญ่ซ่อนอยู่ใต้ดินและอาจมองเห็นได้ยาก โดยเฉพาะอย่างยิ่งในพื้นที่รกทึบ นอกจากนี้ ทุ่นระเบิด Valmara 69 อาจถูกวางร่วมกับทุ่นระเบิดที่มีปริมาณโลหะต่ำเช่นVS-50 , VS MK2 , TS-50 , SB-33และSB-81ซึ่งทำให้กระบวนการเคลียร์ทุ่นระเบิดซับซ้อนยิ่งขึ้น
นอกจากนี้ Valsella ยังผลิต อุปกรณ์ป้องกันการเคลื่อนย้ายแบบอิเล็กทรอนิกส์แยกต่างหากอีกรุ่นหนึ่งที่เรียกว่า VS-AR อุปกรณ์นี้ทำงานโดยการเอียง ออกแบบมาโดยเฉพาะเพื่อติดตั้งกับผลิตภัณฑ์ของ Valsella ดังต่อไปนี้: ทุ่นระเบิดต่อต้านบุคคล VS-50 (รุ่นมาตรฐาน ไม่ใช่ VS-50AR) และ Valmara 69 รวมถึงทุ่นระเบิดต่อต้านรถถัง VS-1.6 และ VS-1.2 VS-AR4 มี อะแดปเตอร์สำหรับต่อ ชนวน หลายแบบ ซึ่งช่วยให้สามารถขันเข้ากับด้านล่างของทุ่นระเบิดเหล่านั้นได้ มีการหน่วงเวลาการจุดระเบิดแบบกลไก 10 นาที (เริ่มโดยการถอดหมุด) ตามด้วยการหน่วงเวลาการจุดระเบิดแบบอิเล็กทรอนิกส์ 30 นาที แหล่งพลังงานคือ แบตเตอรี่ 1.5 โวลต์สองก้อน และอายุการใช้งานนานกว่าหนึ่งปี
นกวัลมารา 69 พบได้ในแองโกลา อียิปต์ อิหร่าน อิรัก ตุรกี คูเวต โมซัมบิก ซูดาน และทะเลทรายซาฮาราตะวันตก
