เรือเหาะชั้น 23
| ชั้นเรียนที่ 23 | |
|---|---|

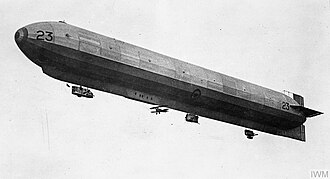

23r พร้อมเครื่องบินSopwith Camel ใต้ท้องเครื่อง | |
| ข้อมูลทั่วไป | |
| พิมพ์ | เรือเหาะฝึกหัด |
| สัญชาติ | สหราชอาณาจักร |
| ผู้ผลิต | วิคเกอร์ส ( 23rและR26 ), เบียร์ดมอร์ ( 24r ), อาร์มสตรอง-วิทเวิร์ธ ( 25r ) |
| จำนวนที่สร้าง | 4 |
| ประวัติศาสตร์ | |
| เที่ยวบินแรก | 19 กันยายน พ.ศ. 2460 |
เรือเหาะ ชั้น 23เป็นเรือเหาะแข็งที่ผลิตในสหราชอาณาจักรในช่วงสงครามโลกครั้งที่หนึ่งการพัฒนาเรือเหาะชั้น 23 เริ่มขึ้นในเดือนสิงหาคม ค.ศ. 1915 เมื่อ Vickers ได้รับคำขอให้ปรับปรุงการออกแบบ 9r โดยเพิ่มความจุของก๊าซด้วยการเพิ่มช่องเก็บก๊าซและเพิ่มความจุของเซลล์ก๊าซที่หัวเรือและท้ายเรือ[ 1 ]เรือเหาะชั้น 23 ได้รับการออกแบบโดย HB PrattและBarnes WallisจากVickers [ 2 ] Vickers สร้างเรือลำแรกและลำสุดท้ายจากทั้งหมดสี่ลำ เรืออีกสองลำสร้างโดยWilliam Beardmore and CompanyและArmstrong-Whitworthแม้ว่าเรือเหาะชั้น 23 จะไม่เคยถูกนำไปใช้ในการรบ แต่เรือทั้งสี่ลำได้ให้ข้อมูลการฝึกอบรมและข้อมูลทดลองที่มีค่ามากมายแก่ลูกเรือและนักออกแบบเรือเหาะของอังกฤษ แม้ว่าจะมีการวางแผนสร้างเรือเหล่านี้ทั้งหมด 17 ลำในเวลาเดียวกัน แต่ก็มีเพียงสี่ลำเท่านั้นที่ถูกสร้างขึ้น[ 3 ]พบว่าเรือเหาะชั้น 23 มีน้ำหนักมากเกินไป ทำให้ต้องยกเลิกโครงการและหันไปใช้เรือเหาะชั้น R23X ที่มีความประณีตกว่าแทน
การออกแบบและการพัฒนา

หลังจากข้อเสนอในเดือนกรกฎาคม พ.ศ. 2458 ให้สั่งซื้อเรือเหาะเพิ่มเติมที่มีดีไซน์เดียวกับรุ่น9rที่วิคเกอร์สกำลังสร้างอยู่ ในวันที่ 28 สิงหาคม วิคเกอร์สได้รับคำขอให้ออกแบบเรือเหาะรุ่นใหม่โดยอิงจากรุ่น 9r เพื่ออำนวยความสะดวกในการผลิตจำนวนมากอย่างรวดเร็ว จึงใช้โครงสร้างเฟรมขวางแบบเดียวกับรุ่น 9r แต่เพิ่มแรงยกโดยการเพิ่มช่องพิเศษและทำให้ส่วนหัวและส่วนท้ายกว้างขึ้นเพื่อรองรับถุงก๊าซขนาดใหญ่ขึ้น[ 4 ]โครงสร้างส่วนใหญ่ของเรือเหาะรุ่น 23 เหมือนกับรุ่น 9r [ 5 ]พลังงานมาจากเครื่องยนต์ โรลส์-รอยซ์ อีเกิล250 แรงม้า (190 กิโลวัตต์) จำนวน 4 เครื่อง [ 6 ]กระดูกงูภายนอกรูปสามเหลี่ยมมีส่วนที่กว้างขึ้นตรงกลางลำเรือซึ่งรวมช่องเก็บระเบิด ห้องนอน ห้องวิทยุ และห้องสุขา[ 7 ]กอนโดลา 3 ตัวถูกแขวนจากกระดูกงู กอนโดลาด้านหน้าประกอบด้วยห้องควบคุมและเครื่องยนต์หนึ่งเครื่องที่ขับเคลื่อนใบพัดหมุนได้สองใบ กอนโดลาที่สองตรงกลางลำเรือประกอบด้วยเครื่องยนต์สองเครื่อง แต่ละเครื่องขับเคลื่อนใบพัดผลักสี่ใบแบบตายตัวบน โครงยึด และกอนโดลาด้านท้ายเรือประกอบด้วยเครื่องยนต์เครื่องที่สี่ ที่ขับเคลื่อนใบพัดผลักสองใบเดี่ยวและรถควบคุมฉุกเฉิน[ 8 ]บัลลาสต์และเชื้อเพลิงถูกบรรทุกในถังตามแนวกระดูกงูหางเสือและลิฟต์เป็น แบบ กากบาท แบบร่าง การออกแบบได้รับการอนุมัติเมื่อวันที่ 10 ตุลาคม พ.ศ. 2458 [ 9 ]
การก่อสร้าง
ในขั้นต้นมีการสั่งซื้อตัวอย่างสามลำ ลำหนึ่งจะสร้างโดย Vickers ที่Barrow-in-Furness , Cumbria ลำที่สอง หมายเลข 24r สั่งซื้อจาก William Beardmore and Company ที่InchinnanในRenfrewshireประเทศสกอตแลนด์ และลำที่สาม หมายเลข 25r สั่งซื้อจากArmstrong-Whitworthที่Barlow, North Yorkshireส่วนประกอบหลายอย่างของเรือเหาะสร้างโดย Beardmore และ Armstrong ในเดือนธันวาคม กระทรวงการคลังอนุมัติการสร้างเรือเหาะเพิ่มอีกสิบหกลำ และตกลงเรื่องเงินกู้ของรัฐบาลสำหรับการสร้างโรงเก็บเรือเหาะเพิ่มเติม มีการสั่งซื้อเรือเหาะเพิ่มอีกหนึ่งลำจาก Vickers และอีกสองลำจาก Beardmore และ Armstrong อย่างไรก็ตาม ณ จุดนี้ กระทรวงการคลังได้เข้ามาแทรกแซง โดยปฏิเสธที่จะอนุญาตให้สร้างเรือเหาะเพิ่มอีกจนกว่าจะมีโรงเก็บเรือเหาะเพียงพอ[ 3 ] [ 9 ]
ประวัติการดำเนินงาน
23r

การก่อสร้างเริ่มต้นโดย Vickers เมื่อวันที่ 1 มกราคม 1916 การก่อสร้างล่าช้าเนื่องจากการขาดแคลนวัสดุ (รวมถึงการขาดแคลนผ้าลินินที่เกิดจากการลุกฮืออีสเตอร์ในไอร์แลนด์) และการนัดหยุดงาน การบินทดสอบเกิดขึ้นที่ Barrow เมื่อวันที่ 19 กันยายน 1917 [ 3 ]พบว่าเรือมีแรงยกน้อยกว่าที่กำหนดไว้ ดังนั้นเครื่องกำเนิดไฟฟ้า อุปกรณ์ระเบิด และเฟอร์นิเจอร์จึงถูกถอดออกเพื่อลดน้ำหนัก[ 10 ] เครื่องยนต์ Maybachขนาด240 แรงม้า (180 กิโลวัตต์)จากZeppelin L 33 ที่ตก ได้ ถูกนำมาใช้แทนที่เครื่องยนต์ Rolls-Royce ในห้องโดยสารด้านหลังใหม่ ซึ่งไม่มีระบบควบคุมฉุกเฉิน
23r บินไปยังฐานทัพอากาศนาวิกโยธินฮาวเดนยอร์กเชียร์ เมื่อวันที่ 15 ตุลาคม 1917 และจากนั้นไปยัง ฐานทัพ อากาศนาวิกโยธินพัลแฮม นอร์ฟอล์ก เมื่อวันที่ 29 ตุลาคม มันบินผ่านใจกลางกรุงลอนดอนเมื่อวันที่ 6 ธันวาคม ทำให้เมืองหยุดชะงักและก่อให้เกิดกระแสความรักชาติอย่างท่วมท้น แม้ว่าเครื่องหมายระบุตัวตนของเรือเหาะจะมองเห็นได้ชัดเจนสำหรับชาวลอนดอนหลายล้านคน แต่หน่วยงานเซ็นเซอร์ก็สั่งห้ามการเผยแพร่ชื่อของเรือเหาะ มีการทำสถิติการบินนาน 40 ชั่วโมง 8 นาที ในเดือนพฤษภาคม 1918 เช่นเดียวกับการทดลองอาวุธป้องกันตัว ได้แก่ปืน QF ขนาด2 ปอนด์40 มม. (1.57 นิ้ว)และปืนกลสามกระบอก กระสุนจากปืนใหญ่ทำให้เจ้าหน้าที่ภาคพื้นดินที่พัลแฮมตกใจเมื่อมันกระดอนจากพื้นแทนที่จะระเบิดอย่างไม่เป็นอันตราย ในเดือนกรกฎาคม มีการทดลองกับเครื่องบินรบแบบเกาะติดโดยหวังว่าพวกมันจะสามารถป้องกันเรือเหาะได้[ 11 ] ขั้นแรก เครื่องบิน Sopwith Camelแบบไร้คนขับ จากนั้นจึงเป็นแบบมีคนขับ ได้ถูกปล่อยขึ้นสู่อากาศอย่างประสบความสำเร็จ[ 7 ]ในเดือนพฤศจิกายน การทดลองได้เสร็จสิ้นลงอย่างประสบความสำเร็จด้วยเครื่องบิน Camel แบบมีคนขับอีกสองลำหมายเลข 23rบินเหนือการยอมจำนนของกองเรือดำน้ำเยอรมันที่Harwichในเดือนพฤศจิกายน พ.ศ. 2461 ก่อนที่จะได้รับการดัดแปลงเพื่อทดลองกับระบบจอดเรือแบบสามสายในเดือนมีนาคม พ.ศ. 2462 และถูกปลดประจำการในเดือนกันยายน พ.ศ. 2462 หลังจากใช้งานไปทั้งหมดประมาณ 320 ชั่วโมง[ 12 ]

24r
เมื่อมีการตัดสินใจลดน้ำหนักของรถไฟ23rและ25r ที่มีน้ำหนักเกิน ในเดือนตุลาคม พ.ศ. 2460 รถไฟ 24rก็ได้รับการทดสอบเช่นกัน พบว่าปัญหานั้นยิ่งแย่ลงไปอีก โดยรถไฟ 24rมีน้ำหนักมากกว่ารถไฟรุ่นเดียวกันประมาณ 1,500 ปอนด์ (680 กิโลกรัม) ซึ่งความแตกต่างนี้ในที่สุดก็ถูกตรวจสอบพบว่าเกิดจากการใช้ตัวยึดที่ใหญ่และหนักกว่าเล็กน้อยตลอดทั้งโครงสร้าง[ 12 ]จำเป็นต้องหาทางแก้ไขอย่างเร่งด่วน เนื่องจากโรงเก็บอุปกรณ์ก่อสร้างของ Beardmore จำเป็นต้องถูกเคลียร์เพื่อให้สามารถเริ่มงานสร้างR34 ได้ แต่ปัญหานี้กลับรุนแรงขึ้นเนื่องจาก รถไฟ 24rต้องการแรงยกมากที่สุดเท่าที่จะเป็นไปได้เพื่อให้สามารถวิ่งผ่านภูมิประเทศที่เป็นเนินเขาของสกอตแลนด์ได้อย่างปลอดภัย ในที่สุด จึงมีการตัดสินใจที่จะถอดรถขับเคลื่อนด้านท้ายออกทั้งหมด โดยถอดเครื่องยนต์และเครื่องจักรที่เกี่ยวข้องทั้งหมดออก แม้ว่าการทำเช่นนี้จะทำให้รถไฟ24rมีแรงยกมากเกินพอ แต่ก็จำกัดความเร็วสูงสุดไว้ที่ 35 ไมล์ต่อชั่วโมง (56 กิโลเมตรต่อชั่วโมง) [ 12 ]
เดิมทีตั้งใจว่าจะเปลี่ยนรถขับเคลื่อนท้ายลำด้วยรถที่มีน้ำหนักเบากว่า แต่ก็ไม่เคยดำเนินการ และเรือเหาะ 24rจึงปฏิบัติการตลอดช่วงสงครามด้วยเครื่องยนต์เพียงสามเครื่องเท่านั้น ในครั้งหนึ่ง เหตุการณ์นี้ทำให้เกิดสถานการณ์เหนือโขดหินบาสส์ซึ่งเรือเหาะถูกลมต้านพัดจนหยุดนิ่ง ไม่สามารถบินไปข้างหน้าได้เลย ในที่สุดก็ปลดประจำการในเดือนธันวาคม ค.ศ. 1919 โดยมีเวลาบินรวม 164 ชั่วโมง 40 นาที ในระยะทาง 4,200 ไมล์ (6,720 กิโลเมตร)
25r
25rสร้างโดยArmstrong-Whitworthและแล้วเสร็จห้าสัปดาห์หลังจาก23rในเดือนตุลาคม พ.ศ. 2460 เมื่อพบว่ามีปัญหาเรื่องน้ำหนักเช่นเดียวกันระหว่างการทดสอบการทรงตัวที่ดำเนินการในโรงเก็บเครื่องบินที่โรงงานเรือเหาะของ Armstrong-Whitworth ที่Barlow, North Yorkshireจึงได้ทำการลดน้ำหนักลงเช่นเดียวกัน และทำการบินทดสอบครั้งแรกในวันที่ 14 ตุลาคม พ.ศ. 2460 [ 13 ] ในการบินครั้งต่อมา ปัญหาอีกอย่างหนึ่งก็เกิดขึ้น คือ การกระเพื่อมของถุงก๊าซทำให้ ศูนย์กลางความดันของเรือเคลื่อนที่อย่างกะทันหันและคาดเดาไม่ได้ส่งผลให้เกิดความไม่เสถียร แม้จะมีปัญหานี้ เรือเหาะ (ซึ่งตอนนี้รู้จักกันในชื่อR 25 ) ก็ได้รับการยอมรับอย่างเป็นทางการให้เข้าประจำการในวันที่ 23 ธันวาคม พ.ศ. 2460 [ 13 ]และยังคงให้บริการต่อไปจนถึงเดือนกันยายน พ.ศ. 2462 ซึ่งในเวลานั้นได้บินไปแล้ว 221 ชั่วโมง 5 นาที และครอบคลุมระยะทาง 5,909 ไมล์ (9,454 กิโลเมตร)
อาร์.26
R.26 เป็นเรือเหาะลำแรกที่ได้รับการกำหนดชื่อภายใต้ระบบใหม่ โดยการเพิ่มคำนำหน้า "R" แทนที่จะเป็นคำต่อท้าย "r" สำหรับเรือเหาะแบบแข็ง ข้อดีคือ เรือเหาะลำนี้อยู่ในช่วงเริ่มต้นของการก่อสร้างเมื่อพบปัญหาเรื่องน้ำหนักของเรือเหาะรุ่นเดียวกัน ทำให้สามารถนำมาตรการลดน้ำหนักมาใช้ได้ตั้งแต่เริ่มต้น ในวันที่ 4-5 มิถุนายน 1918 เรือเหาะลำนี้ได้สร้างสถิติความทนทานใหม่สำหรับเรือเหาะ ชั้น 23โดยทำการลาดตระเวนเป็นเวลา 40 ชั่วโมง 40 นาที ร่วมกับ23r เรือเหาะ ลำนี้ได้ดูแลการยอมจำนนของเรือดำน้ำ เยอรมัน ที่ฮาร์วิช ก่อนที่จะถูกส่งไปทำการทดลองในช่วงต้นปี 1919 เพื่อตรวจสอบความเป็นไปได้ในการจอดเรือเหาะกลางแจ้ง แม้ว่าจะดูดีในตอนแรก แต่ในที่สุดตัวเรือเหาะก็เปียกฝน และต่อมาเรือเหาะก็ถูกพายุหิมะพัดจนตกพื้น แม้ว่าจะสามารถลอยขึ้นมาได้อีกครั้งโดยการถอดรถขับเคลื่อนออก แต่ความเสียหายทางโครงสร้างก็พบว่ามากเกินกว่าจะซ่อมแซมได้ และถูกปลดประจำการในวันที่ 10 มีนาคม[ 14 ]
ผู้ปฏิบัติงาน
ข้อกำหนด
ข้อมูลจาก[ 6 ]
ลักษณะทั่วไป
- ความยาว: 535 ฟุต 0 นิ้ว (163 เมตร)
- เส้นผ่านศูนย์กลาง: 53 ฟุต 0 นิ้ว (16 เมตร)
- ปริมาตร: 942,000 ลูกบาศก์ ฟุต (27,000 ลบ.ม. )
- ความสามารถในการยกสูงสุด: 14,600 ปอนด์ (6,600 กิโลกรัม)
- ระบบขับเคลื่อน: เครื่องยนต์ Rolls-Royce Eagle V12จำนวน 4 เครื่องกำลัง 250 แรงม้า (190 กิโลวัตต์) ต่อเครื่อง
ผลงาน
- ความเร็วสูงสุด: 52 ไมล์ต่อชั่วโมง (84 กิโลเมตรต่อชั่วโมง, 45 นอต)
ดูเพิ่มเติม
การพัฒนาที่เกี่ยวข้อง
หมายเหตุ
- ↑ไฮแฮม 1961, หน้า 133–134
- ↑มอว์ธอร์ป 1995, หน้า 125
- 1 2 3ไฮแฮม 1961, หน้า 135
- ↑ไฮแฮม 1961, หน้า 131–3
- ↑ไฮแฮม 1961, หน้า 134
- 1 2 "HMA 23" . มูลนิธิอนุรักษ์มรดกเรือเหาะ. สืบค้นเมื่อ3 มีนาคม 2014 .
- 1 2มอว์ธอร์ป 1995, หน้า 127
- ↑ "เครื่องบิน "ชั้น 23" แบบแข็ง เที่ยวบิน ที่ 1024 วันที่ 21 สิงหาคม 1919
- 1 2ไฮแฮม 1961 หน้า 134-5
- ↑ไฮแฮม 1961, หน้า 352
- ↑ฟิตซ์ซิมอนส์, หน้า 521.
- 1 2 3มอว์ธอร์ป 1995, หน้า 129
- 1 2แทปเปอร์ 1988, หน้า 94.
- ↑มอว์ธอร์ป 1995, หน้า 130
