ระบบขีปนาวุธ S-300
S -300 ( ชื่อเรียกของนาโต้คือ SA-10 Grumble ) เป็น ระบบ ขีปนาวุธพื้นสู่อากาศ ระยะไกลชุดหนึ่ง ที่พัฒนาโดยอดีต สหภาพโซเวียต ผลิตโดย บริษัท NPO Almaz สำหรับ...
ระบบขีปนาวุธ S-300
| ชื่อการรายงานของนาโต้ในตระกูล S-300 : SA-10 Grumble, SA-12 Giant/Gladiator, SA-20 Gargoyle, SA-N-6 Grumble, SA-N-20 Gargoyle | |
|---|---|
ส่วนประกอบ TELของระบบป้องกันภัยทางอากาศ S-300 ในการซ้อมขบวนพาเหรดวันแห่งชัยชนะมอสโก ปี 2009 ณ จัตุรัสแดงเมื่อวันที่ 28 เมษายน 2552 | |
| พิมพ์ | ระบบ ต่อต้านขีปนาวุธ และต่อต้านขีปนาวุธระยะไกลจากพื้นสู่อากาศ |
| แหล่ง กำเนิด | สหภาพโซเวียต |
| ประวัติการบริการ | |
| พร้อมให้ บริการ | ปี 1978–ปัจจุบัน |
| ใช้ โดย | ดูรายชื่อผู้ให้บริการ |
| สงคราม | |
| ประวัติการผลิต | |
| นักออกแบบ | อัลมาซ-อันเตย์ :
|
| ออกแบบ | พ.ศ. 2510–2548 [ 1 ] |
| ผู้ผลิต | MZiK [ 2 ] |
| ต้นทุนต่อหน่วย | ต้นทุนการส่งออก: 120–150 ล้านดอลลาร์สหรัฐ (ปีงบประมาณ 2010) สำหรับแบตเตอรี่[ 3 ] |
| ผลิต | พ.ศ. 2518 [ 4 ] –2554 (สำหรับ PS และ PM) [ 5 ] |
| ตัวแปร | ดูตัวเลือกต่างๆ |
S -300 ( ชื่อเรียกของนาโต้คือSA-10 Grumble ) เป็น ระบบขีปนาวุธพื้นสู่อากาศระยะไกลชุดหนึ่ง ที่พัฒนาโดยอดีต สหภาพโซเวียตผลิตโดยบริษัท NPO Almazสำหรับกองกำลังป้องกันภัยทางอากาศของโซเวียตเพื่อป้องกันการโจมตีทางอากาศและขีปนาวุธร่อน
รัสเซียยูเครนและประเทศอื่นๆ ในอดีตกลุ่มประเทศยุโรปตะวันออกรวมถึงบัลแกเรียและกรีซใช้สกุล เงินนี้ นอกจากนี้ จีนอิหร่านและประเทศอื่นๆ ในเอเชียก็ใช้สกุลเงินนี้เช่นกัน
ระบบทำงานอัตโนมัติอย่างสมบูรณ์ แม้ว่าการสังเกตและการใช้งานด้วยตนเองก็เป็นไปได้เช่นกัน[ 6 ]เรดาร์กำหนดเป้าหมายแต่ละตัวจะระบุเป้าหมายให้กับศูนย์บัญชาการกลาง ศูนย์บัญชาการกลางจะเปรียบเทียบข้อมูลที่ได้รับจากเรดาร์กำหนดเป้าหมายและกรองเป้าหมายปลอมออก ศูนย์บัญชาการกลางมีโหมดการตรวจจับเป้าหมาย ทั้งแบบแอคทีฟและ พาสซีฟ[ 7 ] [ 8 ]ขีปนาวุธมีระยะทำการสูงสุด40 กิโลเมตร (25 ไมล์)จากศูนย์บัญชาการกลาง
ระบบป้องกันภัยทางอากาศรุ่นต่อจาก S-300 คือS-400 (ชื่อเรียกของนาโต้คือSA-21 Growler ) ซึ่งเริ่มใช้งานเมื่อวันที่ 28 เมษายน 2550
รูปแบบต่างๆ และการอัปเกรด
ปัจจุบัน S-300 มีสามรุ่นหลัก ได้แก่ S-300V, S-300P และ S-300F การผลิต S-300 เริ่มขึ้นในปี 1975 [ 4 ]โดยการทดสอบรุ่น S-300P เสร็จสิ้นในปี 1978 การทดสอบรุ่น S-300V ดำเนินการในปี 1983 และความสามารถในการต่อต้านขีปนาวุธได้รับการทดสอบในปี 1987 [ 9 ]นับตั้งแต่นั้นมาก็มีรุ่นต่างๆ ออกมามากมาย โดยใช้ขีปนาวุธ ที่แตกต่างกัน เรดาร์ที่ได้ รับการปรับปรุง ความต้านทานต่อมาตรการ ตอบโต้ที่ดีขึ้น ระยะทำการที่ไกลขึ้น และความสามารถในการกำหนดเป้าหมายเครื่องบินที่บินในระดับความสูงต่ำมาก รวมถึงกระสุนที่เข้ามา เช่นขีปนาวุธต่อต้านรังสีหรือระเบิดร่อน
แผนผังตระกูลระบบ S-300
| ตระกูล S-300 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| เอส-300วี | เอส-300พี | เอส-300เอฟ | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| เอส-300วี1 | เอส-300วี2 | เอส-300พีที | เอส-300พีเอส | ป้อม | ริฟ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| เอส-300วีเอ็ม | เอส-300พีที-1 | เอส-300 พีเอ็ม | เอส-300พีเอ็มยู | ฟอร์ต-เอ็ม | ริฟ-เอ็ม | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| เฟโวริต-เอส | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| เอส-300วีเอ็ม1 | เอส-300วีเอ็ม2 | เอส-300พีที-1เอ | เอส-300 พีเอ็ม1 | เอส-300พีเอ็มยู1 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| แอนทีย์ 2500 | เอส-300 พีเอ็ม2 | เอส-300พีเอ็มยู2 | เวอร์ชันภายในประเทศ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| เอส-300วี4 | รายการโปรด | เวอร์ชันส่งออก | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| เอส-300วีเอ็มดี | เอส-400 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
เอส-300พี (เอสเอ-10)
การผลิตระบบ S-300P ทั้งหมดประกอบด้วยเครื่องยิง 3,000 เครื่องและขีปนาวุธ 28,000 ลูกจนถึงปี 2012 [ 10 ]
เอส-300พี/เอส-300พีที
S -300P / S-300PT ( ภาษารัสเซีย: С-300П/С-300ПТ , ชื่อเรียกของ NATO คือSA-10A Grumble A [ 11 ] ) เป็นรุ่นดั้งเดิมของ S-300 [ 1 ]คำ ต่อท้าย Pย่อมาจาก PVO-Strany ( ภาษารัสเซีย: противовоздушная оборона–страныหรือระบบป้องกันภัยทางอากาศของประเทศ) ในปี 1987 มีระบบเหล่านี้ใช้งานอยู่มากกว่า 80 ระบบ ส่วนใหญ่อยู่รอบๆ มอสโก หน่วย S-300PT ประกอบด้วยเรดาร์ตรวจการณ์ 36D6 (ชื่อเรียกของ NATO คือTin Shield ) ระบบควบคุมการยิง 30N6 ( FLAP LID ) และยานยิง 5P85-1 ยาน 5P85-1 เป็น รถ บรรทุกกึ่งพ่วง เรดาร์ตรวจจับระดับความสูงต่ำ 76N6 ( CLAM SHELL ) มักจะเป็นส่วนหนึ่งของหน่วยนี้ด้วย[ 12 ]
S-300PT มี เรดาร์ แบบอาร์เรย์สแกนอิเล็กทรอนิกส์แบบพาสซีฟและมีความสามารถในการโจมตีเป้าหมายหลายเป้าหมายด้วยระบบควบคุมการยิง เพียงระบบเดียว เนื่องจากระบบดั้งเดิมเป็นแบบกึ่งเคลื่อนที่ได้ จึงใช้เวลามากกว่าหนึ่งชั่วโมงในการตั้งค่าเพื่อยิง มีความเสี่ยงที่ระบบปล่อยขีปนาวุธแบบร้อน จะทำให้ แท่นปล่อยขีปนาวุธ (TEL) ไหม้เกรียม [ 13 ]
เดิมทีตั้งใจจะใช้ ระบบนำทางแบบ ติดตามผ่านขีปนาวุธ (TVM) อย่างไรก็ตาม ระบบ TVM มีปัญหาในการติดตามเป้าหมายที่ระดับความสูงต่ำกว่า500 เมตร (1,600 ฟุต)ทำให้ เครื่องบิน SEAD ที่เข้ามา สามารถใช้ภูมิประเทศมาบดบังเพื่อหลีกเลี่ยงการติดตามได้อย่างมีประสิทธิภาพ เพื่อปรับปรุงการติดตามเป้าหมายที่ระดับความสูงต่ำ จึง ได้เพิ่มระบบ นำทางคำสั่งเพื่อนำทางขีปนาวุธในช่วงแรกของการบิน[ 13 ]ซึ่งทำให้สามารถกำหนดระดับความสูงในการโจมตีขั้นต่ำได้ที่25 เมตร (82 ฟุต )
การปรับปรุง S-300P ส่งผลให้มีรุ่นย่อยหลายรุ่นสำหรับทั้งตลาดภายในประเทศและต่างประเทศ S-300PT-1 และ S-300PT-1A เป็นการอัพเกรดเพิ่มเติมจากระบบ S-300PT เดิม โดยใช้ขีปนาวุธ 5V55KD ใหม่และ วิธี การยิงแบบเย็นเวลาในการตั้งค่าระบบลดลงเหลือ 30 นาที และการเพิ่มประสิทธิภาพวิถีโคจรทำให้ 5V55KD สามารถยิงได้ไกลถึง75 กิโลเมตร (47 ไมล์ ) [ 13 ]
เอส-300พีเอส/เอส-300พีเอ็ม

S -300PS / S-300PM (รัสเซียС-300ПC / С-300ПМชื่อเรียกของ NATO คือSA-10B Grumble B [ 11 ] ) ได้รับการแนะนำในปี 1985 (ตามข้อมูลจากรัสเซีย) [ 14 ]และเป็นรุ่นเดียวที่เชื่อกันว่าติดตั้งหัวรบนิวเคลียร์ รุ่นนี้มีการนำรถยิงจรวด TEL ที่ทันสมัยและรถเรดาร์เคลื่อนที่และรถบัญชาการมาใช้ ซึ่งทั้งหมดนี้มีพื้นฐานมาจากรถบรรทุก MAZ-7910 8×8 [ 1 ]รุ่นนี้ยังมีขีปนาวุธ 5V55R รุ่นใหม่ ซึ่งเพิ่มระยะการโจมตีสูงสุดเป็น75 กม. (47 ไมล์)และนำ โหมดการนำทาง เรดาร์แบบกึ่งแอคที ฟ (SARH) มาใช้ [ 15 ] [ 16 ]เรดาร์ตรวจการณ์ของระบบเหล่านี้ได้รับการกำหนดชื่อเป็น30N6นอกจากนี้ ในรุ่นนี้ยังมีการแยกความแตกต่างระหว่างรถยิงจรวด TEL แบบขับเคลื่อนด้วยตนเองและแบบลากจูง รถพยาบาลฉุกเฉินแบบลากจูงมีรหัส 5P85T ส่วนรถพยาบาลฉุกเฉินแบบเคลื่อนที่ได้มีรหัส 5P85S และ 5P85D โดย 5P85D เป็นรถพยาบาลฉุกเฉินแบบ "รอง" ซึ่งถูกควบคุมโดยรถพยาบาลฉุกเฉินแบบ "หลัก" รุ่น 5P85S รถพยาบาลฉุกเฉินแบบ "หลัก" สามารถระบุได้จากตู้เก็บอุปกรณ์ขนาดใหญ่ที่อยู่ด้านหลังห้องโดยสาร ส่วนในรถพยาบาลฉุกเฉินแบบ "รอง" บริเวณนี้ไม่ได้ปิดล้อมและใช้สำหรับเก็บสายเคเบิลหรือยางอะไหล่
เอส-300พีเอ็มยู
การพัฒนารุ่นที่ทันสมัยสำหรับการส่งออก เรียกว่าS-300PMU ( ภาษารัสเซีย: С-300ПМУชื่อเรียกของ NATO คือSA-10C Grumble C [ 11 ] ) เสร็จสมบูรณ์ในปี 1985 [ 17 ]รุ่น PMU ถูกนำมาใช้กับขีปนาวุธ 5V55K (ระยะทำการ45–47 กิโลเมตร (28–29 ไมล์) ) และ 5V55R (ระยะทำการ75–90 กิโลเมตร (47–56 ไมล์) ) [ 18 ] [ 19 ]เรดาร์ที่ใช้สำหรับระบบ S-300PMU ประกอบด้วยเรดาร์ตรวจจับเป้าหมาย 30N6 (NATO: "Flap Lid"), เรดาร์ตรวจจับระดับความสูงต่ำ 76N6 (NATO: "Clam Shell") และเรดาร์ค้นหา 3 มิติ ST-68U (NATO: "Tin Shield") [ 20 ]นอกจากนี้ เรดาร์ 64N6 (NATO: "บิ๊กเบิร์ด") ยังถูกใช้เป็นเรดาร์ค้นหาที่ศูนย์บัญชาการกรม (กรม S-300PMU โดยทั่วไปประกอบด้วยแบตเตอรี่ขีปนาวุธสามชุด) [ 19 ] S-300PMU สามารถโจมตีเป้าหมายที่มีพื้นที่หน้าตัดเรดาร์อย่างน้อย0.2 ตารางเมตร (2.2 ตารางฟุต)และความเร็วสูงสุด1,300 เมตรต่อวินาที (4,300 ฟุต/วินาที)ที่ระดับความสูงระหว่าง25 เมตร (82 ฟุต)ถึง27,000 เมตร (89,000 ฟุต) [ 21 ] นอกจาก นี้ยังสามารถโจมตีเป้าหมายบนพื้นผิวได้ในระยะทางสูงสุด30 กิโลเมตร (19 ไมล์ ) [ 21 ]

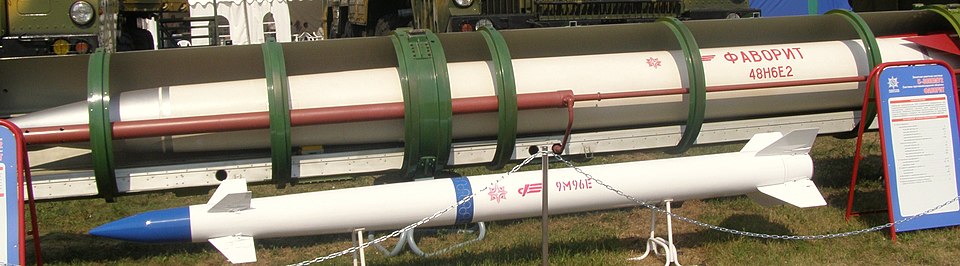

S-300PMU-1/2 (SA-20A/B)

เดอะS-300PMU-1 ( ภาษารัสเซีย: С-300ПМУ-1 , ชื่อเรียกของ NATO คือSA-20A Gargoyle [ 11 ] ) ได้รับการแนะนำในปี 1993 เช่นกัน โดยใช้ขีปนาวุธ 48N6 รุ่นใหม่และขนาดใหญ่กว่าเป็นครั้งแรกในระบบภาคพื้นดิน และยังคงรักษาการปรับปรุงประสิทธิภาพทั้งหมดจากรุ่น S-300PM ไว้เช่นเดิม รวมถึงความเร็วที่เพิ่มขึ้น ระยะทำการ ระบบนำทาง SAGG และความสามารถในการต่อต้านขีปนาวุธ[ 22 ]หัวรบมีขนาดเล็กกว่ารุ่นสำหรับกองทัพเรือเล็กน้อย โดยมี น้ำหนัก 143 กก. (315 ปอนด์)รุ่นนี้ยังมีการนำเรดาร์ 30N6E TOMB STONE รุ่นใหม่ที่มีประสิทธิภาพมากขึ้นมาใช้ด้วย
ระบบ S-300PMU-1 เปิดตัวในปี 1993 ซึ่งเป็นครั้งแรกที่ใช้ขีปนาวุธหลายประเภทในระบบเดียว นอกเหนือจากขีปนาวุธ 5V55R และ 48N6E แล้ว S-300PMU-1 ยังสามารถใช้ขีปนาวุธใหม่สองรุ่น ได้แก่ 9M96E1 และ 9M96E2 ซึ่งมีขนาดเล็กกว่าขีปนาวุธรุ่นก่อนอย่างมาก โดยมีน้ำหนัก330 และ 420 กิโลกรัม (730 และ 930 ปอนด์)ตามลำดับ และบรรทุกหัวรบขนาดเล็กกว่าที่24 กิโลกรัม (53 ปอนด์)ขีปนาวุธ 9M96E1 มีระยะทำการ1–40 กิโลเมตร (0.62–25 ไมล์)และ 9M96E2 มี ระยะทำการ 1–120 กิโลเมตร (0.62–75 ไมล์)ยังคงบรรทุกขีปนาวุธ 4 ลูกต่อแท่นยิง (TEL) แทนที่จะอาศัยเพียงครีบอากาศพลศาสตร์ในการบังคับทิศทาง พวกมันใช้ระบบพลศาสตร์ของก๊าซซึ่งช่วยให้มีโอกาสทำลายเป้าหมาย ได้ดีเยี่ยม (P ) แม้ว่าหัวรบจะมีขนาดเล็กกว่ามากก็ตาม ค่า P ประมาณอยู่ที่ 0.7 เมื่อเทียบกับขีปนาวุธทางยุทธวิธีไม่ว่าจะเป็นขีปนาวุธชนิดใดก็ตาม โดยทั่วไปแล้ว S-300PMU-1 จะใช้ระบบควบคุมและสั่งการ 83M6E แม้ว่าจะสามารถใช้งานร่วมกับระบบควบคุมและสั่งการ Baikal-1E และ Senezh-M1E CCS รุ่นเก่าได้เช่นกัน ระบบ 83M6E ประกอบด้วย เรดาร์ตรวจการณ์/ตรวจจับ 64N6E ( BIG BIRD ) เรดาร์ควบคุมการยิง/ส่องสว่างและนำทางที่ใช้คือ 30N6E(1) ซึ่งอาจจับคู่กับเรดาร์ตรวจจับระดับความสูงต่ำ 76N6 และเรดาร์ตรวจจับทุกระดับความสูง 96L6E ระบบบัญชาการและควบคุม 83M6E สามารถควบคุม TEL ได้มากถึง 12 เครื่อง ทั้งยานพาหนะขับเคลื่อนด้วยตนเอง 5P85SE และเครื่องยิงลากจูง 5P85TE โดยทั่วไปแล้ว ยานพาหนะสนับสนุนก็รวมอยู่ด้วย เช่น ยานพาหนะลากจูง 40V6M ซึ่งมีไว้สำหรับยกเสาเสาอากาศ[ 23 ]
จีนได้พัฒนา S-300PMU-1 เวอร์ชันของตนเอง ซึ่งเรียกว่าHQ-15ก่อนหน้านี้ ขีปนาวุธดังกล่าวถูกกล่าวถึงในสถาบันวิจัยของตะวันตกในชื่อ HQ-10 ซึ่งทำให้เกิดความสับสนกับระบบขีปนาวุธป้องกันจุดระยะสั้นHQ-10 ที่ไม่เกี่ยวข้อง [ 24 ]

เดอะS-300PMU-2 Favorit ( ภาษารัสเซีย: С-300ПМУ-2 Фаворит , ชื่อเรียกของ NATO คือSA-20B Gargoyle [ 11 ] ) เปิดตัวในปี 1997 (นำเสนอพร้อมใช้งานในปี 1996) เป็นการอัพเกรดจาก S-300PMU-1 โดยมีระยะทำการ195 กม. (121 ไมล์)พร้อมกับการนำขีปนาวุธ 48N6E2 มาใช้ ระบบนี้เห็นได้ชัดว่าสามารถต่อต้านได้ไม่เพียงแต่ขีปนาวุธระยะสั้น เท่านั้น แต่ยังรวมถึงขีปนาวุธระยะกลางด้วย ระบบนี้ใช้ระบบควบคุมและสั่งการ 83M6E2 ซึ่งประกอบด้วยรถบัญชาการ 54K6E2 และ เรดาร์ตรวจการณ์/ตรวจจับ 64N6E2และใช้เรดาร์ควบคุมการยิง/ส่องสว่างและนำทาง 30N6E2 เช่นเดียวกับ S-300PMU-1 สามารถควบคุม TEL ได้ 12 เครื่อง โดยใช้เครื่องยิงแบบขับเคลื่อนด้วยตนเอง 5P85SE2 และเครื่องยิงแบบพ่วง 5P85TE2 ผสมกันได้ นอกจากนี้ยังสามารถใช้เรดาร์ตรวจจับทุกระดับความสูง 96L6E และเรดาร์ตรวจจับระดับความสูงต่ำ 76N6 ได้อีกด้วย[ 25 ] [ 24 ]
เอส-300เอฟ
S-300F ประจำการในทะเล (SA-N-6)
ระบบป้องกันภัยทางอากาศ S-300F Fort (ภาษารัสเซีย: С-300Ф, รหัสกระทรวงกลาโหมสหรัฐฯ: SA-N-6, ตัวอักษร F ต่อท้ายมาจากภาษารัสเซีย: Флотская หรือ Naval) เปิดตัวในปี 1984 ในฐานะระบบ S-300P รุ่นสำหรับใช้งานบนเรือ (กองทัพเรือ) ที่พัฒนาโดยบริษัทAltair โดยใช้ขีปนาวุธรุ่นใหม่ 5V55RM ที่มีระยะทำการ7–90 กิโลเมตร( 4.3–56 ไมล์ ; 3.8–49 ไมล์ทะเล) และความเร็วสูงสุดของเป้าหมายถึงMach 4 ขณะที่ระดับความสูงในการโจมตีลดลงเหลือ25–25,000 เมตร (82–82,021 ฟุต)ระบบสำหรับกองทัพเรือนี้ใช้เรดาร์ TOP SAIL หรือ TOP STEER, TOP PAIR และ 3R41 Volna (TOP DOME) และใช้ระบบนำทางด้วยคำสั่งในโหมด SARH สุดท้าย ระบบนี้ได้รับการติดตั้งและทดสอบในทะเลครั้งแรกบนเรือลาดตระเวนชั้นคาราและยังติดตั้งบนเรือลาดตระเวนชั้นสลาวาและเรือประจัญบานชั้นคิรอฟ ด้วย โดยจัดเก็บไว้ในแท่นยิงหมุน 8 ลูก จำนวน 8 แท่น (สำหรับชั้นสลาวา) หรือ 12 แท่น (สำหรับชั้นคิรอฟ) ใต้ดาดฟ้า รุ่นส่งออกของระบบนี้เรียกว่าริฟ ( ภาษารัสเซีย: Рифหรือแนวปะการัง ) ส่วนชื่อที่ นาโต้ใช้ ซึ่งพบได้ในภาษาพูดทั่วไป คือกรั๊บเบิล (Grumble )
เครื่องบิน S-300FM ประจำการในทะเล (SA-N-20)
ระบบS-300FM Fort-M ( ภาษารัสเซีย: С-300ФМ , รหัสกระทรวงกลาโหมสหรัฐฯ: SA-N-20 ) เป็นอีกรุ่นหนึ่งของระบบสำหรับกองทัพเรือ ติดตั้งเฉพาะบนเรือลาดตระเวนชั้นKirov ชื่อ Pyotr Velikiyและใช้ขีปนาวุธรุ่นใหม่ 48N6 ระบบนี้เปิดตัวในปี 1990 มีความเร็วของขีปนาวุธประมาณ Mach 6 สำหรับความเร็วสูงสุดในการโจมตีเป้าหมายที่ Mach 8.5 ขนาดหัวรบ150 กก. (330 ปอนด์)ระยะทำการ5–150 กม. (3.1–93 ไมล์)และระดับความสูง10–27 กม. (6.2–16.8 ไมล์)ขีปนาวุธรุ่นใหม่นี้ยังใช้ ระบบนำทางแบบติดตาม เป้าหมายด้วยขีปนาวุธ (track-via-missile guidance) และความสามารถในการสกัดกั้นขีปนาวุธพิสัยใกล้ ระบบนี้ใช้เรดาร์ TOMB STONE MOD แทนเรดาร์ TOP DOME รุ่นส่งออกเรียกว่าRif- M ในปี 2545 จีนได้ซื้อระบบ Rif-M จำนวน 2 ระบบ และติดตั้งบนเรือพิฆาตต่อต้านอากาศยานType 051C
S-300V (SA-12)

S-300V ซึ่งเริ่มต้นด้วยขีปนาวุธ 9M83 เข้าประจำการในปี พ.ศ. 2526 และได้รับการบูรณาการอย่างสมบูรณ์ในปี พ.ศ. 2531 [ 8 ] [ 26 ] [ 27 ]

ระบบ 9K81 S-300V Antey-300 ( ภาษารัสเซีย: 9К81 С-300В Антей-300 – ตั้งชื่อตามAntaeusชื่อเรียกของ NATO คือSA-12 Gladiator/Giant ) แตกต่างจากแบบอื่นๆ ในซีรีส์[ 8 ]มันถูกสร้างโดยAnteyแทนที่จะเป็น Almaz [ 28 ]และขีปนาวุธ 9M82 และ 9M83 ของมันได้รับการออกแบบโดย NPO Novatorคำ ต่อท้าย VหมายถึงVoyska (กองกำลังภาคพื้นดิน) มันถูกออกแบบมาให้เป็นระบบป้องกันภัยทางอากาศระดับสูงสุดของกองทัพบก แทนที่2K11 Krugโดยให้การป้องกันขีปนาวุธ ขีปนาวุธร่อน และเครื่องบิน ขีปนาวุธ 9M83 (SA-12A Gladiator) มีระยะทำการสูงสุดประมาณ75 กิโลเมตร (47 ไมล์)ในขณะที่ขีปนาวุธ 9M82 (SA-12B Giant) สามารถโจมตีเป้าหมายได้ไกลถึง100 กิโลเมตร (62 ไมล์)และที่ระดับความสูงประมาณ32 กิโลเมตร (20 ไมล์)ในทั้งสองกรณี หัวรบมีน้ำหนักประมาณ150 กิโลกรัม (330 ปอนด์ )
แม้ว่าจะถูกสร้างขึ้นจากโครงการเดียวกัน จึงมีชื่อเรียก S-300 ร่วมกับระบบป้องกันภัยทางอากาศ S-300P แต่ S-300V มีลำดับความสำคัญที่แตกต่างกัน ส่งผลให้มีการออกแบบที่แตกต่างกัน ระบบ S-300V บรรทุกบน รถลำเลียง แบบตีนตะขาบ MT-T ซึ่งทำให้มีความคล่องตัวในการเคลื่อนที่ข้ามภูมิประเทศได้ดีกว่า S-300P ที่เคลื่อนที่บนรถลำเลียงแบบล้อ 8×8 ระบบค้นหา ติดตาม และสั่งการของ S-300V กระจายตัวมากกว่า S-300P ตัวอย่างเช่น ในขณะที่ทั้งสองระบบมีเรดาร์สแกนเชิงกลสำหรับการตรวจจับเป้าหมาย (9S15 BILL BOARD A ) แต่ระบบ 9S32 GRILL PANระดับแบตเตอรี่มีความสามารถในการค้นหาอัตโนมัติ และ SARH ถูกมอบหมายให้กับเรดาร์ส่องสว่างบนรถลำเลียงและติดตั้งขีปนาวุธ (TELAR) ระบบ 30N6 FLAP LID รุ่นแรกๆ บน S-300P ทำหน้าที่ติดตามและส่องสว่าง แต่ไม่มีความสามารถในการค้นหาอัตโนมัติ (ได้รับการอัพเกรดในภายหลัง) 9S15 สามารถดำเนินการค้นหาเป้าหมายแบบแอคทีฟ (3 พิกัด) และแบบพาสซีฟ (2 ตำแหน่ง) พร้อมกันได้[ 8 ]


S-300V ให้ความสำคัญกับ ภารกิจ ต่อต้านขีปนาวุธ (ABM) มากขึ้น โดยมีขีปนาวุธต่อต้านขีปนาวุธ 9M82 (SA-12B Giant ) โดยเฉพาะ ขีปนาวุธนี้มีขนาดใหญ่กว่าและสามารถติดตั้งได้เพียงสองลูกต่อ TELAR หนึ่งตัวเท่านั้น นอกจากนี้ยังมีเรดาร์ ABM โดยเฉพาะ คือ เรดาร์แบบ phased-array 9S19 HIGH SCREENในระดับกองพัน กองพัน S-300V ทั่วไปประกอบด้วยหน่วยตรวจจับและกำหนดเป้าหมาย เรดาร์นำทาง และ TELAR สูงสุด 6 ตัว หน่วยตรวจจับและกำหนดเป้าหมายประกอบด้วยศูนย์บัญชาการ 9S457-1 เรดาร์ตรวจการณ์รอบทิศทาง 9S15MV หรือ 9S15MT BILL BOARD และ เรดาร์ตรวจการณ์ภาค 9S19M2 HIGH SCREEN [ 29 ] S-300V ใช้เรดาร์นำทางแบบหลายช่องสัญญาณ 9S32-1 GRILL PANสามารถใช้ยานพาหนะยิงขีปนาวุธได้สี่ประเภทกับระบบนี้: [ 29 ]

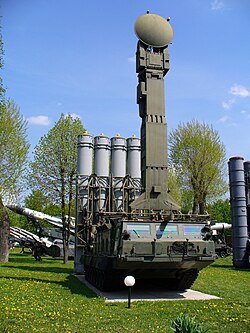

- ยานพาหนะ Transporter Erector Launcher and Radar (TELAR) ซึ่งไม่เพียงแต่ขนส่งขีปนาวุธเท่านั้น แต่ยังยิงและนำทางขีปนาวุธด้วย (รวมถึงการส่องสว่างด้วยเรดาร์และการกำหนดเป้าหมาย[ 30 ] ) มีสองรุ่น ได้แก่ 9A83-1 TELAR ที่บรรจุขีปนาวุธ 9M83 Gladiator สี่ลูก และ 9A82 TELAR ที่บรรจุขีปนาวุธ 9M82 Giant สองลูก[ 29 ]
- ยานปล่อย/บรรจุขีปนาวุธ (LLV) ทำหน้าที่ขนส่งขีปนาวุธและบรรจุขีปนาวุธใหม่ให้กับ TELAR รวมถึงยิงขีปนาวุธภายใต้การควบคุมของ TELAR โดยมีสองรุ่นคือ รุ่น 9A84 LLV บรรจุขีปนาวุธ 9M83 Gladiator สองลูก และรุ่น 9A85 LLV บรรจุขีปนาวุธ 9M82 Giant สองลูก
ระยะการตรวจจับเป้าหมายสำหรับเรดาร์แต่ละตัวจะแตกต่างกันไปตามพื้นที่หน้าตัดเรดาร์ของเป้าหมาย: [ 31 ]
- 9S15M – 330 กิโลเมตร (210 ไมล์)โดยมีหน้าตัดขนาด10 ตารางเมตร (110 ตารางฟุต) และ 240 กิโลเมตร (150 ไมล์)โดยมีหน้าตัดขนาด3 ตารางเมตร (32 ตารางฟุต)
- 9S19M2 – ยาว 175 กิโลเมตร (109 ไมล์)มีหน้าตัดที่ไม่ทราบแน่ชัด ประกอบด้วยอาร์เรย์สแกนอิเล็กทรอนิกส์แบบพาสซีฟสองชุดที่มีความต้านทานต่อการรบกวนสูงมาก
- 9S32M (TELAR 9A82/9A83) – ระยะทำการจำกัดอยู่ที่200 กิโลเมตร (120 ไมล์)สามารถทำงานได้อย่างอิสระ หรือรับการกำหนดเป้าหมายจาก S-300V หรือระบบข้อมูลการกำหนดเป้าหมายอื่นๆ (เครื่องบิน AWACS และเรดาร์ภาคพื้นดินต่างๆ) สามารถตรวจจับเป้าหมายที่มีพื้นที่หน้าตัดเรดาร์0.1 ตารางเมตร (1.1 ตารางฟุต)ได้ในระยะสูงสุด140 กิโลเมตร (87 ไมล์)และล็อกเป้าหมายได้ที่ระยะ120 กิโลเมตร (75 ไมล์ ) ระยะการตรวจจับของ 9S32 ต่อขีปนาวุธ MGM-52 Lance คือ60 กิโลเมตร (37 ไมล์)ขีปนาวุธเครื่องบิน80 กิโลเมตร (50 ไมล์)และขีปนาวุธเครื่องบินขับไล่หรือขีปนาวุธข้ามทวีป ( MGM-31 Pershing ) 140 กิโลเมตร (87 ไมล์) (ซึ่งสหรัฐฯ ได้ปลดประจำการทั้งหมดในปี 1991) [ 32 ] [ 33 ]
- ความสามารถในการโจมตีเป้าหมายที่มีพื้นที่หน้าตัด0.05 ตารางเมตร (0.54 ตารางฟุต)ในระยะ30 กิโลเมตร (19 ไมล์) (ระบบเล็งเป้าในจรวด (10/3 วินาทีก่อนที่ขีปนาวุธจะพุ่งชนเป้าหมาย)) นอกจากนี้ ระบบนำทางภายในจรวดจะเสริมคำสั่งจากระบบนำทางขีปนาวุธ 9A82/9A83 และ 9S32 และระบบนำทางขีปนาวุธจะทำงานโดยอัตโนมัติร่วมกับการส่องสว่างและการแผ่รังสีของเรดาร์ 9A82/9A83
ระบบ S-300V อาจถูกควบคุมโดยระบบศูนย์บัญชาการ ระดับสูง 9S52 Polyana-D4ซึ่งบูรณาการเข้ากับระบบขีปนาวุธ Bukในระดับกองพล
จีนได้สร้าง S-300V เวอร์ชันของตนเองขึ้นมา โดยเรียกว่าHQ- 18 [ 29 ]
S-300VM (SA-23)
ระบบS-300VM ( Antey 2500 ) เป็นรุ่นปรับปรุงของ S-300V ประกอบด้วยรถบัญชาการใหม่ 9S457ME และเรดาร์รุ่นใหม่ ได้แก่เรดาร์ตรวจการณ์รอบทิศทาง 9S15M2, 9S15MT2E และ 9S15MV2E และเรดาร์ตรวจการณ์เฉพาะพื้นที่ 9S19ME เรดาร์นำทางที่ได้รับการปรับปรุงมี ดัชนี GRAUเป็น 9S32ME ระบบยังคงสามารถใช้งาน TELAR ได้สูงสุด 6 เครื่องยิงขีปนาวุธ 9A84ME (สูงสุด 4 ลูก) และรถยิง/บรรจุขีปนาวุธได้สูงสุด 6 คันต่อเครื่องยิง (คันละ 2 ลูก) รุ่นปรับปรุงใหม่ที่เรียกว่า S-300V4 จะถูกส่งมอบให้กับกองทัพรัสเซียในปี 2011
ระบบ Antey-2500 เป็นรุ่นส่งออกที่พัฒนาแยกต่างหากจากตระกูล S-300 และถูกส่งออกไปยังเวเนซุเอลาในราคาประมาณ 1 พันล้านดอลลาร์สหรัฐ ระบบนี้มีขีปนาวุธประเภทเดียวในสองเวอร์ชัน คือ รุ่นพื้นฐานและรุ่นปรับปรุง โดยมีขั้นตอนการยิงต่อเนื่องที่เพิ่มระยะทำการเป็นสองเท่า (สูงสุด200 กม. (120 ไมล์)ตามข้อมูลอื่น สูงสุด250 กม. (160 ไมล์) ) และสามารถโจมตีเครื่องบินได้พร้อมกันสูงสุด 24 ลำ หรือเป้าหมายขีปนาวุธ 16 เป้าหมายในรูปแบบต่างๆ
กลายเป็นระบบแรกของโลกที่สามารถโจมตีขีปนาวุธนำวิถี เครื่องบิน และเป้าหมายขีปนาวุธได้พร้อมกัน นอกจากนี้ยังมีเรดาร์จากภาคเอกชนสำหรับต่อต้านเป้าหมายเมื่อได้รับผลกระทบจากการรบกวน[ 34 ]
เอส-300วี4
S -300V4เรียกอีกอย่างว่า S-300VMD ได้รับการพัฒนาขึ้นเพื่อโจมตีเป้าหมายทางอากาศที่มีมูลค่าสูง เช่น เครื่องบิน AWACSในระยะไกล[ 35 ] [ 36 ] ขีปนาวุธ NPO Novator 9M82MD รุ่นต่างๆ[ 37 ] S-300V4 มีระยะทำการ400 กิโลเมตร (250 ไมล์)ที่ความเร็ว Mach 7.5 หรือระยะทำการ350 กิโลเมตร (220 ไมล์)ที่ความเร็ว Mach 9 และสามารถทำลายเป้าหมายที่กำลังเคลื่อนที่ได้แม้ในระดับความสูงมาก[ 38 ] [ 39 ] มีรุ่นส่งออกที่วางจำหน่ายในชื่อ Antey-4000 [ 40 ]
เอส-400 (เอสเอ-21)
ระบบS-400 Triumf ( ภาษารัสเซีย: С-400 «Триумф»เดิมชื่อ S-300PMU-3/С-300ПМУ-3 ชื่อเรียกของ NATO คือSA-21 Growler ) เปิดตัวในปี 1999 โดยมีขีปนาวุธขนาดใหญ่ขึ้นใหม่ และมีการปรับปรุงและคุณสมบัติใหม่หลายประการ โครงการนี้ประสบกับความล่าช้านับตั้งแต่การประกาศครั้งแรก และการใช้งานจริงเริ่มขึ้นในวงจำกัดในปี 2006 ด้วยระยะทำการสูงสุดถึง400 กม. (250 ไมล์)ขึ้นอยู่กับรุ่นของขีปนาวุธที่ใช้ ระบบนี้ได้รับการออกแบบมาโดยเฉพาะเพื่อต่อต้านเครื่องบินล่องหน นับ เป็นรุ่นที่ทันสมัยที่สุด โดยมีความสามารถในการเอาตัวรอด จากภัยคุกคาม จาก PGMและต่อต้านเครื่องรบกวนสัญญาณขั้นสูงโดยใช้การกระโดดความถี่อัตโนมัติ[ 41 ]
ข้อกำหนด
ระบบ S-300 รุ่นต่างๆ จะทำงานร่วมกันได้หลายรูปแบบ แม้ว่าความสามารถในการทำงานร่วมกันระหว่างรุ่นต่างๆ จะมีจำกัดก็ตาม หน่วยบัญชาการเคลื่อนที่ระดับสูงต่างๆ สามารถประสานงานระบบบางรุ่นในสถานที่ต่างๆ เข้าด้วยกันเป็นแบตเตอรี่เดียว และยังสามารถบูรณาการแบตเตอรี่นั้นเข้ากับระบบป้องกันภัยทางอากาศอื่นๆ ได้อีกด้วย[ 42 ]ระบบการจัดการ ซึ่งประกอบด้วยการควบคุมคำสั่งและเรดาร์ ช่วยให้สามารถเริ่มต้นและจัดการเป้าหมายได้มากถึงหนึ่งร้อยเป้าหมายอย่างมีประสิทธิภาพโดยอัตโนมัติ ซึ่งอยู่ห่างจากสถานีฐาน ไม่เกิน 30–40 กิโลเมตร (19–25 ไมล์) งานหลายอย่าง เช่น การตรวจจับ การติดตาม การตั้งเป้าหมาย การกำหนดเป้าหมาย การได้มาซึ่งเป้าหมาย การนำทางขีปนาวุธ และการประเมินผลลัพธ์สามารถดำเนินการได้โดยอัตโนมัติ ผู้ปฏิบัติงานจะควบคุมการตรวจจับเป้าหมายและการยิงจรวด ในสภาพแวดล้อมที่ซับซ้อน การแทรกแซงด้วยตนเองก็เป็นไปได้ ระบบก่อนหน้านี้มีเพียงไม่กี่ระบบที่มีความสามารถดังกล่าว
S-300 เป็นระบบขีปนาวุธต่อต้านอากาศยานแบบหลายช่องสัญญาณ ซึ่งรุ่นต่างๆ สามารถโจมตีขีปนาวุธแบบขีปนาวิถีรวมถึงเครื่องบินได้ และสามารถจัดสรรขีปนาวุธได้มากถึง 12 ลูกไปยังเป้าหมายที่แตกต่างกันได้ถึง 6 เป้าหมาย ระบบนี้สามารถทำลายเป้าหมายภาคพื้นดินได้ในระยะ 120 กิโลเมตร ( 75 ไมล์) [ 9 ] [ 43 ]และเมื่อยิงในวิถีโค้ง สามารถยิงได้ไกลถึง400 กิโลเมตร (250 ไมล์) [ 43 ] ขีปนาวุธที่ยิงในแนวดิ่งช่วยให้สามารถโจมตีเป้าหมายที่บินได้ในทุกทิศทางโดยไม่ต้องหมุนแท่นยิง[ 34 ] [ 44 ]
รุ่นแรกๆ จะใช้เรดาร์ 30N6 FLAP LID หรือเรดาร์ 3R41 Volna (TOP DOME) ของกองทัพเรือ ในการนำทางด้วยคำสั่ง ร่วมกับการค้นหาเป้าหมาย ด้วยเรดาร์แบบกึ่งแอคทีฟ(Semi-Active Radar Homing ) รุ่นต่อมาใช้เรดาร์ 30N6 FLAP LID B หรือ TOMB STONE ในการนำทางขีปนาวุธด้วยคำสั่ง/การนำทางภาคพื้นดินโดยใช้ตัวค้นหาเป้าหมาย (SAGG) คล้ายกับ ระบบนำทาง TVM ของ ระบบ Patriot ที่ผลิตโดยสหรัฐฯ เรดาร์ 30N6 FLAP LID A รุ่นแรกๆ สามารถนำทางขีปนาวุธได้สูงสุด 4 ลูกพร้อมกันไปยังเป้าหมายได้สูงสุด 4 เป้าหมาย และสามารถติดตามเป้าหมายได้สูงสุด 24 เป้าหมายพร้อมกัน เรดาร์ 30N6E FLAP LID B สามารถนำทางขีปนาวุธได้สูงสุด 2 ลูกต่อเป้าหมายไปยังเป้าหมายได้สูงสุด 6 เป้าหมายพร้อมกัน รุ่นแรกๆ สามารถโจมตีเป้าหมายที่บินด้วยความเร็วสูงสุดถึง Mach 2.5 หรือประมาณ Mach 8.5 สำหรับรุ่นต่อมา โดยอาจยิงขีปนาวุธได้ 1 ลูกทุกๆ 3 วินาที ศูนย์ควบคุมเคลื่อนที่สามารถจัดการ TEL ได้สูงสุด 12 เครื่องพร้อมกัน
หัวรบดั้งเดิมมีน้ำหนัก100 กก. (220 ปอนด์)หัวรบรุ่นกลางมีน้ำหนัก133 กก. (293 ปอนด์)และหัวรบรุ่นล่าสุดมีน้ำหนัก143 กก. (315 ปอนด์)หัวรบแต่ละหัวติดตั้งฟิวส์ระยะใกล้และฟิวส์ สัมผัส หัวรบจะปล่อยเศษโลหะออกมาตั้งแต่ 19,000 [ 43 ]ถึง 36,000 ชิ้นเมื่อระเบิด ขึ้นอยู่กับประเภทของขีปนาวุธ ตัวขีปนาวุธเองมีน้ำหนักระหว่าง1,450 ถึง 1,800 กก. (3,200 ถึง 3,970 ปอนด์)ขีปนาวุธจะถูกดีดออกจากท่อปล่อยก่อนที่เครื่องยนต์จรวดจะทำงาน และสามารถเร่งความเร็วได้ถึง 100 g (1 กม./วินาที² ) พวกมันถูกปล่อยขึ้นไปตรงๆ แล้วจึงเอียงตัวลงไปยังเป้าหมาย ทำให้ไม่จำเป็นต้องเล็งขีปนาวุธก่อนปล่อย ขีปนาวุธถูกควบคุมทิศทางด้วยการผสมผสานระหว่างครีบควบคุมและ แผ่น ปรับทิศทางแรงขับส่วนด้านล่างจะให้ข้อมูลจำเพาะที่แน่นอนของเรดาร์และขีปนาวุธใน S-300 รุ่นต่างๆ เนื่องจากตั้งแต่ S-300PM เป็นต้นมา ยานพาหนะส่วนใหญ่สามารถใช้แทนกันได้ในรุ่นต่างๆ
เรดาร์
30N6 FLAP LID A ติดตั้งอยู่บนรถพ่วงขนาดเล็ก 64N6 BIG BIRD ติดตั้งอยู่บนรถพ่วงขนาดใหญ่พร้อมกับเครื่องกำเนิดไฟฟ้า และโดยทั่วไปจะลากจูงด้วยรถบรรทุก 8 ล้อ 76N6 CLAM SHELL (5N66M [ 45 ]เป็นต้น) ติดตั้งอยู่บนรถพ่วงขนาดใหญ่พร้อมเสาที่มีความสูงระหว่าง24 ถึง 39 เมตร (79 ถึง 128 ฟุต)โดยปกติจะใช้ร่วมกับเสา เมื่อใช้ร่วมกับเสา จะมีระยะการตรวจจับเป้าหมาย90 กิโลเมตร (56 ไมล์)หากระดับความสูงของเป้าหมายอยู่ที่500 เมตร (1,600 ฟุต)เหนือพื้นดิน[ 45 ]
ระบบ S-300P รุ่นดั้งเดิมใช้เรดาร์แบบคลื่นต่อเนื่องDoppler 5N66M สำหรับการตรวจจับเป้าหมาย ร่วมกับเรดาร์แบบ phased-array AI/J-band 30N6 FLAP LID ที่ควบคุมด้วยระบบดิจิทัลสำหรับการติดตามและโจมตีเป้าหมาย โดยทั้งสองระบบติดตั้งอยู่บนรถพ่วง นอกจากนี้ยังมีศูนย์บัญชาการที่ติดตั้งอยู่บนรถพ่วง และแท่นยิง/ติดตั้งขีปนาวุธที่ติดตั้งอยู่บนรถพ่วงมากถึงสิบสองแท่น โดยแต่ละแท่นบรรจุขีปนาวุธได้สี่ลูก ระบบ S-300PS/PM มีลักษณะคล้ายกัน แต่ใช้เรดาร์ติดตามและโจมตีเป้าหมาย 30N6 ที่ได้รับการปรับปรุง พร้อมศูนย์บัญชาการแบบบูรณาการ และมีแท่นยิงขีปนาวุธที่ติดตั้งอยู่บนรถบรรทุก
หากระบบป้องกันขีปนาวุธถูกนำไปใช้ในบทบาทต่อต้านขีปนาวุธข้ามทวีปหรือขีปนาวุธร่อน เรดาร์ 64N6 BIG BIRD ย่านความถี่ E/F ก็จะถูกรวมอยู่ด้วย เรดาร์นี้สามารถตรวจจับขีปนาวุธข้ามทวีปได้ไกลถึง1,000 กิโลเมตร (620 ไมล์)ที่ความเร็วสูงสุด10,000 กิโลเมตรต่อชั่วโมง (6,200 ไมล์ต่อชั่วโมง)และขีปนาวุธร่อนได้ไกลถึง300 กิโลเมตร (190 ไมล์)นอกจากนี้ยังใช้ระบบควบคุมทิศทางลำแสงอิเล็กทรอนิกส์และทำการสแกนทุกๆ สิบสองวินาที
เรดาร์ 36D6 TIN SHIELD ยังสามารถใช้เสริมระบบ S-300 เพื่อตรวจจับเป้าหมายได้เร็วกว่าเรดาร์ FLAP LID โดยสามารถตรวจจับเป้าหมายขนาดเท่าขีปนาวุธที่บินอยู่ที่ระดับความสูง60 เมตร (200 ฟุต)ได้ในระยะอย่างน้อย20 กิโลเมตร (12 ไมล์)ที่ระดับความสูง100 เมตร (330 ฟุต) ได้ในระยะ อย่างน้อย30 กิโลเมตร (19 ไมล์)และที่ระดับความสูงมากถึง175 กิโลเมตร (109 ไมล์)นอกจากนี้ยังสามารถใช้เรดาร์ตรวจจับเป้าหมาย 64N6 BIG BIRD ย่านความถี่ E/F ซึ่งมีระยะการตรวจจับสูงสุด300 กิโลเมตร (190 ไมล์)ได้ อีกด้วย
ฝาครอบเรดาร์ S-300 FC สามารถติดตั้งบนเสามาตรฐานได้
| ดัชนี GRAU | ชื่อเรียกของนาโต้ | ความเชี่ยวชาญเฉพาะด้าน | ระยะการตรวจจับเป้าหมาย | เป้าหมายที่ตรวจพบพร้อมกัน | แถบความถี่ของนาโต | ใช้ครั้งแรกกับ | หมายเหตุ |
|---|---|---|---|---|---|---|---|
| 36D6 | โล่ดีบุก | – | 180–360 กม. (110–220 ไมล์) | 120 | อี/เอฟ | เอส-300พี | รหัสอุตสาหกรรม: ST-68UM กำลังไฟ 350 กิโลวัตต์ ถึง 1.23 เมกะวัตต์ |
| 76N6 | เปลือกหอย | การตรวจจับระดับความสูงต่ำ | ฉัน | เอส-300พี | |||
| 76N6 | เปลือกหอย | การตรวจจับระดับความสูงต่ำ | 120 กม. (75 ไมล์) | 180 | ฉัน | เอส-300พีเอ็มยู | คลื่นต่อเนื่องFM 1.4 กิโลวัตต์ |
| 64N6 | บิ๊กเบิร์ด | เรดาร์ของกรมทหาร | 300 กม. (190 ไมล์) | 300 | ซี | เอส-300พีเอ็มยู-1 | |
| 96L6E | ชีสบอร์ด | การตรวจจับระดับความสูงทั้งหมด | 300 กม. | 100 | เอส-300พีเอ็มยู-1 | ||
| 9S15 | ป้ายโฆษณา | – | 250 กม. (160 ไมล์) | 250 | เอฟ | เอส-300วี | |
| 9S19 | จอสูง | การติดตามภาคส่วน | 16 | เอส-300วี | |||
| MR-75 [ก] | ท็อป สตีลเลอร์ | กองทัพเรือ | 300 กม. | ดี/อี | เอส-300เอฟ | ||
| MR-800 Voskhod [ a ] | คู่บนสุด | กองทัพเรือ | 200 กม. (120 ไมล์) | ซี/ดี/อี/เอฟ | เอส-300เอฟ |
| ดัชนี GRAU | ชื่อเรียกของนาโต้ | แถบความถี่ของนาโต | ระยะการตรวจจับเป้าหมาย | เป้าหมายที่ติดตามพร้อมกัน | เป้าหมายที่ถูกโจมตีพร้อมกัน | ใช้ครั้งแรกกับ | หมายเหตุ |
|---|---|---|---|---|---|---|---|
| 30N6 | ฝาปิดแบบพับ A | ไอ/เจ | 4 | 4 | เอส-300พี | ||
| 30N6E(1) | ฝาปิด B | เอชเจ | 200 กม. (120 ไมล์) | 6 | 6 | เอส-300พีเอ็มยู | อาร์เรย์เฟส |
| 30N6E2 | ฝาปิด B | ไอ/เจ | 200 กม. | 6 | 6 | เอส-300พีเอ็มยู-2 | |
| 9S32-1 | กระทะย่าง | หลายย่านความถี่ | 140–150 กม. (87–93 ไมล์) | 6 | 6 | เอส-300วี | |
| 3R41 โวลนา | โดมด้านบน | ไอ/เจ | 100 กม. (62 ไมล์) | เอส-300เอฟ |
ขีปนาวุธ
| ดัชนี GRAU | ปีที่เริ่มผลิตครั้งแรก | พิสัย | ความเร็วสูงสุด | ความเร็วเป้าหมายสูงสุด | ความยาว | เส้นผ่านศูนย์กลาง | น้ำหนัก | หัวรบ | คำแนะนำ | ใช้ครั้งแรกกับ |
|---|---|---|---|---|---|---|---|---|---|---|
| 5V55K [ 46 ] | 1975 [ 47 ] | 47 กม. (29 ไมล์) [ 47 ] | 2,000 ม./วินาที (7,200 กม./ชม.; 4,500 ไมล์/ชม.) [ 47 ] | 1,160 ม./วินาที (4,200 กม./ชม.; 2,600 ไมล์/ชม.) [ 47 ] | 7.25 ม. (23.8 ฟุต) [ 47 ] | 514 มม. (20.2 นิ้ว) [ 47 ] | 1,480 กก. (3,260 ปอนด์) [ 47 ] | 130 กก. (290 ปอนด์) [ 47 ] | คำสั่ง[ 48 ] | เอส-300พี |
| 5V55R [ 49 ] | 1981 [ 47 ] | 75 กม. (47 ไมล์) [ 47 ] | 2,000 ม./วินาที (7,200 กม./ชม.; 4,500 ไมล์/ชม.) [ 47 ] | 1,200 ม./วินาที (4,300 กม./ชม.; 2,700 ไมล์/ชม.) [ 47 ] | 7.25 ม. (23.8 ฟุต) [ 47 ] | 514 มม. (20.2 นิ้ว) [ 47 ] | 1,665 กก. (3,671 ปอนด์) [ 47 ] | 130 กก. (290 ปอนด์) [ 47 ] | ติดตามผ่านขีปนาวุธ[ 48 ] | เอส-300พี |
| 5V55KD [ 50 ] | หลังปี พ.ศ. 2525 [ 49 ] | 75–90 กม. (47–56 ไมล์) | 1,900 เมตร/วินาที (4,250 ไมล์ต่อชั่วโมง) | 1,150 เมตร/วินาที (2,572 ไมล์/ชั่วโมง) | 7 เมตร (23 ฟุต) | 450 มม. | 1,450 กิโลกรัม (3,200 ปอนด์) | 133 กก. (293 ปอนด์) | สั่งการ | เอส-300พีที |
| 5V55RUD [ 50 ] | ติดตามผ่านขีปนาวุธ | |||||||||
| 5V55U | 1992 | 150 กม. (93 ไมล์) | 2,000 เมตร/วินาที (4,470 ไมล์ต่อชั่วโมง) | 7 เมตร (23 ฟุต) | 450 มม. | 1,470 กิโลกรัม (3,240 ปอนด์) | 133 กก. (293 ปอนด์) | แซ็กก์ | เอส-300พีที | |
| 48N6 | 1990 [ 47 ] | 150 กม. (93 ไมล์) [ 47 ] | 1,900 ม./วินาที (6,800 กม./ชม.; 4,300 ไมล์/ชม.) [ 47 ] | 2,800 ม./วินาที (10,000 กม./ชม.; 6,300 ไมล์/ชม.) [ 47 ] | 7.5 ม. (25 ฟุต) [ 47 ] | 519 มม. (20.4 นิ้ว) [ 47 ] | 1,799 กก. (3,966 ปอนด์) [ 47 ] | 143 กก. (315 ปอนด์) [ 47 ] | S-300PM [ 51 ] | |
| 48N6P-01 | 1992 | 195 กม. (121 ไมล์) | 2,000 เมตร/วินาที (4,470 ไมล์ต่อชั่วโมง) | 2,800 เมตร/วินาที (6,415 ไมล์ต่อชั่วโมง) | 7.5 เมตร (25 ฟุต) | 519 มม. | 1,800 กิโลกรัม (4,000 ปอนด์) | 150 กก. (330 ปอนด์) | แซ็กก์ | เอส-300พีเอ็มยู |
| 9M82 | 13–100 กม. (8.1–62.1 ไมล์)ระดับความสูง30 กม. (98,000 ฟุต) | 2,600 ม./วินาที (5,800 ไมล์/ชม.) [ 52 ] | 9.9 เมตร (32 ฟุต) | 1215 มม. | 4,685 กก. (10,329 ปอนด์) [ 52 ] | 150 กก. (330 ปอนด์) [ 53 ] | เรดาร์นำทางแบบกึ่งแอคทีฟ /คำสั่ง[ 53 ] | เอส-300วี | ||
| 9M83 | 1985 [ 52 ] | 6–75 กม. (3.7–46.6 ไมล์)ระดับความสูง25 กม. (82,000 ฟุต) | 1,700 ม./วินาที (3,800 ไมล์/ชม.) [ 54 ] | 7.9 เมตร (26 ฟุต) | 915 มม. | 2,290 กก. (5,050 ปอนด์) [ 52 ] | 150 กก. (330 ปอนด์) [ 54 ] | เรดาร์นำทางแบบกึ่งแอคทีฟ /คำสั่ง[ 54 ] | เอส-300วี | |
| 9M83ME | 1990 | 200 กม. (120 ไมล์) | เอส-300วีเอ็ม | |||||||
| 9M96E1 | 1999 | 40 กม. (25 ไมล์) | 900 ม./วินาที[ 55 ] (2,010 ไมล์/ชม.) | 4,800–5,000 เมตร/วินาที(10,737–11,185 ไมล์ต่อชั่วโมง) | 330 กก. (730 ปอนด์) | 24 กก. (53 ปอนด์) | ระบบนำทางด้วยเรดาร์แบบแอคทีฟ | เอส-300พีเอ็มยู | ||
| 9M96E2 | 1999 | 120 กม. (75 ไมล์) | 1,000 ม./วินาที[ 55 ] (2,240 ไมล์/ชม.) | 4,800–5,000 เมตร/วินาที(10,737–11,185 ไมล์ต่อชั่วโมง) | 240 มม. | 420 กก. (930 ปอนด์) | 24 กก. (53 ปอนด์) | ระบบนำทางด้วยเรดาร์แบบแอคทีฟ | เอส-300พีเอ็มยู | |
| 40N6 | 2018 [ 47 ] | 400 กม. (250 ไมล์) [ 56 ] | ระบบนำทางด้วยเรดาร์แบบแอคทีฟ | เอส-400 |
วิธีการพรางตัวและป้องกัน
ล่อลวง – บางครั้งติดตั้งอุปกรณ์เพิ่มเติมเพื่อจำลองการแผ่รังสีแม่เหล็กไฟฟ้าในอินฟราเรด แสง และเรดาร์ – ใช้เพื่อเลียนแบบส่วนประกอบของระบบ S-300 [ 57 ]
มีการใช้วิธีการพรางตัวเพิ่มเติม เช่น ตาข่ายพรางตัวรุ่น MKT-2, MKT-3 และ Volchitsa-KR
ระบบ 34Ya6E Gazetchik-E อาจใช้สำหรับการป้องกันขีปนาวุธต่อต้านรังสี[ 58 ]ผู้พัฒนาอ้างว่าระบบ MAWS/ล่อ/ละอองลอย/แผ่นฟอยล์รวมกันมีโอกาส 85% ถึง 95% ที่จะทำลาย ขีปนาวุธ HARM ที่โจมตีเพียงลูกเดียว ระบบรบกวนเรดาร์ SPN-30 และ Pelena-1 ยังใช้ต่อต้านเรดาร์บนเครื่องบินอีกด้วย[ 59 ]
เมื่อใช้ตำแหน่งที่เตรียมไว้เป็นเวลานาน อาจใช้แนวป้องกันสำหรับ TEL และอุปกรณ์เพิ่มเติม[ 60 ]
การเปรียบเทียบกับระบบอื่นๆ
| การกำหนดหน่วยอย่างเป็นทางการ | S-300PMU [ 61 ] | S-300PMU1 [ 62 ] | S-300PMU2 [ 42 ] | S-300VM [ 42 ] /S-300V4 [ 39 ] | แพทริออต PAC-2 | แพทริออต PAC-3 | |
|---|---|---|---|---|---|---|---|
| ระยะทาง ( กม.) | เป้าหมายทางอากาศพลศาสตร์ | 5–90 | 5–150 | 3–200 | 200 (250) [ 63 ] | 3–160 | 15 อย่างมาก 20 [ 64 ] / 0.3–20 [ 65 ] |
| เป้าหมายขีปนาวุธ | อย่างมาก 35 | อย่างมาก 40 | 5–40 | 40 | 20 | 15–45 (20) [ 66 ]ค่าสูงสุดที่เป็นไปได้ 50 [ 65 ] | |
| ความพ่ายแพ้ด้านความสูงกิโลเมตร | เป้าหมายทางอากาศพลศาสตร์ | 0.025–27 | 0.01–27 | 0.01–27 | 0.025–30 /?–37 | 0.06–24 | 15 [ 66 ] |
| เป้าหมายขีปนาวุธ | (?) | (?) | 2–25 | 1–30 | 3–12 [ 67 ] | 15(?). [ 66 ] 15, ค่าสูงสุดที่เป็นไปได้ 20. [ 64 ] | |
| ความเร็วเป้าหมายสูงสุด (เมตร/วินาที) | 1,150 อย่างมาก 1,300 (สำหรับขบวนคุ้มกัน 3,000) [ 67 ] | ไม่เกิน 2,800 (สำหรับรถคุ้มกัน 10,000 กม./ชม.) [ 62 ] [ 67 ] | อย่างมาก 2,800 | เป้าขีปนาวุธ 4,500 เป้า[ 42 ] | ไม่เกิน 2,200 [ 67 ] | ไม่เกิน 1,600 [ 66 ] | |
| ความเร็วสูงสุดของระบบจรวด (เมตร/วินาที) | ไม่เกิน 2,000 [ 61 ] | 2000 [ 62 ] | 1,900 | 2,600 และ 1,700 [ 66 ] /7.5M หรือ 9M (มากกว่า 3000) และ (?) | 1,700 [ 68 ] | (?) ประมาณ 1,500 [ 65 ] | |
| จำนวนขีปนาวุธต่อต้านอากาศยานที่ยิงพร้อมกันโดยหน่วยเดียว | อย่างมาก 12 | อย่างมาก 12 | มากที่สุด 72 [ 69 ] | อย่างมาก 48 | อย่างมาก 9 | ||
| จำนวนเป้าหมายที่โจมตีพร้อมกันโดยหน่วยเดียว | อย่างมาก 6 | อย่างมาก 6 | อย่างมาก 36 [ 69 ] | อย่างมาก 24 [ 70 ] | อย่างมาก 9 | อย่างมาก 9 | |
| มวลของจรวด (กิโลกรัม) | 1,400–1,600 | (?) | 330–1,900 | (?) | 900 | 312 | |
| น้ำหนักหัวรบ (กิโลกรัม) | 150 | (?) | 180 [ 71 ] | (?) | 91 | 74 | |
| ระยะเวลาขั้นต่ำระหว่างการยิงขีปนาวุธ (วินาที) | 3–5 | 3–5 | 3 (0 ที่จุดเริ่มต้นจากที่แตกต่างกัน) (ขีปนาวุธนำส่ง) | 1.5 (0 ที่จุดเริ่มต้นจากค่าที่แตกต่างกัน) (ขีปนาวุธนำส่ง) | 3–4 (1 [ 68 ]เริ่มต้นจากที่แตกต่างกัน (ขีปนาวุธนำส่ง) | (?) | |
| เวลาเตรียมและเวลาการแข็งตัวของสารประกอบเริ่มต้น (นาที) | 5 | 5 | 5 | 5 | 15/30 [ 67 ] | 15/30(?) | |
| วิธีการเดินทาง | ล้อ | ล้อ | ล้อ | ติดตาม | รถพ่วงกึ่งพ่วง | รถพ่วงกึ่งพ่วง | |
ประวัติการดำเนินงาน
เจ้าหน้าที่รัสเซียระบุว่าระบบนี้ทำงานได้ดีในการฝึกซ้อมในโลกแห่งความเป็นจริง[ 72 ]ในปี พ.ศ. 2534 พ.ศ. 2535 และพ.ศ. 2536 ระบบ S-300 รุ่นต่างๆ ได้ทำลายขีปนาวุธและวัตถุอื่นๆ ในการฝึกซ้อม โดยมีอัตราความสำเร็จสูง (90% หรือมากกว่า หากใช้ขีปนาวุธสกัดกั้น 1 ลูก) [ 72 ] [ 73 ] [ 74 ] [ 75 ]
ในปี 1995 ระบบนี้เป็นระบบแรกที่สามารถทำลาย ขีปนาวุธ R-17 Elbrus Scud ในอากาศได้[ 75 ] จีนจะทดสอบประสิทธิภาพของ S-300PMU2 ในการทำลายเป้าหมายในการฝึกซ้อมจริง เป้าหมายที่วางแผนไว้ ได้แก่ โดรน ( 4.6 กิโลเมตร (2.9 ไมล์) ) เครื่องบินทิ้งระเบิดทางยุทธศาสตร์จำลอง ( 186 กิโลเมตร (116 ไมล์) ) ขีปนาวุธทางยุทธวิธี (ระยะของระบบถึงจุดสกัดกั้น34 กิโลเมตร (21 ไมล์)และความสูง17.7 กิโลเมตร (11.0 ไมล์) ) และขีปนาวุธแบบกำหนดเป้าหมาย ในเดือนเมษายน 2548 นาโตได้จัดการฝึกซ้อมรบในฝรั่งเศสและเยอรมนีชื่อTrial Hammer 05เพื่อฝึก ภารกิจ ปราบปรามระบบ ป้องกันภัยทางอากาศของศัตรู กองทัพอากาศสโลวาเกียได้นำ S-300PMU มาด้วย ทำให้นาโตมีโอกาสได้ทำความคุ้นเคยกับระบบนี้[ 76 ] [ 77 ]
มีการกล่าวอ้างว่า อิสราเอลซื้อ เครื่องบินขับไล่ F-35 Lightning IIโดยมีจุดประสงค์ส่วนหนึ่งเพื่อลดภัยคุกคามจากขีปนาวุธ S-300 ซึ่งในขณะที่อิสราเอลต้องการเครื่องบินขับไล่เหล่านี้ในตอนแรกนั้น เป็นส่วนหนึ่งของการขายอาวุธที่อาจเกิดขึ้นให้กับอิหร่าน[ 78 ]ในที่สุดอิสราเอลก็ได้ส่งเครื่องบินขับไล่เหล่านี้ไปประจำการในช่วงปลายเดือนตุลาคม พ.ศ. 2567 และทำลายแบตเตอรี่ S-300 สามชุดสุดท้ายของอิหร่าน[ 79 ]ในการโจมตีทางอากาศระลอกแรกจากทั้งหมดสามระลอก ส่งผลให้ระบบป้องกันภัยทางอากาศของอิหร่านอ่อนแอลงอย่างมาก[ 80 ]
ในปี 2010 รัสเซียประกาศว่ากองทัพของตนได้ติดตั้งระบบ S-300 ในอับคาเซียที่ แยกตัวออกไป ในปี 2008 ซึ่งนำไปสู่การประณามจากรัฐบาลจอร์เจีย [ 81 ]
ซีเรีย
หลังจากเครื่องบินรบ Sukhoi Su-24 ของรัสเซีย ถูกยิงตกเหนือซีเรียในเดือนพฤศจิกายน พ.ศ. 2558รัสเซียได้ส่งระบบ S-300 และ S-400 ไปยังภูมิภาคดังกล่าว โดยบางส่วนส่งไปยังฐานทัพอากาศ Khmeimimและบางส่วนส่งไปยังเรือ ลาดตระเวน Moskvaของรัสเซีย [ 82 ]
เมื่อวันที่ 17 กันยายน 2018 ระบบS-200 ของซีเรีย ได้ยิงเครื่องบินทหารรัสเซียตกทำให้ทหารรัสเซียเสียชีวิต 15 นาย มอสโกกล่าวหาอิสราเอลว่าเป็นต้นเหตุทางอ้อมของเหตุการณ์นี้ และประกาศว่าเพื่อรักษาความปลอดภัยของทหารของตน อิสราเอลจะจัดหาระบบจรวดต่อต้านขีปนาวุธ S-300 ที่ทันสมัยให้กับซีเรีย[ 83 ] [ 84 ]นายกรัฐมนตรีอิสราเอล เบนจามิน เนทันยาฮู คัดค้านการกระทำดังกล่าวในการสนทนาทางโทรศัพท์กับประธานาธิบดีรัสเซียวลาดิมีร์ ปูตินโดยระบุว่าการส่งมอบระบบจรวดต่อต้านขีปนาวุธ S-300 ให้กับ "ผู้เล่นที่ไม่รับผิดชอบ" จะเป็นอันตรายต่อภูมิภาค[ 85 ]
ในปี 2020 เจ้าหน้าที่ทหารซีเรียวิจารณ์ระบบป้องกันภัยทางอากาศ S-300 ที่รัสเซียจัดหาให้ โดยกล่าวว่าระบบดังกล่าวไม่สามารถปกป้องสถานที่ของซีเรียจากการโจมตีของอิสราเอลได้[ 86 ]เจ้าหน้าที่คนหนึ่งวิจารณ์ความสามารถในการตรวจจับของเรดาร์ของระบบ[ 87 ]
เมื่อวันที่ 17 พฤษภาคม 2022 อิสราเอลกล่าวว่าระบบขีปนาวุธ S-300 ที่ดำเนินการโดยรัสเซียได้ยิงขีปนาวุธใส่เครื่องบิน F-16 ของกองทัพอากาศอิสราเอล หากได้รับการยืนยัน นี่จะเป็นครั้งแรกที่กองกำลังรัสเซียยิงใส่เครื่องบินรบของอิสราเอล[ 88 ]ตามรายงานข่าวของช่อง 13 รัสเซียยิงขีปนาวุธ 13 ลูกใส่เครื่องบิน F-16 ของอิสราเอล แต่ไม่มีเครื่องบินรบใดถูกสกัดกั้นโดยขีปนาวุธเหล่านั้น[ 89 ] [ 90 ]เมื่อวันที่ 26 กรกฎาคม รัฐมนตรีว่าการกระทรวงกลาโหมของอิสราเอลเบนนี กันซ์ยืนยันรายงานเบื้องต้นเกี่ยวกับการยิงขีปนาวุธหนึ่งลูกจากระบบ S-300 ที่ดำเนินการโดยรัสเซีย อย่างไรก็ตาม เขาได้ลดความสำคัญของเหตุการณ์นี้ลง โดยกล่าวว่าเป็น "เหตุการณ์ครั้งเดียว" และกล่าวเพิ่มเติมว่า "เครื่องบินรบของเราไม่ได้อยู่ในพื้นที่นั้นด้วยซ้ำ" เนื่องจากขีปนาวุธไม่ได้ล็อกเป้า จึงไม่เป็นภัยคุกคามต่อเครื่องบินรบของอิสราเอล แต่ยังคงเป็นการใช้ S-300 ครั้งแรกต่อกองทัพอากาศอิสราเอล[ 91 ]
ความขัดแย้งนากอร์โน-คาราบาคห์ พ.ศ. 2563
ในระหว่างความขัดแย้งนากอร์โน-คาราบัคในปี 2020ระบบ S-300 ได้เข้ามามีส่วนร่วมในความขัดแย้งทางอาวุธเป็นครั้งแรก โดยมีรุ่นต่างๆ ที่ระบุไว้ในคลังอาวุธที่ใช้งานอยู่ของทั้งสองฝ่าย ระบบของอาร์เมเนียถูกติดตั้งไว้รอบๆเยเรวาน ในตอนแรก เมื่อวันที่ 29 กันยายน 2020 อาเซอร์ไบจานรายงานว่าอาร์เมเนียกำลังเคลื่อนย้ายระบบ S-300 เข้าใกล้เขตความขัดแย้งมากขึ้น[ 92 ]และสาบานว่าจะทำลายระบบเหล่านั้น[ 93 ]เมื่อวันที่ 30 กันยายน 2020 กองทัพอาเซอร์ไบจานอ้างว่าได้ทำลายระบบ S-300 ของอาร์เมเนียโดยไม่ให้รายละเอียดเพิ่มเติม[ 94 ] [ 95 ]การยิงต่อสู้ครั้งแรกที่ถูกกล่าวอ้างของ S-300 เกิดขึ้นในคืนระหว่างวันที่ 1 และ 2 ตุลาคม เมื่อกระทรวงกลาโหมของอาร์เมเนียอ้างว่า S-300 ของอาร์เมเนียได้ยิงโดรนของอาเซอร์ไบจานตก 3 ลำ (ไม่ใช่ขีปนาวุธอย่างที่อ้างในตอนแรก) ที่มุ่งหน้าไปยังเยเรวาน[ 96 ] [ 97 ]
เมื่อวันที่ 17 ตุลาคม 2020 กองทัพอาเซอร์ไบจานอ้างว่าได้ทำลายองค์ประกอบเรดาร์สองส่วน[ 98 ]ซึ่งเป็นส่วนหนึ่งของฐานยิงขีปนาวุธต่อต้านอากาศยาน S-300 ของอาร์ เมเนีย ที่ถูกโจมตีโดยโดรน Bayraktar TB2 [ 99 ] [ 100 ]
สงครามรัสเซีย-ยูเครน
เมื่อสงครามรัสเซีย-ยูเครน เริ่มต้นขึ้น ในวันที่ 24 กุมภาพันธ์ 2022 ยูเครนมีระบบป้องกันภัยทางอากาศ S-300 ที่ใช้งานอยู่ประมาณ 100 ชุด โดยมีเครื่องยิงมากถึง 300 เครื่อง ซึ่งได้รับสืบทอดมาจากการล่มสลายของสหภาพโซเวียตในปี 1991 ภายในวันที่ 8 เมษายน รัสเซียได้ทำลายเครื่องยิง S-300 อย่างน้อย 21 เครื่อง ซึ่งนักวิเคราะห์ภายนอกยืนยันด้วยภาพถ่ายหรือวิดีโอ โดยจำนวนเครื่องยิงที่ถูกทำลายจริงน่าจะสูงกว่านี้ ประธานาธิบดีโวโลดีมีร์ เซเลนสกี แห่งยูเครน ในสารที่ส่งถึงรัฐสภาสหรัฐฯ เมื่อวันที่ 16 มีนาคม ได้ขอความช่วยเหลือในการจัดหาขีปนาวุธระยะไกลเพิ่มเติมโดยเฉพาะ เซเลนสกีกล่าวว่า "คุณรู้ว่าเราต้องการระบบป้องกันแบบไหน: S-300 และระบบอื่นๆ ที่คล้ายกัน" [ 101 ]
สหรัฐอเมริกาและพันธมิตรพยายามหาทางส่งมอบ S-300 ให้กับยูเครน แผนหนึ่งคือให้สโลวาเกียโอน S-300 ชุดเดียวของตนให้กับยูเครน แลกกับการที่สหรัฐอเมริกาหรือประเทศอื่น ๆ จัดหาระบบป้องกันภัยทางอากาศใหม่ให้กับสโลวาเกีย เช่น Patriot ที่ผลิตโดยสหรัฐอเมริกา ไม่กี่วันหลังจากที่เซเลนสกีขอ S-300 เยอรมนีก็ตกลงที่จะส่ง Patriot บางส่วนไปยังสโลวาเกีย ซึ่งเป็นส่วนหนึ่งของกองกำลังรบของนาโต[ 101 ]
เมื่อวันที่ 30 มีนาคม นายกรัฐมนตรีเอ็ดเวิร์ด เฮเกอร์แห่งสโลวาเกีย กล่าวกับCNNว่าเขาสนับสนุนการส่งระบบ S-300 ของประเทศตนเองไปยังยูเครน "เพราะนี่คืออุปกรณ์ที่ยูเครนต้องการมากที่สุด" เมื่อวันที่ 8 เมษายน ประธานาธิบดีโจ ไบเดน แห่งสหรัฐอเมริกา ยืนยันว่าสโลวาเกียได้โอนระบบ S-300 สมัยโซเวียตให้กับยูเครน และกล่าวว่าสหรัฐอเมริกาจะย้ายระบบขีปนาวุธแพทริออตของอเมริกาไปยังสโลวาเกียเป็นการตอบแทน[ 102 ]ดูเหมือนว่าจะมีเพียงแบตเตอรี่ชุดเดียวที่บริจาค ซึ่งเป็นระบบที่สโลวาเกียได้รับสืบทอดมาจากการล่มสลายของเชโกสโลวาเกียในปี 1993 [ 103 ]
เมื่อวันที่ 11 เมษายนสำนักข่าวเอพีรายงานว่า รัสเซียอ้างว่าได้ทำลายระบบป้องกันภัยทางอากาศหลายระบบในยูเครนในช่วงสองวันที่ผ่านมา ซึ่งบ่งชี้ถึงความพยายามครั้งใหม่ในการช่วงชิงความเหนือกว่าทางอากาศและทำลายอาวุธที่เคียฟระบุว่ามีความสำคัญอย่างยิ่ง ก่อนการรุกครั้งใหม่ของรัสเซียในภาคตะวันออก มอสโกอ้างว่าได้โจมตีเครื่องยิงขีปนาวุธ S-300 จำนวน 4 เครื่องที่จัดหาโดยประเทศในยุโรปที่ไม่ระบุชื่อ แต่ไม่เคยแสดงหลักฐานที่เป็นรูปธรรมใดๆ สโลวาเกียได้มอบระบบดังกล่าวให้กับยูเครนในสัปดาห์ก่อนหน้า แต่ปฏิเสธว่าระบบนั้นถูกทำลาย ก่อนหน้านี้ รัสเซียได้รายงานการโจมตีระบบที่คล้ายกันในสถานที่อื่นๆ สองครั้ง[ 104 ]
ในช่วงต้นเดือนเมษายน มีรายงานว่าอิหร่านได้ส่งคืนระบบ S-300 จำนวนมากเพื่อใช้ต่อต้านยูเครน ซึ่งอิหร่านได้ซื้อมาจากรัสเซียในปี 2550 พร้อมกับระบบBavar-373 ที่ผลิตในอิหร่านเอง ซึ่งมีขีดความสามารถคล้ายคลึงกัน[ 105 ]รัฐมนตรีต่างประเทศอิหร่านฮอสเซน อามีร์-อับดุลลาฮิอันปฏิเสธข้อกล่าวหาเรื่องการถ่ายโอนอาวุธให้กับรัสเซียในการสนทนากับรัฐมนตรีต่างประเทศยูเครนดมิโทร คูเลบา[ 106 ]
เมื่อวันที่ 8 กรกฎาคม วิทาลี คิม ผู้ว่าการเขตมิโคไลฟ อ้างว่ารัสเซียใช้ขีปนาวุธ S-300 ในการโจมตีภาคพื้นดินโดยติดตั้งระบบนำทาง GPS และมีการยิงขีปนาวุธประมาณ 12 ลูกโดยใช้ระบบนำทางดังกล่าว[ 107 ]เมื่อวันที่ 30 กันยายนวอลล์สตรีทเจอร์นัลรายงานคำกล่าวอ้างของคีรีโล ทิโมเชนโก ที่ปรึกษาของประธานาธิบดีเซเลนสกี ว่าขีปนาวุธ S-300 ของรัสเซียจำนวน 16 ลูกที่กำหนดค่าสำหรับการโจมตีภาคพื้นดินได้โจมตีใกล้เมืองซาโปริชเซียทำให้พลเรือนเสียชีวิตอย่างน้อย 30 คนและบาดเจ็บอีก 50 คน[ 108 ]พบเศษซากจากขีปนาวุธ S-300 หลังจากที่โจมตีอาคารในเมืองคาร์คิฟเมื่อวันที่ 8 ตุลาคม[ 109 ]นักวิเคราะห์จาก McKenzie Intelligence Services และCenter for Strategic and International Studiesกล่าวว่าขีปนาวุธเหล่านี้น่าจะมาจากระบบของรัสเซียที่ถูกดัดแปลงเพื่อโจมตีภาคพื้นดินเนื่องจากขีปนาวุธต่อต้านพื้นผิวที่มีความแม่นยำเฉพาะเจาะจงมีจำนวนลดลง[ 109 ]
เป้าหมายพื้นผิวที่อยู่กับที่ไม่จำเป็นต้องได้รับการดัดแปลง เนื่องจากการออกแบบดั้งเดิมรองรับเป้าหมายเหล่านั้นอยู่แล้ว โดยเฉพาะอย่างยิ่งเป้าหมายที่ปล่อยรังสี เช่น เรดาร์ ซึ่งขีปนาวุธ S-300 สามารถกำหนดเป้าหมายได้อย่างแม่นยำด้วยการติดตามรังสีในตัว [ 43 ] อย่างไรก็ตามการโจมตีด้วยขีปนาวุธพื้นสู่พื้นโดยขีปนาวุธ S-300 ที่รายงานบางส่วน อาจเป็นกรณีที่ขีปนาวุธ S-300 ของยูเครนไม่สามารถสกัดกั้นเป้าหมายได้ และตกลงในพื้นที่พลเรือนบนพื้นดิน กรณีการโจมตีโดยไม่ตั้งใจที่โดดเด่นที่สุดเกิดขึ้นเมื่อวันที่ 15 พฤศจิกายน 2022 เมื่อขีปนาวุธ S-300 ที่หลงทางตามวิถีโค้งตกลงใกล้หมู่บ้านPrzewodowในโปแลนด์ ทำให้มีผู้เสียชีวิต 2 ราย[ 110 ] [ 111 ]
เมื่อวันที่ 14 เมษายน 2566 เมืองสโลเวียนสค์ถูกโจมตีด้วยขีปนาวุธ S-300 จำนวน 7 ลูก ทำให้มีผู้เสียชีวิตอย่างน้อย 11 คน[ 112 ]การโจมตีด้วยขีปนาวุธ S-300 ของรัสเซียในเขตโปครอฟสค์เมื่อวันที่ 6 มกราคม 2567 ทำให้มีผู้เสียชีวิต 11 คน และบาดเจ็บ 8 คน ตามรายงานของเจ้าหน้าที่ท้องถิ่น[ 113 ]
เมื่อวันที่ 10 มิถุนายน พ.ศ. 2567 กองกำลังยูเครนได้เปิดฉากโจมตีใกล้ Chornomorskiy ในไครเมีย ทำลายเครื่องยิงขีปนาวุธ S-300 [ 114 ]
เมื่อวันที่ 21 สิงหาคม พ.ศ. 2567 กองทัพยูเครนอ้างว่าได้โจมตีระบบป้องกันภัยทางอากาศ S-300 ของรัสเซียใน Rostov Oblast โดยอาจใช้ขีปนาวุธ Neptune [ 115 ] [ 116 ]
ผู้ดำเนินการและเวอร์ชันอื่นๆ




S-300 ส่วนใหญ่ใช้ในยุโรปตะวันออกและเอเชีย แม้ว่าแหล่งข้อมูลจะไม่สอดคล้องกันเกี่ยวกับประเทศที่ครอบครองระบบนี้[ 117 ]
แอลจีเรีย – กองพัน S-300PMU2 จำนวน 8 กองพัน[ 118 ] [ 119 ]
อาร์เมเนีย – 50 ระบบ ตัวแปรที่ไม่ทราบ[ 120 ]
อาเซอร์ไบจานซื้อกองพันขีปนาวุธต่อต้านอากาศยาน S-300PMU2 (SA-20B) จำนวน 2 กองพันในราคา 300 ล้านดอลลาร์สหรัฐในปี 2553 โดยส่งมอบในปี 2554 [ 121 ]
เบลารุส – ระบบ S-300PS ที่ส่งมอบจากรัสเซียในปี 2550 เพื่อทดแทนระบบ S-300 รุ่นเก่าในคลังของเบลารุส[ 122 ]ขีปนาวุธ S-300 จำนวน 4 กองพลจะถูกส่งมอบในปี 2557
บัลแกเรีย – มีเครื่องยิงขีปนาวุธ S-300 จำนวน 8 เครื่องประจำการ ณ ปี 2024 [ 123 ]แบ่งออกเป็น 2 หน่วย หน่วยละ 6 เครื่องยิง[ 124 ]
จีน – จีนได้รับ S-300PMU-1 เป็นครั้งแรกในปี 1993 และต่อมาได้กลายเป็นลูกค้ารายแรกของ S-300PMU-2 ในปี 2004 [ 125 ] [ 126 ]จีนยังได้สร้างHQ-15โดยเพิ่มระยะยิงสูงสุดจาก150 เป็น 200 กม. (93 เป็น 124 ไมล์)จำนวนแบตเตอรี่ S-300PMU/1/2 และ HQ-15/18 ในกองทัพปลดปล่อยประชาชนจีนมีประมาณ 40 และ 60 ตามลำดับ ณ ปี 2008 จำนวนขีปนาวุธทั้งหมดมีมากกว่า 1,600 ลูก โดยมีแท่นยิงประมาณ 300 แท่น[ 127 ]กองพัน SAM ดังกล่าว 5 กองพันถูกประจำการและปฏิบัติหน้าที่อยู่ในบริเวณรอบๆ ปักกิ่ง กองพัน 6 กองพันอยู่ในบริเวณช่องแคบไต้หวัน และที่เหลืออยู่ในเมืองใหญ่ๆ เช่น เซี่ยงไฮ้ เฉิงตู และต้าเหลียน ในปี 2545 กองทัพเรือจีนได้จัดซื้อระบบ Rif (SA-N-6) จำนวน 2 ระบบ สำหรับเรือพิฆาต Type 051C และภายในปี 2554 จีนได้ครอบครองระบบ S-300PMU-2 จำนวน 15 กองพัน (4 ระบบ)
อียิปต์ – ระบบขีปนาวุธ S-300VM "Antey-2500" ได้รับการสั่งซื้อในปี 2014 ซึ่งเป็นส่วนหนึ่งของข้อตกลงซื้อขายอาวุธระหว่างอียิปต์และรัสเซียที่มีมูลค่าพันล้านดอลลาร์ซึ่งลงนามกันในปลายปีนั้น[ 128 ] [ 129 ]สัญญามูลค่า 1 พันล้านดอลลาร์นี้ประกอบด้วยแบตเตอรี่ 4 ชุด ศูนย์บัญชาการ และองค์ประกอบภายนอกอื่นๆ[ 130 ] [ 131 ]ในปี 2015 รัสเซียเริ่มส่งมอบส่วนประกอบของระบบ และทหารอียิปต์เริ่มฝึกอบรมในศูนย์ฝึกอบรมของรัสเซียภายในสิ้นปี 2017 แบตเตอรี่ทั้งหมดได้ถูกส่งมอบให้กับอียิปต์แล้ว[ 132 ]รัสเซียกำลังเจรจากับอียิปต์เกี่ยวกับการส่งมอบระบบ Antey-2500 เพิ่มเติม[ 133 ]
อิหร่าน – เดิมทีซื้อในปี 2550 รัสเซียยังคงห้ามขาย S-300 ให้กับอิหร่านจนกระทั่งมีการผ่อนปรนมาตรการคว่ำบาตรของสหรัฐฯ บางส่วน ซึ่งเป็นส่วนหนึ่งของกรอบข้อตกลงนิวเคลียร์อิหร่านในเดือนเมษายน 2558 และแผนปฏิบัติการร่วมที่ครอบคลุม ในเวลาต่อมา อิหร่านได้รับแบตเตอรี่ S-300PMU2 จำนวน 4 ชุดจากรัสเซียในปี 2559 โดยแต่ละชุดประกอบด้วยเรดาร์ตรวจจับเป้าหมาย 96L6E เรดาร์โจมตีเป้าหมาย 30N6E2 และรถลากจูงติดตั้ง-ยิง (TEL) 5P85TE2 จำนวน 4 คัน[ 134 ]ระบบเหล่านี้ได้รับการสนับสนุนโดยเรดาร์จัดการการรบ 64N6E2 จำนวน 2 เครื่อง และเชื่อมต่อกันโดยใช้เสาอากาศ FL-95 ระบบ S-300 เหล่านี้ดำเนินการโดยกองกำลังป้องกันภัยทางอากาศของสาธารณรัฐอิสลามอิหร่าน ระหว่างการโจมตีทางอากาศต่อเป้าหมายทางทหารในอิหร่านในเดือนเมษายนและวันที่ 26 ตุลาคม พ.ศ. 2567 เครื่องบินของอิสราเอลได้ทำลายระบบขีปนาวุธต่อต้านอากาศยาน S-300 ของรัสเซียทั้งหมดของอิหร่าน[ 135 ]หลังจากที่ระบบเรดาร์ของอิหร่านถูก "เจาะ" ทำให้หน้าจอหยุดทำงาน[ 136 ]
คาซัคสถาน[ 10 ] [ 137 ] – 10 กองพันหลังการปรับปรุงใหม่ (PS – เวอร์ชัน) [ 138 ] (ปี 2009 หรือหลังจากนั้น), 5 กองพันฟรี (ปี 2014), [ 139 ]และ 5 กองพันฟรี (ปี 2015) [ 140 ]
เกาหลีเหนือ – เกาหลีเหนือได้ทำการทดสอบด้วยระบบที่เรียกว่าPongae-5 (KN-06) [ 141 ]
รัสเซีย – ทุกรุ่น (1900 (S-300PT/PS/PMU, 200 S-300V/S-300V1 ในปี 2010)) [ 142 ]รวมทั้งหมด 2000 แท่นยิง[ 143 ]ผลิตในปี 1994 (จริงๆ แล้วคือปี 1990) หรือเก่ากว่านั้น ระบบ S-300PM ทั้งหมดได้รับการซ่อมแซมและปรับปรุง (Favorit-S) [ 144 ] S-300P/PT ถูกปลดประจำการก่อนปี 2008 S-300PS บางส่วนยังคงใช้งานอยู่ แต่มีกำหนดปลดประจำการในปี 2012–2013 การปรับปรุงหน่วย S-300P ทั้งหมดให้เป็นรุ่น S-300PM1 จะเสร็จสิ้นในปี 2014 อายุการใช้งานของแต่ละหน่วยเพิ่มขึ้น 5 ปี PM 1 ได้รับการอัปเกรดเป็นเวอร์ชัน PM 2 ภายในปี 2015 จะมีการส่งมอบ S-300V4 การปรับปรุง S-300V ทั้งหมดให้เป็น S-300V4 จะเสร็จสิ้นในปี 2012 [ 145 ] [ 146 ]
ยูเครน – S-300PT, S-300PS, S-300PMU, S-300V1 [ 147 ]มีเพียงหกระบบเท่านั้นที่ยังคงใช้งานได้ระหว่างปี 2004 ถึง 2014 ส่งผลให้ระบบ S-300 ของยูเครนเพียง 40% เท่านั้นที่อยู่ในสภาพดีก่อนปี 2014 [ 148 ]เนื่องจากสงครามกับรัสเซียยูเครนจึงเริ่มซ่อมแซมและนำอาวุธหลายชนิดกลับมาใช้งาน รวมถึงแบตเตอรี่ S-300 หลายชุด[ 149 ]โดยมีแบตเตอรี่อย่างน้อย 4 ชุดที่ได้รับการปรับปรุงใหม่ในปี 2014–15 เครื่องยิงขีปนาวุธ 34 เครื่องยังคงอยู่ในไครเมียหลังจาก การผนวกไครเมียของรัสเซียใน ปี2014 [ 150 ]ก่อนการรุกรานยูเครนของรัสเซียในปี 2022ประเทศนี้มีแบตเตอรี่ประมาณ 100 ชุด[ 151 ] [ 152 ]ได้รับแบตเตอรี่เพิ่มเติมจากสโลวาเกียในเดือนเมษายน พ.ศ. 2565 [ 153 ]
เวเนซุเอลา – สั่งซื้อS-300VM "Antey-2500" จำนวน 2 กองพัน ซึ่งส่งมอบในเดือนพฤษภาคม พ.ศ. 2555 [ 154 ] [ 155 ]
เวียดนาม – ซื้อระบบ S-300PMU-1 สองระบบ (เครื่องยิง 12 เครื่อง) ในราคาเกือบ 300 ล้านดอลลาร์สหรัฐ[ 156 ]และ RLS 96L6 หลังจากปี 2552 [ 157 ]ระบบเหล่านี้น่าจะได้รับการอัพเกรดเป็นมาตรฐาน S-300PMU2 [ 158 ]
ผู้ประกอบการรายเดิม
เชโกสโลวาเกีย – กองพันหนึ่งกองถูกจัดตั้งขึ้นในปี 1990 ส่งมอบให้กับสโลวาเกียในปี 1993 [ 159 ]
เยอรมนีตะวันออก – ระบบ S-300PMU หนึ่งระบบถูกส่งมอบในปี 1989 [ 160 ]ได้รับการตรวจสอบโดย เจ้าหน้าที่ กองทัพอากาศเยอรมนีตะวันตกในช่วงปลายเดือนสิงหาคม 1990 [ 161 ]ถูกส่งคืนให้กับสหภาพโซเวียตในเดือนกันยายน 1990 ในฐานะ "เทคโนโลยีที่อ่อนไหว" หลังจากการเจรจาระหว่างเยอรมนีตะวันออกและสหภาพโซเวียต[ 162 ]
กรีซ – ระบบ S-300 PMU1 ที่ได้มาหลังวิกฤตการณ์ขีปนาวุธไซปรัสและใช้งานโดยกองทัพอากาศกรีซบนเกาะครีตประกอบด้วย 1 กองพัน/4 ระบบ/8 หน่วยยิง/32 แท่นยิง/ขีปนาวุธ 175 ลูก[ 163 ]กรีซยิง S-300 ครั้งแรกในระหว่างการฝึกซ้อมทางทหาร White Eagle 2013 ซึ่งเป็นครั้งแรกที่ใช้งานนับตั้งแต่ซื้อมาเมื่อ 15 ปีก่อน[ 164 ] [ 165 ]ตามที่รัฐมนตรีว่าการกระทรวงกลาโหมกรีซNikolaos Panagiotopoulosกล่าว กรีซพร้อมที่จะถ่ายโอนระบบ S-300 ให้กับยูเครนเพื่อแลกกับ ระบบ ขีปนาวุธ PAC-3 Patriotนอกจากนี้ยังระบุว่า: "ขั้นตอนเดียวกันนี้ใช้กับระบบป้องกันภัยทางอากาศที่ผลิตโดยรัสเซียอื่นๆ ที่พวกเขาอาจต้องการส่งไปยังยูเครน" [ 166 ] [ 167 ]อย่างไรก็ตาม นายกรัฐมนตรีของกรีซคีเรียโกส มิตโซทาคิสปฏิเสธว่ากรีซเตรียมพร้อมที่จะส่ง S-300 ให้กับยูเครน เนื่องจากกังวลว่าการกระทำดังกล่าวจะสร้างช่องว่างในการป้องกันภัยทางอากาศของกรีซ[ 168 ] [ 169 ]แม้ว่าในตอนแรกยูเครนต้องการ S-300 แต่กองทัพอากาศเฮลเลนิกจะส่ง S-300 ให้กับอาร์เมเนีย[ 170 ] [ 171 ]
สโลวาเกีย – แบตเตอรี่ S-300PMU หนึ่งชุดและขีปนาวุธ 5V55R จำนวน 48 ลูกที่ได้รับมาจากเชโกสโลวาเกีย ขีปนาวุธ 3 ลูกถูกยิงระหว่างการฝึกซ้อมในบัลแกเรียในปี 2015 [ 172 ]แบตเตอรี่ดังกล่าวถูกบริจาคให้กับยูเครนในเดือนเมษายน 2022 เพื่อตอบสนองต่อการรุกรานยูเครนของรัสเซียในปี 2022 [ 173 ]
ซีเรียภายใต้การปกครองของพรรคบาธ – มีการลงนามสั่งซื้อระบบ 6 ระบบในปี 2553 [ 174 ] ลูกเรือชาวซีเรียได้รับการฝึกอบรมในรัสเซีย และส่วนประกอบ S-300 บางส่วนถูกส่งไปยังซีเรียในปี 2556 ต่อมาเนื่องจากการคว่ำบาตรอาวุธต่อซีเรียและตามคำขอของอิสราเอล การส่งมอบจึงถูกระงับ [ b ]หลังจากการยิงเครื่องบิน Su-24 ของรัสเซียตกในเดือนพฤศจิกายน 2558แบตเตอรี่ขีปนาวุธ S-300 ได้ถูกนำไปประจำการอย่างเป็นทางการใน จังหวัด ลาตาเกียเพื่อปกป้องฐานทัพเรือและเรือรบของรัสเซียที่เมืองทาร์ตุสโดยมีลูกเรือชาวรัสเซียเป็นผู้ควบคุมรัสเซียกำลังพิจารณาการส่งมอบ S-300 ให้กับซีเรียอีกครั้งหลังจากการโจมตีด้วยขีปนาวุธต่อซีเรียในเดือนเมษายน 2561แต่ก็ไม่ได้เกิดขึ้นหลังจากที่กองทัพซีเรียยิงเครื่องบิน Il-20 ของรัสเซียตกในซีเรียในเดือนกันยายน 2018 โดยใช้ ระบบ S-200 (ซึ่งรัสเซียถือว่าอิสราเอลเป็นผู้รับผิดชอบ) เซอร์เกย์ โชยิกู รัฐมนตรีว่าการกระทรวงกลาโหมรัสเซีย กล่าวเมื่อวันที่ 24 กันยายนว่า ภายในสองสัปดาห์ กองทัพซีเรียจะได้รับระบบ S-300 แม้ว่าจะไม่ได้ระบุรุ่นของ S-300 แต่ระยะทำการของระบบดังกล่าวระบุไว้ที่250 กิโลเมตร (160 ไมล์) [ 178 ] [ 179 ] [ 180 ] [ 181 ] [ 182 ]เมื่อวันที่ 2 ตุลาคม 2018 โชยิกูแจ้งประธานาธิบดีปูตินระหว่างการประชุมที่ออกอากาศว่า การส่งมอบระบบ S-300 ให้กับซีเรียเสร็จสมบูรณ์แล้วเมื่อวันก่อน[ 183 ] [ 184 ]เมื่อวันที่ 8 ตุลาคม 2018 สำนักข่าวTASS ของรัสเซีย รายงานว่ากองพัน S-300PM จำนวน 3 กองพันถูกส่งมอบให้กับซีเรียโดยไม่คิดค่าใช้จ่าย โดยระบุว่า "เมื่อวันที่ 1 ตุลาคม ชุดระบบ S-300PM จำนวน 3 กองพัน ซึ่งแต่ละชุดมีเครื่องยิง 8 เครื่อง ได้ถูกส่งมอบให้กับซีเรีย" ตามแหล่งข่าว การส่งมอบยังรวมถึงขีปนาวุธพื้นสู่อากาศมากกว่า 100 ลูกสำหรับแต่ละกองพันด้วย[ 185 ]ระบบนี้ถูกใช้งานโดยกองกำลังป้องกันภัยทางอากาศของซีเรียในปี 2022 ระบบเหล่านี้ถูกถอนออกจากซีเรีย
สหภาพโซเวียต – ส่งต่อให้กับรัฐผู้สืบทอด
ตัวดำเนินการสำหรับการประเมินผลเท่านั้น
สหรัฐอเมริกา – S-300P ที่ไม่มีอุปกรณ์อิเล็กทรอนิกส์ ซื้อจากเบลารุสในปี 1994 [ 186 ] S-300V ถูกซื้ออย่างเป็นทางการในรัสเซียในช่วงทศวรรษ 1990 (ชุดสมบูรณ์ (ยกเว้นเรดาร์นำทางหลายช่องสัญญาณ 9S32 GRILL PAN)) [ 187 ]
ยกเลิก
ไซปรัส – ระบบ S-300 PMU1 ถูกโอนไปยังกรีซหลังวิกฤตการณ์ขีปนาวุธไซปรัสและถูกใช้งานโดยกองทัพอากาศกรีซในเกาะครีต
ดูเพิ่มเติม
- บาวาร์ 373 – ( อิหร่าน )
- HQ-9 – ( จีน )
- HQ-22 – ( จีน )
- S-350E Vityaz 50R6 – ( รัสเซีย )
- ระบบขีปนาวุธ S-400 – ( สหภาพโซเวียต, รัสเซีย )
- ระบบขีปนาวุธ S-500 – ( รัสเซีย )
- ระบบขีปนาวุธแพทริออต– ( สหรัฐอเมริกา )
แกลเลอรี่
เอส-300วี
- 9A83 เทลาร์
- เครื่องยิงจรวด S-300V หมายเลข 9A82
- เรดาร์ตรวจจับ 9S19M2 Imbir
- เรดาร์ตรวจจับเป้าหมายทรงกลม 9S15M Obzor-3
- 9S457 ศูนย์บัญชาการเคลื่อนที่ด้วยตนเอง
- เรดาร์นำทางขีปนาวุธแบบหลายช่องสัญญาณ 9S32
- ระบบป้องกันภัยทางอากาศ S-300V พร้อมขีปนาวุธ 9M83 จำนวน 9 ลูก
- S-300VM ระหว่างการจัดแสดงในงานCaracasประเทศเวเนซุเอลา ปี 2014
เอส-300 พี / พีที / พีเอส
- ตู้ขนส่งและปล่อยขีปนาวุธพื้นสู่อากาศ 5V55 สำหรับระบบ S-300P
- เครื่องยิงขีปนาวุธ S-300 ของยูเครนในกรุงเคียฟ ประเทศยูเครน
- ระบบ S-300P ที่กองทัพบัลแกเรียใช้งานอยู่
- แท่นยิง 5P85-1 สำหรับระบบขีปนาวุธ S-300PT
- แท่นยิง 5P85-1 สำหรับระบบ S-300PT ที่จัดแสดงอยู่ที่พิพิธภัณฑ์ประวัติศาสตร์ป้องกันภัยทางอากาศในเมืองซารยา
- เครื่องยิงขีปนาวุธพื้นสู่อากาศ S-300PS ที่พิพิธภัณฑ์กองทัพอากาศยูเครนในเมืองวินนิตซา
เอส-300พีเอ็มยู2
- รถหัวลาก KrAZ-260 ของระบบขีปนาวุธต่อต้านอากาศยาน S-300PMU2
- หมายเลข 5P85TE2 ของระบบขีปนาวุธต่อต้านอากาศยาน S-300PMU2 ในขบวนพาเหรดที่เมืองบากูในปี 2011
- เครื่องบิน S-300PMU2 ระหว่างการซ้อมสำหรับขบวนพาเหรดวันแห่งชัยชนะปี 2009
- การติดตั้งหุ่นล่อแบบเป่าลมของระบบป้องกันภัยทางอากาศ S-300PMU2 ระหว่างการฝึกซ้อมของกองทัพรัสเซีย โดยกองพลวิศวกรพิทักษ์รักษาการณ์และกรมวิศวกรพรางตัว
หมายเหตุ
- 1 2ไม่ใช่ดัชนี GRAU ดัชนี GRAU ใช้ได้เฉพาะกับเวอร์ชันบนบกเท่านั้น
- ↑ประธานาธิบดีรัสเซีย วลาดิมีร์ ปูติน สั่งเร่งการจัดส่งอาวุธขั้นสูงของรัสเซียไปยังซีเรีย โดยอ้างถึงระบบต่อต้านอากาศยาน S-300 และ ขีปนาวุธพื้นผิว 9K720 Iskander (ชื่อเรียกของนาโต SS-26 Stone) ที่สามารถบรรทุกหัวรบนิวเคลียร์ได้ เนื่องจาก ทีม กองกำลังป้องกันภัยทางอากาศของซีเรียได้รับการฝึกอบรมในสหพันธรัฐรัสเซียเกี่ยวกับการใช้งานแบตเตอรี่สกัดกั้น S-300 แล้ว พวกเขาจึงสามารถเข้าประจำการได้ทันทีที่ถูกส่งลงจอดโดยเครื่องบินขนส่งประจำวันของรัสเซียไปยังซีเรีย เจ้าหน้าที่ป้องกันภัยทางอากาศของรัสเซียจะกำกับดูแลการติดตั้งและเตรียมความพร้อมสำหรับการใช้งาน [ 175 ]ตามที่ประธานาธิบดีวลาดิมีร์ ปูติน กล่าว ส่วนประกอบของ S-300 ได้ถูกส่งไปยังซีเรียแล้ว แต่การส่งมอบยังไม่เสร็จสมบูรณ์ [ 176 ] 2 SA-20B (4 กองพัน) สัญญาปี 2010 เตรียมพร้อมอย่างสมบูรณ์ในปี 2012 ศูนย์วิเคราะห์การค้าอาวุธโลก (armstrade.org/english.shtml) ได้รับ SA-20B จริงในปี 2013 [ 177 ]
ลิงก์ภายนอก
- S-300 | ภัยคุกคามจากขีปนาวุธ CSIS
- ระบบ S-300 และระบบอื่นๆ อีกหลายระบบ (เป็นภาษาอังกฤษ) ในรัสเซีย (เว็บไซต์อย่างเป็นทางการของผู้พัฒนา)
- แสนยานุภาพทางอากาศของออสเตรเลีย: ตอนที่ 1และตอนที่ 2
- www.dtig.orgภาพรวมโดยละเอียดของตระกูล S-300P และ S-300V
- Almaz S-300 – ระบบป้องกันภัยทางอากาศ "เชิงรุก" ของจีน
- การกำหนดรหัสขีปนาวุธของโซเวียต/รัสเซีย
- S-300PMU2 Favorit ถูกเก็บถาวรเมื่อวันที่ 24 กรกฎาคม 2551 ที่Wayback Machine EnemyForces.com
- อัลมาซ S-300P/PT/PS/PMU/PMU-1/PMU-2
- เรดาร์ตรวจจับภาพแบบฝาพับ 76N6
- "Antey 9K81 S-300V – SA-12A/B Gladiator/Giant" . ausairpower.net : 1. 23 ธันวาคม 2006
- การเปรียบเทียบระบบ Patriot (1/2/3) กับ S-300 (v/ Antey 2500) เป็นภาษาอังกฤษ ใช้พารามิเตอร์ 8 ตัว คำเตือน การทดสอบนี้ยังไม่ได้รับการรับรองอย่างเป็นทางการ แต่ก็ไม่ได้ถูกหักล้าง
- บทความจาก Aviation Week เกี่ยวกับระบบขีปนาวุธพื้นสู่อากาศ S-300 ถูกเก็บถาวรเมื่อวันที่ 8 สิงหาคม 2019 ในWayback Machine
สรุปเนื้อหา
ข้อมูลสำคัญจากบทความ
ข้อมูลสำคัญเกี่ยวกับ ระบบขีปนาวุธ S-300
S -300 ( ชื่อเรียกของนาโต้คือ SA-10 Grumble ) เป็น ระบบ ขีปนาวุธพื้นสู่อากาศ ระยะไกลชุดหนึ่ง ที่พัฒนาโดยอดีต สหภาพโซเวียต ผลิตโดย บริษัท NPO Almaz สำหรับ...
รูปแบบต่างๆ และการอัปเกรด
ปัจจุบัน S-300 มีสามรุ่นหลัก ได้แก่ S-300V, S-300P และ S-300F การผลิต S-300 เริ่มขึ้นในปี 1975 [ 4 ] โดยการทดสอบรุ่น S-300P เสร็จสิ้นในปี 1978 การทดสอบรุ่น S-300V ดำเนินการในปี 1983 และความสามารถในการต่อต้านขีปนาวุธได้รับการทดสอบในปี 1987 [ 9 ]...
แผนผังตระกูลระบบ S-300
ตระกูล S-300 เอส-300วี เอส-300พี เอส-300เอฟ เอส-300วี1 เอส-300วี2 เอส-300พีที เอส-300พีเอส ป้อม ริฟ เอส-300วีเอ็ม เอส-300พีที-1 เอส-300 พีเอ็ม เอส-300พีเอ็มยู ฟอร์ต-เอ็ม ริฟ-เอ็ม เฟโวริต-เอส เอส-300วีเอ็ม1 เอส-300วีเอ็ม2 เอส-300พีที-1เอ เอส-300 พีเอ็ม1...
เอส-300พี (เอสเอ-10)
การผลิตระบบ S-300P ทั้งหมดประกอบด้วยเครื่องยิง 3,000 เครื่องและขีปนาวุธ 28,000 ลูกจนถึงปี 2012 [ 10 ]
