M47 Dragon
The M47 Dragon, known as the FGM-77 during development, is an American shoulder-fired, man-portable anti-tank guided missile system. It was phased out of U.S. military service in 2001, in favor of the newer FGM-148 Javelin system.[10]
The M47 Dragon uses a wire-guidance system in concert with a high explosive anti-tank warhead and was capable of defeating armored vehicles, fortified bunkers, main battle tanks, and other hardened targets. While it was primarily created to defeat the Soviet Union's T-55, T-62, and T-72 tanks, it saw use well into the 1990s, seeing action in the Persian Gulf War. The U.S. military officially retired the weapon in 2001. The United States destroyed the last of its stocks of the missile in 2009.[11] The weapon system remains in active service with other militaries around the world.
History
In 1959, the US Army Ordnance Missile Command suggested the development of a heavy medium range assault weapon.
In 1960, the United States Army launched the MAW (Medium Anti-tank Weapon) program on a proposal from Douglas. In 1966, Douglas was awarded the contract to develop the XM47. In 1967, the XM47 was redesignated FGM-77 and FTM-77 (the FTM-77 being the training version). The first missile test took place in December 1967 followed by the first shot in real conditions (firing set, guidance and launcher) on 5 July 1968.
Used by the U.S. Army, the U.S. Marine Corps, as well as many foreign militaries, the M47 Dragon was first fielded in January 1975 to U.S. Army soldiers stationed in mainland Europe. In April 1981, the deployment of the base version of the Dragon in the Army was complete. The Army initially deployed the Dragon as a squad weapon, with every rifle squad containing an antiarmor specialist who carried the weapon.[12]
Reorganization in the 1990s saw Dragons moved, with mechanized infantry receiving two launchers per squad.[13] Infantry, Airborne, and Air Assault units received a pair of two-man ATGM teams in the platoon's weapons squad, while Light Infantry (six teams) and Ranger (three teams) units held their Dragons at the company level.[14]
ในการรับราชการในนาวิกโยธินสหรัฐฯ ดราก้อนถูกจัดไว้ในระดับกองพันในหมวดขีปนาวุธเฉพาะที่มีทีมดราก้อน 32 ทีม หมวดนี้จัดตั้งขึ้นเป็น 4 ส่วน แต่ละส่วนมี 4 หมู่ โดยแต่ละหมู่มี 2 ทีม ทีมละ 2 นาย[ 15 ]
ระบบนำทาง
ปืนใหญ่ M47 Dragon ใช้ระบบนำทางที่เรียกว่า "ระบบควบคุมการติดตาม" (TCA) ซึ่งเคยใช้กับ ขีปนาวุธ TOWและShillelagh มาก่อน ด้วยระบบนี้ พลทหารราบเพียงแค่ต้องมองผ่านกล้องเล็งขยายและรักษาแนวการเล็งให้ตรงกับเป้าหมายเท่านั้น
ในระหว่างนี้ ระบบอิเล็กโทรออปติคอลตัวที่สองซึ่งติดตั้งขนานกับกล้องเล็ง จะรับรังสีความร้อน (โดยทั่วไปคืออินฟราเรด) จากระบบจุดระเบิดที่อยู่ด้านท้ายของขีปนาวุธ และโฟกัสไปที่ตัวรับ/ตัวระบุตำแหน่งที่มีความไวสูง ตัวรับ/ตัวระบุตำแหน่งนี้จะวัดตำแหน่งของแหล่งความร้อน (ขีปนาวุธ) อย่างต่อเนื่องผ่านทางคอมพิวเตอร์ โดยเทียบกับแนวสายตาที่ตรึงอยู่กับเป้าหมาย หากพบความเบี่ยงเบนใดๆ ระบบจะส่งสัญญาณแก้ไขโดยอัตโนมัติ ซึ่งจะถูกส่งต่อไปตามสายไฟ (ที่เชื่อมต่อขีปนาวุธกับเครื่องยิง) โดยไม่ต้องมีการแทรกแซงใดๆ จากผู้ปฏิบัติงาน
ตัวแปร
มังกร
ขีปนาวุธพื้นฐาน M222 มีน้ำหนัก 11.5 กิโลกรัมและยาว 744 มม. ในท่อปล่อยยาว 1154 มม. [ 16 ]หัวรบพื้นฐานสามารถเจาะ เกราะหนา 330 มม. ได้ [ 17 ] [ 18 ]
มังกร 2
Dragon II เป็นหัวรบที่ได้รับการอัพเกรดอย่างง่าย เดิมเรียกว่า "Dragon PIP" และเป็นที่รู้จักอย่างเป็นทางการในชื่อ MK1 MOD0 หรือ Dragon รุ่นที่สอง Dragon II ได้รับหัวรบใหม่ที่ให้การเจาะทะลุเพิ่มขึ้น 85% เป็นประมาณ 610 มม. [ 19 ]น้ำหนักเพิ่มขึ้นเป็น 12.3 กิโลกรัม และความยาวเป็น 846 มม. Dragon II เข้าประจำการในปี 1988
มังกร III
Dragon III ซึ่งเป็น Dragon II ที่ได้รับการปรับปรุงเพิ่มเติม ได้รับหัวรบแบบ tandem shaped charge ที่ทรงพลังยิ่งขึ้น[ 20 ]โดยมีรายงานว่าเป็นหัวรบ Dragon II ที่มีประจุนำร่องเพิ่มเติม[ 21 ]การเจาะทะลุที่แน่นอนยังไม่เป็นที่ทราบแน่ชัด แต่มีแนวโน้มที่จะดีขึ้นกว่า Dragon II มอเตอร์ได้รับการปรับปรุง ทำให้ขีปนาวุธสามารถไปถึงระยะ 1,000 เมตรใน 6.5 วินาที ซึ่งเร็วกว่าเวลาบิน 11 วินาทีของขีปนาวุธรุ่นเดิมมาก มอเตอร์ที่ได้รับการปรับปรุงยังเพิ่มระยะทำการ ทำให้ Dragon III สามารถบินได้ไกลถึง 1,500 เมตร
การปรับปรุงขั้นสุดท้ายประการที่สองคือระบบติดตามกลางวัน/กลางคืนแบบผสมผสานใหม่พร้อมการนำทางด้วยเลเซอร์[ 22 ]มีเพียงนาวิกโยธินสหรัฐฯ เท่านั้นที่ซื้อรุ่นนี้ โดยเริ่มตั้งแต่ปี 1991 [ 23 ]ในขณะที่กองทัพบกเลือกที่จะรอให้ Javelin เข้าประจำการ
มังกร IIIA
เหมือนกับ Dragon III ในด้านขีดความสามารถของขีปนาวุธ ยกเว้นตัวติดตามเป้าหมายในเวลากลางวันและกลางคืนที่ได้รับการปรับปรุง โดยเส้นวัดระยะแบบสเตเดียจะเปลี่ยนจาก 1,000 เมตรเป็น 1,500 เมตร มีการกล่าวว่าขีดความสามารถของขีปนาวุธใหม่นี้ยังคงใช้กล้องเล็งแบบเก่าที่มีต้นทุนต่ำอยู่
แซกเฮ
อิหร่านได้ทำการวิศวกรรมย้อนกลับเพื่อสร้างอาวุธรุ่นหนึ่งของมังกรขึ้นมา นั่นคือSaeghe ( ภาษาเปอร์เซีย : صاعقه "สายฟ้า") อาวุธรุ่นนี้ เช่นเดียวกับอาวุธอื่นๆ อีกหลายชิ้นที่สร้างขึ้นในอิหร่าน ได้รับการพัฒนาโดยองค์การอุตสาหกรรมป้องกันประเทศ (DIO)พวกเขาได้จัดแสดงอาวุธนี้ในงานนิทรรศการ Defendory ที่กรุงเอเธนส์ ในปี 2545 ขณะที่กำลังอยู่ใน ขั้น ตอนการผลิตจำนวนมาก[ 7 ]ฮิซบอลลาห์ได้จัดหา Saeghe มาใช้ต่อต้านรถถังและต่อต้านยานเกราะ[ 24 ]
รุ่นที่ทราบกันดี ได้แก่ Saeghe 1 ซึ่งเป็นแบบจำลองของ Dragon II และ Saeghe 2 ซึ่งเป็นแบบจำลองของ Dragon III Saeghe 3 ยังไม่ได้รับการยืนยันว่ามีอยู่จริง และเชื่อกันว่า Saeghe 4 ใช้หัวรบเทอร์โมบาริก ส่วนใหญ่ผลิตเพื่อการส่งออก และแจกจ่ายให้กับกองกำลังพิทักษ์ปฏิวัติอิสลามเท่านั้น
Saeghe (หรือเขียนทับศัพท์ว่า Saegheh, Saeqeh และรูปแบบอื่นๆ อีกหลายแบบ) เป็นชื่อที่ใช้กันทั่วไปสำหรับระบบอาวุธของอิหร่าน สิ่งอื่นๆ ที่มีชื่อนี้ ได้แก่ โดรนลาดตระเวน โดรนเป้าหมาย เครื่องบินรบที่ดัดแปลงมาจาก F-5E ของอเมริกา ขีปนาวุธอากาศสู่อากาศ และหัวรบ RPG-7 [ 7 ]
ส่วนประกอบ
ระบบยิงของ M47 Dragon ประกอบด้วย ลำกล้อง ไฟเบอร์กลาส เรียบ , ตัวสร้างแก๊ส/ตัวติดตาม, ขาตั้งสองขา, แบตเตอรี่, สายสะพาย และโช้คอัพหน้าและหลัง ในการยิง ต้องติดตั้งกล้องเล็งกลางวันหรือกลางคืนที่ไม่รวมอยู่ในตัวปืน ตัวยิงนั้นเป็นแบบใช้แล้วทิ้ง แต่กล้องเล็งสามารถถอดและนำกลับมาใช้ใหม่ได้
กล้องเล็งกลางวัน Kollsman SU-36/P
SU-36/P หรือชื่อเต็มว่า "ขีปนาวุธนำวิถีด้วยอินฟราเรด SU-36/P" ช่วยให้ผู้ใช้ควบคุมขีปนาวุธได้ กล้องเล็งจะติดตั้งเข้ากับลำกล้องขีปนาวุธ SU-36/P มีกำลังขยาย 6 เท่า และมุมมองภาพ 6 องศา เส้นเล็งแบบกากบาทอย่างง่ายมีเส้นบอกระยะสองเส้น ทางด้านขวาของกล้องส่องทางไกลของพลปืนคือตัวรับสัญญาณอินฟราเรด ซึ่งประกอบด้วยเลนส์ขนาดใหญ่ที่ติดตั้งตัวกรองเพื่อจับสัญญาณอินฟราเรดที่ปล่อยออกมาจากขีปนาวุธระหว่างการบิน
Philips AN/TAS-5 Night Sight Tracker
กล้องมองกลางคืน Dragon (AN/TAS-5) ช่วยเพิ่มความสามารถของพลปืนในการเล็งเป้าหมายในสภาพทัศนวิสัยจำกัด สามารถเล็งเป้าหมายได้ทั้งในเวลากลางวันและในสภาพทัศนวิสัยจำกัด เช่น ควัน หมอก หรือความมืด AN/TAS-5 มีกำลังขยาย 4x/5x และเส้นบอกระยะยังคงเหมือนเดิม มีมุมมองภาพแคบ 3.4° x 6.8° ซึ่งเป็นมุมมองคงที่ ใช้โทนสีแดงส้มและดำหรือขาวเพื่อแยกแยะวัตถุที่มีอุณหภูมิสูงกว่า (แดงส้ม) และวัตถุที่มีอุณหภูมิต่ำกว่า (ดำหรือขาว) โทนสีของจอแสดงผลนี้เหมือนกับที่พบในกล้องถ่ายภาพความร้อนอื่นๆ เช่น AN/TAS-4 ที่ติดตั้งบนเครื่องยิงขีปนาวุธ M220 TOW รุ่นดั้งเดิม รุ่น Bradley จนถึงรุ่น A2 ODS และ M901 Hammerhead (อย่างไรก็ตาม AN/TAS-4a ไม่ได้ใช้สีนี้ แต่ใช้สีเขียวและดำหรือขาวแทน) ในความเป็นจริงแล้ว นี่คือกล้องถ่ายภาพความร้อนมากกว่ากล้องมองกลางคืนโดยทั่วไป กล้องเล็งรุ่นนี้มีน้ำหนักมากกว่ากล้องเล็งสำหรับใช้งานในเวลากลางวัน โดย AN/TAS-5 มีน้ำหนัก 9.82 กิโลกรัม และต้องใช้แบตเตอรี่ที่มีอายุการใช้งาน 2 ชั่วโมง

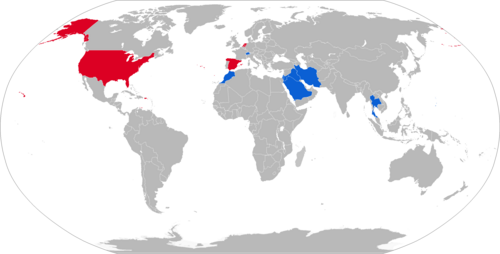

ผู้ปฏิบัติงาน
ผู้ให้บริการปัจจุบัน
ผู้ประกอบการรายเดิม
อิสราเอล[ 25 ]
สาธารณรัฐอิรัก : ได้รับ M47 Dragons ที่ยึดมาจากอิหร่านในช่วงสงครามอิหร่าน-อิรัก [ 5 ] ไม่สามารถใช้งานได้และไม่ได้ใช้งาน
จอร์แดน : ถูกแทนที่ด้วยหอก FGM-148 [ 30 ] [ 31 ]
เนเธอร์แลนด์ : [ 25 ]ถูกแทนที่ด้วยSpikeในเดือนสิงหาคม พ.ศ. 2544 [ 32 ]
สเปน : [ 25 ]เลิกใช้งานและถูกแทนที่ด้วย Spike [ 32 ]
สวิตเซอร์แลนด์[ 33 ]ทยอยเลิกใช้ ไม่ได้ถูกแทนที่โดยตรง (สั่งซื้อ 6,200 เครื่องในปี 1979 และสั่งซื้อ 5,600 เครื่องในปี 1981) [ 34 ]
สหรัฐอเมริกา : [ 25 ]ถูกแทนที่ด้วยหอกFGM-148 [ 35 ]
ผู้มีบทบาทที่ไม่ใช่รัฐ
ฮิซบอลลาห์ : เวอร์ชัน Saeghe ของอิหร่าน[ 24 ]
ฮูตีส์ : เวอร์ชัน Saeghe ของอิหร่าน[ 36 ]
ดูเพิ่มเติม
- FGM-148 Javelin – รุ่นต่อจาก FGM-77 Dragon
- อาวุธจู่โจมอเนกประสงค์แบบยิงจากไหล่ Mk 153 (SMAW)
- SRAW – ( สหรัฐอเมริกา )
- Eryx – ( ฝรั่งเศส )
