สกรูเอดิสัน
ขั้วหลอดไฟแบบเกลียวเอดิสัน ( ES ) เป็นขั้วหลอดไฟ มาตรฐาน สำหรับ หลอด ไฟไฟฟ้าพัฒนาโดยโทมัส เอดิสัน (ค.ศ. 1847–1931) ได้รับสิทธิบัตรในปี ค.ศ. 1881 [ 1 ]และได้รับอนุญาตให้ใช้ในปี ค.ศ. 1909 ภายใต้ เครื่องหมายการค้า มาสด้า ของเจเนอรัลอิเล็กทริก หลอดไฟมี ฐานโลหะ (ฝาครอบ) ที่ เป็นเกลียวขวาซึ่งขันเข้ากับขั้วหลอดไฟ (ตัวยึดหลอดไฟ) ที่เป็นเกลียวที่ตรงกัน สำหรับหลอดไฟที่ใช้กระแสไฟฟ้าสลับ (AC ) โดยทั่วไปแล้วเกลียวจะเชื่อมต่อกับสายกลางและหน้าสัมผัสที่ปลายด้านล่างของฐานจะเชื่อมต่อกับเฟส "มีไฟ"
ในทวีปอเมริกาเหนือและยุโรปภาคพื้นทวีป สกรูเอดิสันได้เข้ามาแทนที่ซ็อกเก็ตแบบอื่นๆ สำหรับไฟส่องสว่างทั่วไป ในยุคแรกของการใช้ไฟฟ้า สกรูเอดิสันเป็นตัวเชื่อมต่อมาตรฐานเพียงอย่างเดียว และเครื่องใช้ไฟฟ้าอื่นๆ นอกเหนือจากหลอดไฟจะเชื่อมต่อกับไฟ AC ผ่านทางซ็อกเก็ตหลอดไฟ ฐานเอดิสันยังถูกใช้เป็นฐานดั้งเดิมสำหรับหลอดแฟลชกล้องถ่ายรูปอีกด้วย ปัจจุบัน ซ็อกเก็ตสกรูเอดิสันเป็นไปตามมาตรฐานสากล
ประเภทของขั้วหลอดไฟจะถูกกำหนดโดยใช้สัญลักษณ์ "Exx" เช่น "E26" โดยที่ "xx" แสดงถึงเส้นผ่านศูนย์กลางของซ็อกเก็ตในหน่วยมิลลิเมตร
ประวัติศาสตร์
ในสหรัฐอเมริกา ผู้ผลิตหลอดไฟไส้ ในยุคแรกๆ ใช้ฐานที่แตกต่างกันและไม่เข้ากันหลายแบบในช่วงทศวรรษ 1880 และ 1890 ในการออกแบบเกลียวของเขา[ 1 ]เอดิสันได้ลอกเลียนแบบฝาปิดของกระป๋องน้ำมันก๊าดในห้องทำงานของเขา แม้กระทั่งเลื่อยออกเพื่อทำต้นแบบในปี 1880 [ 2 ]บริษัทอีกแห่งหนึ่งคือบริษัท Thomson-Houston Electric Companyใช้แกนเกลียวที่ด้านล่างของซ็อกเก็ตและวงแหวนสัมผัสแบบแบน[ 3 ] :รูปที่ 8 ฐาน Sawyer -ManหรือWestinghouseใช้คลิปสปริงที่ทำงานบนร่องในฐานหลอดไฟและแกนสัมผัสที่ด้านล่างของหลอดไฟ[ 3 ] :รูปที่ 7คู่แข่งรายเล็กส่วนใหญ่ต้องผลิตหลอดไฟสำหรับทั้งสามประเภท[ 2 ]และบางรายก็ใช้การออกแบบของตนเองเช่นกัน[ 4 ]ฐานหลอดไฟอื่นๆ ได้แก่ฐานแบบเขี้ยวล็อคและฐานแบบลิ่ม
การออกแบบหลักทั้งสามแบบได้รับการจดสิทธิบัตรเอดิสันเองได้ยื่นคำขอจด สิทธิบัตรในปี พ.ศ. 2424 [ 1 ]และ พ.ศ. 2433 [ 3 ]เพื่อตอบสนองต่อสิทธิบัตรของเอดิสันเรจินัลด์ เฟสเซนเดนได้ประดิษฐ์ ตัวเชื่อมต่อแบบสองขาขึ้น สำหรับงานมหกรรมโลก พ.ศ. 2436
หลังจากปรับแต่งการออกแบบเล็กน้อย เอดิสันก็ได้เลือกใช้สกรูขนาดเส้นผ่านศูนย์กลาง 1 นิ้ว โดยมีเกลียว 7 เกลียวต่อความยาว 1 นิ้ว ซึ่งต่อมาได้กลายเป็นE26เปลือกสกรูที่ผลิตขึ้นตั้งแต่ปี พ.ศ. 2431 มีความเรียวน้อยกว่า[ 5 ]เมื่อเทียบกับแบบสมัยใหม่[ 6 ]
ในปี พ.ศ. 2435 บริษัท Edison General Electric ได้ควบรวมกิจการกับ Thomson-Houston เพื่อก่อตั้งGeneral Electricซึ่งค่อยๆ นำสกรู Edison มาใช้และทำให้แพร่หลาย[ 2 ]ประมาณปี พ.ศ. 2451 ฐาน Edison กลายเป็นที่นิยมมากที่สุดในสหรัฐอเมริกา ในขณะที่ฐานแบบอื่นๆ เลิกใช้ไป[ 7 ]
ข้อเสนอในการนำมาตรฐานสากลหนึ่งหรือหลายมาตรฐานสำหรับสกรูเอดิสันมาใช้เริ่มขึ้นในปี พ.ศ. 2461 เมื่อฝรั่งเศสเสนอต่อคณะกรรมการเทคนิคไฟฟ้าสากล (IEC) ให้พิจารณาประเด็นเรื่องซ็อกเก็ตและตัวยึด[ 8 ]ความพยายามทั้งหมดของ IEC ในการบรรลุฉันทามติภายในปี พ.ศ. 2468 ล้มเหลว แต่ผู้ผลิตหลอดไฟยังคงทำงานต่อไปในคณะกรรมการอิสระและพัฒนามาตรฐานสองมาตรฐาน—มาตรฐานหนึ่งสำหรับยุโรป อีกมาตรฐานหนึ่งสำหรับอเมริกา—ซึ่งได้รับการรับรองโดย IEC ในปี พ.ศ. 2473 และ พ.ศ. 2474 ตามลำดับ[ 9 ]ในช่วงเวลานี้เองที่การกำหนด E ของสกรูเกิดขึ้นครั้งแรกในเยอรมนี (ซึ่งมีการออกมาตรฐานDIN VDE เจ็ดมาตรฐานในปี พ.ศ. 2467-2468 [ 10 ] ) และต่อมาได้รับการยอมรับโดย IEC [ 11 ]
ประเภท
ข้อกำหนดสำหรับประเภทการติดตั้งหลอดไฟทั้งหมดได้รับการกำหนดไว้ใน เอกสาร ของสถาบันมาตรฐานแห่งชาติอเมริกัน (ANSI) [ 12 ]และคณะกรรมการเทคนิคไฟฟ้าสากล (IEC) ดังต่อไปนี้:
- ฝาครอบหลอดไฟ – มาตรฐาน ANSI C81.61 และ IEC 60061-1
- ขั้วหลอดไฟ – มาตรฐาน ANSI C81.62 และ IEC 60061-2
- เกจวัด (เพื่อให้มั่นใจว่าสามารถใช้แทนกันได้) – มาตรฐาน ANSI C81.63 และ IEC 60061-3
- หลักเกณฑ์สำหรับฐานหลอดไฟ ขั้วหลอดไฟ และมาตรวัด – ANSI C81.64 และ IEC 60061-4
โดยทั่วไป มาตรฐานทั้งสองมีความสอดคล้องกัน แม้ว่าสกรูยึดหลายประเภทจะยังคงถูกกำหนดไว้ในมาตรฐานเพียงมาตรฐานเดียวก็ตาม
ในการกำหนด "Exx" นั้น "E" หมายถึง "Edison" และ "xx" แสดงถึงเส้นผ่านศูนย์กลางเป็นมิลลิเมตร โดยวัดจากยอดของเกลียวบนฐาน (ตัวผู้) เช่น E12 มีเส้นผ่านศูนย์กลาง 12 มิลลิเมตร ซึ่งแตกต่างจากเส้นผ่านศูนย์กลางของหลอดแก้ว (หลอดไฟ) ซึ่งในสหรัฐอเมริกาจะระบุเป็นเศษส่วนของนิ้ว เช่น A19, MR16 , T12 [ 13 ] โดยทั่วไปแล้ว ขนาดเกลียวของหลอดไฟที่ใช้กับไฟบ้านจะแบ่งออกได้เป็น 4 กลุ่มขนาดที่ใช้กัน:
- เชิงเทียน: E12 ในอเมริกาเหนือ, E11 ในยุโรป
- ระดับกลาง: E17 ในอเมริกาเหนือ, E14 (ES ขนาดเล็ก, SES) ในยุโรป
- ขนาดกลางหรือมาตรฐาน: E26 (MES) ในอเมริกาเหนือ, E27 (ES) ในยุโรป
- Mogul: E39 ในอเมริกาเหนือ, E40 (Goliath ES) ในยุโรป
E26 และ E27 มักจะใช้แทนกันได้ เช่นเดียวกับ E39 และ E40 แม้ว่าจะน้อยกว่าก็ตาม แม้ว่าจะมี ขนาดเส้นผ่านศูนย์กลางภายนอกของเกลียวต่างกันเพียง 1 มม. แต่ก็มีความแตกต่างเล็กน้อยในระยะห่างของเกลียว ฝา E40 มักจะพอดีกับตัวยึด E39 แต่ในทางกลับกันนั้นใช้ไม่ได้ E11 และ E12 ไม่สามารถใช้แทนกันได้ มีขนาดเกลียวสกรูแบบกึ่งมาตรฐานอื่นๆ ให้เลือกใช้สำหรับการใช้งานเฉพาะบางอย่าง[ 14 ]
ฐาน E39 "Mogul" และ E40 "Goliath" ขนาดใหญ่ใช้กับไฟถนนและหลอดไฟกำลังวัตต์สูง (เช่น หลอดไฟสามทาง 100 W / 200 W / 300 W) และ หลอดไฟปล่อยประจุความเข้มสูง จำนวนมาก ในพื้นที่ที่ปฏิบัติตามรหัสไฟฟ้าแห่งชาติ ของสหรัฐอเมริกา หลอดไฟใช้งานทั่วไปที่มีกำลังไฟเกิน 300 W ไม่สามารถใช้ฐาน E26 ได้ และต้องใช้ฐาน E39 แทน หลอดไฟเกลียวขนาดกลาง (MES) สำหรับ 12 V ยังผลิตขึ้นสำหรับรถบ้านไฟประดับคริสต์มาสกลางแจ้งขนาดใหญ่ใช้ฐานขนาดกลาง เช่นเดียวกับโคมไฟตั้งโต๊ะบางรุ่นและเตาไมโครเวฟ หลาย รุ่นก่อนหน้านี้ ป้าย ทางออกฉุกเฉินมักจะใช้ฐานขนาดกลาง แต่กฎของสหรัฐอเมริกาและแคนาดาในปัจจุบันกำหนดให้ใช้ หลอดไฟ LEDที่มีอายุการใช้งานยาวนานและประหยัดพลังงานซึ่งสามารถซื้อได้ภายในหลอดไฟฐาน Edison ทั่วไปเพื่อใช้เป็นอุปกรณ์ทดแทนฐานเกลียวขนาดกลางไม่ควรมีกระแสไฟฟ้าเกิน 25 แอมแปร์ซึ่งอาจจำกัดพิกัดการใช้งานจริงของหลอดไฟแรงดันต่ำ[ 15 ]
ขั้วหลอด E29 "ขนาดกลาง" ใช้สำหรับการใช้งานพิเศษ เช่น หลอดไฟสปอตไลท์ UV ในเครื่องตรวจจับรอยแตกแบบแม่เหล็ก
ในประเทศที่ใช้ ไฟฟ้า กระแสสลับ 220–240 โวลต์ ภายในบ้านขั้ว E27 ขนาดมาตรฐานและ E14 ขนาดเล็กเป็นขนาดขั้วเกลียวที่พบได้ทั่วไปและแพร่หลายในทวีปยุโรป[ a ] และจีน [ 16 ]
ในอเมริกาเหนือที่ ใช้ไฟ 120 โวลต์ญี่ปุ่น ที่ใช้ไฟ 100 โวลต์และไต้หวันที่ ใช้ไฟ 110 โวลต์ขนาดมาตรฐานสำหรับหลอดไฟทั่วไปคือ E26 [ 17 ] [ 18 ]
โดยทั่วไป E12 จะใช้สำหรับโคมไฟเชิงเทียน บางครั้งก็มีการใช้ E14 หรือ E17 โดยเฉพาะในโคมไฟตั้งโต๊ะ ขนาดเล็ก และไฟประดับ และบางครั้งก็ใช้กับไฟบนพัดลมเพดานรุ่น ใหม่ๆ ไฟประดับคริสต์มาสอาจใช้ฐานหลายขนาด: E17 สำหรับหลอดไฟ C9, E12 สำหรับหลอดไฟ C7, E10 สำหรับชุดหลอดไฟ C6 แบบอนุกรมที่ใช้กัน มานานหลายทศวรรษ [ 19 ]ในสหรัฐอเมริกา และฐานลิ่ม ที่แตกต่างออกไป สำหรับไฟขนาดเล็ก T1¾ ในช่วงแรกๆ ไฟขนาดเล็กเหล่านี้ผลิตโดยใช้ฐานเกลียว E5
หลอดไฟขนาดเล็ก E5 หรือ E5.5 ใช้สำหรับแรงดันไฟฟ้าต่ำมาก เท่านั้น เช่นไฟส่องสว่าง ภายใน สำหรับอาคารจำลองและยานพาหนะจำลองเช่นรถไฟจำลองมักเรียกกันว่า " หลอด ไฟถั่ว " หากมีรูปทรงกลม แต่โดยทั่วไปแล้วจะมีลักษณะคล้ายหลอดไฟคริสต์มาสขนาดเล็ก หรือหลอดไฟขนาดใหญ่คล้ายเมล็ดข้าวสาลีหลอดไฟ E10 พบได้ทั่วไปในไฟฉายที่ใช้แบตเตอรี่เช่นเดียวกับขั้วแบบเขี้ยว (แม้ว่าโดยปกติแล้วจะยึดด้วยขอบ วงกลม ตรงจุดที่ฐานเชื่อมกับตัวหลอดแก้ว) ฐาน E11 บางครั้งใช้สำหรับหลอดฮาโลเจน 50/75/100 วัตต์ในอเมริกาเหนือ ซึ่งเรียกว่า "มินิแคน" และใช้เกลียวที่แน่นกว่าเพื่อป้องกันไม่ให้ใช้กับไฟกลางคืน ฐาน E12 และสถานที่อื่นๆ ที่อาจก่อให้เกิดไฟไหม้ได้
นอกจากนี้ยังมีตัวแปลงระหว่างขนาดเกลียว และสำหรับแปลงเข้าหรือออกจากขั้วแบบเขี้ยวล็อค ตัวต่อซ็อกเก็ตจะทำให้หลอดไฟยื่นออกมามากขึ้น เช่น เพื่อใช้กับหลอดฟลูออเรสเซนต์ขนาดกะทัดรัดที่ใหญ่เกินกว่าจะใส่ในโคมไฟแบบฝังเพดาน ได้
สกรู Edison ส่วนใหญ่มีเกลียวขวา (หมุนหลอดไฟตามเข็มนาฬิกาเพื่อขันให้แน่น) แต่บางครั้งก็มีการใช้สกรูเกลียวซ้าย ซึ่งมักใช้กับหลอดไฟที่มีแรงดันไฟฟ้าหรือกำลังวัตต์ที่ไม่เป็นมาตรฐาน เพื่อป้องกันการใช้หลอดไฟที่ไม่ถูกต้อง ซึ่งอาจทำให้เกิดความเสียหายได้[ 20 ]สถานที่สาธารณะ เช่น รถไฟและรถไฟใต้ดินในนครนิวยอร์กได้ใช้หลอดไฟที่มีเกลียวซ้ายเพื่อป้องกันการขโมยหลอดไฟไปใช้ในโคมไฟทั่วไป[ 21 ] [ 22 ]
อุปกรณ์ต่างๆ
| การกำหนด | เส้นผ่านศูนย์กลางฐานหลัก (เกลียวภายนอก) | ระยะห่างมม. [ 23 ] | ชื่อ | แอปพลิเคชัน | เอกสารมาตรฐานIEC 60061-1 |
|---|---|---|---|---|---|
| E5 (E5.5) [ 24 ] | 5.5 มม. (0.217 นิ้ว) | 1 | สกรูเอดิสันลิลลิพุต (LES) | ไฟแสดงสถานะ, ไฟประดับ | 7004-25-3 [ 25 ] |
| อี10 | 10 มม. (0.394 นิ้ว) | 1.81 | สกรูเอดิสันขนาดเล็ก (MES), C6 | ไฟฉาย, ไฟจักรยาน | 7004-22 |
| อี11 | 11 มม. (0.433 นิ้ว) | — | เชิงเทียนขนาดเล็กแบบเกลียวเอดิสัน (mini-can) | มินิเชิงเทียนฮาโลเจน120 โวลต์ | 7004- 0 6-1 |
| อี12 | 12 มม. (0.472 นิ้ว) | 2.6 | สกรูเชิงเทียนเอดิสัน (CES), C7 | โคมไฟเชิงเทียน/โคมไฟกลางคืน120 โวลต์ | 7004-28 |
| อี14 | 14 มม. (0.551 นิ้ว) | 2.82 | สกรูเอดิสันขนาดเล็ก (SES) | โคมไฟเชิงเทียน/โคมระย้า230 โวลต์ โคมไฟหัวเตียง และโคมไฟแขวนบางแบบ | 7004-23 |
| อี16 | 16 มม. (0.630 นิ้ว) | 2.5 | |||
| อี17 | 17 มม. (0.669 นิ้ว) | — | สกรูเอดิสันระดับกลาง (IES), C9 | เครื่องใช้ไฟฟ้า 120 โวลต์, ไฟประดับ | 7004-26 |
| อี18 | 18 มม. (0.709 นิ้ว) | 3.0 | |||
| อี26 | 26 มม. (1.024 นิ้ว) | — | สกรูเอดิสันขนาดกลาง (ES) | หลอดไฟ มาตรฐาน 120 โวลต์ | 7004-21A-2 |
| อี27 | 27 มม. (1.063 นิ้ว) | 3.62 | สกรูเอดิสัน (ES) | หลอดไฟ มาตรฐาน 230 โวลต์ | 7004-21 |
| อี33 | 33 มม. (1.299 นิ้ว) | 4.23 | |||
| อี39 | 39 มม. (1.535 นิ้ว) | — | ม็อกเกิล เอดิสัน สครูว์ | 120 V 250+ W สำหรับงานอุตสาหกรรม | 7004-24A-1 |
| อี40 | 40 มม. (1.575 นิ้ว) | 6.35 | สกรูเอดิสันยักษ์ (GES) | 230 V 250+ W สำหรับงานอุตสาหกรรม | 7004-24 |
หลอดไฟแบบสามทางจะมี ตัวอักษร dต่อท้ายเพื่อบ่งบอกว่ามีขั้วต่อสองขั้ว โดยปกติจะเป็น E26d หรือ E27d หรือบางครั้งอาจเป็น E39d ขั้วต่อที่สองใช้สำหรับไส้หลอดที่มีกำลังวัตต์ต่ำกว่าในสองไส้หลอด ขั้วต่อพิเศษนี้เป็นวงแหวนที่อยู่รอบขั้วต่อหลัก ต่างจากขั้วแบบเขี้ยวล็อค หลอดไฟแบบสามทางและหลอดไฟธรรมดาสามารถใช้แทนกันได้ แม้ว่าไส้หลอดกำลังต่ำหรือการตั้งค่ากำลังต่ำจะไม่ทำงานหากใช้ขั้วผิดประเภท
สกรูเอดิสันขนาดเล็กมีเกลียว 9 เกลียวต่อหนึ่งนิ้วหรือระยะห่างระหว่างเกลียว1/9 นิ้วหรือ 2.8222 มิลลิเมตรต่อเกลียว
สกรู Edison ขนาดกลางมีเกลียวเจ็ดเกลียวต่อนิ้ว หรือระยะห่าง1/7 นิ้วหรือ 3.6286 มม . ต่อเกลียว ในสหรัฐอเมริกาข้อกำหนดของพระราชบัญญัติความเป็นอิสระและความมั่นคงด้านพลังงานปี 2550ที่ต้องการประสิทธิภาพการใช้พลังงาน ที่สูงขึ้น นั้นใช้กับสกรู Edison ขนาดกลางเท่านั้น ส่วนสกรูอื่นๆ ถือเป็นหลอดไฟ "พิเศษ" [ 26 ]
ฟิวส์แบบไดอะไซซ์ DII ใช้เกลียว E27 เดียวกับ หลอดไฟมาตรฐาน 230 V แต่มีตัวฟิวส์ที่ยาวกว่าและไม่สามารถขันเข้ากับขั้วหลอดไฟได้ ฐานหลอดไฟสั้นเกินไปที่จะสัมผัสกับขั้วล่างของตัวยึดฟิวส์ อย่างไรก็ตาม เป็นไปได้ (แต่ไม่เป็นประโยชน์) ที่จะขันตัวยึดฟิวส์ DII โดยไม่มีฟิวส์เข้าไปในขั้วหลอดไฟ E27
การใช้งานอื่นๆ
เต้ารับแบบเกลียวของเอดิสันถูกใช้เป็นเต้ารับ (เช่น สำหรับเครื่องปิ้งขนมปัง ) ในสมัยที่ไฟฟ้ากระแสหลักยังคงใช้สำหรับให้แสงสว่าง เป็นหลัก และก่อนที่เต้ารับติดผนังจะแพร่หลาย
ในทวีปอเมริกาเหนือฟิวส์ถูกใช้ในอาคารที่มีการเดินสายไฟก่อนปี 1960 ฟิวส์แบบฐานเอดิสัน เหล่านี้ จะหมุนเข้าไปในซ็อกเก็ตฟิวส์คล้ายกับหลอดไฟไส้แบบฐานเอดิสัน

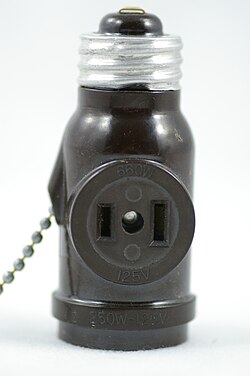

อะแดปเตอร์สำหรับเต้ารับติดผนัง บางชนิด ใช้เกลียวแบบเอดิสัน ทำให้เต้ารับหลอดไฟกลายเป็นเต้ารับไฟฟ้าแบบไม่มีสายดิน (เช่น สำหรับติดตั้งไฟประดับคริสต์มาสชั่วคราวผ่าน ไฟ ระเบียง ) หรือทำเป็น สวิตช์ แบบดึงที่มีสองเต้ารับ หรือแยกออกเป็นสองเต้ารับสำหรับหลอดไฟสองดวงได้ อะแดปเตอร์อีกแบบหนึ่งสามารถเปลี่ยนเต้ารับติดผนังให้เป็นที่ยึดหลอดไฟ (เต้ารับโคมไฟ) ได้
มีการผลิตอุปกรณ์เสริมอื่นๆ อีกหลากหลายชนิด รวมถึงเครื่องตรวจจับควันไฟที่ชาร์จไฟได้ภายในไม่กี่ชั่วโมงและใช้งานได้นานหลายวันหรือหลายสัปดาห์หลังจากนั้น โดยยังคงทำให้หลอดไฟที่ติดอยู่ทำงานได้ตามปกติ นอกจากนี้ยังมีอุปกรณ์อิเล็กทรอนิกส์ที่ติดเข้ากับปลายฐานเกลียวและทำให้หลอดไฟที่ติดอยู่กระพริบได้ เช่น เพื่อดึงดูดความสนใจของแขกที่มาเยือนหรือรถฉุกเฉินบางชนิดทำหน้าที่เป็นตัวหรี่ไฟหรือตั้งเวลา หรือหรี่ไฟลงอย่างค่อยเป็นค่อยไปใน ห้องนอนของเด็กในตอนเย็น
หลอดสุญญากาศบางชนิดเช่น หลอดเรียงกระแสบางประเภท ใช้ฐานแบบสกรูของเอดิสัน
