อีสทรัค
เครือ ข่าย ติดตามอวกาศยุโรป ( ESTRACK ) ประกอบด้วยสถานีติดตามอวกาศภาคพื้นดินจำนวนหนึ่ง ซึ่งเป็นขององค์การอวกาศยุโรป (ESA) และดำเนินการโดยศูนย์ปฏิบัติการอวกาศยุโรป (ESOC) ในเมืองดาร์มสตัดท์ประเทศเยอรมนีสถานี เหล่านี้สนับสนุนยานอวกาศต่างๆ ของ ESA และอำนวยความสะดวก ใน การ สื่อสารระหว่างผู้ปฏิบัติงานภาคพื้นดินและยานสำรวจทางวิทยาศาสตร์ เช่น XMM - Newton , Mars Express , BepiColomboและGaiaเครือข่ายที่คล้ายกันนี้ดำเนินการโดยสหรัฐอเมริกาจีนรัสเซียญี่ปุ่นและอินเดีย
เสาอากาศ
สถานี ESTRACK แต่ละแห่งมีความแตกต่างกัน โดยรองรับภารกิจหลายอย่าง บางสถานีอาจมีภารกิจร่วมกันอย่างน้อยหนึ่งภารกิจ เครือข่ายหลักของ ESTRACK ประกอบด้วย:
| ที่ตั้ง | รหัส | แผ่นสะท้อนแสง⌀ (ม.) | วันที่ก่อสร้าง | ขึ้น | ลง | คำอธิบาย |
|---|---|---|---|---|---|---|
| นิว นอร์เซียประเทศออสเตรเลีย | NNO1, (DSA 1) | 35 | 2002 | เอส, เอ็กซ์ | เอส, เอ็กซ์ | เสาอากาศบีม-เวฟไกด์-แอนเทนนาเป็นเสาอากาศอวกาศลึกตัวแรกของ ESA [ 1 ] ( 31°02′53″S 116°11′31″E / 31.048°S 116.192°E / -31.048; 116.192 ( สถานีภาคพื้นดินนิว นอร์เซีย ) ) |
| เอ็นโอโอ2 | 4.5 | 2015 | X | เอส, เอ็กซ์ | เสาอากาศขนาดเล็กและรวดเร็วนี้สามารถใช้สำหรับช่วงการปล่อยจรวดและวงโคจรระยะแรก รวมถึงการติดตามจรวดส่งดาวเทียมเวกาและโซยุซ ซึ่งปฏิบัติการจากศูนย์อวกาศของ ESA ที่เมืองคูรู ประเทศเฟรนช์เกียนา เสาอากาศนี้สร้างขึ้นเพื่อทดแทนความสามารถบางส่วนของสถานีเพิร์ธ เสาอากาศมีมุมมองที่กว้างขึ้นและสามารถระบุตำแหน่งของยานอวกาศหลังการปล่อยได้ | |
| NNO3, (DSA 4) | 35 | 2025 [ 2 ] | X, Ka | เอ็กซ์, เค, คา | เสาอากาศใหม่ขนาด 35 เมตรได้รับการเปิดตัวเมื่อวันที่ 4 ตุลาคม พ.ศ. 2568 และจะเริ่มให้บริการในเดือนมีนาคม พ.ศ. 2569 [ 2 ]สามารถรองรับภารกิจล่าสุด เช่น Bepi Colombo, Juice หรือ Euclid โดยการรับสัญญาณในย่านความถี่ที่สูงกว่า NNO-1 | |
| สถานี Kirunaในเมือง Kirunaประเทศสวีเดน | KI1 | 15 | 1990 | เอส | เอส, เอ็กซ์ | สถานีนี้สร้างขึ้นในปี 1990 และรองรับดาวเทียมโคจรขั้วโลก ( 67°51′25″N 20°57′50″E / 67.857°N 20.964°E / 67.857; 20.964 ( สถานีคิรูนา ) ) |
| KI2 | 13 | 2000 | เอส | เอส, เอ็กซ์ | [ 3 ] | |
| ESECในเมืองเรดูประเทศเบลเยียม | สีแดง | 15 | (พ.ศ. 2510 [ 4 ] ) 1995 [ 5 ] | เอส | เอส | Redu เป็นส่วนหนึ่งของเครือข่าย ESTRACK มาตั้งแต่เริ่มต้น ที่นี่มีเสาอากาศมากกว่า 40 ต้น รวมถึงเสาอากาศสำหรับดาวเทียมสื่อสารและดาวเทียมกาลิเลโอ เสาอากาศ ESTRACK ปัจจุบันสร้างขึ้นในปี 1995 และใช้สำหรับระบบ TT&C ของกาลิเลโอ |

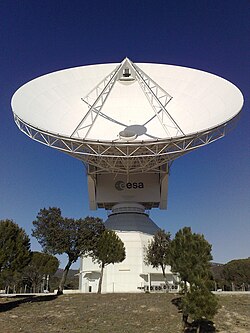

| เซเบรโรสประเทศสเปน | CEB, ( DSA 2 ) | 35 | 2548 | X | เอ็กซ์, เค, คา | ก่อนหน้านี้ บริเวณนี้เคยเป็นที่ตั้งของเสาอากาศของเครือข่าย Deep Space Network ( 40°27′11″N 4°22′05″W / 40.453°N 4.368°W / 40.453; -4.368 ( Bodenstation Cebreros ) ) |
| ซานตามาเรียอะซอเรสโปรตุเกส | เอสเอ็มเอ | 5.5 | 2551 [ 6 ] | เอส, เอ็กซ์ | สถานีในซานตามาเรียสามารถใช้ติดตามการปล่อย Ariane ที่มีมุมเอียงปานกลาง และยังสามารถติดตามการปล่อย Vega และ Soyuz ที่ดำเนินการจากท่าอวกาศของ ESA ที่คูรู เฟรนช์เกียนาได้อีกด้วย[ 6 ] | |
| เมืองคูรูประเทศเฟรนช์เกียนา | ครู | 15 | 1992 [ 7 ] | เอส, เอ็กซ์ | เอส, เอ็กซ์ | เสาอากาศมีจานขนาด 1.3 เมตรที่สามารถใช้รับสัญญาณในย่านความถี่ X-Band ได้ หากไม่ทราบตำแหน่งของยานอวกาศอย่างแม่นยำ[ 8 ] ( 5°15′04″N 52°48′18″W / 5.251°N 52.805°W / 5.251; -52.805 ( Bodenstation Kourou ) ) |
| มาลาร์เก , อาร์เจนตินา | MLG, (DSA 3) | 35 | 2012 | X, Ka | เอ็กซ์, เค, คา | ตำแหน่งในซีกโลกใต้ถูกเลือกเพื่อเสริมเครือข่ายของ NASA และ JAXA ที่ดำเนินการในซีกโลกเหนือ[ 9 ] ( 35°46′34″S 69°23′53″W / 35.776°S 69.398°W / -35.776; -69.398 ( Bodenstation Malargüe ) ) หอดูดาว Pierre Augerก็ตั้งอยู่ใน Malargüe เช่นกัน |
สถานีเก่า
- สถานีรถไฟเพิร์ธ (ออสเตรเลีย)
- สถานี Maspalomas (กราน คานาเรีย, สเปน)
- สถานีวิลลาฟรังกา (สเปน)
องค์ประกอบ

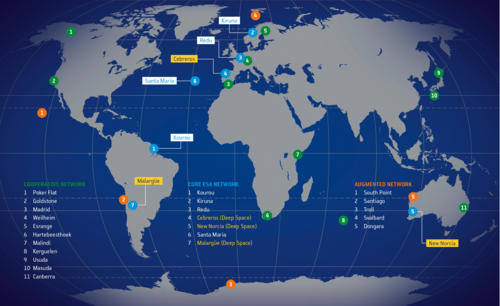

เครือข่าย ESTRACK ประกอบด้วยสถานีภาคพื้นดินหลายแห่งทั่วโลก บางแห่งเป็นของ ESA เอง ในขณะที่บางแห่งเป็นของผู้ประกอบการเชิงพาณิชย์และสถาบันอื่นๆ สถานีหลักและจุดเชื่อมต่อทั้งหมดไปยังภารกิจต่างๆ นั้นดำเนินการผ่านศูนย์ปฏิบัติการเครือข่ายที่ESOC
สถานีภาคพื้นดินหลัก
เครือข่าย Core ESTRACK ประกอบด้วยสถานีภาคพื้นดินที่ ESA เป็นเจ้าของจำนวน 7 แห่ง[ 10 ]สถานี 4 แห่งใช้สำหรับติดตามดาวเทียมและจรวดใกล้โลก และอีก 3 แห่งใช้สำหรับติดตามยานสำรวจอวกาศลึก รายละเอียดเกี่ยวกับสถานีต่างๆ จะแสดงในส่วนถัดไป
เครือข่ายเสริม
สัญญาบริการกับสถานีภาคพื้นดินที่ดำเนินการเชิงพาณิชย์ช่วยให้เครือข่ายสามารถติดตามดาวเทียมที่อยู่นอกเหนือการมองเห็นของสถานีภาคพื้นดินที่ ESA เป็นเจ้าของได้[ 11 ]ผู้ให้บริการที่เกี่ยวข้องมากที่สุด ได้แก่KSAT , SSCและสถานีภาคพื้นดินดาวเทียม Goonhillyองค์ประกอบมีการเปลี่ยนแปลงอยู่ตลอดเวลา และอาจมีการใช้สถานีที่แตกต่างกันสำหรับการปล่อยดาวเทียมแต่ละครั้ง[ 12 ]
- เซาท์พอยต์
- ซานติอาโก
- โทรลล์
- สฟาลบาร์ด
- ดองการา
เครือข่ายความร่วมมือ
ข้อตกลงความร่วมมือกับพันธมิตรระหว่างประเทศช่วยเสริมสร้างเครือข่ายให้ดียิ่งขึ้น บางส่วนเป็นสถานีอวกาศห้วงอวกาศลึก ดังนั้นจึงสามารถให้บริการที่ผู้ประกอบการเชิงพาณิชย์ไม่สามารถให้บริการได้ โดยปกติข้อตกลงจะทำขึ้นเพื่อแลกเปลี่ยนบริการหรือเพื่อช่วยเหลือภารกิจ ซึ่งหมายความว่าไม่มีการแลกเปลี่ยนเงินทุนเป็นส่วนหนึ่งของข้อตกลง[ 12 ]
