เอฟบี พีเอ็ม-63

ปืนกลมือ .380 เอซีพี/ปืนกลมือโทคาเรฟ 7.62×25 มม/ปืนกลมือพาราเบลลัม 9 มม/ปืนกลมือมาคารอฟ 9×18 มม/CS1: URL ที่ไม่เหมาะสม/CS1 แหล่งที่มาภาษาโปแลนด์ (pl)/อาวุธปืนแบบโบลแบ็คแบบธรรมดา/ปืนกลมือของโปแลนด์

PM -63 RAK (มักถูกเรียกผิดๆ ว่าRęczny Automat Komandosów —"ปืนกลมืออัตโนมัติของหน่วยคอมมานโด"; ชื่อนี้มีความหมายว่ามะเร็งหรือกุ้งในภาษาโปแลนด์) เป็นปืนกลมือ ขนาด 9×18 มม.

เอฟบี พีเอ็ม-63

พีเอ็ม-63 อาร์เอเค

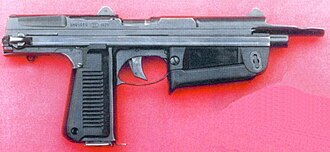

ปืนกลมือ RAK เมื่อพับพานท้ายและด้ามจับด้านหน้าลง
พิมพ์ปืนกลมือ
แหล่ง กำเนิด สาธารณรัฐประชาชนโปแลนด์
ประวัติการบริการ
พร้อมให้ บริการปี 1965–ปัจจุบัน
ใช้ โดยดูผู้ใช้
สงครามการรุกรานเชโกสโลวาเกียของสนธิสัญญาวอร์ซอ สงครามเวียดนามสงครามยมคิปปูร์การก่อกบฏคอมมิวนิสต์ในประเทศไทยสงครามจีน-เวียดนาม สงครามอิสราเอล-อาหรับ สงครามอิหร่าน-อิรัก สงครามกลางเมืองศรีลังกาสงครามอ่าวเปอร์เซีย การรณรงค์ของกองทัพสาธารณรัฐไอริชชั่วคราวสงครามอิรัก สงครามรัสเซีย-ยูเครน
ประวัติการผลิต
นักออกแบบปิโอตร์ วิลเนียฟชิค
ออกแบบทศวรรษ 1950
ผู้ผลิตเอฟบี ราดอม
ผลิตพ.ศ. 2508–2520
ไม่ สร้างประมาณ 80,000
ตัวแปรดูตัวเลือกต่างๆ
ข้อกำหนด
มวล1.6  กก. (3.53  ปอนด์)
ความยาวความยาวของพานท้ายเมื่อยืดออก 583  มม. (23.0  นิ้ว) / ความยาวของพานท้ายเมื่อพับเก็บ 333  มม. (13.1  นิ้ว)
 ความยาวลำกล้อง152  มม. (6.0  นิ้ว)
ความสูง145  มม. (5.7  นิ้ว) (แม็กกาซีนสั้น) 213  มม. (8.4  นิ้ว) (แม็กกาซีนยาว)

ตลับหมึกมาคารอฟ 9×18 มม.
การกระทำการระเบิดโดยตรง
อัตรา การ ยิง650 รอบ/นาที
 ความเร็วปากกระบอกปืน320  เมตร/วินาที (1,050  ฟุต/วินาที)
ระยะ ยิงที่มีประสิทธิภาพ การปรับระยะเล็ง 75 และ 150  เมตร
 ระบบป้อนอาหารแม็กกาซีนแบบกล่องบรรจุ 15 หรือ 25 นัด
สถานที่ท่องเที่ยวศูนย์หลังแบบพับได้ ศูนย์หน้าแบบใบมีด ระยะศูนย์ เล็ง 153  มม. (6.0 นิ้ว)

PM -63 RAK (มักถูกเรียกผิดๆ ว่าRęczny Automat Komandosów —"ปืนกลมืออัตโนมัติของหน่วยคอมมานโด"; ชื่อนี้มีความหมายว่ามะเร็งหรือกุ้งในภาษาโปแลนด์) เป็นปืนกลมือ ขนาด 9×18 มม. ของโปแลนด์ ออกแบบโดยPiotr Wilniewczycร่วมกับ Tadeusz Bednarski, Grzegorz Czubak และ Marian Wakalski [ 1 ] RAK ผสมผสานคุณลักษณะของปืนพกบรรจุกระสุนเองและปืนกลมืออัตโนมัติเต็มรูปแบบ[ 2 ]

เครื่องบิน PM-63 ปรากฏอยู่ในโลโก้ขององค์การปลดปล่อยอัฟกานิสถาน

ประวัติศาสตร์

การพัฒนา RAK เริ่มต้นขึ้นในช่วงปลายทศวรรษ 1950 เมื่อแนวคิดนี้ได้รับการเสนอครั้งแรกที่มหาวิทยาลัยเทคโนโลยีวอร์ซอเพื่อตอบสนองความต้องการอาวุธป้องกันตัวขนาดเบาสำหรับทหารแนวหลัง เช่น พลปืนและพลขับรถ หลังจากที่หัวหน้าผู้ออกแบบ Piotr Wilniewczyc เสียชีวิตในปี 1960 การพัฒนาปืนกลมือก็กลับมาดำเนินการต่อและเสร็จสมบูรณ์โดยโรงงานผลิตอาวุธ Łucznik ของรัฐ ในเมืองราดอมซึ่งผลิตจนถึงปี 1977 หลังจากการตรวจสอบอย่างละเอียด PM-63 ได้รับการยอมรับเข้าประจำการในกองทัพประชาชนโปแลนด์และตำรวจในปี 1965 ในชื่อ9  mm pistolet maszynowy wz. 1963 [ 3 ] ("ปืนกลมือขนาด 9  มม. รุ่นปี 1963") [ 4 ]

อาวุธดังกล่าวจำนวนเล็กน้อยถูกส่งออกไปยังประเทศอาหรับหลายประเทศเวียดนามและอดีตเยอรมนีตะวันออก

สาธารณรัฐประชาชนจีนได้ผลิต PM-63 เวอร์ชันที่ดัดแปลงเล็กน้อยโดยไม่ได้รับอนุญาตในชื่อType 82ซึ่งขายให้กับประเทศพันธมิตรทางการเมืองในเอเชีย[ 5 ]รุ่นนี้มีพื้นฐานมาจาก PM-63 ที่ยึดมาจากทหารเวียดนาม[ 6 ]

รายละเอียดการออกแบบ

กลไกการทำงาน

RAK เป็นปืนพกกลแบบเลือกยิง ที่ทำงานด้วยระบบแรงดันย้อนกลับตรงยิงจากตำแหน่งลูกเลื่อนเปิด[ 4 ]ต่างจากปืนกลมือส่วนใหญ่ที่ยิงจากลูกเลื่อนเปิด PM-63 มีลูกเลื่อนท้ายลำกล้องภายนอกแบบเคลื่อนที่ไปมา หรือที่เรียกว่าสไลด์สไลด์เป็นส่วนหนึ่งของอุปกรณ์ลดอัตราการยิง

เมื่อเหนี่ยวไก สไลด์จะถูกปล่อยออกมาและถูกดันไปข้างหน้าด้วยสปริงคืนตัว ดึงกระสุนจากแม็กกาซีนและป้อนเข้าสู่ลำกล้อง ทันทีที่กระสุนอยู่ในแนวเดียวกับลำกล้อง ตัวดึงปลอกกระสุนจะจับขอบปลอกกระสุนและปืนจะลั่นขณะที่สไลด์ยังคงเคลื่อนที่ไปข้างหน้า แรงกระแทกจากการยิงจะชะลอการเคลื่อนที่ไปข้างหน้าของสไลด์และดันมันกลับ ตัวดึงปลอกกระสุนจะจับปลอกกระสุนเปล่าไว้จนกระทั่งตัวดีดปลอกกระสุนดันมันผ่านช่องดีดปลอกกระสุนทางด้านขวาของสไลด์ สไลด์จะเคลื่อนที่ต่อไปด้านหลังและสปริงคืนตัวซึ่งอยู่ใต้ลำกล้องจะถูกบีบอัดจนสุด สไลด์จะเคลื่อนผ่านคันโยกหน่วงซึ่งจะดีดขึ้นและยึดสไลด์ไว้ด้านหลัง อุปกรณ์ลดอัตราการลั่นกระสุน ซึ่งเป็นบัฟเฟอร์แรงเฉื่อยที่ด้านหลังของสไลด์ จะเคลื่อนที่ไปด้านหลังด้วยแรงส่งของตัวเองและบีบอัดสปริงบัฟเฟอร์

เมื่อสปริงถูกบีบอัดจนสุด มันจะดันตัวหน่วงไปข้างหน้า และดันคันโยกหน่วงลงให้หลุดจากการประกบกับสไลด์ และหากไกปืนยังคงถูกกดอยู่และกระสุนยังคงอยู่ในแม็กกาซีน สไลด์ก็จะเคลื่อนไปข้างหน้าเพื่อเริ่มวงจรการยิงอีกครั้ง

คุณสมบัติ

ปืนกลมือประกอบด้วยส่วนประกอบหลักดังต่อไปนี้: ลำกล้อง, โครงปืน (ซึ่งประกอบด้วยพานท้าย, ด้ามปืน และด้ามจับด้านหน้า), สไลด์, สปริงคืนตัว และแกนนำสปริง และแม็กกาซีน สไลด์มีกลไกกันกระแทกและตัวหน่วงสปริง ซึ่งออกแบบมาเพื่อลดอัตราการยิงของปืนลงเหลือ 650 นัด/นาที จากอัตราการยิงปกติประมาณ 840 นัด/นาที สไลด์จะเลื่อนไปรอบลำกล้องจนถึงปากลำกล้อง และมีส่วนขยายที่ทำหน้าที่เป็นตัวชดเชยแรงถีบ ซึ่งจะเบี่ยงเบนก๊าซที่ออกจากปากลำกล้องขึ้นด้านบนเพื่อชดเชยแรงถีบที่เกิดขึ้นตามธรรมชาติของปืนเมื่อยิงในโหมดอัตโนมัติ ตัวชดเชยมีรูปร่างคล้ายช้อนยาว และสามารถใช้ในการขึ้นลำปืนด้วยมือเดียวได้ โดยการกดตัวชดเชยเข้ากับพื้นผิวแนวตั้งที่แข็งแรงจนกระทั่งสไลด์ล็อคเข้าที่

ภายในสไลด์มีตัวดึงปลอกกระสุนแบบสปริง และผนังด้านข้างที่ยกสูงขึ้นของแม็กกาซีนที่ใส่ไว้จะทำหน้าที่เป็นตัวดีดปลอกกระสุน กลไกการยิงแบบเข็มแทงชนวนมีเข็มแทงชนวนติดตั้งอยู่ภายในสไลด์ กลไกควบคุมการยิงไม่มีตัวเลือกโหมดการยิง แต่มีไกปืน แบบสองจังหวะ ที่ช่วยให้สามารถยิงแบบกึ่งอัตโนมัติ (หลังจากดึงไกปืนไปจนสุดแล้วปล่อยอย่างรวดเร็ว) และยิงต่อเนื่อง (ดึงไกปืนไปจนสุดแล้วค้างไว้) ระบบความปลอดภัยแบบแมนนวลช่วยป้องกันการยิงโดยไม่ตั้งใจโดยการตรึงสไลด์ไว้ในตำแหน่งด้านหน้า ด้านหลัง และตำแหน่งกลางที่สไลด์จะอยู่ในขณะถอดประกอบหรือประกอบปืน สวิตช์นิรภัยอยู่ทางด้านซ้ายของโครงปืน ด้านหลังด้ามปืน

พานท้ายโลหะแบบยืดหดได้ (ทำจากแผ่นเหล็กแบน) มีส่วนปลายที่ติดแผ่นรองไหล่แบบหมุนได้ เมื่อดึงพานท้ายออกมา จะใช้ร่วมกับด้ามจับแนวตั้งแบบพับได้ เพื่อให้จับได้อย่างมั่นคงขณะยิงอัตโนมัติ ลำกล้องปืน ซึ่งผู้ใช้งานสามารถถอดออกได้ในสภาพสนาม มี รูลำกล้อง เคลือบโครเมียมและร่องเกลียวขวา 4 ร่อง โดยมีอัตราการบิดเกลียว  1 ใน 252 มม. (1:10 นิ้ว)

สถานที่ท่องเที่ยว

ศูนย์เล็งหลังแบบพับได้ (แบบเปิด) มีร่องสองร่องพร้อมการตั้งค่าระยะสำหรับการยิงที่ 75 และ 150  เมตร[ 4 ]ทั้งศูนย์เล็งหลังและศูนย์เล็งหน้ายึดติดอยู่กับพื้นผิวด้านบนของสไลด์ ทำให้การเล็งปืนและการแก้ไขการยิงต่อเนื่อง โดยเฉพาะในโหมดการยิงเร็ว ทำได้ยากมาก[ 7 ]

การให้อาหาร

ปืนใช้แม็กกาซีนแบบสองแถวสองแบบ คือแบบสั้น 15 นัด และแบบยาว 25 นัด (แม็กกาซีนจะอยู่ภายในด้ามปืนที่เป็นโพรง) [ 3 ]ตัวล็อค/ปลดแม็กกาซีนอยู่ที่ส้นด้ามปืน หลังจากยิงกระสุนนัดสุดท้ายออกจากแม็กกาซีนแล้ว สไลด์จะถูกล็อคให้เปิดค้างไว้ที่ตัวล็อคสไลด์

ฝา ครอบด้ามปืน และด้ามจับด้านหน้าแนว ตั้งแบบ พับได้ทำจากวัสดุพลาสติก สังเคราะห์ [ 3 ]

เครื่องประดับ

ปืนกลมือนี้สามารถใช้งานได้เหมือนปืนพกทั่วไป โดยใช้มือเดียว อุปกรณ์เสริมที่ให้มาพร้อมกับปืนกลมือนี้ ได้แก่ แม็กกาซีนสำรองแบบยาว 3 อัน และแบบสั้น 1 อัน ซองปืน สายสะพาย ซองใส่แม็กกาซีน และแท่งทำความสะอาดพร้อมขวดน้ำมันหล่อลื่น

ตัวลดเสียงโลหะทั้งหมด ซึ่งออกแบบโดย Marian Gryszkiewic สามารถใช้กับ PM-63 ได้[ 3 ]

ตัวแปร

  • PM-70: เป็นรุ่นดัดแปลงของ PM-63 ที่พัฒนาขึ้นในเมืองราดอมสำหรับ กระสุนขนาด 9×19 มม. พาราเบลลัมในปี 1970 แต่ไม่เคยผลิตออกจำหน่ายเนื่องจากความต้องการต่ำ
  • PM-73: รุ่นที่ดัดแปลงสำหรับกระสุนขนาด . 380 ACP (9×17 มม./9 มม. สั้น)
  • มีการสร้างเวอร์ชันปิดเสียงด้วย แต่ไม่ได้รับคำสั่งซื้อ[ 8 ]
  • ประเภท 82: โคลนจีนที่สร้างขึ้นจาก PM-63 ที่ยึดมาได้[ 6 ]เหล่านี้มีที่ยึดห่วงสลิงทั้งด้านหน้าและด้านหลัง ซึ่งแตกต่างจาก PM-63 ที่มีที่ยึดห่วงเพียงด้านหลัง[ 6 ]

ผู้ใช้

แผนที่แสดงพื้นที่ที่มีผู้ใช้งาน PM-63 เป็นสีน้ำเงิน และพื้นที่ที่เคยใช้งานเป็นสีแดง

ปัจจุบัน

อดีต

ผู้มีบทบาทที่ไม่ใช่รัฐ
