แม่เหล็กเฟอร์โร

เฟอร์โรแมกเนติซึมเป็นคุณสมบัติของวัสดุบางชนิด (เช่นเหล็ก ) ที่ส่งผลให้มีค่าสภาพซึมผ่านของแม่เหล็ก ที่สามารถสังเกตได้ และในหลายกรณี ยังมีค่าความต้านทานต่อการเปลี่ยนแปลงทิศทาง ของสนามแม่เหล็กสูง ทำให้วัสดุนั้นสามารถก่อตัวเป็นแม่เหล็กถาวรได้ วัสดุเฟอร์โรแมกเนติกจะถูกดึงดูดเข้าหาแม่เหล็กอย่างเห็นได้ชัด ซึ่งเป็นผลมาจากค่าสภาพซึมผ่านของแม่เหล็กที่สูงของวัสดุเหล่านั้น
สภาพซึมผ่านทางแม่เหล็กอธิบายถึงการเกิดสนามแม่เหล็กเหนี่ยวนำในวัสดุอันเนื่องมาจากสนามแม่เหล็กภายนอก ตัวอย่างเช่น การเกิดสนามแม่เหล็กชั่วคราวภายในแผ่นเหล็กทำให้แผ่นเหล็กนั้นถูกดึงดูดโดยแม่เหล็ก ส่วนแผ่นเหล็กนั้นจะกลายเป็นสนามแม่เหล็กถาวรหรือไม่นั้น ขึ้นอยู่กับทั้งความแรงของสนามแม่เหล็กที่ใช้และค่าความต้านทาน ต่อการเปลี่ยนแปลง สนามแม่เหล็กของเหล็กชิ้นนั้น (ซึ่งแตกต่างกันไปตามองค์ประกอบทางเคมีของเหล็กและการอบชุบความร้อนใดๆ ที่อาจเกิดขึ้น)
ในวิชาฟิสิกส์มีการจำแนก ประเภทของ แม่เหล็กวัสดุหลายประเภท เฟอร์โรแมกเนติซึม (รวมถึงผลที่คล้ายกันอย่าง เฟอร์ริแมกเนติซึม ) เป็นประเภทที่แข็งแกร่งที่สุดและเป็นสาเหตุของปรากฏการณ์แม่เหล็กทั่วไปในชีวิตประจำวัน[ 1 ]ตัวอย่างทั่วไปของแม่เหล็กถาวรคือแม่เหล็กติดตู้เย็น[ 2 ] สารต่างๆ ตอบสนองต่อสนามแม่เหล็กอย่างอ่อนๆ ด้วยแม่เหล็กอีกสามประเภท ได้แก่พาราแมกเนติซึมไดอะแมกเนติซึมและแอนติเฟอร์โรแมกเนติซึมแต่แรงเหล่านี้มักจะอ่อนมากจนสามารถตรวจจับได้ด้วยเครื่องมือในห้องปฏิบัติการเท่านั้น
แม่เหล็กถาวร (วัสดุที่สามารถถูกทำให้เป็นแม่เหล็กได้ ด้วย สนามแม่เหล็กภายนอกและยังคงเป็นแม่เหล็กอยู่แม้หลังจากเอาสนามแม่เหล็กภายนอกออกไปแล้ว) จะเป็นได้ทั้งเฟอร์โรแมกเนติกหรือเฟอร์ริแมกเนติก เช่นเดียวกับวัสดุที่ถูกดึงดูดเข้าหาแม่เหล็กถาวรอย่างแรง มีวัสดุเพียงไม่กี่ชนิดที่เป็นเฟอร์โรแมกเนติก วัสดุที่พบได้ทั่วไป ได้แก่โลหะเหล็กโคบอลต์นิกเกลและโลหะผสมส่วนใหญ่ของโลหะ เหล่านี้ รวมถึง โลหะหายากบางชนิด
คุณสมบัติแม่เหล็กเฟอร์โรแมกเนติกถูกนำมาใช้กันอย่างแพร่หลายในงานอุตสาหกรรมและเทคโนโลยีสมัยใหม่ ในอุปกรณ์แม่เหล็กไฟฟ้าและอิเล็กโทรแมคคานิกส์ เช่นแม่เหล็กไฟฟ้ามอเตอร์ไฟฟ้าเครื่องกำเนิดไฟฟ้าหม้อแปลงไฟฟ้า อุปกรณ์ จัดเก็บข้อมูลแม่เหล็ก (รวมถึงเครื่องบันทึกเทปและฮาร์ดดิสก์ ) และ การทดสอบ วัสดุเหล็กแบบไม่ทำลาย
วัสดุเฟอร์โรแมกเนติกสามารถแบ่งออกเป็นวัสดุแม่เหล็ก "อ่อน" (เช่นเหล็กอบอ่อน ) ที่มีค่าความต้านทานแม่เหล็กต่ำ ซึ่งไม่ค่อยคงสภาพเป็นแม่เหล็ก และวัสดุแม่เหล็ก "แข็ง" ที่มีค่าความต้านทานแม่เหล็กสูง ซึ่งคงสภาพเป็นแม่เหล็ก แม่เหล็กถาวรทำจากวัสดุเฟอร์โรแมกเนติกแข็ง (เช่นอัลนิโก ) และวัสดุเฟอร์ริแมกเนติก (เช่นเฟอร์ไรต์ ) ที่ผ่านกระบวนการพิเศษในสนามแม่เหล็กแรงสูงระหว่างการผลิตเพื่อจัดเรียง โครงสร้าง จุลผลึก ภายใน ทำให้ยากต่อการลดอำนาจแม่เหล็ก ในการลดอำนาจแม่เหล็กของแม่เหล็กอิ่มตัว ต้องใช้สนามแม่เหล็ก ระดับของสนามแม่เหล็กที่ทำให้เกิดการลดอำนาจแม่เหล็กขึ้นอยู่กับค่าความต้านทานแม่เหล็กของวัสดุ ความแข็งแรงโดยรวมของแม่เหล็กวัดได้จากโมเมนต์แม่เหล็กหรือฟลักซ์แม่เหล็ก ทั้งหมด ความแข็งแรงของแม่เหล็กเฉพาะที่ในวัสดุวัดได้จากค่า การทำให้ เป็นแม่เหล็ก
เงื่อนไข
ในอดีต คำว่าเฟอร์โรแมกเนติซึมถูกใช้สำหรับวัสดุใดๆ ที่สามารถแสดงการเหนี่ยวนำแม่เหล็กโดยธรรมชาติได้กล่าวคือ โมเมนต์แม่เหล็กสุทธิในกรณีที่ไม่มีสนามแม่เหล็กภายนอก กล่าวคือ วัสดุใดๆ ที่สามารถกลายเป็นแม่เหล็กได้ คำจำกัดความนี้ยังคงใช้กันอย่างแพร่หลาย[ 3 ]
ในบทความสำคัญในปี 1948 Louis Néelได้แสดงให้เห็นว่าการเกิดสนามแม่เหล็กโดยธรรมชาติสามารถเกิดขึ้นได้จากรูปแบบการเรียงตัวของสนามแม่เหล็กสองประเภทที่แตกต่างกัน ในเฟอร์โรแมกเนติซึมในความหมายที่แท้จริง โมเมนต์แม่เหล็กจะเรียงตัวขนานกัน ในเฟอร์ริแมกเนติซึม โมเมนต์แม่เหล็กจะเรียงตัวในสองซับแลตติซแบบตรงข้ามที่มีขนาดต่างกัน ส่งผลให้เกิดสนามแม่เหล็กสุทธิ[ 4 ] [ 5 ] : 28–29เมื่อโมเมนต์ตรงข้ามมีขนาดเท่ากันและหักล้างกันอย่างสมบูรณ์ การเรียงตัวนั้นเรียกว่าแอนติเฟอร์โรแมกเนติซึม วัสดุดังกล่าวจะไม่แสดงการเกิดสนามแม่เหล็กโดยธรรมชาติ
วัสดุ
| วัสดุ | อุณหภูมิคิวรี(K) |
|---|---|
| บริษัท | 1388 |
| เฟ | 1043 |
| Fe O [ a ] | 948 |
| NiOFe O [ a ] | 858 |
| CuOFe O [ a ] | 728 |
| MgOFe O [ a ] | 713 |
| เอ็มเอ็นบี | 630 |
| นี | 627 |
| Nd Fe B | 593 |
| เอ็มเอ็นเอสบี | 587 |
| MnOFe O [ a ] | 573 |
| Y Fe O [ a ] | 560 |
| CrO | 386 |
| เอ็มเอ็นเอ | 318 |
| จีดี | 292 |
| วัณโรค | 219 |
| ดาย | 88 |
| ยูโอ | 69 |
เฟอร์โรแมกเนติซึมเป็นคุณสมบัติที่ผิดปกติซึ่งเกิดขึ้นในสารเพียงไม่กี่ชนิด สารที่พบได้ทั่วไปคือโลหะทรานซิชัน เช่นเหล็กนิกเกลและโคบอลต์รวมถึงโลหะผสมของโลหะเหล่านี้และโลหะผสมของโลหะหายากเฟอร์โรแมกเนติซึมเป็นคุณสมบัติที่ไม่ใช่แค่ขององค์ประกอบทางเคมีของวัสดุ แต่ยังรวมถึงโครงสร้างผลึกและโครงสร้างจุลภาคด้วย เฟอร์โรแมกเนติซึมเกิดจากวัสดุเหล่านี้มีอิเล็กตรอนที่ไม่จับคู่จำนวนมากในบล็อก d (ในกรณีของเหล็กและญาติของมัน) หรือบล็อก f (ในกรณีของโลหะหายาก) ซึ่งเป็นผลมาจากกฎของฮุนด์เรื่องความหลากหลายสูงสุดมีโลหะผสมเฟอร์โรแมกเนติกที่ส่วนประกอบของมันเองไม่ใช่เฟอร์โรแมกเนติก เรียกว่าโลหะผสมเฮาส์เลอร์ซึ่งตั้งชื่อตามฟริตซ์ เฮาส์เลอร์ในทางกลับกัน มีโลหะผสมที่ไม่เป็นแม่เหล็ก เช่น เหล็กกล้าไร้สนิมบางชนิดที่ประกอบด้วยโลหะเฟอร์โรแมกเนติกเกือบทั้งหมด
โลหะผสมเฟอร์โรแมกเนติกแบบอสัณฐาน (ไม่มีผลึก) บางครั้งเรียกว่าแอสเปอโรแมกเนตซึ่งสามารถผลิตได้โดยการ ทำให้โลหะ ผสมเย็นตัวลงอย่างรวดเร็ว ข้อดีของโลหะผสมเหล่านี้คือ คุณสมบัติของมันเกือบจะเป็นไอโซโทรปิก (ไม่ได้เรียงตัวตามแกนผลึก) ส่งผลให้มีแรงบีบอัด ต่ำ การสูญเสีย ฮิสเทอรีซิสต่ำค่าการซึมผ่านสูง และความต้านทานไฟฟ้าสูง วัสดุทั่วไปชนิดหนึ่งคือโลหะผสมโลหะทราน ซิชัน-โลหะ กึ่งโลหะ ซึ่งประกอบด้วยโลหะทรานซิชันประมาณ 80% (โดยปกติคือ Fe, Co หรือ Ni) และส่วนประกอบโลหะกึ่งโลหะ ( B , C , Si , PหรือAl ) ที่ช่วยลดจุดหลอมเหลว
แม่เหล็กธาตุหายากเป็นวัสดุเฟอร์โรแมกเนติกที่แข็งแกร่งเป็นพิเศษชนิดใหม่ประกอบด้วย ธาตุ แลนทานอยด์ ซึ่งเป็นที่รู้จักกันดีในด้านความสามารถในการนำพาโมเมนต์แม่เหล็กขนาดใหญ่ใน ออร์บิทัล f ที่มีการจัดเรียง ตัวอย่างดี
ตารางนี้แสดงรายการสารประกอบเฟอร์โรแมกเนติกและเฟอร์ริแมกเนติกบางชนิด พร้อมด้วยอุณหภูมิคิวรี ( TC ) ซึ่งเป็นอุณหภูมิที่สารประกอบเหล่านั้นจะไม่แสดงคุณสมบัติการเป็นแม่เหล็กโดยธรรมชาติอีกต่อ
วัสดุที่แปลกประหลาด
วัสดุเฟอร์โรแมกเนติกส่วนใหญ่เป็นโลหะ เนื่องจากอิเล็กตรอนนำไฟฟ้ามักเป็นตัวกลางในปฏิสัมพันธ์เฟอร์โรแมกเนติก ดังนั้นการพัฒนาฉนวนเฟอร์โรแมกเนติกจึงเป็นเรื่องท้าทาย โดยเฉพาะอย่างยิ่ง วัสดุ มัลติเฟอร์โรอิกที่มีทั้งคุณสมบัติเฟอร์โรแมกเนติกและเฟอร์โรอิเล็กทริก[ 8 ]
สารประกอบ แอคติไนด์จำนวนหนึ่งเป็นเฟอร์โรแมกเนตที่อุณหภูมิห้องหรือแสดงคุณสมบัติเฟอร์โรแมกเนตเมื่อเย็นลง PuP เป็นพาราแมกเนตที่มีสมมาตรแบบลูกบาศก์ที่อุณหภูมิห้องแต่จะเกิดการเปลี่ยนโครงสร้างไปเป็น สถานะ เตตระโกนัลที่มีลำดับเฟอร์โรแมกเนตเมื่อเย็นลงต่ำกว่าT = 125 Kในสถานะเฟอร์โรแมกเนต แกนง่าย ของ PuP อยู่ในทิศทาง ⟨100⟩ [ 9 ]
ใน NpFe แกนง่ายคือ ⟨111⟩ [ 10 ]เหนือT ≈ 500 K , NpFe ยังเป็นพาราแมกเนติกและลูกบาศก์ การลดอุณหภูมิลงต่ำกว่าอุณหภูมิคิวรีทำให้เกิด การบิดเบี้ยว แบบรอมโบฮีดรัลโดยที่มุมรอมโบฮีดรัลเปลี่ยนจาก 60° (เฟสลูกบาศก์) เป็น 60.53° คำอธิบายอีกแบบหนึ่งของการบิดเบี้ยวนี้คือการพิจารณาความยาวcตามแกนสามเหลี่ยมที่ไม่ซ้ำกัน (หลังจากที่การบิดเบี้ยวเริ่มต้นขึ้น) และaเป็นระยะทางในระนาบที่ตั้งฉากกับcในเฟสลูกบาศก์นี้จะลดลงเหลือc / a = 1.00ต่ำกว่าอุณหภูมิคิวรี แลตทิซจะเกิดการบิดเบี้ยว
ซึ่งเป็นความเครียดที่ใหญ่ที่สุดในสารประกอบแอคติไนด์ ใดๆ [ 11 ] NpNi เกิดการบิดเบี้ยวของแลตติซที่คล้ายกันที่อุณหภูมิต่ำกว่าT = 32 Kโดยมีความเครียดเท่ากับ (43 ± 5) × 10 −4 [ 11 ] NpCo เป็นเฟอร์ริแมกเนตที่อุณหภูมิต่ำกว่า15 K
ในปี 2552 ทีมฟิสิกส์ จาก MIT ได้แสดงให้เห็นว่าก๊าซ ลิเธียมที่เย็นตัวลงจนต่ำกว่า 1 เคลวินสามารถแสดงคุณสมบัติเฟอร์โรแมกเนติซึมได้[ 12 ]ทีมงานได้ทำให้ ลิเธี ยม-6 เฟอร์มิออนิกเย็นตัวลง จนต่ำกว่า150 นาโนเคลวิน (150 พันล้านส่วนของ 1 เคลวิน) โดยใช้การทำความเย็นด้วยเลเซอร์ อินฟราเรด การสาธิตนี้เป็นครั้งแรกที่มีการสาธิตเฟอร์โรแมกเนติซึมในก๊าซ
ในบางกรณีที่หายาก สามารถสังเกตปรากฏการณ์เฟอร์โรแมกเนติซึมได้ในสารประกอบที่ประกอบด้วยธาตุในกลุ่ม s และกลุ่ม p เท่านั้น เช่นรูบิเดียมเซสควิออกไซด์[ 13 ]
ในปี 2018 ทีมนักฟิสิกส์จากมหาวิทยาลัยมินนิโซตาได้แสดงให้เห็นว่ารูทีเนียม แบบเททราโกนัลที่มีจุดศูนย์กลางอยู่ที่ตัวนั้น แสดงคุณสมบัติเฟอร์โรแมกเนติซึมที่อุณหภูมิห้อง[ 14 ]
เฟอร์โรแมกเนติซึมที่เกิดจากการเหนี่ยวนำทางไฟฟ้า
งานวิจัยล่าสุดแสดงให้เห็นหลักฐานว่าสามารถเหนี่ยวนำให้เกิดสภาพแม่เหล็กเฟอร์โรในวัสดุบางชนิดได้ด้วยกระแสไฟฟ้าหรือแรงดันไฟฟ้า LaMnO และ SrCoO ที่เป็นแอนติเฟอร์โรแมกเนติกได้ถูกเปลี่ยนให้เป็นเฟอร์โรแมกเนติกด้วยกระแสไฟฟ้า ในเดือนกรกฎาคม พ.ศ. 2563 นักวิทยาศาสตร์รายงานการเหนี่ยวนำให้เกิดสภาพแม่เหล็กเฟอร์โรในวัสดุ ได อะแมกเนติก ที่มีอยู่มากมายอย่าง ไพไรต์เหล็ก ("ทองคำของคนโง่") ด้วยแรงดันไฟฟ้าที่ใช้[ 15 ] [ 16 ]ในการทดลองเหล่านี้ สภาพแม่เหล็กเฟอร์โรถูกจำกัดไว้ที่ชั้นผิวบางๆ เท่านั้น
คำอธิบาย
ทฤษฎีบทBohr–Van Leeuwenซึ่งค้นพบในช่วงทศวรรษ 1910 แสดงให้เห็นว่า ทฤษฎี ฟิสิกส์คลาสสิกไม่สามารถอธิบายแม่เหล็กของวัสดุรูปแบบใดๆ ได้ รวมถึงเฟอร์โรแมกเนติซึม คำอธิบายนั้นขึ้นอยู่กับคำอธิบายอะตอมในกลศาสตร์ควอน ตัม อิเล็กตรอนแต่ละตัวของอะตอมมีโมเมนต์แม่เหล็กตาม สถานะ สปิน ของมัน ตามที่อธิบายโดยกลศาสตร์ควอนตัมหลักการกีดกันของ Pauliซึ่งเป็นผลมาจากกลศาสตร์ควอนตัมเช่นกัน จำกัดการครอบครองสถานะสปินของอิเล็กตรอนในออร์บิทัลอะตอมโดยทั่วไปทำให้โมเมนต์แม่เหล็กจากอิเล็กตรอนของอะตอมหักล้างกันเป็นส่วนใหญ่หรือทั้งหมด[ 17 ]อะตอมจะมี โมเมนต์แม่เหล็ก สุทธิเมื่อการหักล้างนั้นไม่สมบูรณ์
ที่มาของแม่เหล็กอะตอม
หนึ่งในคุณสมบัติพื้นฐานของอิเล็กตรอน (นอกเหนือจากที่มันมีประจุ) คือมันมีโมเมนต์ไดโพลแม่เหล็ก กล่าวคือ มันมีพฤติกรรมเหมือนแม่เหล็กขนาดเล็กที่สร้างสนามแม่เหล็กโมเมนต์ไดโพลนี้มาจากคุณสมบัติพื้นฐานที่สำคัญกว่าของอิเล็กตรอน นั่นคือสปินทางกลศาสตร์ควอนตัม เนื่องจากธรรมชาติควอนตัม สปินของอิเล็กตรอนจึงสามารถอยู่ในสถานะใดสถานะหนึ่งได้เพียงสองสถานะ โดยสนามแม่เหล็กจะชี้ไปในทิศทาง "ขึ้น" หรือ "ลง" (สำหรับการเลือกขึ้นและลงใดๆ ก็ตาม) สปินของอิเล็กตรอนในอะตอมเป็นแหล่งกำเนิดหลักของเฟอร์โรแมกเนติซึม แม้ว่าจะมีการมีส่วนร่วมจากโมเมนตัมเชิงมุม ของวง โคจร ของอิเล็กตรอนรอบนิวเคลียสด้วย เมื่อไดโพลแม่เหล็กเหล่านี้ในสสารเรียงตัวกัน (ชี้ไปในทิศทางเดียวกัน) สนามแม่เหล็กขนาดเล็กของพวกมันแต่ละตัวจะรวมกันเพื่อสร้างสนามขนาดใหญ่ระดับมหภาค
อย่างไรก็ตาม วัสดุที่ประกอบด้วยอะตอมที่มีอิเล็กตรอนเต็มวงโคจรจะมีโมเมนต์ไดโพลรวมเป็นศูนย์ เนื่องจากอิเล็กตรอนทั้งหมดอยู่เป็นคู่ที่มีสปินตรงข้ามกัน โมเมนต์แม่เหล็กของอิเล็กตรอนแต่ละตัวจะถูกหักล้างด้วยโมเมนต์ตรงข้ามของอิเล็กตรอนตัวที่สองในคู่ มีเพียงอะตอมที่มีวงโคจรไม่เต็ม (เช่นสปินไม่จับคู่กัน ) เท่านั้นที่จะมีโมเมนต์แม่เหล็กสุทธิ ดังนั้นเฟอร์โรแมกเนติซึมจึงเกิดขึ้นเฉพาะในวัสดุที่มีวงโคจรไม่เต็มเท่านั้น เนื่องจากกฎของฮุนด์อิเล็กตรอนไม่กี่ตัวแรกในวงโคจรที่ว่างอยู่มักจะมีสปินเดียวกัน ซึ่งจะทำให้โมเมนต์ไดโพลรวมเพิ่มขึ้น
ไดโพลที่ไม่มีคู่เหล่านี้(มักเรียกง่ายๆ ว่า "สปิน" แม้ว่าโดยทั่วไปแล้วจะรวมถึงโมเมนตัมเชิงมุมวงโคจรด้วย) มีแนวโน้มที่จะเรียงตัวขนานกับสนามแม่เหล็กภายนอกซึ่งนำไปสู่ปรากฏการณ์ระดับมหภาคที่เรียกว่าพาราแมกเนติซึมอย่างไรก็ตาม ในเฟอร์โรแมกเนติซึม ปฏิสัมพันธ์ทางแม่เหล็กระหว่างไดโพลแม่เหล็กของอะตอมที่อยู่ใกล้เคียงนั้นแข็งแกร่งมากพอที่จะทำให้พวกมันเรียงตัวเข้าหากันโดยไม่คำนึงถึงสนามใดๆ ที่กระทำ ส่งผลให้เกิด การสร้าง สนามแม่เหล็กโดยธรรมชาติของสิ่งที่เรียกว่าโดเมน ซึ่งส่งผลให้เกิด ค่าสภาพซึมผ่านของแม่เหล็กสูงที่สังเกตได้ในวัสดุเฟอร์โรแมกเนติก และความสามารถของวัสดุที่มีความแข็งทางแม่เหล็กในการก่อตัวเป็นแม่เหล็กถาวร
ปฏิสัมพันธ์แลกเปลี่ยน
เมื่ออะตอมสองอะตอมที่อยู่ใกล้กันมีอิเล็กตรอนที่ไม่จับคู่กัน การที่สปินของอิเล็กตรอนขนานกันหรือตรงข้ามกันจะมีผลต่อว่าอิเล็กตรอนเหล่านั้นสามารถอยู่ในวงโคจรเดียวกันได้หรือไม่ อันเป็นผลมาจากปรากฏการณ์ทางกลศาสตร์ควอนตัมที่เรียกว่าปฏิกิริยาแลกเปลี่ยนซึ่งจะส่งผลต่อตำแหน่งของอิเล็กตรอนและปฏิกิริยาคูลอมบ์ (ไฟฟ้าสถิต)และด้วยเหตุนี้จึงส่งผลต่อความแตกต่างของพลังงานระหว่างสถานะเหล่านี้
ปฏิสัมพันธ์การแลกเปลี่ยนเกี่ยวข้องกับหลักการกีดกันของเปาลี ซึ่งกล่าวว่าอิเล็กตรอนสองตัวที่มีสปินเดียวกันไม่สามารถอยู่ในสถานะเชิงพื้นที่ (วงโคจร) เดียวกันได้ นี่เป็นผลมาจากทฤษฎีสปิน-สถิติและข้อเท็จจริงที่ว่าอิเล็กตรอนเป็นเฟอร์มิออนดังนั้น ภายใต้เงื่อนไขบางประการ เมื่อวงโคจรของอิเล็กตรอนวาเลนซ์ นอกสุดที่ไม่มีคู่ จากอะตอมที่อยู่ติดกันซ้อนทับกัน การกระจายประจุไฟฟ้าในอวกาศจะอยู่ห่างกันมากขึ้นเมื่ออิเล็กตรอนมีสปินขนานกันมากกว่าเมื่อพวกมันมีสปินตรงข้ามกัน ซึ่งจะลดพลังงานไฟฟ้าสถิตของอิเล็กตรอนเมื่อสปินขนานกันเมื่อเทียบกับพลังงานเมื่อสปินตรงข้ามกัน ดังนั้นสถานะสปินขนานจึงมีเสถียรภาพมากกว่า ความแตกต่างของพลังงานนี้เรียกว่าพลังงานการแลกเปลี่ยนกล่าวโดยง่าย อิเล็กตรอนนอกสุดของอะตอมที่อยู่ติดกันซึ่งผลักกันสามารถเคลื่อนที่ห่างกันได้มากขึ้นโดยการจัดเรียงสปินของพวกมันไปในทิศทางเดียวกัน
ความแตกต่างของพลังงานนี้อาจมีขนาดใหญ่กว่าความแตกต่างของพลังงานที่เกี่ยวข้องกับปฏิสัมพันธ์ระหว่างไดโพลแม่เหล็กหลายเท่าตัวเนื่องจากการวางแนวของไดโพล[ 18 ]ซึ่งมีแนวโน้มที่จะจัดเรียงไดโพลให้ขนานกันในทิศทางตรงกันข้าม ในออกไซด์เซมิคอนดักเตอร์ที่เจือปนบางชนิดปฏิสัมพันธ์ RKKYได้แสดงให้เห็นว่าก่อให้เกิดปฏิสัมพันธ์แม่เหล็กระยะไกลเป็นระยะ ซึ่งเป็นปรากฏการณ์ที่มีความสำคัญในการศึกษาวัสดุสปินโทรนิกส์[ 19 ]
วัสดุที่มีปฏิสัมพันธ์การแลกเปลี่ยนที่แข็งแกร่งกว่าปฏิสัมพันธ์ไดโพล-ไดโพลที่แข่งขันกัน มักเรียกว่าวัสดุแม่เหล็กตัวอย่างเช่น ในเหล็ก (Fe) แรงแลกเปลี่ยนแข็งแกร่งกว่าปฏิสัมพันธ์ไดโพลประมาณ 1,000 เท่า ดังนั้น ที่อุณหภูมิต่ำกว่าอุณหภูมิคูรี ไดโพลเกือบทั้งหมดในวัสดุเฟอร์โรแมกเนติกจะเรียงตัวกัน นอกจากเฟอร์โรแมกเนติซึมแล้ว ปฏิสัมพันธ์การแลกเปลี่ยนยังเป็นสาเหตุของการเรียงตัวของโมเมนต์แม่เหล็กอะตอมที่เกิดขึ้นเองตามธรรมชาติในของแข็งแม่เหล็กประเภทอื่นๆ ด้วย ได้แก่ แอนติเฟอร์โรแมกเนติซึมและเฟอร์ริแมกเนติซึม มีกลไกปฏิสัมพันธ์การแลกเปลี่ยนที่แตกต่างกันซึ่งสร้างแม่เหล็กในสารเฟอร์โรแมกเนติก[ 20 ]เฟอร์ริแมกเนติก และแอนติเฟอร์โรแมกเนติกที่แตกต่างกัน กลไกเหล่านี้รวมถึงการแลกเปลี่ยนโดยตรงการแลกเปลี่ยน RKKY การแลกเปลี่ยนคู่และการแลกเปลี่ยนแบบซูเปอร์
ความไม่สมมาตรทางแม่เหล็ก
แม้ว่าปฏิสัมพันธ์การแลกเปลี่ยนจะทำให้สปินเรียงตัวกัน แต่ก็ไม่ได้เรียงตัวไปในทิศทางใดทิศทางหนึ่งโดยเฉพาะ หากไม่มีความไม่สมมาตรทางแม่เหล็กสปินในแม่เหล็กจะเปลี่ยนทิศทางแบบสุ่มเพื่อตอบสนองต่อความผันผวนทางความร้อนและแม่เหล็กจะเป็นซูเปอร์พาราแมกเนติกมีความไม่สมมาตรทางแม่เหล็กหลายชนิด ซึ่งชนิดที่พบได้บ่อยที่สุดคือความไม่สมมาตรของแม่เหล็กผลึกซึ่งเป็นการพึ่งพาพลังงานต่อทิศทางของการทำให้เป็นแม่เหล็กเมื่อเทียบกับโครงสร้างผลึกอีกแหล่งที่มาของความไม่สมมาตร ที่พบได้ทั่วไป คือการหดตัวของแม่เหล็กผกผัน ซึ่งเกิดจาก ความเครียดภายในแม่เหล็กโดเมนเดี่ยวยังสามารถมีความไม่สมมาตรของรูปร่างได้เนื่องจากผลกระทบของแม่เหล็กสถิตของรูปร่างอนุภาค เมื่ออุณหภูมิของแม่เหล็กเพิ่มขึ้น ความไม่สมมาตรมีแนวโน้มที่จะลดลง และมักจะมีอุณหภูมิปิดกั้นซึ่งการเปลี่ยนไปสู่ซูเปอร์พาราแมกเนติซึมเกิดขึ้น[ 21 ]
โดเมนแม่เหล็ก


การเรียงตัวของไดโพลแม่เหล็กในวัสดุเฟอร์โรแมกเนติกโดยธรรมชาติ ดูเหมือนจะบ่งชี้ว่าวัสดุเฟอร์โรแมกเนติกทุกชิ้นควรมีสนามแม่เหล็กที่แข็งแกร่ง เนื่องจากสปินทั้งหมดเรียงตัวกัน แต่เหล็กและเฟอร์โรแมกเนติกอื่นๆ มักพบในสถานะ "ไม่เป็นแม่เหล็ก" นี่เป็นเพราะวัสดุเฟอร์โรแมกเนติกชิ้นใหญ่ถูกแบ่งออกเป็นบริเวณเล็กๆ ที่เรียกว่าโดเมนแม่เหล็ก[ 22 ] (หรือที่รู้จักกันในชื่อโดเมนไวส์ ) ภายในแต่ละโดเมน สปินจะเรียงตัวกัน แต่ถ้าวัสดุชิ้นใหญ่มีโครงสร้างพลังงานต่ำสุด (เช่น "ไม่เป็นแม่เหล็ก") สปินของโดเมนที่แยกจากกันจะชี้ไปในทิศทางที่แตกต่างกัน และสนามแม่เหล็กของพวกมันจะหักล้างกัน ดังนั้นวัสดุชิ้นใหญ่จึงไม่มีสนามแม่เหล็กขนาดใหญ่สุทธิ
วัสดุเฟอร์โรแมกเนติกจะแบ่งตัวออกเป็นโดเมนแม่เหล็กโดยธรรมชาติ เนื่องจากแรงแลกเปลี่ยนเป็นแรงระยะสั้น ดังนั้นในระยะทางไกลที่มีอะตอมจำนวนมาก แนวโน้มของไดโพลแม่เหล็กที่จะลดพลังงานของตนเองโดยการวางตัวในทิศทางตรงกันข้ามจะชนะ หากไดโพลทั้งหมดในวัสดุเฟอร์โรแมกเนติกเรียงตัวขนานกัน มันจะสร้างสนามแม่เหล็กขนาดใหญ่ที่แผ่ขยายออกไปในพื้นที่รอบๆ ซึ่งมี พลังงาน แม่เหล็กสถิต อยู่มาก วัสดุสามารถลดพลังงานนี้ได้โดยการแบ่งออกเป็นหลายโดเมนที่ชี้ไปในทิศทางต่างๆ ดังนั้นสนามแม่เหล็กจึงถูกจำกัดอยู่ในสนามเฉพาะที่ขนาดเล็กในวัสดุ ลดปริมาตรของสนามลง โดเมนต่างๆ ถูกคั่นด้วยผนังโดเมน บางๆ ที่มีความหนาเพียงไม่กี่โมเลกุล ซึ่งทิศทางการทำให้เป็นแม่เหล็กของไดโพลจะหมุนอย่างราบรื่นจากทิศทางของโดเมนหนึ่งไปยังอีกโดเมนหนึ่ง
วัสดุแม่เหล็ก

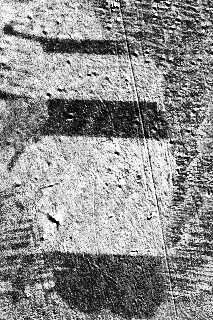

ดังนั้น ชิ้นส่วนของเหล็กในสถานะพลังงานต่ำสุด ("ไม่เป็นแม่เหล็ก") โดยทั่วไปจะมีสนามแม่เหล็กสุทธิเพียงเล็กน้อยหรือไม่มีเลย อย่างไรก็ตาม โดเมนแม่เหล็กในวัสดุไม่ได้อยู่กับที่ พวกมันเป็นเพียงบริเวณที่สปินของอิเล็กตรอนเรียงตัวกันเองโดยธรรมชาติเนื่องจากสนามแม่เหล็กของพวกมัน และดังนั้นจึงสามารถเปลี่ยนแปลงได้โดยสนามแม่เหล็กภายนอก หากใช้สนามแม่เหล็กภายนอกที่แรงพอต่อวัสดุ ผนังโดเมนจะเคลื่อนที่ผ่านกระบวนการที่สปินของอิเล็กตรอนในอะตอมที่อยู่ใกล้ผนังในโดเมนหนึ่งจะหมุนภายใต้อิทธิพลของสนามภายนอกให้หันไปในทิศทางเดียวกับอิเล็กตรอนในอีกโดเมนหนึ่ง ดังนั้นจึงเป็นการจัดเรียงโดเมนใหม่เพื่อให้ไดโพลส่วนใหญ่เรียงตัวไปตามสนามภายนอก โดเมนจะยังคงเรียงตัวกันอยู่เมื่อเอาสนามภายนอกออก และรวมกันเพื่อสร้างสนามแม่เหล็กของตัวเองที่แผ่ขยายออกไปในพื้นที่รอบๆ วัสดุ จึงสร้างแม่เหล็ก "ถาวร" ขึ้นมา เมื่อสนามแม่เหล็กถูกถอดออก โดเมนจะไม่กลับไปสู่โครงสร้างที่มีพลังงานต่ำสุดดั้งเดิม เนื่องจากผนังโดเมนมีแนวโน้มที่จะ "ยึดติด" หรือ "เกี่ยว" กับข้อบกพร่องในโครงผลึก ทำให้รักษาแนวขนานเอาไว้ ปรากฏการณ์บาร์คเฮาเซน แสดงให้เห็นสิ่งนี้ : เมื่อสนามแม่เหล็กเปลี่ยนไป ความเป็นแม่เหล็กของวัสดุจะเปลี่ยนแปลงไปในลักษณะกระโดดเล็กๆ นับพันครั้ง เนื่องจากผนังโดเมน "ดีด" ผ่านข้อบกพร่องอย่างฉับพลัน
การเกิดสนามแม่เหล็กนี้ ซึ่งเป็นฟังก์ชันของสนามภายนอก สามารถอธิบายได้ด้วยเส้นโค้งฮิสเทอรีซิสแม้ว่าสถานะของโดเมนที่เรียงตัวกันในชิ้นส่วนของวัสดุเฟอร์โรแมกเนติกที่ถูกทำให้เป็นแม่เหล็กจะไม่ใช่การจัดเรียงที่มีพลังงานต่ำสุด แต่มันก็เป็นสถานะกึ่งเสถียรและสามารถคงอยู่ได้เป็นเวลานาน ดังที่แสดงให้เห็นโดยตัวอย่างแมกเนไทต์จากก้นทะเลซึ่งยังคงรักษาสภาพการเป็นแม่เหล็กไว้ได้นานหลายล้านปี
การให้ความร้อนแล้วทำให้เย็นลง ( การอบอ่อน ) วัสดุที่มีคุณสมบัติเป็นแม่เหล็ก การทำให้วัสดุสั่นสะเทือนโดยการตอก หรือการใช้สนามแม่เหล็กที่สั่นอย่างรวดเร็วจากขดลวดลดอำนาจแม่เหล็กมีแนวโน้มที่จะปลดปล่อยผนังโดเมนออกจากสถานะที่ถูกตรึงไว้ และขอบเขตของโดเมนมีแนวโน้มที่จะเคลื่อนกลับไปยังโครงสร้างที่มีพลังงานต่ำกว่าด้วยสนามแม่เหล็กภายนอกที่น้อยลง ส่งผล ให้ วัสดุนั้นสูญเสียอำนาจแม่เหล็กไป
แม่เหล็กเชิงพาณิชย์ทำจากวัสดุเฟอร์โรแมกเนติกหรือเฟอร์ริแมกเนติกชนิด "แข็ง" ที่มีค่าแอนไอโซโทรปีแม่เหล็กสูงมาก เช่นอัลนิโกและเฟอร์ไรต์ซึ่งมีแนวโน้มอย่างมากที่ทิศทางการดึงดูดแม่เหล็กจะชี้ไปตามแกนใดแกนหนึ่งของผลึก เรียกว่า "แกนง่าย" ในระหว่างการผลิต วัสดุเหล่านี้จะถูกนำไปผ่านกระบวนการทางโลหะวิทยาต่างๆ ในสนามแม่เหล็กที่มีกำลังสูง ซึ่งจะจัดเรียงผลึกให้แกน "ง่าย" ของการดึงดูดแม่เหล็กทั้งหมดชี้ไปในทิศทางเดียวกัน ดังนั้น การดึงดูดแม่เหล็กและสนามแม่เหล็กที่เกิดขึ้นจึง "ฝังตัว" อยู่ในโครงสร้างผลึกของวัสดุ ทำให้ยากมากที่จะกำจัดอำนาจแม่เหล็ก
อุณหภูมิคิวรี
เมื่ออุณหภูมิของวัสดุเพิ่มขึ้น การเคลื่อนที่ทางความร้อนหรือเอนโทรปีจะแข่งขันกับแนวโน้มทางแม่เหล็กเฟอร์โรที่ทำให้ไดโพลเรียงตัวกัน เมื่ออุณหภูมิสูงขึ้นเกินจุดหนึ่งที่เรียกว่าอุณหภูมิคิวรี จะเกิด การเปลี่ยนเฟสอันดับสองและระบบจะไม่สามารถรักษาสภาพแม่เหล็กโดยธรรมชาติได้อีกต่อไป ดังนั้นความสามารถในการถูกทำให้เป็นแม่เหล็กหรือถูกดึงดูดโดยแม่เหล็กจึงหายไป แม้ว่ามันจะยังคงตอบสนองแบบพาราแมกเนติกต่อสนามภายนอกอยู่ก็ตาม ต่ำกว่าอุณหภูมินั้น จะเกิดการแตกสมมาตรโดยธรรมชาติและโมเมนต์แม่เหล็กจะเรียงตัวกับโมเมนต์ข้างเคียง อุณหภูมิคิวรีเองเป็นจุดวิกฤตซึ่งค่าความไวต่อแม่เหล็กในทางทฤษฎีมีค่าเป็นอนันต์ และถึงแม้จะไม่มีสภาพแม่เหล็กสุทธิ แต่ความสัมพันธ์ของสปินแบบโดเมนจะผันผวนในทุกระดับความยาว
ดูเพิ่มเติม
- คุณสมบัติของวัสดุเฟอร์โรแมกเนติก
- ฮิสเทอรีซิส– ความสัมพันธ์ระหว่างสถานะของระบบกับประวัติการเปลี่ยนแปลงของระบบนั้น
- แม่เหล็กนีโอไดเมียม– แม่เหล็กถาวรชนิดที่แข็งแกร่งที่สุด ผลิตจากโลหะผสมของนีโอไดเมียม เหล็ก และโบรอน
- การเหนี่ยวนำแม่เหล็กในวงโคจร– การเหนี่ยวนำแม่เหล็กแบบควอนตัมของอนุภาคที่มีประจุ
- เกณฑ์ของสโตเนอร์– เงื่อนไขสำหรับภาวะแม่เหล็กถาวร
- มอเตอร์เทอร์โมแมกเนติก– มอเตอร์แม่เหล็ก
ลิงก์ภายนอก
สื่อที่เกี่ยวข้องกับแม่เหล็กเฟอร์โรในวิกิมีเดียคอมมอนส์- แม่เหล็กไฟฟ้า – บทที่ 11 จากตำราเรียนออนไลน์
- Sandeman, Karl (มกราคม 2008). "วัสดุเฟอร์โรแมกเนติก" . DoITPoMS . ภาควิชาวิทยาศาสตร์วัสดุและโลหะวิทยา มหาวิทยาลัยเคมบริดจ์. สืบค้นเมื่อ22 มิถุนายน 2019 .คำอธิบายโดยละเอียดเกี่ยวกับวัสดุเฟอร์โรแมกเนติกโดยไม่ใช้คณิตศาสตร์ พร้อมภาพประกอบ
- แม่เหล็ก: แบบจำลองและกลไกใน E. Pavarini, E. Koch และ U. Schollwöck: ปรากฏการณ์ฉุกเฉินในเรื่องที่สัมพันธ์กัน, Jülich 2013, ISBN 978-3-89336-884-6
