เครือข่ายไมโครเวฟของบริติชเทเลคอม
เครือข่ายไมโครเวฟของบริติชเทเลคอม (British Telecom)เป็นเครือข่ายการเชื่อมต่อวิทยุไมโครเวฟแบบจุดต่อจุดในสหราชอาณาจักร ซึ่งเริ่มแรกดำเนินการโดยสำนักงานไปรษณีย์กลาง (General Post Office ) และต่อมาโดยบริษัทผู้สืบทอดคือบีที พีแอลซี (BT plc ) ตั้งแต่ปลายทศวรรษ 1950 ถึงทศวรรษ 1980 เครือข่ายนี้เป็นส่วนสำคัญของความจุในการสื่อสารหลักของบีที และส่งสัญญาณโทรศัพท์ โทรทัศน์ เรดาร์ และข้อมูลดิจิทัล ทั้งทางพลเรือนและทางทหาร การใช้การส่งสัญญาณไมโครเวฟแบบมองเห็นได้โดยตรงมีความสำคัญอย่างยิ่งในช่วงสงครามเย็นเนื่องจากมีความทนทานต่อการโจมตีด้วยอาวุธนิวเคลียร์ อย่างไรก็ตาม เครือข่ายนี้ก็ล้าสมัยไปอย่างน้อยก็สำหรับการใช้งานพลเรือนทั่วไป เนื่องจากการติดตั้งเครือข่ายการสื่อสาร ใยแก้วนำแสงระดับชาติที่มีความน่าเชื่อถือสูงกว่าและมีความจุมากกว่าอย่างมาก
บีที (BT) ยังคงเป็นหนึ่งในเจ้าของเสาส่งสัญญาณและเสาไมโครเวฟที่ใหญ่ที่สุดในสหราชอาณาจักรเสาที่มีชื่อเสียงที่สุดคือตึกบีทีทาวเวอร์ในลอนดอน ซึ่งเคยเป็นอาคารที่สูงที่สุดในสหราชอาณาจักรตั้งแต่สร้างเสร็จในทศวรรษ 1960 จนถึงต้นทศวรรษ 1980 และเป็นจุดเชื่อมต่อสำคัญในเครือข่ายไมโครเวฟของบีที
การเชื่อมต่อโทรทัศน์
ลิงก์ไมโครเวฟ GPO ที่ใช้งานได้รุ่นแรกสุดมีไว้สำหรับโทรทัศน์ BBC 405 เส้น[ 1 ]
ระบบทดลอง
ลอนดอนถึงเบอร์มิงแฮมก่อนสงคราม
ในปี พ.ศ. 2482 ไปรษณีย์ได้ทำสัญญากับEMIเพื่อทดลองการถ่ายทอดสัญญาณโทรทัศน์ไปยังเบอร์มิงแฮมในกรณีนี้ สัญญาณจากAlexandra Palaceจะถูกรับที่Dunstableและส่งผ่านลิงก์วิทยุไปยัง Sharmans Hill, Charweltonซึ่งอยู่ห่างออกไปประมาณ 40 ไมล์ไปทางเบอร์มิงแฮม ดังนั้นจึงสามารถส่งสัญญาณได้สองในสามของระยะทางจากลอนดอนไปยังเบอร์มิงแฮมสงครามโลกครั้งที่สองเข้ามาแทรกแซงและการทดลองในช่วงแรกนี้จึงต้องถูกยกเลิก[ 1 ]
ลอนดอนถึงคาสเซิลตัน 195 เมกะเฮิร์ตซ์
GPO สร้างเครือข่ายสถานีถ่ายทอดสัญญาณวิทยุแบบทดลองสำหรับโทรทัศน์ ซึ่งใช้ความถี่ VHF ที่ค่อนข้างต่ำที่ 195 MHz และการมอดูเลชั่นความถี่โดยมีค่าเบี่ยงเบน 6 MHz ต่อโวลต์ สถานีถ่ายทอดสัญญาณแต่ละแห่งประกอบด้วย เสาอากาศรูปสี่เหลี่ยมขนมเปียกปูน แบบกลับหลังอยู่คนละฝั่งของยอดเขา โดยเชื่อมต่อกันผ่านเครื่องขยายสัญญาณ ความถี่ไม่ได้เปลี่ยนแปลง ระบบนี้ได้รับการทดสอบครั้งแรกเมื่อวันที่ 24 มีนาคม พ.ศ. 2492 สถานีตั้งอยู่ที่: [ 2 ]
- โรว์ลีย์ ลอดจ์ใกล้เมืองบาร์เน็ตมณฑลเฮิร์ตฟอร์ดเชียร์
- กรีน เฮลีย์ บักกิงแฮมเชอร์
- วิดลีย์ , แฮมป์เชียร์
- ฮุกแฮมป์เชียร์
- วอตตัน-อันเดอร์-เอดจ์ , กลอสเตอร์เชอร์
- ห้องปฏิบัติการวิทยุไปรษณีย์ที่คาสเซิลตันมอนมัธเชียร์
ลอนดอนถึงคาสเซิลตัน 4 GHz
GPO สร้าง ระบบทดลอง 4 GHz ซึ่งใช้ในการส่งภาพโทรทัศน์ไปยังเครื่องส่งสัญญาณ Wenvoeในช่วงสี่เดือนแรกของการออกอากาศในช่วงปลายปี 1952 จนกระทั่งมีสายโคแอกเชียลพร้อมใช้งาน อุปกรณ์บางส่วนจากลิงก์นี้ได้รับการกู้คืน ปรับปรุง ดัดแปลง และนำมาใช้เพื่อเชื่อมต่อถาวรจากลอนดอนไปยังRowridgeเกาะ Isle of Wight ในปี 1954 [ 3 ]
ลอนดอนถึงเบอร์มิงแฮม 900 เมกะเฮิร์ตซ์
มีการสร้างเครือข่ายสถานีระหว่างชุมสายโทรศัพท์ในลอนดอนและเบอร์มิงแฮมเพื่อเชื่อมต่อสถานีส่งสัญญาณซัตตันโคลด์ฟิลด์กับพระราชวังอเล็กซานดราสัญญานี้มอบให้แก่GECในช่วงกลางปี 1947 สถานีตั้งอยู่ที่: [ 4 ] [ 5 ]
- โครงการแลกเปลี่ยนพิพิธภัณฑ์ลอนดอน
- แฮร์โรว์ วีลด์ มิดเดิลเซ็กซ์
- ฟาร์มซูเชส เบดฟอร์ดเชียร์
- ชาร์เวลตัน นอร์ทแธมป์ตันเชียร์
- เทอร์เนอร์ส ฮิลล์ , สแตฟฟอร์ดเชียร์
- โทรศัพท์เฮาส์ เบอร์มิงแฮม
จากแมนเชสเตอร์ไปยังเคิร์ก โอช็อตส์
GPO ทำสัญญาในเดือนกรกฎาคม พ.ศ. 2493 สำหรับเครือข่ายการเชื่อมต่อไมโครเวฟเพื่อส่งสัญญาณโทรทัศน์ BBC จากแมนเชสเตอร์ไปยังสถานีส่งสัญญาณ Kirk o' Shottsนี่เป็นระบบถาวรแรกของ GPO ที่ใช้ย่าน ความถี่ 4 GHz เครือข่ายนี้ถูกวางเส้นทางใกล้ชายฝั่งตะวันออกเพื่อให้ใกล้กับลีดส์ นิ วคาสเซิลและเอดินบะระสถานีต่างๆ ตั้งอยู่ที่: [ 6 ]
- บ้านโทรศัพท์แมนเชสเตอร์
- วินดี้ฮิลล์ , แลงคาเชอร์
- ทินส์ฮิลล์ ยอร์กเชอร์
- ป่าอาร์นคลิฟฟ์ ยอร์กเชียร์
- พอนทอปไพค์ เคาน์ตีเดอแรม
- คอร์บีส์แคร็กส์ นอร์ธัมเบอร์แลนด์[ 7 ]
- แบล็คคาสเซิลฮิลล์ อีสต์โลเธียน
- แบล็กฟอร์ด ฮิลล์ , เอดินบะระ
- เคิร์ก โอ ช็อตส์ , ลานาร์กเชียร์
กระดูกสันหลัง
คำว่า ' โครงข่ายหลัก ' มักใช้กับแกนหลักของเครือข่ายการสื่อสาร กล่าวคือส่วนที่ให้การเชื่อมต่อความจุสูงในระยะทางไกลระหว่างโหนดหลัก ในช่วงต้นทศวรรษ 1950 สำนักงานไปรษณีย์ทั่วไป (บริษัทก่อนหน้าของ BT) ใช้คำนี้เพื่ออธิบายเครือข่ายการเชื่อมต่อไมโครเวฟที่ออกแบบมาเพื่อรองรับการสื่อสารที่ยืดหยุ่นในกรณีเกิดสงครามนิวเคลียร์ [ 8 ] [ 9 ] [ 10 ]เดิมทีได้รับการออกแบบให้เป็นเครือข่ายสถานีระหว่างทางตะวันออกเฉียงใต้ของอังกฤษและสกอตแลนด์
ตำแหน่งที่แน่นอนของไซต์ Backbone เปลี่ยนแปลงไปตามการพัฒนาโครงการ แต่ในเดือนกรกฎาคม พ.ศ. 2499 มีไซต์ที่วางแผนไว้ 14 แห่ง (จากทิศใต้ไปทิศเหนือ): [ 11 ]
- ทริง, เฮิร์ตฟอร์ดเชียร์
- ชาร์เวลตัน นอร์ทแธมป์ตันเชียร์
- โคลวิลล์ (คอปต์โอ๊ค), เลสเตอร์เชียร์[ 12 ]
- หอส่งสัญญาณ BT ที่ไพกรีน สแต ฟฟอร์ดเชียร์
- ซัตตันคอมมอน , เชสเชอร์
- แซดเดิลเวิร์ธ ยอร์กเชอร์
- หินฮันเตอร์ส สโตนส์ ตั้งอยู่ที่นอร์วูด ใกล้กับเมนวิธ ฮิลล์ซึ่งอยู่ระหว่างเมืองฮาร์โรเกต (6 ไมล์) และเมืองสคิปตัน (14 ไมล์) ในยอร์กเชียร์
- อาเซอร์ลีย์ ยอร์กเชอร์
- ริชมอนด์ ยอร์กเชอร์
- มักเกิลสวิก , เคาน์ตีเดอแรม
- โคลด์เฟลล์ คัมเบอร์แลนด์
- ล็อกเกอร์บี , ดัมฟรีเชอร์
- กรีนโลว์เธอร์ ดัมฟรีเชอร์
- Kirk o' Shotts , Lanarkshire (ไซต์ GPO ใกล้กับไซต์ BBC)
มีการวางแผนสร้าง "จุดเชื่อมต่อหลัก" เพิ่มเติมอีกสองแห่งในเมืองชรูว์สเบอรีและแกรนแธม ( คาร์ลตัน สครูป ) ซึ่งเชื่อมต่อกับโครงข่ายหลักที่ไพกรีนและโคลวิลล์ (คอปต์ โอ๊ค) ตามลำดับ
วิทยุเตรียมพร้อมสำหรับสาย

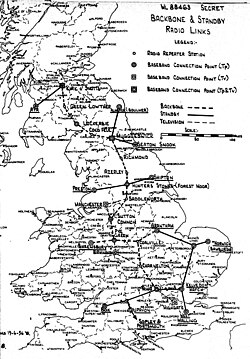

แผนงานปี 1956 ยังได้อธิบายถึงชุดของลิงก์ที่เรียกว่า 'วิทยุสำรองไปยังสายส่ง' ลิงก์เหล่านี้เป็นลิงก์เชื่อมต่อระหว่างไซต์หลักของ GPO และไซต์ 'ลูกค้า' ด้านการป้องกันประเทศ โดยได้รับการออกแบบให้รองรับวงจร 'สายส่วนตัว' (หรือที่เรียกว่าสายเช่า) ระหว่าง 25 ถึง 150 วงจรผ่านทางวิทยุ เอกสารฉบับนี้มีรายชื่อไซต์และแผนที่เครือข่าย ซึ่งแสดงลิงก์วิทยุสำรองไปยังสายส่งดังต่อไปนี้:
- สถานีเรดาร์สกัดกั้นภาคพื้นดิน (GCI) จาก Kirk o' Shottsไปยัง Gailes ใกล้เมือง Ayr
- สถานีMuggleswick ถึง Boulmer GCI, หน่วย Royal Observer Corpsและการสื่อสารระดับภูมิภาค, สถานี Seaton Snook GCI
- สถานีรับสัญญาณวิทยุของกองทัพเรือจาก Hunters Stones ไปยัง Forest Moor , ศูนย์ปฏิบัติการภาคพื้นดินของกองทัพอากาศ Shipton (SOC), ศูนย์ปฏิบัติการภาคพื้นดิน Preston, สำนักงานใหญ่ของข้าหลวงประจำภูมิภาค และสถานีส่งสัญญาณวิทยุของกองทัพเรือ
- จากแกรนแธมไปยังฐานทัพเครื่องบินทิ้งระเบิดของกองทัพอากาศอังกฤษและฐานทัพอากาศสหรัฐฯ
- จากนอร์วิชไปยังศูนย์ปฏิบัติการพิเศษของกองทัพอากาศอังกฤษ (บอว์เบิร์ก) ฐานทัพอากาศสหรัฐฯ สถานี GCI กองบัญชาการกองทัพเรือ และศูนย์สื่อสารภาคพื้นทวีป
- เคลเวดอน แฮทช์เอสเซ็กซ์ ถึง ศูนย์ปฏิบัติการพิเศษของกองทัพอากาศอังกฤษ (RAF SOC), สถานีเครื่องบินทิ้งระเบิดของกองทัพอากาศอังกฤษ (RAF bomber stations), สถานีเรดาร์ของกองทัพอากาศอังกฤษ (RAF radar stations)
- จากเวสต์มอลลิงเค้นท์ ไปยังกองบัญชาการทหารเรือที่แชทแธมและโดเวอร์ กองบัญชาการเรดาร์และกองบัญชาการเครื่องบินรบ ของกองทัพอากาศ และการสื่อสารภาคพื้นทวีป
- จากอูพาวอนวิลต์เชอร์ ไปยังฐานทัพบนที่ราบซอลส์เบอรี
- จากโซปลีย์และพอร์ตสมัธไปยังกองบัญชาการทหารเรือที่พอร์ตสมัธ และสถานีวิทยุทหารเรือที่ฮอร์ซีและฟลาวเวอร์ดาวน์
- กล่องไปรษณีย์จากวิลต์เชอร์ไปยังสถานประกอบการกองทัพเรือที่บาธ ศูนย์ปฏิบัติการพิเศษและศูนย์สัญญาณของกองทัพอากาศ ศูนย์สัญญาณของกองทัพบกที่เชลต์แนมและดรอยต์วิช และสถานีวิทยุของกองทัพ บก กองบัญชาการ ใหญ่กระทรวง การต่างประเทศ และสถานีวิทยุ สถานีวิทยุสำคัญ และสถานีเรดาร์ต่างๆ ในภาคตะวันตกเฉียงใต้ของอังกฤษ เวลส์ตอนใต้ และเขตชายแดน
เสาอากาศและหอคอย
ตลอดประวัติศาสตร์ของเครือข่ายวิทยุโทรทัศน์ มีการใช้เสาอากาศหลายประเภท ในช่วงแรก ใช้เสาอากาศสะท้อนแสงแบบพาราโบลาที่ มีจุดโฟกัสหลัก ต่อมาประมาณปี 1960 เสาอากาศแบบฮอร์น สองย่านความถี่ เริ่มถูกนำมาใช้กันอย่างแพร่หลาย และบางส่วนยังคงหลงเหลืออยู่จนถึงปัจจุบัน เสาอากาศแบบนี้เริ่มไม่เป็นที่นิยมในช่วงปลายทศวรรษ 1960 เมื่อมีเสาอากาศแบบพาราโบลาที่มีประสิทธิภาพดีขึ้นออกมาวางจำหน่าย
หอส่งสัญญาณหลายแห่งถูกออกแบบโดยคำนึงถึงเสาอากาศประเภทต่างๆ โดยส่วนใหญ่ถูกออกแบบมาเพื่อรองรับเสาอากาศแบบฮอร์น แต่ปัจจุบันไม่ได้ใช้แล้ว
