แผนภาพข้อมูล เป็น แผนภาพเวนน์ประเภทหนึ่งที่ใช้ในทฤษฎีข้อมูลเพื่อแสดงความสัมพันธ์ระหว่างมาตรวัดข้อมูล พื้นฐานของแชนนอน ได้แก่เอนโทรปี เอนโทรปีร่วมเอนโทรปีแบบมีเงื่อนไขและข้อมูลร่วม^{[ 1 ] [ 2 ]} แผนภาพข้อมูลเป็นเครื่องมือการสอนที่มีประโยชน์สำหรับการสอนและการเรียนรู้เกี่ยวกับมาตรวัดข้อมูลพื้นฐาน เหล่า นี้ แผนภาพข้อมูลยังถูกนำไปใช้กับปัญหาเฉพาะ เช่น การแสดงความคล้ายคลึงกันทางทฤษฎีข้อมูลระหว่างชุดของคำศัพท์ทางออนโทโลยี^{[ 3 ]}

•
  แผนภาพเวนน์แสดงความสัมพันธ์แบบบวกและลบระหว่างมาตรวัดข้อมูล ต่างๆ ที่เกี่ยวข้องกับตัวแปรที่สัมพันธ์กันXและYพื้นที่ที่ล้อมรอบด้วยวงกลมทั้งสองคือ เอนโทร ปีร่วม${\displaystyle H(X,Y)}$วงกลมทางซ้าย (สีแดงและสีม่วง) คือเอน โทรปี ของแต่ละบุคคล${\displaystyle H(X)}$โดยที่สีแดงแสดงถึงเอนโทรปีแบบมีเงื่อนไข${\displaystyle H(X|Y)}$วงกลมทางด้านขวา (สีน้ำเงินและสีม่วง) คือ⁠${\displaystyle H(Y)}$โดยที่สีน้ำเงินคือ${\displaystyle H(Y|X)}$สีม่วงคือข้อมูลร่วมกัน${\displaystyle I(X;Y)}$⁠ .
•

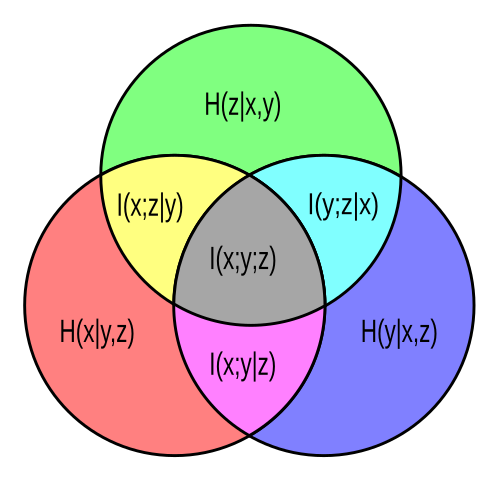

  แผนภาพเวนน์แสดงมาตรวัดทางทฤษฎีสารสนเทศสำหรับตัวแปรสามตัวx, yและzวงกลมแต่ละวงแสดงถึงเอนโทรปี แต่ละ ค่า :${\displaystyle H(x)}$คือวงกลมด้านล่างซ้าย${\displaystyle H(y)}$ด้าน ล่าง ขวาและ${\displaystyle H(z)}$คือวงกลมด้านบน จุดตัดของวงกลมสองวงใดๆ แสดงถึงข้อมูลร่วมกันสำหรับตัวแปรสองตัวที่เกี่ยวข้อง (เช่น ⁠)${\displaystyle I(x;z)}$(เป็นสีเหลืองและสีเทา) การรวมกันของวงกลมสองวงใดๆ คือเอนโทรปีร่วมสำหรับตัวแปรสองตัวที่เกี่ยวข้อง (เช่น${\displaystyle H(x,y)}$(ไม่ใช่สีเขียวเลย) เอนโทรปีร่วม${\displaystyle H(x,y,z)}$ของตัวแปรทั้งสามนั้นคือการรวมกันของวงกลมทั้งสามวง มันถูกแบ่งออกเป็น 7 ส่วน โดยสีแดง สีน้ำเงิน และสีเขียวเป็นเอนโทรปีแบบมีเงื่อนไข${\displaystyle H(x|y,z),H(y|x,z),H(z|x,y)}$โดยที่สีเหลือง สีม่วงแดง และสีฟ้า เป็นข้อมูลร่วมแบบมีเงื่อนไข ตามลำดับ${\displaystyle I(x;z|y),I(y;z|x)}$และ${\displaystyle I(x;y|z)}$ตามลำดับ โดยสีเทาคือข้อมูลการโต้ตอบ${\displaystyle I(x;y;z)}$ข้อมูลการปฏิสัมพันธ์เป็นข้อมูลเดียวในบรรดาข้อมูลทั้งหมดที่อาจมีผลเสียได้
