การกระเจิงรามาน
ในวิชาเคมีและฟิสิกส์การกระเจิงแบบรามานหรือปรากฏการณ์รามาน ( / ˈ r ɑː m ən / ) คือการกระเจิงแบบไม่ยืดหยุ่นของโฟตอนโดยสสารซึ่งหมายความว่ามีการแลกเปลี่ยนพลังงานและการเปลี่ยนแปลงทิศทางของแสง โดยทั่วไปแล้ว ปรากฏการณ์นี้เกี่ยวข้องกับการที่โมเลกุลได้รับพลังงานการสั่นสะเทือน เมื่อโฟตอนที่ตกกระทบจาก เลเซอร์ที่มองเห็นได้ถูกเปลี่ยนไปเป็นพลังงานที่ต่ำลง นี่เรียกว่า การกระเจิงแบบสโตกส์-รามา นปกติ
แสงมีโอกาสกระเจิงโดยวัสดุในระดับหนึ่ง เมื่อโฟตอนกระเจิง ส่วนใหญ่จะกระเจิงแบบยืดหยุ่น ( การกระเจิงแบบเรย์ลี ) โดยที่โฟตอนที่กระเจิงจะมีพลังงาน ( ความถี่ความยาวคลื่น และสี) เท่ากับโฟตอนที่ตกกระทบ แต่ มีทิศทางต่างกัน การกระเจิงแบบเรย์ลีมักมีความเข้มอยู่ในช่วง 0.1% ถึง 0.01% เมื่อเทียบกับแหล่งกำเนิดรังสี โฟตอนที่กระเจิงเพียงเล็กน้อย (ประมาณ 1 ในล้าน) สามารถกระเจิงแบบไม่ยืดหยุ่นได้โดยที่โฟตอนที่กระเจิงจะมีพลังงานต่างกัน (โดยปกติจะต่ำกว่า) จากโฟตอนที่ตกกระทบ ซึ่งเรียกว่าโฟตอนที่กระเจิงแบบรามาน[ 1 ]เนื่องจากการอนุรักษ์พลังงานวัสดุจะได้รับหรือสูญเสียพลังงานในกระบวนการนี้
นักเคมีและนักฟิสิกส์ใช้ประโยชน์จากปรากฏการณ์นี้เพื่อหาข้อมูลเกี่ยวกับวัสดุสำหรับวัตถุประสงค์ต่างๆ โดยการทำการ วิเคราะห์ ด้วยสเปกโทรสโกปีรามาน ในรูปแบบต่างๆ สเปกโทรสโกปีรามานแบบอื่นๆ อีกมากมายช่วยให้ สามารถตรวจสอบ พลังงานการหมุนได้ หากใช้ตัวอย่างก๊าซ และสามารถตรวจสอบระดับพลังงานอิเล็กตรอน ได้ หากใช้แหล่งกำเนิดรังสีเอ็กซ์นอกเหนือจากความเป็นไปได้อื่นๆ นอกจากนี้ยังมีเทคนิคที่ซับซ้อนกว่านั้น เช่น การใช้เลเซอร์แบบพัลส์ลำแสงเลเซอร์หลายลำ และอื่นๆ อีกด้วย
ปรากฏการณ์รามานได้รับการตั้งชื่อตามนักวิทยาศาสตร์ชาวอินเดียซี.วี. รามานผู้ค้นพบปรากฏการณ์นี้ในปี 1928 โดยได้รับความช่วยเหลือจากนักศึกษาของเขาเค.เอส. คริชนัน รามานได้รับ รางวัลโนเบลสาขาฟิสิกส์ในปี 1930 จากการค้นพบการกระเจิงของรามาน
ประวัติศาสตร์

ปรากฏการณ์การกระเจิงแสงแบบยืดหยุ่นที่เรียกว่าการกระเจิงของเรย์ลี ซึ่งแสงยังคงรักษาพลังงานไว้ ได้รับการอธิบายในศตวรรษที่ 19 ความเข้มของการกระเจิงของเรย์ลีอยู่ที่ประมาณ 10 −3ถึง 10 −4เมื่อเทียบกับความเข้มของแหล่งกำเนิดที่กระตุ้น[ 2 ] ในปี พ.ศ. 2451 ได้มีการค้นพบการกระเจิงแบบยืดหยุ่นอีกรูปแบบหนึ่งที่เรียกว่าการกระเจิงของมี

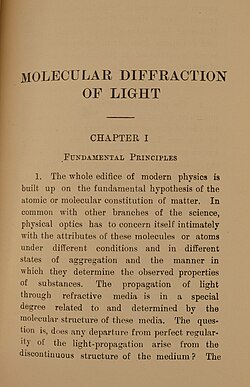

การกระเจิงของแสงแบบไม่ยืดหยุ่นได้รับการทำนายโดยAdolf Smekalในปี 1923 [ 3 ]และในวรรณกรรมภาษาเยอรมันเก่าๆ ได้มีการกล่าวถึงปรากฏการณ์นี้ในชื่อ Smekal-Raman-Effekt [ 4 ]ในปี 1922 นักฟิสิกส์ชาวอินเดียCV Ramanได้ตีพิมพ์ผลงานของเขาเกี่ยวกับ "การเลี้ยวเบนของแสงระดับโมเลกุล" ซึ่งเป็นการวิจัยชุดแรกๆ ที่ทำร่วมกับผู้ร่วมงานของเขา และในที่สุดก็นำไปสู่การค้นพบ (เมื่อวันที่ 16 กุมภาพันธ์ 1928) ปรากฏการณ์การแผ่รังสีที่ตั้งชื่อตามเขา ปรากฏการณ์ Raman ได้รับการรายงานครั้งแรกโดย Raman และเพื่อนร่วมงานของเขาKS Krishnan [ 5 ] และโดยอิสระโดยGrigory LandsbergและLeonid Mandelstamในมอสโกเมื่อวันที่ 21 กุมภาพันธ์ 1928 (5 วันหลังจาก Raman และ Krishnan) ในอดีตสหภาพโซเวียต ผลงานของ Raman มักถูกโต้แย้ง ดังนั้นในวรรณกรรมวิทยาศาสตร์ของรัสเซีย ปรากฏการณ์นี้จึงมักถูกเรียกว่า "การกระเจิงแบบผสม" หรือ "การกระเจิงแบบผสมผสาน" รามานได้รับรางวัลโนเบลในปี พ.ศ. 2473 จากผลงานเกี่ยวกับการกระเจิงของแสง[ 6 ]
ในปี พ.ศ. 2541 ปรากฏการณ์รามานได้รับการกำหนดให้เป็นสถานที่สำคัญทางประวัติศาสตร์เคมีแห่งชาติโดยสมาคมเคมีแห่งอเมริกาเพื่อเป็นการยอมรับถึงความสำคัญของปรากฏการณ์นี้ในฐานะเครื่องมือในการวิเคราะห์องค์ประกอบของของเหลว ก๊าซ และของแข็ง[ 7 ]
เครื่องมือวัด


สเปกโทรสโกปีรามานสมัยใหม่เกือบทุกครั้งเกี่ยวข้องกับการใช้เลเซอร์เป็นแหล่งกำเนิดแสงกระตุ้น เนื่องจากเลเซอร์ยังไม่พร้อมใช้งานจนกระทั่งกว่าสามทศวรรษหลังจากการค้นพบปรากฏการณ์นี้ รามานและกฤษณันจึงใช้หลอดไฟปรอทและแผ่นฟิล์มถ่ายภาพเพื่อบันทึกสเปกตรัม[ 10 ]สเปกตรัมในยุคแรกๆ ใช้เวลาหลายชั่วโมงหรือหลายวันในการได้มาเนื่องจากแหล่งกำเนิดแสงอ่อน ความไวของตัวตรวจจับต่ำ และค่าภาคตัดขวางการกระเจิงรามานที่ต่ำของวัสดุส่วนใหญ่ ตัวตรวจจับสมัยใหม่ที่ใช้กันทั่วไปคืออุปกรณ์ประจุคู่ (CCD) อาร์เรย์โฟโตไดโอดและหลอดโฟโตมัลติพลายเออร์เป็นที่นิยมใช้ก่อนที่จะมีการนำ CCD มาใช้[ 11 ]
ทฤษฎี
ต่อไปนี้เป็นทฤษฎีเกี่ยวกับการกระเจิงรามานของแสงแบบปกติ (ไม่เกิดการสั่นพ้อง เกิดขึ้นเองตามธรรมชาติ และเกิดจากการสั่นสะเทือน) โดยโมเลกุลเดี่ยวๆสเปกโทรสโกปีรามานด้วยรังสีเอกซ์มีหลักการคล้ายกัน แต่เกี่ยวข้องกับการกระตุ้นระดับพลังงานอิเล็กตรอน แทนที่จะเป็นระดับพลังงานการสั่นสะเทือน
การสั่นสะเทือนของโมเลกุล
โดยทั่วไป การกระเจิงรามานจะให้ข้อมูลเกี่ยวกับการสั่นสะเทือนภายในโมเลกุล ในกรณีของก๊าซ ยังสามารถรวบรวมข้อมูลเกี่ยวกับพลังงานการหมุนได้อีกด้วย[ 12 ]สำหรับของแข็งอาจสังเกตโหมดโฟนอน ได้เช่นกัน [ 13 ]หลักการพื้นฐานของการดูดกลืนอินฟราเรดเกี่ยวกับการสั่นสะเทือนของโมเลกุลนั้นใช้ได้กับการกระเจิงรามาน แม้ว่ากฎการเลือกจะแตกต่างกันก็ตาม
ระดับความเป็นอิสระ
สำหรับโมเลกุลใดๆ จะมี องศาอิสระทั้งหมด 3 N โดยที่Nคือจำนวนอะตอมจำนวนนี้เกิดจากความสามารถของแต่ละอะตอมในโมเลกุลที่จะเคลื่อนที่ในสามมิติ[ 14 ]เมื่อพิจารณาโมเลกุล มักจะพิจารณาการเคลื่อนที่ของโมเลกุลโดยรวม ดังนั้นองศาอิสระ 3 N จึงถูกแบ่งออกเป็นการเคลื่อนที่แบบแปล การหมุนและการสั่นของโมเลกุล สามองศาอิสระสอดคล้องกับการเคลื่อนที่แบบแปลของโมเลกุลโดยรวม (ตามมิติเชิงพื้นที่ทั้งสามมิติ) ในทำนองเดียวกัน สามองศาอิสระสอดคล้องกับการหมุนของโมเลกุลรอบแกน,, และ- แกน โมเลกุลเชิงเส้นมีการหมุนเพียงสองครั้งเท่านั้น เนื่องจากการหมุนตามแกนพันธะไม่เปลี่ยนแปลงตำแหน่งของอะตอมในโมเลกุล ระดับความเป็นอิสระที่เหลือสอดคล้องกับโหมดการสั่นของโมเลกุล โหมดเหล่านี้รวมถึงการยืดและการดัดของพันธะเคมีของโมเลกุล สำหรับโมเลกุลเชิงเส้น จำนวนโหมดการสั่นคือ 3 N -5 ในขณะที่สำหรับโมเลกุลที่ไม่เป็นเชิงเส้น จำนวนโหมดการสั่นคือ 3 N -6 [ 14 ]
พลังงานการสั่นสะเทือน
พลังงานการสั่นของโมเลกุลเป็นที่ทราบกันดีว่ามีค่าเป็นควอนตัม และสามารถจำลองได้โดยใช้ การประมาณค่า ควอนตัมฮาร์มอนิกออสซิลเลเตอร์ (QHO) หรือการขยายแบบดันแฮมเมื่อความไม่เป็นฮาร์มอนิกมีความสำคัญ ระดับพลังงานการสั่นตาม QHO คือ
- ,
โดยที่nคือเลขควอนตัม เนื่องจากกฎการเลือกสำหรับการดูดกลืนรามานและอินฟราเรดโดยทั่วไปกำหนดว่าสังเกตได้เฉพาะการสั่นสะเทือนพื้นฐานเท่านั้น การกระตุ้นด้วยอินฟราเรดหรือการกระตุ้นรามานแบบสโตกส์จึงส่งผลให้เกิดการเปลี่ยนแปลงพลังงานของ
ช่วงพลังงานสำหรับการสั่นสะเทือนอยู่ในช่วงประมาณ 5 ถึง 3500 cm −1สัดส่วนของโมเลกุลที่อยู่ในโหมดการสั่นสะเทือนที่กำหนด ณ อุณหภูมิที่กำหนดจะเป็นไปตามการกระจายแบบโบลต์ซมันน์ โมเลกุลสามารถถูกกระตุ้นให้มีโหมดการสั่นสะเทือนที่สูงขึ้นได้โดยการดูดซับโฟตอนที่มีพลังงานที่เหมาะสมโดยตรง ซึ่งอยู่ในช่วงเทราเฮิร์ตซ์หรืออินฟราเรด นี่เป็นพื้นฐานของสเปกโทรสโกปีอินฟราเรด หรืออีกทางหนึ่ง การกระตุ้นการสั่นสะเทือนแบบเดียวกันสามารถเกิดขึ้นได้จากกระบวนการกระเจิงแบบไม่ยืดหยุ่น เรียกว่าการกระเจิงแบบสโตกส์รามาน โดยเปรียบเทียบกับการเลื่อนสโตกส์ใน ฟลูออเรส เซนซ์ ที่ จอร์จ สโตกส์ค้นพบในปี 1852 โดยมีการปล่อยแสงที่ความยาวคลื่นยาวกว่า (ปัจจุบันทราบกันว่าสอดคล้องกับพลังงานที่ต่ำกว่า) กว่าแสงตกกระทบที่ถูกดูดซับ ในเชิงแนวคิด ผลกระทบที่คล้ายกันสามารถเกิดขึ้นได้จากนิวตรอนหรืออิเล็กตรอนแทนที่จะเป็นแสง[ 15 ]การเพิ่มขึ้นของพลังงานโฟตอนซึ่งทำให้โมเลกุลอยู่ในสถานะพลังงานการสั่นสะเทือนที่ต่ำกว่าเรียกว่าการกระเจิงแบบแอนติสโตกส์
การกระเจิงรามาน
การกระเจิงรามานนั้นถูกมองว่าเกี่ยวข้องกับระดับพลังงานอิเล็กตรอนเสมือนซึ่งสอดคล้องกับพลังงานของโฟตอนเลเซอร์ที่กระตุ้น การดูดกลืนโฟตอนจะกระตุ้นโมเลกุลไปสู่สถานะจินตนาการ และการปล่อยโฟตอนกลับออกมาจะนำไปสู่การกระเจิงรามานหรือเรย์ลี ในทั้งสามกรณี สถานะสุดท้ายจะมีพลังงานอิเล็กตรอนเท่ากับสถานะเริ่มต้น แต่จะมีพลังงานการสั่นสะเทือนสูงกว่าในกรณีของการกระเจิงรามานแบบสโตกส์ ต่ำกว่าในกรณีของการกระเจิงรามานแบบแอนติสโตกส์ หรือเท่ากันในกรณีของการกระเจิงเรย์ลี โดยปกติแล้วจะคิดในแง่ของเลขคลื่น โดยที่คือเลขคลื่นของเลเซอร์และคือเลขคลื่นของการเปลี่ยนสถานะการสั่น ดังนั้นการกระเจิงแบบสโตกส์จึงให้เลขคลื่นเท่ากับในขณะที่ค่านี้ใช้สำหรับปรากฏการณ์แอนติสโตกส์ เมื่อพลังงานเลเซอร์กระตุ้นสอดคล้องกับการกระตุ้นทางอิเล็กตรอนที่แท้จริงของโมเลกุลปรากฏการณ์เรโซแนนซ์รามาน ก็จะเกิดขึ้น
แบบจำลองฟิสิกส์คลาสสิกสามารถอธิบายการกระเจิงของรามานและทำนายการเพิ่มขึ้นของความเข้มซึ่งแปรผันตามกำลังสี่ของความถี่แสง การกระเจิงของแสงโดยโมเลกุลเกี่ยวข้องกับการสั่นของไดโพลไฟฟ้าเหนี่ยวนำ องค์ประกอบสนามไฟฟ้าที่สั่นของรังสีแม่เหล็กไฟฟ้าอาจทำให้เกิดไดโพลเหนี่ยวนำในโมเลกุลซึ่งเป็นไปตามสนามไฟฟ้าสลับที่ถูกปรับเปลี่ยนโดยการสั่นของโมเลกุล ดังนั้นจึงสังเกตเห็นการสั่นที่ความถี่ของสนามภายนอกพร้อมกับความถี่บีตที่เกิดจากสนามภายนอกและการสั่นของโหมดปกติ[ 10 ] [ 2 ]

สเปกตรัมของโฟตอนที่กระเจิงเรียกว่าสเปกตรัมรามานมันแสดงความเข้มของแสงที่กระเจิงเป็นฟังก์ชันของความแตกต่างของความถี่Δνเมื่อเทียบกับโฟตอนที่ตกกระทบ ซึ่งโดยทั่วไปเรียกว่า การเลื่อนรามาน ตำแหน่งของยอดสโตกส์และแอนติสโตกส์ที่สอดคล้องกันจะก่อตัวเป็นรูปแบบสมมาตรโดยรอบเส้นเรย์ลีΔν=0การเลื่อนความถี่มีความสมมาตรเนื่องจากสอดคล้องกับความแตกต่างของพลังงานระหว่างสถานะเรโซแนนซ์บนและล่างเดียวกัน อย่างไรก็ตาม ความเข้มของคู่ของคุณลักษณะมักจะแตกต่างกัน ขึ้นอยู่กับจำนวนประชากรของสถานะเริ่มต้นของวัสดุ ซึ่งขึ้นอยู่กับอุณหภูมิ ในสมดุลทางอุณหพลศาสตร์สถานะล่างจะมีประชากรมากกว่าสถานะบน ดังนั้น อัตราการเปลี่ยนจากสถานะล่างที่มีประชากรมากกว่าไปยังสถานะบน (การเปลี่ยนผ่านแบบสโตกส์) จะสูงกว่าในทิศทางตรงกันข้าม (การเปลี่ยนผ่านแบบแอนติสโตกส์) ดังนั้น ยอดการกระเจิงแบบสโตกส์จึงแรงกว่ายอดการกระเจิงแบบแอนติสโตกส์ อัตราส่วนของค่าเหล่านี้ขึ้นอยู่กับอุณหภูมิ ดังนั้นจึงสามารถนำมาใช้ในการวัดอุณหภูมิได้:
กฎการคัดเลือก
ตรงกันข้ามกับสเปกโทรสโกปีอินฟราเรด (IR spectroscopy) ซึ่งจำเป็นต้องมีการเปลี่ยนแปลงของโมเมนต์ไดโพลเพื่อให้เกิดการกระตุ้นการสั่น การกระเจิงรามาน (Raman scattering) ต้องการการเปลี่ยนแปลงของค่าสภาพขั้ว (polarizability) การเปลี่ยนผ่านรามานจากสถานะหนึ่งไปยังอีกสถานะหนึ่งจะเกิดขึ้นได้ก็ต่อเมื่อค่าสภาพขั้วของโมเลกุลในสถานะเหล่านั้นแตกต่างกัน สำหรับการสั่น การนี้หมายความว่าอนุพันธ์ของค่าสภาพขั้วเทียบกับพิกัดปกติที่เกี่ยวข้องกับการสั่นนั้นต้องไม่เป็นศูนย์:โดยทั่วไป โหมดปกติจะเกิดการดูดกลืนแสงรามานได้ก็ต่อเมื่อมันแปลงสภาพด้วยสมมาตรเดียวกับรูปแบบกำลังสองซึ่งสามารถตรวจสอบได้จากตารางลักษณะเฉพาะของกลุ่มจุดของโมเลกุล เช่นเดียวกับสเปกโทรสโกปี IR เฉพาะการกระตุ้นพื้นฐาน (( ) ได้รับอนุญาตตาม QHO อย่างไรก็ตาม มีหลายกรณีที่สังเกตเห็นโอเวอร์โทนกฎการยกเว้นซึ่งกันและกันซึ่งระบุว่าโหมดการสั่นสะเทือนไม่สามารถแอคทีฟทั้งใน IR และ Raman ได้นั้น ใช้ได้กับโมเลกุลบางชนิด
กฎการคัดเลือกเฉพาะระบุว่าการเปลี่ยนผ่านการหมุนที่อนุญาตมีดังนี้, ที่ไหนคือสถานะการหมุน โดยทั่วไปแล้วสิ่งนี้จะเกี่ยวข้องเฉพาะกับโมเลกุลในสถานะแก๊สเท่านั้น ซึ่งความกว้างของเส้นสเปกตรัมรามานมีขนาดเล็กพอที่จะแยกแยะการเปลี่ยนสถานะการหมุนได้
กฎการเลือกที่เกี่ยวข้องเฉพาะกับวัสดุของแข็งที่มีระเบียบระบุว่าโฟนอนที่มีมุมเฟสเป็นศูนย์เท่านั้นที่สามารถสังเกตได้ด้วย IR และ Raman ยกเว้นในกรณีที่การกักขังโฟนอนปรากฏชัด[ 13 ]
สมมาตรและโพลาไรเซชัน
การตรวจสอบการโพลาไรเซชันของโฟตอนที่กระเจิงมีประโยชน์ในการทำความเข้าใจความเชื่อมโยงระหว่างสมมาตรของโมเลกุลและกิจกรรมรามาน ซึ่งอาจช่วยในการกำหนดจุดสูงสุดในสเปกตรัมรามาน[ 16 ]แสงที่โพลาไรซ์ในทิศทางเดียวจะเข้าถึงโหมดที่ไวต่อรามานได้เพียงบางโหมดเท่านั้น แต่การหมุนโพลาไรเซชันจะทำให้เข้าถึงโหมดอื่นๆ ได้ แต่ละโหมดจะถูกแยกตามสมมาตรของมัน[ 17 ]
ความสมมาตรของโหมดการสั่นสะเทือนนั้นอนุมานได้จากอัตราส่วนการลดขั้วρซึ่งเป็นอัตราส่วนของการกระเจิงรามานที่มีขั้วตั้งฉากกับเลเซอร์ตกกระทบและการกระเจิงรามานที่มีขั้วเดียวกันกับเลเซอร์ตกกระทบ:ที่นี่คือความเข้มของการกระเจิงรามานเมื่อตัววิเคราะห์หมุนไป 90 องศาเทียบกับแกนโพลาไรเซชันของแสงตกกระทบ และความเข้มของการกระเจิงรามานเมื่อตัววิเคราะห์อยู่ในแนวเดียวกับโพลาไรเซชันของเลเซอร์ตกกระทบ[ 18 ]เมื่อแสงโพลาไรซ์มีปฏิสัมพันธ์กับโมเลกุล มันจะทำให้โมเลกุลบิดเบี้ยว ซึ่งเหนี่ยวนำให้เกิดผลที่เท่ากันและตรงกันข้ามในระนาบคลื่น ทำให้เกิดการหมุนด้วยความแตกต่างระหว่างทิศทางของโมเลกุลและมุมโพลาไรเซชันของคลื่นแสง ถ้าจากนั้นการสั่นสะเทือนที่ความถี่นั้นจะถูกลดขั้วหมายความว่ามันไม่สมมาตรโดยสมบูรณ์[ 19 ] [ 18 ]
การกระเจิงรามานแบบกระตุ้นและการขยายสัญญาณรามาน
กระบวนการกระเจิงรามานดังที่อธิบายไว้ข้างต้นเกิดขึ้นเองโดยธรรมชาติ กล่าวคือ ในช่วงเวลาสุ่ม โฟตอนที่เข้ามาจำนวนมากจะถูกวัสดุทำให้เกิดการกระเจิง กระบวนการนี้จึงเรียกว่าการกระเจิงรามานแบบเกิดขึ้นเองโดยธรรมชาติ
ในทางกลับกันการกระเจิงรามานแบบกระตุ้นสามารถเกิดขึ้นได้เมื่อโฟตอนสโตกส์บางส่วนถูกสร้างขึ้นก่อนหน้านี้โดยการกระเจิงรามานแบบธรรมชาติ (และถูกบังคับให้คงอยู่ในวัสดุด้วยวิธีใดวิธีหนึ่ง) หรือเมื่อฉีดโฟตอนสโตกส์ ("แสงสัญญาณ") เข้าไปพร้อมกับแสงดั้งเดิม ("แสงปั๊ม") อย่างจงใจ ในกรณีนั้น อัตราการกระเจิงรามานโดยรวมจะเพิ่มขึ้นมากกว่าการกระเจิงรามานแบบธรรมชาติ: โฟตอนปั๊มจะถูกแปลงเป็นโฟตอนสโตกส์เพิ่มเติมได้เร็วขึ้น ยิ่งมีโฟตอนสโตกส์อยู่มากเท่าใด ก็ยิ่งมีการเพิ่มโฟตอนสโตกส์มากขึ้นเท่านั้น โดยพื้นฐานแล้ว สิ่งนี้จะขยายแสงสโตกส์เมื่อมีแสงปั๊มอยู่ ซึ่งถูกนำไปใช้ประโยชน์ในเครื่องขยายสัญญาณรามานและเลเซอร์รามาน
การกระเจิงรามานแบบกระตุ้นเป็นปรากฏการณ์ทางแสงแบบไม่เชิงเส้น
ข้อกำหนดสำหรับความสอดคล้องของพื้นที่
สมมติว่าระยะห่างระหว่างจุด A และ B ของลำแสงกระตุ้นคือxโดยทั่วไป เนื่องจากความถี่ในการกระตุ้นไม่เท่ากับความถี่ของการกระเจิงแบบรามาน ความยาวคลื่นสัมพัทธ์λและλ ' ที่สอดคล้องกันจึง ไม่เท่ากัน ดังนั้นจึงเกิดการเลื่อนเฟสΘ = 2 π x (1/ λ − 1/ λ ')ขึ้น สำหรับΘ = πแอมพลิจูดของการกระเจิงจะมีทิศทางตรงกันข้าม ดังนั้นลำแสงกระเจิงแบบรามานจึงยังคงอ่อนอยู่
- การตัดกันของคานอาจจำกัดเส้นทางxได้
มีเทคนิคหลายอย่างที่สามารถใช้เพื่อเพิ่มแอมพลิจูดให้มากขึ้น:
- ในผลึกที่มีคุณสมบัติทางแสงแบบแอนไอโซโทรปิก รังสีแสงอาจมีโหมดการแพร่กระจายสองโหมดที่มีโพลาไรเซชันต่างกันและดัชนีหักเหต่างกัน หากสามารถถ่ายโอนพลังงานระหว่างโหมดเหล่านี้ได้โดยเรโซแนนซ์แบบควอดรูโพลาร์ (รามาน) และเฟสยังคงสอดคล้องกันตลอดเส้นทาง การถ่ายโอนพลังงานอาจมีขนาดใหญ่ นี่คือการสร้างพารามิเตอร์ทางแสง (Optical parametric generation )
- แสงอาจเป็นพัลส์ เพื่อไม่ให้เกิดจังหวะ ในการกระเจิงรามานแบบกระตุ้นด้วยพัลส์ (ISRS) [ 20 ] [ 21 ] [ 22 ] [ 23 ]ความยาวของพัลส์จะต้องสั้นกว่าค่าคงที่เวลาที่เกี่ยวข้องทั้งหมด[ 24 ]การรบกวนของแสงรามานและแสงตกกระทบนั้นสั้นเกินไปที่จะทำให้เกิดจังหวะ ดังนั้นจึงทำให้เกิดการเปลี่ยนแปลงความถี่โดยประมาณ ในสภาวะที่ดีที่สุด จะเป็นสัดส่วนผกผันกับกำลังสามของความยาวพัลส์
ในห้องปฏิบัติการ ต้องใช้พัลส์เลเซอร์เฟมโตวินาที เนื่องจาก ISRS จะอ่อนมากหากพัลส์ยาวเกินไป ดังนั้นจึงไม่สามารถสังเกต ISRS ได้โดยใช้พัลส์นาโนวินาทีซึ่งทำให้เกิดแสงที่ไม่สอดคล้องกันตามเวลาแบบธรรมดา
ปรากฏการณ์รามานผกผัน
ปรากฏการณ์รามานผกผัน (Inverse Raman effect) เป็นรูปแบบหนึ่งของการกระเจิงรามาน ซึ่งค้นพบครั้งแรกโดย WJ Jones และBoris P. Stoicheffในบางสถานการณ์ การกระเจิงแบบสโตกส์ (Stokes scattering) อาจมากกว่าการกระเจิงแบบแอนติสโตกส์ (Anti-Stokes scattering) ในกรณีเหล่านี้ จะสังเกตเห็นเส้นดูดกลืน (ความเข้มลดลง) บนสเปกตรัมต่อเนื่องที่ ν +ν ปรากฏการณ์นี้เรียกว่าปรากฏการณ์รามานผกผัน การประยุกต์ใช้ปรากฏการณ์นี้เรียกว่าสเปกโทรสโกปีรามานผกผัน (Inverse Raman spectroscopy ) และการบันทึกสเปกตรัมต่อเนื่องเรียกว่าสเปกตรัมรามานผกผัน (Inverse Raman spectrum )
ในคำอธิบายดั้งเดิมของปรากฏการณ์รามานผกผัน[ 25 ]ผู้เขียนได้กล่าวถึงทั้งการดูดซับจากความต่อเนื่องของความถี่ที่สูงกว่าและการดูดซับจากความต่อเนื่องของความถี่ที่ต่ำกว่า พวกเขาสังเกตว่าการดูดซับจากความต่อเนื่องของความถี่ที่ต่ำกว่าจะไม่เกิดขึ้นหากความถี่รามานของวัสดุมีต้นกำเนิดมาจากการสั่นสะเทือนและหากวัสดุอยู่ในสภาวะสมดุลทางความร้อน
การสร้างซูเปอร์คอนทินิวอัม
สำหรับเลเซอร์คลื่นต่อเนื่อง (CW) ความเข้มสูง การกระเจิงรามานแบบกระตุ้นสามารถใช้สร้างซูเปอร์คอนทิ นิวอัมที่มีแบนด์วิดท์กว้าง ได้ กระบวนการนี้ยังสามารถมองได้ว่าเป็นกรณีพิเศษของการผสมคลื่นสี่คลื่นซึ่งความถี่ของโฟตอนตกกระทบสองตัวเท่ากัน และสเปกตรัมที่ปล่อยออกมาจะอยู่ในสองแถบที่แยกจากแสงตกกระทบด้วย พลังงาน โฟนอนสเปกตรัมรามานเริ่มต้นสร้างขึ้นจากการปล่อยแบบธรรมชาติและจะถูกขยายในภายหลัง ที่ระดับการปั๊มสูงในเส้นใยยาว สเปกตรัมรามานลำดับสูงกว่าสามารถสร้างขึ้นได้โดยใช้สเปกตรัมรามานเป็นจุดเริ่มต้นใหม่ ทำให้เกิดสเปกตรัมใหม่เป็นลูกโซ่ที่มีแอมพลิจูดลดลง ข้อเสียของสัญญาณรบกวนภายในเนื่องจากกระบวนการธรรมชาติเริ่มต้นสามารถเอาชนะได้โดยการใส่สเปกตรัมเริ่มต้น หรือแม้กระทั่งใช้ลูปป้อนกลับเช่นในเรโซเนเตอร์เพื่อทำให้กระบวนการเสถียร เนื่องจากเทคโนโลยีนี้สามารถเข้ากับ สาขา เลเซอร์ไฟเบอร์ ที่กำลังพัฒนาอย่างรวดเร็วได้อย่างง่ายดาย และมีความต้องการแหล่งกำเนิดแสงความเข้มสูงแบบโคherent ในแนวขวาง (เช่น การสื่อสารโทรคมนาคมบรอดแบนด์ การใช้งานด้านการถ่ายภาพ) การขยายสัญญาณรามานและการสร้างสเปกตรัมจึงอาจถูกนำมาใช้อย่างแพร่หลายในอนาคตอันใกล้
แอปพลิเคชัน
สเปกโทรสโกปีรามานใช้ปรากฏการณ์รามานในการวิเคราะห์สาร สเปกตรัมของแสงที่กระเจิงแบบรามานขึ้นอยู่กับองค์ประกอบโมเลกุลที่มีอยู่และสถานะของมัน ทำให้สามารถใช้สเปกตรัมในการระบุและวิเคราะห์วัสดุได้ สเปกโทรสโกปีรามานใช้ในการวิเคราะห์วัสดุหลากหลายประเภท รวมถึงก๊าซ ของเหลว และของแข็ง วัสดุที่ซับซ้อนมาก เช่น สิ่งมีชีวิตและเนื้อเยื่อของมนุษย์[ 26 ]ก็สามารถวิเคราะห์ได้ด้วยสเปกโทรสโกปีรามานเช่นกัน
สำหรับวัสดุที่เป็นของแข็ง การกระเจิงรามานถูกใช้เป็นเครื่องมือในการตรวจจับการกระตุ้นโฟนอนและแมกนอนความถี่ สูง
ไลดาร์รามานถูกนำมาใช้ในฟิสิกส์บรรยากาศเพื่อวัดค่าสัมประสิทธิ์การลดทอนของบรรยากาศและการกระจายตัวในแนวดิ่งของไอน้ำ
เนื่องจากลักษณะเฉพาะของการเลือกความเร็ว การเปลี่ยนผ่าน Raman แบบกระตุ้นจึงมีประโยชน์สำหรับการทำความเย็นอะตอม[ 27 ]นอกจากนี้ยังช่วยให้สามารถสร้างอินเตอร์เฟอโรเมตรอะตอม ได้ โดยการให้แรงผลักโมเมนตัมที่กำหนดไว้อย่างดี[ 28 ] การเปลี่ยนผ่าน Raman แบบกระตุ้นยังใช้กันอย่างแพร่หลายในการจัดการระดับพลังงานของไอออนที่ถูกดักจับ และด้วยเหตุนี้จึงสามารถจัดการ สถานะคิวบิตพื้นฐานได้
สเปกโทรสโกปีรามานสามารถใช้ในการกำหนดค่าคงที่แรงและความยาวพันธะสำหรับโมเลกุลที่ไม่มีสเปกตรัมการดูดกลืน อินฟราเรด ได้
การขยายสัญญาณแบบรามานถูกนำมาใช้ในเครื่องขยายสัญญาณแสง
ปรากฏการณ์รามานยังมีส่วนเกี่ยวข้องกับการทำให้ท้องฟ้าปรากฏเป็นสีฟ้า (ดูการกระเจิงของเรย์ลี : 'การกระเจิงของเรย์ลีของโมเลกุลไนโตรเจนและออกซิเจนในชั้นบรรยากาศนั้นรวมถึงการกระเจิงแบบยืดหยุ่น ตลอดจนการมีส่วนร่วมแบบไม่ยืดหยุ่นจากการกระเจิงรามานแบบหมุนในอากาศ')
สเปกโทรสโกปีรามานถูกนำมาใช้เพื่อสร้างภาพทางเคมีของโมเลกุลขนาดเล็ก เช่นกรดนิวคลีอิกในระบบชีวภาพโดยใช้แท็กการสั่นสะเทือน[ 29 ]
