จากัวร์ 2
รถ ถังพิฆาตต่อต้านรถถัง Raketenjagdpanzer 4 Jaguar 2 เป็น รถถังพิฆาต ของเยอรมนีตะวันตก ที่ติดตั้ง ขีปนาวุธนำวิถีต่อต้านรถถัง โดย กองทัพบุนเดสแวร์ เป็นผู้ใช้งานเพียงกลุ่มเดียว
จากัวร์ 2
| จากัวร์ 2 | |
|---|---|
 | |
| พิมพ์ | รถบรรทุกขีปนาวุธต่อต้านรถถัง |
| แหล่ง กำเนิด | เยอรมนีตะวันตก |
| ประวัติการบริการ | |
| พร้อมให้ บริการ | พ.ศ. 2526–2536 |
| ใช้ โดย | เยอรมนีตะวันตก |
| ประวัติการผลิต | |
| ผู้ผลิต | เฮนเชลและฮาโนแมก |
| ผลิต | พ.ศ. 2526–2528 |
| ไม่ สร้าง | 162 [ 1 ] |
| ข้อกำหนด | |
| มวล | 24.8 ตัน |
| ความยาว | 6.61 ม. |
| ความกว้าง | 3.12 ม. |
| ความสูง | 2.55 ม. |
| ลูกทีม | 4 (ผู้บังคับบัญชา, พลปืน, พลบรรจุกระสุน, พลขับ) |
| เกราะ | เหล็กหนา 50 มม. + เกราะเสริม |
อาวุธหลัก | 1× เครื่องยิงขีปนาวุธTOW |
อาวุธรอง | ปืนกลMG3 ขนาด 7.62 มม . 1 กระบอก เครื่อง ยิงควัน 8 เครื่อง |
| เครื่องยนต์ | เครื่องยนต์ดีเซล MTU MB 837 Aa V8ระบายความร้อนด้วยน้ำขนาด 29.4 ลิตร ใช้เชื้อเพลิงได้หลายชนิด กำลัง 500 แรงม้า (368 กิโลวัตต์) |
| ระบบกันสะเทือน | ทอร์ชั่นบาร์ |
ระยะปฏิบัติการ | 400 กม. |
| ความเร็วสูงสุด | 70 กม./ชม. |
รถ ถังพิฆาตต่อต้านรถถัง Raketenjagdpanzer 4 Jaguar 2เป็นรถถังพิฆาต ของเยอรมนีตะวันตก ที่ติดตั้งขีปนาวุธนำวิถีต่อต้านรถถัง โดย กองทัพบุนเดสแวร์เป็นผู้ใช้งานเพียงกลุ่มเดียว
ประวัติศาสตร์
ระหว่างปี 1983 ถึง 1985 รถถังพิฆาตปืน ใหญ่ Kanonenjagdpanzer จำนวน 162 คัน ถูกดัดแปลงเป็น รถถัง พิฆาต Raketenjagdpanzer 4 Jaguar 2โดยการถอดปืนหลักออก ติดตั้ง เครื่องยิงขีปนาวุธ TOWบนหลังคา และเสริมเกราะเสริม ในปี 1989 ขีปนาวุธ TOW ถูกแทนที่ด้วย TOW 2 ที่มีประสิทธิภาพมากกว่า และ ในปี 1993 รถถังพิฆาต Jaguar 2 ถูกปลดประจำการเพื่อแทนที่ด้วยJaguar 1 A3 ซึ่งเป็นรุ่นปรับปรุงของ Jaguar 1
ออกแบบ
Jaguar 2 เป็นรถถังพิฆาตที่ใช้ โครงสร้าง ป้อมปืน แบบดั้งเดิม ของรถถังพิฆาตเยอรมันตะวันตก เป็นรถที่มีน้ำหนักเบาพอสมควร โดยใช้แชสซี " leichte Fahrzeugfamilie " ซึ่งเป็นแชสซีเดียวกับที่ใช้ในSPz MarderและJaguar 1ตัวถังทำจากเหล็กเชื่อมทั้งหมด มีความหนาไม่เกิน 50 มิลลิเมตร
การป้องกัน

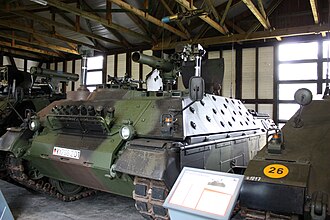

เกราะพื้นฐานประกอบขึ้นจาก แชสซีของรถถัง พิฆาตปืนใหญ่ (Kanonenjagdpanzer ) ทำจากเหล็กเชื่อมและมีความหนา 10 ถึง 50 มิลลิเมตร เมื่อมีการปรับปรุงรถถังพิฆาตปืนใหญ่ เกราะเสริมซึ่งประกอบด้วยแผ่นเหล็กเจาะรูเคลือบด้วยสารคล้ายยาง จะถูกติดตั้งแบบกันกระแทกที่ด้านหน้าของตัวรถและด้านข้างของโครงสร้างป้อมปืนนอกจากนี้ยังมีการเพิ่มแผ่นเกราะด้านข้างแบบเดียวกับ รถถัง เลโอพาร์ด (Leopard) ด้วย
มีการเพิ่มระบบป้องกันด้วยเครื่องปล่อยควันแปดเครื่อง ซึ่งปัจจุบันติดตั้งอยู่บนแผ่นเกราะด้านหน้าแทนที่จะอยู่ด้านหลังป้อมปืน
ความอยู่รอดของ Jaguar 2 ยังคงขึ้นอยู่กับรูปทรงที่เพรียวบาง ความเร็วสูง และระยะการรบที่ไกล ซึ่งเหนือกว่าระยะการรบของรถถังร่วมสมัย
อาวุธยุทโธปกรณ์
Jaguar 2 ติดตั้งเครื่องยิงขีปนาวุธ TOW ปืนต่อต้านอากาศยานMG3และMG3 A1 ไว้ในตัวถัง ขีปนาวุธ TOW ช่วยให้สามารถต่อสู้กับรถถังข้าศึกได้ในระยะไกล โดยระยะการรบสูงสุดอยู่ที่ 3,750 เมตร[ 2 ]ในปี 1989 ขีปนาวุธ TOW ถูกแทนที่ด้วยขีปนาวุธ TOW-2 ที่ทรงพลังกว่า ขีปนาวุธ 12 ลูกและ กระสุน ขนาด 7.62 มม. จำนวน 2,100 นัดถูกเก็บไว้ภายในรถ
