เขื่อนแกรนด์ดิกเซนซ์
| เขื่อนแกรนด์ดิกเซนซ์ | |
|---|---|

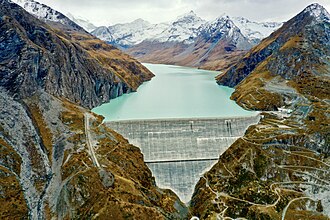

 ภาพถ่ายทางอากาศ | |
  เขื่อนแกรนด์ดิกเซนซ์ ที่ตั้งของเขื่อน Grande Dixence ในเขตปกครอง Valais  เขื่อนแกรนด์ดิกเซนซ์ เขื่อนแกรนด์ดิกเซนซ์ (สวิตเซอร์แลนด์)  เขื่อนแกรนด์ดิกเซนซ์ เขื่อนแกรนด์ดิกเซนซ์ (เทือกเขาแอลป์) | |
 แผนที่แบบอินเทอร์แอคทีฟของเขื่อน Grande Dixence | |
| ที่ตั้ง | เอเรเมนซ์ ประเทศส วิต เซอร์แลนด์ |
| พิกัด | 46°04′50″เหนือ07°24′14″ตะวันออก / 46.08056°N 7.40389°E |
| สถานะ | กำลังใช้งาน |
| เริ่มการก่อสร้าง | พ.ศ. 2493 [ 1 ] |
| วันเปิดทำการ | พ.ศ. 2504 [ 1 ] |
| ผู้ปฏิบัติงาน | แกรนด์ ดิกเซนซ์ เอสเอ เอเนอร์กี อูเอสต์ สวิส |
| เขื่อนและทางระบายน้ำ | |
| ประเภทของเขื่อน | เขื่อนแรงโน้มถ่วง |
| ยึด | ดิกเซนซ์ (แม่น้ำ) |
| ความสูง | 285 เมตร (935 ฟุต) |
| ความยาว | 700 เมตร (2,297 ฟุต) |
| ความกว้าง (ฐาน) | 200 เมตร (656 ฟุต) |
| ปริมาณน้ำในเขื่อน | 6,000,000 ลบ.ม. ( 210,000,000 ลบ. ฟุต ) |
| อ่างเก็บน้ำ | |
| สร้าง | ทะเลสาบเดส์ดิกซ์ |
| ความจุทั้งหมด | 400,000,000 ลูกบาศก์ เมตร (320,000 เอเคอร์⋅ฟุต) |
| พื้นที่ลุ่มน้ำ | 46 ตารางกิโลเมตร( 18 ตารางไมล์) |
| พื้นที่ผิว | 4 ตารางกิโลเมตร ( 2ตารางไมล์) |
| ความลึกน้ำสูงสุด | 284 เมตร (932 ฟุต) |
| สถานีไฟฟ้า | |
| วันที่ได้รับมอบหมาย | พ.ศ. 2508, พ.ศ. 2541 |
| กำลังการผลิตที่ติดตั้ง | 2,069 เมกะวัตต์ |
| การผลิตประจำปี | 2,000 กิกะวัตต์ชั่วโมง |
เขื่อน แกรนด์ดิกซองซ์ ( Grande Dixence Dam ) ( ออกเสียงภาษาฝรั่งเศส: [gʁãd diksãs] ) เป็นเขื่อนคอนกรีตแบบแรงโน้ม ถ่วง บนแม่น้ำ ดิก ซองซ์บริเวณต้นน้ำของหุบเขาวัลเดอเอเรมองซ์ (Val d'Hérémence) ในรัฐวาเลส์ (Valais) ประเทศสวิตเซอร์แลนด์มีความสูง 285 เมตร (935 ฟุต) เป็นเขื่อนแบบแรงโน้มถ่วงที่สูงที่สุดในโลก สูงเป็นอันดับเจ็ดของโลก และเป็นเขื่อนที่สูงที่สุดในยุโรปเป็นส่วนหนึ่งของกลุ่มเขื่อนคลูซง-ดิกซองซ์ (Cleuson-Dixence Complex) โดยมีวัตถุประสงค์หลักเพื่อ ผลิตกระแส ไฟฟ้า พลังน้ำ เขื่อนนี้เป็นแหล่งพลังงานให้กับโรงไฟฟ้าสี่แห่ง รวมกำลังการผลิตติดตั้ง2,069 เมกะวัตต์ผลิตกระแสไฟฟ้าได้ประมาณ2,000 กิกะวัตต์ชั่วโมงต่อปี ซึ่งเพียงพอสำหรับจ่ายไฟให้กับครัวเรือนชาวสวิส 400,000 ครัวเรือน
เขื่อนกั้นทะเลสาบเดส์ดิกซ์ ('ทะเลสาบแห่งสิบ') ซึ่งเป็นอ่างเก็บน้ำมีพื้นที่ผิว 4 ตารางกิโลเมตรเป็นทะเลสาบที่ใหญ่เป็นอันดับสองในวาเลส์ และเป็นทะเลสาบที่ใหญ่ที่สุดที่อยู่เหนือระดับ 2,000 เมตรในเทือกเขาแอลป์อ่างเก็บน้ำได้รับน้ำจากสถานีสูบน้ำสี่แห่ง ได้แก่ Z'Mutt, Stafel, Ferpècle และ Arolla เมื่อมีปริมาณน้ำสูงสุด จะมีน้ำประมาณ 400,000,000 ลูกบาศก์เมตร( 1.4 × 10¹⁰ ลูกบาศก์ ฟุต)โดยมีความลึกถึง 284 เมตร (932 ฟุต) [ 2 ]การก่อสร้างเขื่อนเริ่มขึ้นในปี 1950 และเสร็จสมบูรณ์ในปี 1961 ก่อนที่จะเปิดใช้งานอย่างเป็นทางการในปี 1965
ประวัติศาสตร์
ในปี พ.ศ. 2465 Energie Ouest Suisse (EOS) ได้ก่อตั้งขึ้นโดยมีโรงไฟฟ้าขนาดเล็กเพียงไม่กี่แห่ง เพื่อผลิตกระแสไฟฟ้าในปริมาณมาก EOS จึงหันไปมองที่ แคว้น วาเลส์ซึ่งมีธารน้ำแข็งถึง 56% ของสวิตเซอร์แลนด์และเป็นแหล่งกักเก็บน้ำที่ใหญ่ที่สุดในยุโรป ในปี พ.ศ. 2460 EOS ได้รับใบอนุญาตสำหรับลุ่มน้ำดิกเซนซ์ตอนบน ในปี พ.ศ. 2462 คนงาน 1,200 คนได้สร้างเขื่อนดิกเซนซ์แห่งแรก ซึ่งจะแล้วเสร็จในปี พ.ศ. 2478 เขื่อนแห่งแรกนี้จะจ่ายน้ำให้กับโรงไฟฟ้าชานโดลีนซึ่งมีกำลังการผลิต 120 เมกะวัตต์[ 3 ]
หลังสงครามโลกครั้งที่สองอุตสาหกรรมที่กำลังเติบโตต้องการไฟฟ้า และการก่อสร้างเขื่อนคลูสันเริ่มขึ้นในปี 1947 และแล้วเสร็จในปี 1951 เขื่อนดิกเซนซ์เดิมจมอยู่ใต้น้ำเนื่องจากการเติมน้ำในทะเลสาบเดส์ดิกซ์ตั้งแต่ปี 1957 ยังคงสามารถมองเห็นได้เมื่อระดับน้ำในอ่างเก็บน้ำลดลง[ 3 ] แผนสำหรับเขื่อนซูเปอร์ดิกเซนซ์ได้รับการสรุปโดยบริษัทที่เพิ่งก่อตั้งขึ้นใหม่Grande Dixence SAการก่อสร้างเขื่อนซูเปอร์ดิกเซนซ์เริ่มขึ้นในช่วงปลายปี 1950 ภายในปี 1961 คนงาน 3,000 คนได้เทคอนกรีต 6,000,000 m³ (210,000,000 ft³) เสร็จสิ้นทำให้เขื่อนเสร็จสมบูรณ์ ที่ความสูง 285 เมตร มันเป็นเขื่อนที่สูงที่สุดในโลกในขณะนั้น แต่ถูกแซงหน้าโดยเขื่อนนูเร็ก ของทาจิกิสถานในปี 1972 (300 เมตร) มันยังคง เป็น เขื่อนแรงโน้มถ่วงที่สูงที่สุดในโลก
ในช่วงทศวรรษ 1980 Grande Dixence SA และ EOS ได้เริ่มโครงการ Cleuson-Dixence ซึ่งปรับปรุงคุณภาพของไฟฟ้าที่ผลิตได้โดยการสร้างอุโมงค์ใหม่ควบคู่ไปกับโรงไฟฟ้า Bieudron เมื่อโครงการ Cleuson-Dixence เสร็จสมบูรณ์ พลังงานที่ผลิตได้ก็เพิ่มขึ้นมากกว่าสองเท่า[ 3 ]
ภาพยนตร์สารคดีสั้นเรื่องOpération bétonสร้างขึ้นเกี่ยวกับขั้นตอนการก่อสร้างเขื่อน โดยฌอง-ลุค โกดาร์ดผู้กำกับหน้าใหม่เป็นผู้กำกับภาพยนตร์เรื่องนี้เป็นครั้งแรก
ลักษณะเฉพาะ
เขื่อน Grande Dixence เป็นเขื่อนคอนกรีตแบบแรงโน้มถ่วงสูง 285 เมตร (935 ฟุต) ยาว 700 เมตร (2,297 ฟุต) เขื่อนมีความกว้าง 200 เมตร (656 ฟุต) ที่ฐานและ 15 เมตร (49 ฟุต) ที่สันเขื่อน สันเขื่อนมีความสูงถึง 2,365 เมตร (7,759 ฟุต) โครงสร้างเขื่อนประกอบด้วยคอนกรีตประมาณ 6,000,000 ลูกบาศก์เมตร (211,888,000 ลูกบาศก์ฟุต) [ 2 ]เพื่อยึดเขื่อนกับฐานรากโดยรอบ จึงมีการสร้างม่านปูนซีเมนต์ ล้อมรอบเขื่อน มีความลึกถึง 200 เมตร ( 656 ฟุต) และขยายออกไป 100 เมตร (328 ฟุต) ในแต่ละด้านของหุบเขา[ 4 ]
แม้ว่าเขื่อนจะตั้งอยู่บนแม่น้ำ Dixence ที่ มีขนาดค่อนข้างเล็ก แต่น้ำที่ส่งมาจากแม่น้ำและลำธารอื่นๆ จะถูกสูบโดยสถานีสูบน้ำ Z'Mutt, Stafel, Ferpècle และ Arolla สถานีสูบน้ำเหล่านี้ลำเลียงน้ำผ่านอุโมงค์ยาว 100 กิโลเมตร (62 ไมล์) เข้าสู่ทะเลสาบ Lac des Dix น้ำจากเขื่อน Cleuson ที่มีความสูง 87 เมตร (285 ฟุต) ซึ่งตั้งอยู่ทางทิศตะวันตกเฉียงเหนือ 7 กิโลเมตร (4 ไมล์) ก็ถูกลำเลียงมาจากอ่างเก็บน้ำLac de Cleuson เช่นกัน ท่อส่งน้ำ สามท่อลำเลียงน้ำจาก Lac des Dix ไปยังโรงไฟฟ้า Chandoline, Fionnay, Nendaz และ Bieudron ก่อนที่จะปล่อยลงสู่แม่น้ำRhôneด้านล่าง[ 5 ]สถานีสูบน้ำ โรงไฟฟ้า และเขื่อนทั้งหมดประกอบกันเป็นระบบ Cleuson-Dixence Complex แม้ว่าระบบนี้จะทำงานโดยการสูบน้ำจากอ่างเก็บน้ำหนึ่งไปยังอีกอ่างเก็บน้ำหนึ่ง แต่ในทางเทคนิคแล้วไม่ถือว่าเป็นระบบกักเก็บน้ำแบบสูบกลับ[ 6 ]
น้ำส่วนใหญ่มาจากธารน้ำแข็งที่ละลายในช่วงฤดูร้อน โดยปกติแล้วทะเลสาบจะมีน้ำเต็มความจุในช่วงปลายเดือนกันยายน และจะแห้งเหือดในช่วงฤดูหนาว จนในที่สุดก็จะลดลงต่ำสุดในช่วงประมาณเดือนเมษายน
โรงไฟฟ้า
โรงไฟฟ้าแชนโดลีน
สถานีไฟฟ้า Chandolineเป็นสถานีไฟฟ้าสำหรับเขื่อน Dixence เดิม เขื่อน Grande Dixence ได้ทำให้เขื่อนเดิมจมอยู่ใต้น้ำ แต่สถานีไฟฟ้ายังคงดำเนินการโดยใช้น้ำจากอ่างเก็บน้ำของเขื่อน Grande Dixence ซึ่งก็คือ Lac des Dix สถานีไฟฟ้านี้มีขนาดเล็กที่สุดในบรรดาสถานีไฟฟ้าทั้งสี่แห่ง โดยผลิต กระแสไฟฟ้าได้ 120 เมกะวัตต์จากกังหัน Pelton ห้าตัว โดยมีระดับความสูงรวม 1,748 เมตร (5,735 ฟุต) [ 7 ]
โรงไฟฟ้าฟิออนเนย์
โรงไฟฟ้าฟิออนเนย์รับน้ำจากเขื่อนแกรนด์ดิกเซนซ์ผ่านอุโมงค์ยาว 9 กิโลเมตร (6 ไมล์) ที่มีความลาดชันเฉลี่ย 10% เมื่ออุโมงค์ถึงห้องเก็บน้ำที่ลูวีในบาญส์มันจะเปลี่ยนเป็นท่อส่งน้ำซึ่งมีความลาดชัน 73% เป็นระยะทาง 800 เมตร (2,625 ฟุต) จนกระทั่งถึงโรงไฟฟ้า น้ำซึ่งไหลด้วยอัตราสูงสุด 45 ลูกบาศก์เมตรต่อวินาที (1,589 ลูกบาศก์ฟุตต่อวินาที) จะหมุนกังหันเพลตัน 6 ตัว ทำให้เกิดกำลังการผลิตรวมสูงสุด290 เมกะวัตต์[ 8 ]
โรงไฟฟ้าเนนดาซ
หลังจากน้ำไหลมาจากเขื่อน Grande Dixence มาถึงโรงไฟฟ้า Fionnay แล้ว น้ำจะไหลผ่านอุโมงค์แรงดันยาว 16 กิโลเมตร (10 ไมล์) ก่อนที่จะไหลเข้าสู่ห้องกักเก็บน้ำ Péroua ซึ่งอยู่สูงจากโรงไฟฟ้า Nendaz 1,000 เมตร (3,281 ฟุต) น้ำซึ่งไหลด้วยอัตราสูงสุด 45 ลูกบาศก์เมตรต่อวินาที (1,589 ลูกบาศก์ฟุตต่อวินาที) จะหมุนกังหัน Pelton จำนวน 6 ตัว ทำให้มีกำลังการผลิตรวมสูงสุด390 เมกะวัตต์
โรงไฟฟ้า Nendaz ตั้งอยู่ท่ามกลางภูเขาระหว่าง Aproz และ Riddes และเป็นโรงไฟฟ้าพลังน้ำที่ใหญ่เป็นอันดับสองในสวิตเซอร์แลนด์ รองจากโรงไฟฟ้า Bieudron [ 9 ]
โรงไฟฟ้าบีเออดรอน
น้ำไหลลงมาจากเขื่อน Grande Dixence ผ่านท่อส่งน้ำ ยาว ก่อนจะถึง โรงไฟฟ้า Bieudronที่ระดับความลึก 1,883 เมตร (6,178 ฟุต) น้ำจะหมุนกังหัน Pelton สามตัว ทำให้เกิดกำลังการผลิตรวม1,269 เมกะวัตต์ [ 10 ] โรงไฟฟ้าแห่งนี้สร้างขึ้นหลังจากโรงไฟฟ้า Nendaz และ Fionnay โรงไฟฟ้าแห่งนี้สร้างโดยGrande Dixence SAและEnergie Ouest Suisseระหว่างปี 1993 ถึง 1998 ด้วยงบประมาณ1.2 พันล้านดอลลาร์สหรัฐ[ 10 ]
โรงไฟฟ้า Bieudron เพียงแห่งเดียวครองสถิติโลกถึง 3 รายการ ได้แก่ ความสูงของหัวน้ำ (1,883 เมตร (6,178 ฟุต)) กำลังการผลิตของกังหัน Pelton แต่ละตัว(3 × 423 เมกะวัตต์)และกำลังการผลิตต่อขั้วของเครื่องกำเนิดไฟฟ้า(35.7 เมกะวัตต์ )โรงไฟฟ้าแห่งนี้หยุดให้บริการในเดือนธันวาคม พ.ศ. 2543 หลังจากท่อส่งน้ำแตก โรงไฟฟ้ากลับมาเปิดให้บริการบางส่วนในเดือนธันวาคม พ.ศ. 2552 และเปิดให้บริการเต็มรูปแบบในปี พ.ศ. 2553 [ 3 ] [ 10 ] [ 11 ]
