โพลีไซเลนเป็นสารประกอบออร์กาโนซิลิคอนที่มีสูตร(R Si) พวกมันเป็นญาติกับพอลิเมอร์อินทรีย์แบบดั้งเดิม แต่โครงสร้างหลักประกอบด้วยอะตอมซิลิคอน พวกมันแสดงคุณสมบัติทางแสงและไฟฟ้าที่โดดเด่น พวกมันส่วนใหญ่ใช้เป็นสารตั้งต้นของซิลิคอนคาร์ไบด์ [ ^{1 ] โพ}ลีไซเลนที่ง่ายที่สุดคือ(SiH ) ซึ่งส่วนใหญ่เป็นเรื่องทางทฤษฎี ไม่ใช่เรื่องทางปฏิบัติ^{[ 2 ]}

โพลีไซเลนชนิดแรก โพลี(ไดเมทิลไซลีน) [(CH ) Si] ถูกรายงานในปี 1949 โดย ชาร์ลส์ เอ. เบิร์คฮาร์ด (1916 - 1991) จากบริษัทเจเนอรัลอิเล็กทริกโดยเตรียมได้จากการให้ความร้อนแก่ โลหะ โซเดียมกับไดเมทิลไดคลอโรไซ เลน :

(CH ) SiCl + 2 Na → [(CH ) Si] + 2 NaCl

การเชื่อมต่อ Wurtzที่ดัดแปลงของไดคลอโรไซเลนยังคงเป็นเส้นทางที่ใช้ได้ผลและเป็นวิธีการทั่วไปในการสร้างอนุพันธ์โพลีไซเลนเชิงเส้นที่มีน้ำหนักโมเลกุลสูง^{[ 4 ]}ปฏิกิริยานี้ดำเนินการที่อุณหภูมิสูงในตัวทำละลายเฉื่อยโดยใช้การกระจายตัวของโลหะอัลคาไล การพอลิเมอไรเซชันจะหยุดลงเมื่อเติมแอลกอฮอล์ ข้อจำกัดหลักของการพอลิเมอไรเซชันแบบ Wurtz คือหมู่แทนที่ต้องทนต่อสภาวะปฏิกิริยาที่รุนแรง ปฏิกิริยานี้ใช้ได้ผลดีกับหมู่แทนที่เมทิล เบนซิล และฟีนิล^{[ 5 ]}ภายใต้สภาวะที่เข้มงวด ผลผลิตของผลิตภัณฑ์มีตั้งแต่ไม่กี่เปอร์เซ็นต์ถึงประมาณ 50% ในทำนองเดียวกันโพแทสเซียมกราไฟต์ (KC ) สามารถใช้ได้ที่อุณหภูมิต่ำกว่าที่จำเป็นสำหรับการเชื่อมต่อ Wurtz แบบดั้งเดิมมาก^{[ 6 ]}ปฏิกิริยานี้โดยทั่วไปจะสร้างการกระจายตัวของผลิตภัณฑ์แบบไตรโมดอล: เศษส่วนที่มีน้ำหนักโมเลกุลต่ำและเศษส่วนที่มีน้ำหนักโมเลกุลสูงกว่าสองส่วน เศษส่วนที่มีน้ำหนักโมเลกุลต่ำประกอบด้วยวงแหวนห้าและหกสมาชิก เช่น [SiR ] และ [SiR ] การก่อตัวของวงแหวนเหล่านี้แข่งขันกับการเติบโตของพอลิเมอร์^{[ 6 ]}อีกวิธีหนึ่งสำหรับการสังเคราะห์พอลิไซเลนคือการเชื่อมต่อแบบดีไฮโดรจีเนทีฟของไซเลน

ผลิตภัณฑ์ที่ Burkhard ได้รับนั้นยากต่อการใช้งานเนื่องจากไม่ละลายในตัวทำละลายอินทรีย์ ความสนใจในโพลีไซเลนกลับมาอีกครั้งในช่วงต้นทศวรรษ 1980 เมื่อมีรายงานว่า [(CH ) Si] สามารถเปลี่ยนเป็นซิลิคอนคาร์ไบด์ได้โดย การสลาย ตัวด้วยความร้อน

โพลิไซเลนมีตั้งแต่ผลึก สูง (และโดยทั่วไปไม่ละลาย) ไปจนถึง วัสดุ อสัณฐานซึ่งละลายได้ดีกว่าในตัวทำละลายอินทรีย์ การลดสมมาตรและการเพิ่มความยาวของหมู่แทนที่อินทรีย์จะลดความเป็นผลึก โพลิไซเลนหลายชนิดเป็นอีลาสโตเมอร์ที่มี คล้ายยาง เมื่อเติมสารออกซิไดซ์ ( SbF5 , ไอโอดีน , FeCl3 , เฟอร์โรซิเนียมโพลิเมอร์จะกลายเป็นสารกึ่งตัวนำส่วนใหญ่มีความเสถียรที่อุณหภูมิเกือบ 300  °C และเมื่อเปรียบเทียบกับโพลิซิลิคอนไฮไดรด์แล้ว จะไม่ทำปฏิกิริยากับออกซิเจนที่อุณหภูมิปกติ พวกมันไม่สามารถไฮโดรไลซ์ได้ง่าย โพลิไซเลนแสดงคุณสมบัติการนำไฟฟ้าด้วยแสงแม้ว่าจะเสื่อมสภาพเมื่อสัมผัสกับแสงอัลตราไวโอเลต [ ^{5 ] อะตอม}ไฮโดรเจนของโพลิซิลิคอนไฮไดรด์ที่มีมิติสูงกว่าอาจถูกแทนที่ด้วยหมู่ข้างเคียงอินทรีย์เพื่อให้ได้โพลิเมอร์ออร์กาโนซิลิคอนแบบเครือข่ายสุ่ม แต่ยังคงชื่อพื้นฐานเป็นโพลิไซลีน เช่น โพลิเมทิลไซลีน สเปกโทรสโก ปี^29Si NMRให้ข้อมูลเชิงลึกเกี่ยวกับโครงสร้างจุลภาคของพอลิเมอร์ หากสัญญาณเรโซแนนซ์กว้าง แสดงว่ามีแนวโน้มที่จะเกิดโอลิโกเมอไรเซชัน หากสัญญาณเรโซแนนซ์คมชัด สามารถอนุมานได้ว่ามีรูปแบบบางอย่างในโครงสร้างหลักของซิลิคอน

การสลายตัวด้วยความร้อนกลายเป็นซิลิคอนคาร์ไบด์

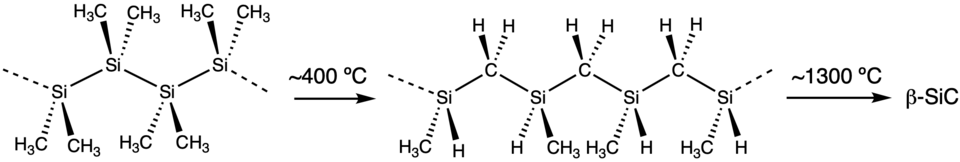

ยาจิมะและเพื่อนร่วมงานค้นพบว่าการไพโรไลซิสของ [Me Si] นำไปสู่การก่อตัวของเส้นใย SiC การเปลี่ยนแปลงนี้ได้จุดประกายการวิจัยเกี่ยวกับโพลีไซเลนและอนุพันธ์ของมัน^{[ 6 ]}ในฐานะพอ ลิเมอร์พรีเซรา มิก โพลีคาร์โบไซเลนสามารถใช้ในการผลิตซิลิคอนคาร์ไบด์และซิลิคอนออกซีคาร์ไบด์ ที่มีความหนาแน่นสูง ผ่านการไพโรไล ซิส ในบรรยากาศเฉื่อย การพอลิเมอไรเซชันด้วยแสงของโพลีไซเลนที่ดัดแปลงใน สเตอริโอลิ โทก ราฟี ตามด้วยการทำเซรามิกเป็นเส้นทางใหม่ที่กำลังเกิดขึ้นสู่การผลิตเซรามิก แบบเติมแต่ง ^{[ 7 ]}

โพลิซิลีนเป็นสารประกอบในกลุ่มออร์กาโนซิลิคอนที่มีสูตรเคมี (RSi) (R = อัลคิล ) มีโครงสร้างเชื่อมโยงกันมากกว่าโพลิซิเลนและมีการศึกษาน้อยกว่า

• โพลีซิลิคอนเฮไลด์
• โพลีซิโลเซน - ที่มีออกซิเจนแทรกอยู่ระหว่างอะตอมของซิลิคอน
