การออกแบบกรวยจมูก

เนื่องจากปัญหาด้านการออกแบบตามหลักอากาศพลศาสตร์ของส่วนหัวจรวดหรือวัตถุใดๆ ที่ออกแบบมาเพื่อเคลื่อนที่ผ่านตัวกลางของเหลวที่อัดได้ (เช่นจรวดเครื่องบินขีปนาวุธกระสุนหรือลูกปืน )

การออกแบบกรวยจมูก

ภาพวาดสองมิติของหัวจรวดรูปวงรี พร้อมระบุขนาดเพื่อแสดงว่า L คือความยาวทั้งหมดของหัวจรวด R คือรัศมีที่ฐาน และ y คือรัศมีที่จุดซึ่งอยู่ห่างจากปลายหัวจรวดเป็นระยะ x
พารามิเตอร์ทั่วไปที่ใช้ในการสร้างรูปทรงของหัวจรวด

เนื่องจากปัญหาด้านการออกแบบตามหลักอากาศพลศาสตร์ของส่วนหัวจรวดหรือวัตถุใดๆ ที่ออกแบบมาเพื่อเคลื่อนที่ผ่านตัวกลางของเหลวที่อัดได้ (เช่นจรวดเครื่องบินขีปนาวุธกระสุนหรือลูกปืน ) ปัญหาสำคัญประการหนึ่งคือการกำหนดรูปทรงเรขาคณิตของส่วนหัวจรวดเพื่อให้ได้ประสิทธิภาพสูงสุด สำหรับการใช้งานหลายๆ อย่าง งานดังกล่าวจำเป็นต้องกำหนดรูปทรง ตันที่เกิด จาก การหมุนรอบ แกนซึ่งจะมีความต้านทานน้อยที่สุดต่อการเคลื่อนที่อย่างรวดเร็วผ่านตัวกลางของเหลวดังกล่าว

รูปทรงและสมการของกรวยหัวจรวด

มิติทั่วไป

ในสมการรูปทรงกรวยจมูกทั้งหมดต่อไปนี้Lคือความยาวโดยรวมของกรวยจมูก และRคือรัศมีของฐานกรวยจมูกyคือรัศมีที่จุดใดๆxโดยที่xเปลี่ยนแปลงจาก0ที่ปลายกรวยจมูก ไปจนถึงLสมการเหล่านี้กำหนดโปรไฟล์สองมิติของรูปทรงกรวยจมูกการหมุนรอบแกน ทั้งหมด ของกรวยจมูกเกิดขึ้นจากการหมุนโปรไฟล์รอบเส้นศูนย์กลางCLในขณะที่สมการเหล่านี้อธิบายรูปทรงที่ "สมบูรณ์แบบ" กรวยจมูกที่ใช้งานได้จริงมักจะทู่หรือถูกตัดทอนด้วยเหตุผลด้านการผลิต อากาศพลศาสตร์ หรืออุณหพลศาสตร์[ 1 ] [ 2 ]

ทรงกรวย

ภาพจำลองและภาพตัดขวางของหัวจรวดทรงกรวย พร้อมแสดงพารามิเตอร์ต่างๆ

y=xอาร์แอล=xแทน(ϕ)ϕ=อาร์คตัน(อาร์แอล){\displaystyle {\begin{aligned}y&={\frac {xR}{L}}=x\tan(\phi )\\\phi &=\arctan \left({\frac {R}{L}}\right)\\\end{aligned}}}

ทรงกรวยปลายทู่ทรงกลม

ภาพเรนเดอร์และภาพตัดขวางของหัวกรวยทรงกลมปลายทู่ พร้อมแสดงพารามิเตอร์ต่างๆ

xที=nแอล2อาร์1อาร์2+แอล2yที=xทีอาร์แอล=nแอล1อาร์2+แอล2xโอ=xที+n2yที2=n(แอล2อาร์1อาร์2+แอล2+1แอล2อาร์2+แอล2)xเอ=xโอn=n(แอล2อาร์1อาร์2+แอล2+1แอล2อาร์2+แอล21){\displaystyle {\begin{aligned}x_{t}&&&={\frac {r_{n}L^{2}}{R}}{\sqrt {\frac {1}{R^{2}+L^{2}}}}\\y_{t}&={\frac {x_{t}R}{L}}&&=r_{n}L{\sqrt {\frac {1}{R^{2}+L^{2}}}}\\x_{o}&=x_{t}+{\sqrt {r_{n}^{2}-y_{t}^{2}}}&&=r_{n}\left({\frac {L^{2}}{R}}{\sqrt {\frac {1}{R^{2}+L^{2}}}}+{\sqrt {1-{\frac {L^{2}}{R^{2}+L^{2}}}}}\right)\\x_{a}&=x_{o}-r_{n}&&=r_{n}\left({\frac {L^{2}}{R}}{\sqrt {\frac {1}{R^{2}+L^{2}}}}+{\sqrt {1-{\frac {L^{2}}{R^{2}+L^{2}}}}}-1\right)\\\end{aligned}}}

ไบโคนิก

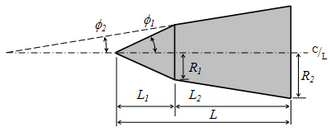

ภาพจำลองและภาพตัดขวางของหัวจรวดทรงกรวยคู่ พร้อมแสดงพารามิเตอร์ต่างๆ

แอล=แอล1+แอล2ϕ1=อาร์คตัน(อาร์1แอล1)ϕ2=อาร์คตัน(อาร์2อาร์1แอล2)y={xอาร์1แอล1=xแทน(ϕ1),0xแอล1อาร์1+(xแอล1)(อาร์2อาร์1)แอล2=อาร์1+(xแอล1)แทน(ϕ2),แอล1xแอล{\displaystyle {\begin{aligned}L&=L_{1}+L_{2}\\\phi _{1}&=\arctan \left({\frac {R_{1}}{L_{1}}}\right)\\\phi _{2}&=\arctan \left({\frac {R_{2}-R_{1}}{L_{2}}}\right)\\y&={\begin{cases}{\frac {xR_{1}}{L_{1}}}=x\tan(\phi _{1}),&0\leq x\leq L_{1}\\R_{1}+{\frac {(x-L_{1})(R_{2}-R_{1})}{L_{2}}}=R_{1}+(x-L_{1})\tan(\phi _{2}),&L_{1}\leq x\leq L\end{cases}}\end{aligned}}}

เส้นโค้งสัมผัส

ภาพเรนเดอร์และภาพตัดขวางของหัวจรวดแบบ Tangent Ogive พร้อมแสดงพารามิเตอร์และวงกลม Ogive

ρ=อาร์+แอล2อาร์2y=ρ2+x(2แอลx)แอล2+อาร์ρ{\displaystyle {\begin{aligned}\rho &={\frac {R+{\frac {L^{2}}{R}}}{2}}\\y&={\sqrt {\rho ^{2}+x(2L-x)-L^{2}}}+R-\rho \\\end{aligned}}}

เส้นโค้งสัมผัสที่ทู่เป็นทรงกลม

ภาพเรนเดอร์และภาพตัดขวางของหัวกรวยจมูกทรงโค้งมนแบบสัมผัส พร้อมแสดงพารามิเตอร์ต่างๆ

xโอ=แอล(อาร์n)(แอล2อาร์n)yที=n(แอล2อาร์2)แอล2+อาร์22อาร์nxที=แอล(อาร์n)(แอล2อาร์n)n1(แอล2อาร์2แอล2+อาร์22อาร์n)2{\displaystyle {\begin{aligned}x_{o}&=L-{\sqrt {\left(R-r_{n}\right)\left({\frac {L^{2}}{R}}-r_{n}\right)}}\\y_{t}&={\frac {r_{n}\left(L^{2}-R^{2}\right)}{L^{2}+R^{2}-2Rr_{n}}}\\x_{t}&=L-{\sqrt {\left(R-r_{n}\right)\left({\frac {L^{2}}{R}}-r_{n}\right)}}-r_{n}{\sqrt {1-\left({\frac {L^{2}-R^{2}}{L^{2}+R^{2}-2Rr_{n}}}\right)^{2}}}\\\end{aligned}}} หรืออีกทางเลือกหนึ่ง หากมีการระบุความยาวปลายทู่ไว้ในขั้นตอนการออกแบบ โดยสังเกตจากเอ็น{\displaystyle N}ความยาวที่ไม่ทู่ตามทฤษฎีสามารถกำหนดได้โดยใช้: แอล=อาร์((เอ็นn)2อาร์n+n){\displaystyle {\begin{aligned}L&={\sqrt {R\left({\frac {\left(N-r_{n}\right)^{2}}{R-r_{n}}}+r_{n}\right)}}\\\end{aligned}}} ที่ไหนเอ็น=แอลxเอ{\displaystyle N=L-x_{a}}.

เซแคนท์ โอจีฟ

ภาพเรนเดอร์และภาพตัดขวางของปลายจมูกรูปทรงโอจีฟ แบบเซแคนท์พร้อมแสดงพารามิเตอร์และวงกลมโอจีฟ โดยรัศมีโอจีฟจะใหญ่กว่าสำหรับโอจีฟแบบแทนเจนต์ที่เทียบเท่ากัน

สำหรับรัศมีส่วนโค้งρ ที่เลือกไว้ ซึ่งมีค่ามากกว่าหรือเท่ากับรัศมีส่วนโค้งของเส้นโค้งสัมผัสที่มีค่าRและL เท่ากัน :

ρอาร์+แอล2อาร์2α=อาร์คตัน(อาร์แอล)อาร์คคอส(อาร์2+แอล22ρ)y=ρ2(xρคอสα)2+ρบาป(α),0xแอล{\displaystyle {\begin{aligned}\rho &\geq {\frac {R+{\frac {L^{2}}{R}}}{2}}\\\alpha &=\arctan \left({\frac {R}{L}}\right)-\arccos \left({\frac {\sqrt {R^{2}+L^{2}}}{2\rho }}\right)\\y&={\sqrt {\rho ^{2}-(x-\rho \cos \alpha )^{2}}}+\rho \sin(\alpha ),&&0\leq x\leq L\\\end{aligned}}}

ภาพเรนเดอร์และภาพตัดขวางแบบสลับของเส้นโค้งโอจีฟ แสดงให้เห็นส่วนที่โป่งออกมาเนื่องจากรัศมีที่เล็กกว่า

สามารถเลือกใช้รัศมีส่วนโค้งที่เล็กกว่าได้; สำหรับ12(อาร์+แอล2อาร์)>ρ>แอล2{\textstyle {\frac {1}{2}}\left(R+{\frac {L^{2}}{R}}\right)>\rho >{\frac {L}{2}}}คุณจะได้รูปทรงดังที่แสดงทางด้านขวา ซึ่งเส้นโค้งโอจีฟจะมี "ส่วนนูน" อยู่ด้านบน กล่าวคือ มี ค่า xมากกว่าหนึ่ง ค่า ที่ส่งผลให้ได้ค่าy บาง ค่า

วงรี

ภาพจำลองและภาพตัดขวางของหัวจรวดทรงรี พร้อมแสดงพารามิเตอร์ต่างๆ

y=อาร์x(2แอลx)แอล{\displaystyle y={\frac {R{\sqrt {x(2L-x)}}}{L}}}

พาราโบลา

กรวยหัวแบบอนุกรมพาราโบลาถูกกำหนดโดย=2xเคx22เค{\displaystyle r={\tfrac {2x-Kx^{2}}{2-K}}}ที่ไหน0x1{\displaystyle 0\leq x\leq 1}และเค{\displaystyle K}เป็นค่าคงที่เฉพาะชุด[ 3 ]

ครึ่งหนึ่ง ( K ′ = 1/2 )
สามในสี่ ( K ′ = 3/4 )
เต็ม ( K ′ = 1 )
ภาพจำลองรูปทรงหัวจรวดแบบพาราโบลาที่พบได้ทั่วไป

สำหรับ0เค1{\displaystyle 0\leq K'\leq 1},y=อาร์(2(xแอล)เค(xแอล)22เค){\displaystyle y=R\left({2\left({x \over L}\right)-K'\left({x \over L}\right)^{2} \over 2-K'}\right)}

ค่า Kสามารถแปรผันได้ระหว่าง 0ถึง 1แต่ค่าที่ใช้กันทั่วไปสำหรับรูปทรงกรวยหัวจรวดมีดังนี้:

ประเภทพาราโบลาค่า K
กรวย0
ครึ่ง1/2
สามในสี่3/4
เต็ม1

ซีรี่ส์พาวเวอร์

หัวกรวยแบบอนุกรมกำลังถูกกำหนดโดย=xn{\displaystyle r=x^{n}}ที่ไหน(0x1){\displaystyle (0\leq x\leq 1)}. n<1{\displaystyle n<1}จะสร้างรูปทรงเว้า ในขณะที่n>1{\displaystyle n>1}จะสร้างรูปทรงนูน (หรือ "บานออก") [ 3 ]

กราฟแสดงรูปทรงกรวยปลายแหลมของอนุกรมกำลัง
ครึ่งหนึ่ง ( n = 1/2 )
สามในสี่ ( n = 3/4 )
สำหรับ 0n1{\displaystyle 0\leq n\leq 1}:y=อาร์(xแอล)n{\displaystyle y=R\left({x \over L}\right)^{n}}

ค่าทั่วไปของnได้แก่:

ประเภทพลังงานค่าn
กระบอกสูบ0
ครึ่ง (พาราโบลา)1/2
สามในสี่3/4
กรวย1

ซีรี่ส์ Haack

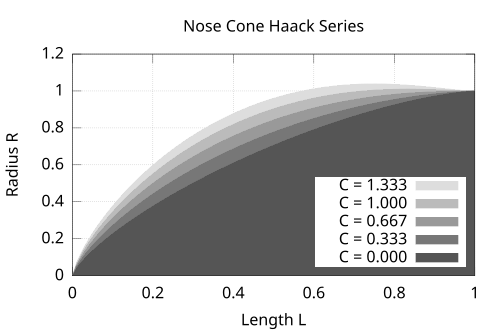

กราฟแสดงรูปทรงกรวยปลายจรวดซีรีส์ Haack
แอลดี-แฮ็ค (วอน คาร์มาน) ( C = 0 )
LV-Haack ( C = 1/3 )

กรวยจมูกซีรีส์ Haack ถูกกำหนดโดย: [ 3 ](θ)=θ12บาป(2θ)+ซีบาป3θπθ=อาร์คคอส(12x)0x10θπ{\displaystyle {\begin{aligned}r(\theta )&={\sqrt {\frac {\theta -{\frac {1}{2}}\sin(2\theta )+C\sin ^{3}\theta }{\pi }}}\\\theta &=\arccos \!\left(1-2x\right)\\0&\leq x\leq 1\Rightarrow 0\leq \theta \leq \pi \\\end{aligned}}} ที่ไหน

  • rคือรัศมีหารด้วยรัศมีสูงสุดที่ค่าθหรือxที่ กำหนด
  • xคือระยะห่างจากจมูกหารด้วยความยาวทั้งหมดของจมูก

สามารถกำหนดสูตรพาราเมตริกได้โดยการแก้ สูตร θสำหรับx (ในที่นี้xคือระยะห่างจากจมูก แยกออกจากความยาวจมูกทั้งหมดLและyคือรัศมี) x(θ)=แอล2(1คอส(θ))y(θ,ซี)=อาร์πθบาป(2θ)2+ซีบาป3(θ){\displaystyle {\begin{aligned}x(\theta )&={L \over 2}\left(1-\cos(\theta )\right)\\y(\theta ,C)&={R \over {\sqrt {\pi }}}{\sqrt {\theta -{\sin(2\theta ) \over 2}+C\sin ^{3}(\theta )}}\\\end{aligned}}}

ค่าพิเศษของC (ตามที่อธิบายไว้ข้างต้น) ได้แก่:

ซีรีส์ Haack ประเภทค่าC
LD-Haack (Von Kármán)0
แอลวี-แฮค1/3
แทนเจนต์2/3

ฟอน คาร์มัน โอจีฟ

รูปทรงโค้ง LD-Haack เป็นกรณีพิเศษของอนุกรม Haack ที่มีแรงต้านน้อยที่สุดสำหรับความยาวและเส้นผ่านศูนย์กลางที่กำหนด และถูกกำหนดให้เป็นอนุกรม Haack ที่มีC = 0ซึ่งโดยทั่วไปเรียกว่ารูปทรงโค้งVon KármánหรือVon Kármánรูปทรงโค้งที่มีแรงต้านน้อยที่สุดสำหรับความยาวและปริมาตรที่กำหนดสามารถเรียกว่าอนุกรม LV-Haack ซึ่งกำหนดโดยซี=13{\displaystyle C={\tfrac {1}{3}}}[ 3 ]อย่างไรก็ตาม ชุด LV-Haack สร้างค่ารัศมีที่แตกต่างกันตามฟังก์ชันของ x เมื่อเทียบกับตัวถัง Sears-Haackซึ่งพยายามสร้างรูปทรงที่มีแรงต้านน้อยที่สุดสำหรับความยาวและปริมาตรที่กำหนด ตัวอย่างเช่น ค่ารัศมีของ LV-Haack เมื่อเทียบกับรัศมีสูงสุดที่ x=0.5 คือ 0.7785 ในขณะที่ตัวถัง Sears-Haack ณ จุดเดียวกัน (ครึ่งทางตามจมูก ซึ่งคิดเป็น 25% ของความยาวตัวถัง) มีรัศมีเมื่อเทียบกับรัศมีสูงสุดประมาณ 0.8059

แอโรสไปค์

แอโรสไปค์บนUGM-96 Trident I

อุปกรณ์แอโรสไปค์สามารถใช้ลดแรงดันด้านหน้าลำตัวเครื่องบินความเร็วเหนือเสียงได้ แอโรสไปค์จะสร้างคลื่นกระแทกแยกส่วนอยู่ด้านหน้าลำตัวเครื่องบิน จึงช่วยลดแรงต้านที่กระทำต่อเครื่องบินได้

ลักษณะแรงต้านของกรวยหัวปืน

อิทธิพลของรูปทรงโดยรวม

ภาพระยะใกล้ของส่วนหัวเครื่องบินโบอิ้ง 737

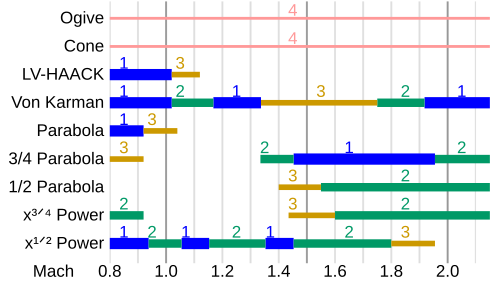

การเปรียบเทียบคุณลักษณะแรงต้านของรูปทรงกรวยหัวจรวดแบบต่างๆ ใน ช่วง ความเร็วเหนือเสียงถึงความเร็วเสียงต่ำ การจัดอันดับคือ: ดีเยี่ยม (1), ดี (2), ปานกลาง (3), แย่ (4)
เครื่องบินรบ F-16 ของ General Dynamics
เครื่องบินรบ F-16 ของ General Dynamicsที่มีส่วนหัวคล้ายกับรูปทรงของ Von Kármán มาก
