เข็มแทงชนวนหรือตัวตีเป็นส่วนหนึ่งของกลไกการยิงของปืนซึ่งทำหน้าที่กระทบกับจานท้ายกระสุนที่ฐานของปลอกกระสุนและทำให้กระสุนลั่น ในศัพท์ทางด้านอาวุธปืน ตัวตีเป็นเข็มแทงชนวนชนิดหนึ่งโดยเฉพาะ ซึ่งสปริงที่ถูกอัดจะทำหน้าที่กระทบเข็มแทงชนวนโดยตรงเพื่อสร้างแรงกระแทก แทนที่จะใช้ค้อน ตี

คำเหล่านี้อาจใช้กับส่วนประกอบของอุปกรณ์หรือเครื่องมือที่มีฟังก์ชันคล้ายคลึงกันได้เช่นกัน อุปกรณ์หรือเครื่องมือดังกล่าวได้แก่ ปืนใหญ่กระสุนและดอกไม้ไฟ

โดยทั่วไปแล้ว เข็มแทงชนวนจะเป็นแท่งบางๆ เรียบง่าย ปลายแข็งและกลมมน ทำหน้าที่กระแทกและบดจานท้ายกระสุน ปลายกลมมนช่วยให้จานท้ายกระสุนบุ๋มลงไปแทนที่จะทะลุ (เพื่อกักเก็บก๊าซขับดัน) มันจะอยู่ภายในรูของตัวล็อกลำกล้องและจะถูกกระแทกโดยค้อนเมื่อเหนี่ยวไกมักใช้สปริงเข็มแทงชนวนแบบเบาๆ เพื่อให้เข็มแทงชนวนอยู่ในตำแหน่งด้านหลัง อาจเรียกว่าสปริงคืนเข็มแทงชนวนเนื่องจากมันจะคืนเข็มแทงชนวนไปยังตำแหน่งที่ยังไม่ได้ยิง ในปืนกึ่งอัตโนมัติสิ่งนี้จะป้องกันการยิงก่อนกำหนดจากแรงเฉื่อยของเข็มแทงชนวนขณะที่กลไกตัวล็อกลำกล้องปิดลงในส่วนของการบรรจุกระสุนใหม่ของวงจรการยิง เข็มแทงชนวนประเภทนี้มักจะสั้นเกินไปที่จะสัมผัสกับจานท้ายกระสุนเมื่อค้อนวางอยู่กับมัน นี่เป็นมาตรการด้านความปลอดภัยเพื่อป้องกันการยิงจากแรงภายนอก เช่น การตกหล่น การยิงอาศัยการถ่ายทอดโมเมนตัมจากค้อนไปยังเข็มแทงชนวนเพื่อให้พลังงานกระแทกเพียงพอที่จะทำให้เกิดการลั่นไก

กระสุนโลหะหลักสองประเภทที่ใช้ในปืนสมัยใหม่ ได้แก่ กระสุนแบบจุดชนวนกลาง (centerfire ) และ กระสุน แบบจุดชนวนขอบ (rimfire) ในกระสุนแบบจุดชนวนกลางนั้น ตัวจุดระเบิดจะอยู่ตรงกลางฐานของกระสุน เข็มแทงชนวนสำหรับกระสุนแบบ จุดชนวน กลางมักมีหน้าตัดเป็นทรงกลม และการเคลื่อนที่ของมันมักจะผ่านรูในบล็อกท้ายปืนตามแนวแกนกลางของลำกล้อง

อย่างไรก็ตาม กระสุนแบบขอบชนวนจะต้องถูกตอกที่ฐานบริเวณขอบของกระสุน แม้ว่าปืนแบบขอบชนวนอาจใช้เข็มแทงชนวนที่มีหน้าตัดกลม แต่โดยทั่วไปแล้วมักจะเป็นเข็มแทงชนวนแบบแบน มีหน้าตัดเป็นสี่เหลี่ยมจัตุรัสหรือสี่เหลี่ยมผืนผ้า และปลายทู่คล้ายสิ่ว เข็มแทงชนวนแบบแบนสามารถขึ้นรูปได้จากโลหะแผ่นเรียบ และโดยปกติจะทำงานในร่องที่ตัดไว้ในบล็อกท้ายปืน (แทนที่จะเป็นรู) ซึ่งขนานแต่เยื้องจากเส้นศูนย์กลางของลำกล้อง วิธีการผลิตเหล่านี้โดยทั่วไปจะง่ายกว่าและช่วยลดต้นทุนการผลิต โดยทั่วไปแล้วไม่แนะนำให้ "ยิงเปล่า" ปืนแบบขอบชนวนมากเกินไป (เช่น การยิงโดยไม่มีกระสุนอยู่ในรังเพลิง) เนื่องจากเข็มแทงชนวนอาจกระแทกกับหน้าของส่วนโค้งและทำให้เสียรูปหรือทำให้เข็มแทงชนวนเสียหายได้

ในปี ค.ศ. 1808 ช่างทำปืนชาวสวิสJean Samuel Paulyร่วมกับช่างทำปืนชาวฝรั่งเศสFrançois Prélatได้สร้างกระสุนปืนแบบแรกที่รวมไพรเมอร์และบรรจุในตัว กระสุนปืนแบบกระดาษใช้ฐานโลหะที่มีรูทะลุเคลือบด้วยสารจุดระเบิดแบบกระทบ Pauly ยังได้พัฒนาปืนลูกซองแบบบรรจุท้ายสำหรับกระสุนปืนของเขา โดยใช้เข็มแทงชนวนและค้อนภายนอก^{[ 1 ]}

ปืนเข็มของเดรย์เซ่ในปี ค.ศ. 1836 ใช้ตลับกระดาษที่มีไพรเมอร์เป็นส่วนหนึ่งของซาบอตซึ่งประคองกระสุนและอยู่ด้านหน้าของดินปืน เข็มแทงชนวนที่มีลักษณะคล้ายเข็มจะยื่นออกมาจากหน้าลูกเลื่อนและเจาะตลับเมื่อปิดท้ายลำกล้อง เมื่อยิง เข็มที่บรรจุด้วยสปริงจะกระทบกับไพรเมอร์ในซาบอต ต่างจากตลับของพอลีซึ่งไม่ได้รับการยอมรับอย่างกว้างขวาง ปืนไรเฟิลของเดรย์เซ่ได้รับการยอมรับจากปรัสเซียให้เป็นปืนไรเฟิลประจำการ ของทหาร ราบ เป็นปืนบรรจุท้ายลำกล้องทางทหารกระบอกแรกที่ใช้ตลับแบบบรรจุในตัว และด้วยเหตุนี้จึงเป็นกระบอกแรกที่ใช้เข็มแทงชนวน^{[ 2 ] [ 3 ]}

กระสุนแบบพินไฟร์ที่จดสิทธิบัตรในปี พ.ศ. 2478 ใช้กระสุนโลหะที่มีเข็มจุดชนวนในตัวซึ่งตั้งอยู่ตามแนวรัศมีใกล้กับฐานของกระสุน^{[ 4 ]} เข็มจะต้องอยู่ในแนวเดียวกับช่องที่สอดคล้องกันในห้องบรรจุ ซึ่งเป็นข้อเสียเปรียบเมื่อเทียบกับกระสุนแบบริมไฟร์และเซ็นเตอร์ไฟร์ที่ตามมาและมีความปลอดภัยกว่า^{[ 2 ] [ 5 ]}

ปืนไรเฟิลรุ่นแรกๆที่ยิงกระสุนโลหะมักใช้ กลไก ล็อกด้านข้างโดยค้อนจะติดตั้งอยู่ด้านใดด้านหนึ่งแทนที่จะอยู่แนวเดียวกับแกนของลำกล้อง ในปืนSpringfield Model 1865 แบบ เปิดฝา (และแบบอื่นๆ ที่คล้ายกัน) ด้านหลังของท่อเข็มแทงชนวนภายในบล็อกท้ายลำกล้องจะเอียงออกจากเส้นศูนย์กลางของลำกล้องไปทางค้อน^{[ 6 ]} ปืน ไรเฟิลSharpsใช้บล็อกเข็มแทงชนวนเพื่อแก้ปัญหาการจัดแนวนี้ บล็อกจะอยู่ภายในร่องในบล็อกท้ายลำกล้อง เมื่อถูกค้อนกระแทก บล็อกทั้งหมดจะถูกผลักไปข้างหน้า ส่วนของบล็อกที่มีเข็มแทงชนวนจะอยู่บนเส้นศูนย์กลางของลำกล้องและกระทบกับจานท้ายกระสุน^{[ 7 ] [ 8 ] [ 9 ]}

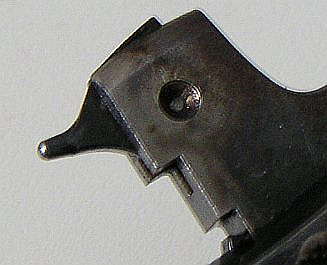

ปืนลูกโม่หลายกระบอกใช้เข็มแทงชนวนที่ยึดติดกับค้อนปืนกลมือ แบบ เป่าลม ธรรมดา ที่ยิงจาก ตำแหน่ง ลูกเลื่อนเปิดมักจะมีเข็มแทงชนวนแบบตายตัวที่ยื่นออกมาจากหน้าลูกเลื่อน เมื่อลูกเลื่อนปิดสนิทกับรังเพลิง ไพรเมอร์ของกระสุนที่เพิ่งบรรจุเข้าไปใหม่จะถูกกระแทก ทำให้กระสุนลั่น ปืน กลมือ OwenและF1เป็นตัวอย่างที่ใช้เข็มแทงชนวนแบบตายตัวที่หน้าลูกเลื่อน ปืนครกบางชนิด ใช้เข็มแทงชนวนแบบตายตัวที่ติดตั้งอยู่ในปลั๊กรังเพลิง เมื่อกระสุนปืนครกตกลงมาในลำกล้อง ไพรเมอร์ที่ฐานของกระสุนปืนครกจะกระแทกเข็มแทงชนวนและจุดระเบิดดินปืน^{[ 10 ]}

ในศัพท์เฉพาะทางด้านอาวุธปืน เข็มแทงชนวนแบบลอยตัวคือเข็มแทงชนวนที่ไม่ถูกจำกัดด้วยสปริงคืนเข็มแทงชนวนหรือสิ่งที่คล้ายกัน แม้ว่ามันจะถูกกักไว้และไม่สามารถหลุดออกมาได้ง่ายๆ ไม่ว่าจะไปข้างหน้าหรือข้างหลัง แต่มันก็สามารถเลื่อนไปมาได้อย่างอิสระภายในตัวหยุดเหล่านี้ ปืนพกSpringfield Model 1865 แบบเปิดฝา เป็นตัวอย่างของเข็มแทงชนวนแบบลอยตัว^{[ 11 ]}

กลไกการยิงแบบใช้ค้อนจะใช้เข็มแทงชนวนที่มีน้ำหนักเบา และอาศัยการถ่ายทอดโมเมนตัมที่ได้รับจากค้อนที่ติดสปริงในลักษณะเดียวกับที่เหล็กตอกหรือสิ่วถ่ายทอดแรงกระแทกจากค้อนไม้ในศัพท์ทางด้านอาวุธปืนตัวตี (หรือกลไกตัวตี) จะได้รับแรงกระแทกเพื่อกระทบจานท้ายกระสุนจากสปริงที่กระทำโดยตรงกับเข็มแทงชนวน – คล้ายกับหน้าไม้ที่ตัวตี (เข็มแทงชนวน) เปรียบเสมือน ลูกธนู ของหน้าไม้ กลไกตัวตีพบได้ทั่วไปใน ปืน แบบลูกเลื่อนแต่ก็ไม่ได้หมายความว่าจะไม่มีในปืนแบบใช้ค้อน นอกจากนี้ยังพบได้ในกลไก อื่นๆ ที่ตัวปิดท้ายกระสุนเคลื่อนที่ไปกลับโดยตรงตามแนวแกนของลำกล้อง

กลไกตัวตีจะประกอบด้วยสปริงตัวตี (สปริงยิง) และตัวตี สปริงตัวตีเป็นสปริงที่ค่อนข้างแข็งแรงเพียงพอที่จะเริ่มการยิง ตัวตีทั่วไปประกอบด้วยจุดกระทบที่แคบ ส่วนที่หนักกว่าซึ่งทำหน้าที่เป็นตัวนำสปริงสำหรับสปริงตัวตี ไหล่เพื่อยึดสปริง และชิ้นส่วนจับซึ่งเกี่ยวเข้ากับไกปืนเพื่อยึดสปริงไว้ภายใต้แรงตึงเมื่อ "ขึ้นลำ" และพร้อมที่จะยิง สปริงตัวตีจะถูกบีบอัดระหว่างไหล่ของตัวตีและด้านหลังของบล็อกท้าย ตัวตีอาจประกอบขึ้นจากส่วนประกอบหลายชิ้น อย่างไรก็ตาม พลังงานที่เก็บไว้ในสปริงตัวตีจะถูกถ่ายโอนไปยังตัวตีโดยตรงแล้วไปยังไพรเมอร์โดยไม่มีการถ่ายโอนพลังงานหรือโมเมนตัมระหว่างกลาง เนื่องจากกลไกตัวตีรวมฟังก์ชันของค้อนและเข็มแทงชนวนไว้ในชิ้นเดียว จึงโดยทั่วไปถือว่ามีกลไกที่ง่ายกว่าแต่มีความแข็งแรงทนทานกว่าเข็มแทงชนวนทั่วไป^{[ 12 ]}

ปืนไรเฟิลแบบลูกเลื่อนขนาดเล็กจำนวนมาก และอาวุธปืนอัตโนมัติแบบเซ็นเตอร์ไฟร์บางชนิด (เช่น vz. 58 ) อาจดูเหมือนมีกลไกการยิงแบบใช้เข็มแทงชนวน แต่จริงๆ แล้วเป็นแบบค้อนเชิงเส้นค้อนนี้สามารถเปรียบได้กับค้อนตอกเสาเข็มและส่วนใหญ่จะอยู่ภายในลูกเลื่อน มันคล้ายกับเข็มแทงชนวนที่ได้อธิบายไว้แล้ว ยกเว้นว่า "ค้อน" ที่สปริงยิงทำงานและเข็มแทงชนวนเป็นหน่วยแยกกัน ที่น่าสับสนคือ รายการชิ้นส่วนมักจะอ้างถึงค้อนประเภทนี้ว่าเป็น "เข็มแทงชนวน" ^{[ 13 ]}

ปืนลูกเลื่อนแบบใช้เข็มแทงชนวน (หรือแบบที่คล้ายกัน) อาจแบ่งประเภทได้เป็นแบบขึ้นลำเมื่อปิดหรือขึ้นลำเมื่อเปิด

เมื่อเปิดและดึงลูกเลื่อนไปด้านหลัง เข็มแทงชนวนก็จะถูกดึงไปด้านหลังด้วยเช่นกัน ทำให้ตัวล็อกเข็มแทงชนวนผ่านเหนือตัวล็อกไก เมื่อดันลูกเลื่อนไปข้างหน้าเพื่อปิดลูกเลื่อน ตัวล็อกเข็มแทงชนวนจะถูกล็อกไว้โดยตัวล็อกไก ผู้ยิงต้องปิดลูกเลื่อนด้วยแรงที่มากพอที่จะเอาชนะแรงที่เกิดจากสปริงขึ้นลำ ที่น่าสังเกตคือ ปืนไรเฟิลแบบลูกเลื่อนขนาดเล็กหลายรุ่น เช่น Lee–EnfieldและMauser ของเบลเยียมจะขึ้นลำเมื่อปิดลูกเลื่อน

การเปิดท้ายลำกล้องของปืนไรเฟิลแบบลูกเลื่อนทำได้โดยการหมุนคันโยกลูก เลื่อนก่อน ในโหมดขึ้นลำกล้องเมื่อเปิดอยู่ การหมุนนี้จะไปกระตุ้นกลไกแคม (คล้ายกับการทำงานของเกลียวสกรู ) ซึ่งจะดึงเข็มแทงชนวนกลับเข้าไป ทำให้สปริงขึ้นลำกล้องถูกบีบอัดและยึดไว้ในตำแหน่งนั้น เมื่อหมุนคันโยกขึ้นลำกล้องปิด กลไกแคมจะหลุดออก แต่เข็มแทงชนวนจะยังคงอยู่ในตำแหน่งขึ้นลำกล้องโดยตัวล็อกไกปืน

ระบบการทำงาน นี้ถูกนำมาใช้ในปืนMauser รุ่นปี 1871ซึ่งช่วยลดความเสี่ยงของการยิงโดยไม่ตั้งใจเมื่อปิดปืนได้อย่างมาก^{[ 14 ]}ระบบการทำงานนี้ได้รับการนำไปใช้อย่างกว้างขวางและถูกนำมาใช้เกือบทั้งหมดในปืนไรเฟิลแบบเซ็นเตอร์ไฟร์สมัยใหม่ ปืน Mauser Gewehr 98 , Mosin–NagantและM1903 Springfieldเป็นตัวอย่างของปืนไรเฟิลประจำการที่ใช้ระบบการทำงานประเภทนี้

ปืนในยุคปัจจุบันโดยทั่วไป (และไม่เฉพาะปืนเท่านั้น) ใช้เข็มแทงชนวนชนิดใดชนิดหนึ่งเพื่อเริ่มการยิง ส่วนชนวนสัมผัสเชิงกลในวัตถุระเบิดจะใช้เข็มแทงชนวนหรือตัวจุดระเบิดเพื่อเริ่มการระเบิดอุปกรณ์ดังกล่าวได้แก่กระสุนปืนใหญ่ระเบิดทางอากาศและทุ่นระเบิดในทุ่นระเบิด อาจใช้เข็มแทงชนวนที่ไม่ใช่โลหะเช่นเซรามิก เพื่อลดการตรวจจับด้วย สนาม แม่เหล็ก

พลุสัญญาณ M127A1 (และพลุ อื่นๆ ที่คล้ายกัน ) มีไพรเมอร์อยู่ที่ฐานของท่อปล่อยแบบใช้แล้วทิ้ง ฝาปิดมีเข็มจุดไฟคงที่อยู่ภายใน พลุจะถูกจุดโดยการวางฝาปิดไว้เหนือฐานแล้วตีด้วยมือ^{[ 15 ]}

ระเบิดมือชนิดที่มีคันโยกนิรภัย (เช่นระเบิดมือ M26 ) ใช้ตัวจุดชนวนที่ คล้าย กับกับ ดักหนูแบบสปริงมันจะถูกดึงไว้ด้วยแรงตึงจนกว่าจะปล่อยคันโยก แล้วมันก็จะพลิกไปกระทบกับจานจุดระเบิดเครื่องกำเนิดออกซิเจนเคมี บางชนิด ก็ใช้จานจุดระเบิดและตัวจุดชนวนแบบกับดักหนูเพื่อเริ่มปฏิกิริยาเคมีเช่นกัน

•
  ภาพตัดขวางของระเบิดมือแบบแตกกระจาย F1 ของรัสเซีย แสดงให้เห็นเข็มแทงชนวน
•
  ภาพตัดขวางของทุ่นระเบิดต่อต้านรถถัง M4แสดงให้เห็นเข็มแทงชนวนในตัว
•
  ทุ่นระเบิดต่อต้านบุคคลGyata-64
•
  ทุ่นระเบิดต่อต้านบุคคลPM-79
•
  เหมืองล้อมรอบวัลมารา 59
•
  ทุ่นระเบิด MD-82 ( ทุ่นระเบิดที่ผลิต โดยเวียดนามซึ่งมีลักษณะคล้ายคลึงกับทุ่นระเบิด M14 )
•
  อุปกรณ์จุดระเบิดแบบกับดักทางทหาร จาก สหภาพโซเวียต (โดยปกติจะเชื่อมต่อกับสายลวด ) แสดงให้เห็นตัวจุดระเบิดในตัว ตัวจุดระเบิดที่ปลายจะถูกเสียบเข้าไปในก้อนวัตถุระเบิด เช่นเซมเท็กซ์
•
  อุปกรณ์จุดระเบิดกับดักของสหภาพโซเวียต —แบบดึง ชนวน : โดยปกติจะเชื่อมต่อกับสายลวดดักจับ
•
  กับดักระเบิดของสหภาพโซเวียต—ชนวนจุดระเบิดแบบกด: เหยื่อเหยียบแผ่นไม้พื้นหลวมๆ ที่มีชนวนจุดระเบิดซ่อนอยู่ข้างใต้
•
  ภาพตัดขวางของกระสุนคลัสเตอร์BLU-43 Dragontooth แสดงให้เห็นเข็มแทงชนวนตัวจุด ระเบิด และประจุระเบิดเสริม ที่อยู่ติดกัน
•
  ภาพตัดขวางของระเบิดมือแบบ Type 99 ของญี่ปุ่น แสดงให้เห็นเข็มแทง ชนวน
•

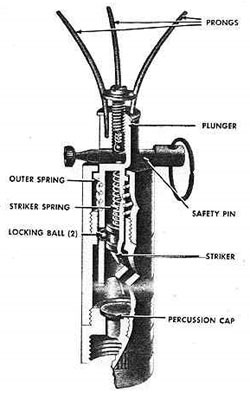

  ภาพตัดขวางของชนวนระเบิดที่ติดตั้งในทุ่นระเบิดS-mine ของเยอรมัน
•

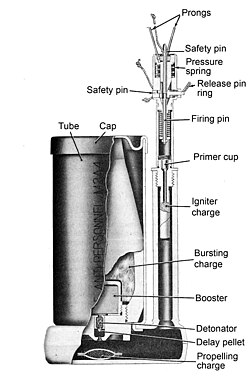

  ภาพตัดขวางของทุ่นระเบิด M2 ของอเมริกา
•
  ภาพตัดขวางของทุ่นระเบิดต่อต้านบุคคล M14
