การเขียนตัวอักษรทางเทคนิคคือกระบวนการสร้างตัวอักษร ตัวเลข และอักขระ อื่นๆ ในแบบเขียนทางเทคนิคใช้เพื่ออธิบายหรือให้รายละเอียดเฉพาะเจาะจงสำหรับวัตถุ โดยมีเป้าหมายเพื่อให้อ่านง่ายและมีความสม่ำเสมอ จึงมีการกำหนดรูปแบบมาตรฐาน และความสามารถในการเขียนตัวอักษรนั้นแทบไม่มีความสัมพันธ์กับความสามารถในการเขียนปกติ แบบเขียนทางวิศวกรรมใช้ แบบอักษร โกธิคแบบไม่มีเชิง ซึ่งประกอบด้วยเส้นสั้นๆ หลายๆ เส้น ตัวอักษรพิมพ์เล็กนั้นพบได้น้อยในแบบเขียน เครื่องจักรส่วนใหญ่

การเขียนตัวอักษรด้วยมือเปล่าทำโดยไม่ใช้เครื่องมือช่วย เพื่อควบคุมความสูงของตัวอักษร ซึ่งโดยทั่วไปจะอยู่ที่ 3 มม. ( 1/8 นิ้ว)จะมีการลากเส้น ไกด์นำทาง

การสร้างตัวอักษรเชิงกลนั้นทำได้โดยใช้เครื่องมือต่างๆ เช่น ตัวนำตัวอักษร แม่แบบ หรือใช้เครื่องมือเขียนตัวอักษร เชิงกลขนาดเล็กที่เรียกว่า "Leroy" ซึ่งเป็น เครื่องหมายการค้าของ Keuffel and Esser

ภาพวาดสมัยใหม่มักใช้ซอฟต์แวร์ ออกแบบโดยใช้คอมพิวเตอร์ช่วยในการสร้าง ตัวอักษร

ตัวอักษรที่จะวาด แม้จะวาดด้วยมือเปล่า ก็ควรมีความมั่นคงและสง่างาม ในบางกรณี ความมั่นคงเป็นไปไม่ได้ เช่น ตัวอักษรPและFมีส่วนบนที่หนักเกินไปอย่างหลีกเลี่ยงไม่ได้ ในกรณีอื่นๆ ความมั่นคงและสง่างามของตัวอักษรอาจคงไว้ได้โดยการวาดส่วนล่างของตัวอักษร เช่นB , Eเป็นต้น ให้กว้างกว่าส่วนบน หรือโดยการวาดเส้นแนวนอนที่กึ่งกลางของตัวอักษรเหล่านี้ เหนือแกนเรขาคณิตเล็กน้อย (ข้อยกเว้น: ในกรณีของตัวอักษรAเส้นแนวนอนจะถูกวาดไว้ใต้จุดศูนย์กลางทางเรขาคณิต เพื่อรักษาสมดุลของพื้นที่ด้านล่างและด้านบนของเส้นกึ่งกลางหากวาดเส้นแนวนอนที่กึ่งกลางพอดี ความแตกต่างของพื้นที่ระหว่างสามเหลี่ยมด้านบนเส้นและสี่เหลี่ยมคางหมูด้านล่างเส้นจะมากขึ้น ซึ่งทำให้เกิดผลที่ผิดปกติสำหรับสายตาของเรา)

ควรให้ความสำคัญกับความสวยงามโดยรวมของคำมากกว่าตัวอักษรแต่ละตัว

การเขียนตัวอักษรด้วยมือเปล่าส่วนใหญ่จะทำในสไตล์ " กอธิค " กล่าวคือ มีความหนาของเส้นคงที่ ไม่ว่าจะเป็น "กอธิคตรง" ที่มีเส้นแนวตั้งตั้งฉากกับเส้นฐาน หรือ "กอธิคเอียง" ที่มีเส้นแนวตั้งทำมุมประมาณ 75°

การเขียนตัวอักษรด้วยเครื่องจักรบางครั้งทำโดยใช้แพนโทกราฟซึ่งเป็นอุปกรณ์ที่ประกอบด้วยแท่งสี่แท่ง ("ข้อต่อ") ที่ยึดติดกันด้วยหมุดเพื่อสร้างรูปสี่เหลี่ยมด้านขนานข้อต่อเหล่านี้สามารถหมุนรอบหมุดได้ ข้อต่อล่างสุดของรูปสี่เหลี่ยมด้านขนานยึดติดกับฐานรองที่แข็งแรงสองอัน ข้อต่อแนวตั้งอันหนึ่งที่ปลายด้านหนึ่งเชื่อมต่อกับเครื่องวาดโครงร่าง ซึ่งจะวาดโครงร่างของตัวอักษรที่จะวาด และข้อต่อแนวตั้งอันที่สองและข้อต่อแนวนอนอีกอันหนึ่งเชื่อมต่อกันกับดินสอที่วาดรูปทรงที่แน่นอนของโครงร่างที่วาดไว้

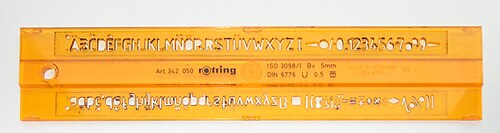

เครื่องมือร่างแบบที่ใช้กันตั้งแต่ช่วงปี 1940 ถึง 1970 คือคู่มือการเขียนตัวอักษรซึ่งคิดค้นโดยบริษัท Keuffel and Esser โดยใช้แผ่นพลาสติกเคลือบที่มีตัวอักษรสลักเป็นร่อง เรียกว่า แม่แบบการเขียนตัวอักษรเชิงกล ผู้เขียนแบบใช้ปากกาหมึกจะวางบนแม่แบบเพื่อลากเส้นตามตัวอักษร ทำให้ได้ตัวอักษรมาตรฐานที่สม่ำเสมอบนกระดาษ^{[ 1 ]}

มาตรฐาน ISO 3098 กำหนดรูปแบบตัวอักษรสำหรับเอกสารผลิตภัณฑ์ทางเทคนิค ฉบับดั้งเดิมของมาตรฐานนี้เผยแพร่ในปี 1997 และฉบับปรับปรุงใหม่เผยแพร่ในปี 2015 ข้อกำหนดทั่วไปอธิบายรูปแบบตัวอักษรสำหรับเอกสารทางเทคนิคโดยใช้เทคนิคต่อไปนี้: การวาดด้วยมือเปล่า แม่แบบและเครื่องมือเขียนตัวอักษร การถ่ายโอนแบบแห้ง และการควบคุมเชิงตัวเลข มาตรฐานนี้ประกอบด้วยส่วนต่างๆ ดังต่อไปนี้: ^{[ 2 ]}

• ส่วนที่ 1: ข้อกำหนดทั่วไป
• ส่วนที่ 2: อักษรละติน ตัวเลข และเครื่องหมาย
• ส่วนที่ 3: อักษรกรีก
• ส่วนที่ 4: เครื่องหมายกำกับเสียงและเครื่องหมายพิเศษสำหรับอักษรละติน
• ส่วนที่ 5: การเขียนตัวอักษรละติน ตัวเลข และเครื่องหมายด้วยโปรแกรม CAD
• ส่วนที่ 6: อักษรซีริลลิก

• ขนาดมาตรฐานของตัวอักษรถูกกำหนดโดยความสูง (h) ของเส้นขอบของตัวอักษรพิมพ์ใหญ่ (ตัวพิมพ์ใหญ่)
• เส้นกลาง (Central Line)คือเส้นสมมุติที่อยู่ตรงกลางของแต่ละเส้นหรือองค์ประกอบของเส้น ซึ่งเป็นส่วนประกอบสำคัญของชุดอักขระกราฟิก
• ถ้าเรากำหนดให้dเป็นความกว้างของเส้น และhเป็นความสูงของเส้น อัตราส่วนมาตรฐานสองค่าสำหรับ d/h คือ 1/14 และ 1/10 ซึ่งเป็นค่าที่เหมาะสมเพราะทำให้ได้จำนวนความหนาของเส้นน้อยที่สุด
• ตำแหน่งของเส้นกลาง – ขนาดที่กำหนด (h) และระยะห่างระหว่างตัวอักษร (a) จะถูกนำมาใช้เป็นพื้นฐานในการกำหนดเส้นกลาง
• ช่วงขนาดระบุ – โดยทั่วไปขนาดระบุจะเรียงลำดับดังนี้ 2.5 มม., 3.5 มม., 5 มม., 7 มม., 10 มม., 14 มม., 20 มม. ขนาดที่ต่อเนื่องกันในลำดับนี้จะมีอัตราส่วนโดยประมาณเป็นรากที่สองของ 2เช่นเดียวกับมาตรฐานขนาดกระดาษ ISO 216
• มุมการจัดวางตัวอักษร – ตัวอักษรอาจเป็นแนวตั้ง (ตั้งตรง) หรือเอียง (ลาดเอียง) ไปทางขวาที่มุม 75° จากแนวนอน เปรียบเทียบกับแบบตัวอักษรเอียง
• สามารถลดระยะห่างระหว่างตัวอักษรสองตัวลงครึ่งหนึ่งได้ หากจะทำให้ภาพดูดีขึ้น
• ตัวอักษรต่างๆ ถูกแบ่งออกเป็นหลายส่วนเพื่อให้ได้ขนาดที่แม่นยำ
• ขนาดของตัวอักษรจะถูกกำหนดโดยความสูง โดยแบ่งตัวอักษรออกเป็นสองประเภทตามความสูง คือ ตัวอักษรแบบ A และตัวอักษรแบบ B
