เตตราทีไนต์

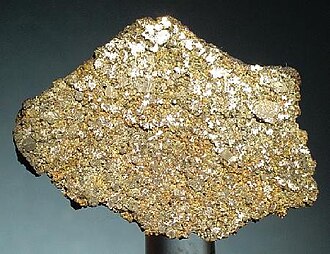

ผลึกเตตระทีไนต์สีเงินแวววาว
ทั่วไป
หมวดหมู่	แร่ธาตุพื้นฐาน
สูตร	เฟนิ
สัญลักษณ์ IMA	Ttae [ 1 ]
การจำแนกประเภทของสตรุนซ์	1.AE.10
ระบบผลึก	สี่เหลี่ยมจัตุรัส
คลาสคริสตัล	โดมาติก (ม) ( สัญลักษณ์ HMเดียวกัน)
กลุ่มอวกาศ	P4/มมม[ 2 ]
หน่วยเซลล์	22.92 ų
การระบุตัวตน
มวลสูตร	57.27 กรัม
สี	สีขาวเทา, สีขาวเงิน
นิสัยคริสตัล	ลักษณะเป็นเม็ด – พบเห็นได้ทั่วไปในหินแกรนิตและหินอัคนีชนิดอื่นๆ
ร่องอก	ไม่มี
กระดูกหัก	อ่อนตัวได้
ความแข็งตามมาตราโมห์ส	3.5
ความแวววาว	โลหะ
สตรีค	สีเทา
ความโปร่งใส	ทึบแสง
ความหนาแน่น	8.275
สิ่งเจือปนทั่วไป	โค, ทองแดง, พี
เอกสารอ้างอิง	[ 3 ] [ 4 ] [ 5 ]

เททราทีไนต์เป็นโลหะผสมธรรมชาติ ที่ประกอบด้วย FeNiชนิด L1 ที่เรียงตัวทางเคมีซึ่งได้รับการยอมรับว่าเป็นแร่ในปี 1980 ^{[ 6 ]}แร่ชนิดนี้ตั้งชื่อตามโครงสร้างผลึกแบบสี่เหลี่ยมจัตุรัสและความสัมพันธ์กับโลหะผสมเหล็ก-นิกเกิลเทไนต์ซึ่งเป็นเฟสที่ไม่เป็นระเบียบทางเคมี (A1) โดยมีแลตติส fcc อยู่ด้านล่าง^{[ 7 ]}เททราทีไนต์เป็นหนึ่งในเฟสแร่ที่พบในเหล็กอุกกาบาต [ ^{8 ] [ 4 ] [ 9 ] ก่อน}การค้นพบในตัวอย่างอุกกาบาต การสังเคราะห์เฟส L1 ในเชิงทดลอง ได้รับการรายงานครั้งแรกในปี 1962 โดยLouis Néelและเพื่อนร่วมงาน หลังจากการฉายรังสีนิวตรอนของตัวอย่าง FeNi ที่ไม่เป็นระเบียบทางเคมีภายใต้สนามแม่เหล็กที่ใช้^{[ 10 ] [ 11 ] [ 12 ]}เมื่อเปรียบเทียบกับเฟส A1 ( taenite ) ที่มีคุณสมบัติแม่เหล็กอ่อนและมีโครงสร้างทางเคมีไม่เป็นระเบียบ โครงสร้าง L1 แบบสี่เหลี่ยมจัตุรัสของ tetrataenite ส่งผลให้มีคุณสมบัติแม่เหล็กแข็งที่ดี รวมถึง พลังงานแอนไอโซโทรปีแม่เหล็กผลึกแบบแกนเดียวขนาดใหญ่^{[ 11 ] [ 13 ]}ด้วยเหตุนี้ จึงอยู่ระหว่างการพิจารณาเพื่อนำไปใช้เป็นแม่เหล็กถาวรที่ปราศจากธาตุหายาก^{[ 14 ]}

เททราทีไนต์เกิดขึ้นตามธรรมชาติในอุกกาบาตเหล็กที่มีทีไนต์ซึ่งเย็นตัวอย่างช้าๆ ในอัตราไม่กี่องศาต่อล้านปี ซึ่งช่วยให้เกิดการเรียงตัวของอะตอม Fe และ Ni ^{[ 6 ]}พบมากที่สุดในอุกกาบาตคอนไดรต์ที่เย็นตัวอย่างช้าๆ[ 15 ^{]เช่นเดียว}กับในเมโซไซเดอไรต์ [ ^{6 ] ที่}ปริมาณ Ni สูง (มากถึง 52%) และอุณหภูมิต่ำกว่า 320  °C (อุณหภูมิการเปลี่ยนผ่านทางเคมีจากระเบียบเป็นไม่เป็นระเบียบ^{[ 10 ]} ) เททราทีไนต์จะแตกตัวจากทีไนต์และบิดเบี้ยวโครงสร้างผลึกแบบลูกบาศก์ศูนย์กลางหน้าเพื่อสร้างโครงสร้างL1 แบบสี่เหลี่ยมจัตุรัสที่ มีการเรียงตัวทางเคมี ^{[ 16 ]}การตรวจสอบเชิงคำนวณเกี่ยวกับเสถียรภาพของเฟสของโลหะผสม Fe-Ni ชี้ให้เห็นว่าการเรียงตัวของเฟอร์โรแมกเนติกมีบทบาทสำคัญในการทำให้โครงสร้าง L1 ที่มีการเรียงตัวทางเคมี มีเสถียรภาพทางอุณหพลศาสตร์^{[ 17 ]}

ในปี 2558 มีรายงานว่าพบเทตราทีไนต์ในหินบนบก ซึ่งเป็น มวล แมกเนไทต์จาก เทือกเขา อินโด-เมียนมาร์ทางตะวันออกเฉียงเหนือของอินเดีย^{[ 18 ]}

มีรายงานว่าเฟส L1 สามารถผลิตได้โดย การฉายรังสี นิวตรอนหรืออิเล็กตรอนของFeNi ที่ไม่เป็นระเบียบทางเคมี (A1) ที่อุณหภูมิ ต่ำกว่า 593 K ^{[ 10 ] [ 11 ] [ 12 ]}โดยการลดไฮโดรเจนของNiFe O ^{ระดับ} นาโนเมตร [ ^{18 ]}หรือโดยการประยุกต์ใช้ความเค้นเชิงกลและสนามแม่เหล็กร่วมกันในระหว่างการอบอ่อนของเฟส A1 ที่ไม่เป็นระเบียบทางเคมี^{[ 19 ]}

เททราทีไนต์มีโครงสร้างผลึกที่มีระเบียบสูง^{[ 16 ]}มีสีครีมและแสดงคุณสมบัติแอนไอโซโทรปีทางแสง [ ^{6 ] ลักษณะ}ที่ปรากฏนั้นแตกต่างจากทีไนต์ซึ่งมีสีเทาเข้มและมีการสะท้อนแสงต่ำ[ 18 ^{] FeNi ก่อ}ตัวเป็นโครงสร้างผลึกทรงลูกบาศก์ ได้ง่าย แต่ไม่มีคุณสมบัติแอนไอโซโทรปีทางแม่เหล็ก ในรูปแบบนี้ พบโครงสร้างผลึกแบบเตตระโกนัล L1 ^{[ 14 ]}

Tetrataenite แสดงคุณสมบัติแม่เหล็กถาวร โดยเฉพาะอย่างยิ่ง ค่าความต้านทานแม่เหล็กสูง^{[ 24 ]}มีค่าความไม่สมมาตรของแม่เหล็กผลึก แบบแกนเดียวขนาดใหญ่ ^{[ 13 ]}และผลคูณพลังงานแม่เหล็ก ตามทฤษฎี ซึ่งเป็น ปริมาณพลังงานแม่เหล็กสูงสุดที่เก็บไว้ มีค่ามากกว่า 335 kJ m −3 ^{[ 24 ] เฟส} L1 มีอุณหภูมิคูรีตามทฤษฎีมากกว่า 1000 K ^{[ 13 ]}ส่งผลให้ค่าความไม่สมมาตรของแม่เหล็กคาดว่าจะยังคงมีค่ามากจนถึงและเกินกว่าอุณหภูมิห้อง

Tetrataenite เป็นตัวเลือกหนึ่งสำหรับการทดแทนแม่เหล็กถาวรธาตุหายากเช่นซามาเรียมและนีโอไดเมียมเนื่องจากทั้งเหล็กและนิกเกลมีอยู่มากมายในโลกและราคาไม่แพง^{[ 25 ]}

• คำศัพท์เกี่ยวกับอุกกาบาต
• ซูเปอร์แลตติซ
