โครงหลังคาไม้

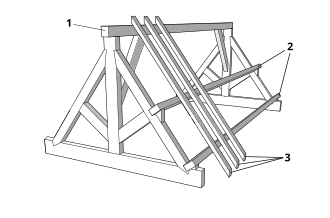

โครงหลังคาไม้เป็นโครงสร้างที่ทำจากไม้ซึ่งออกแบบมาเพื่อเชื่อมต่อพื้นที่เหนือห้องและเพื่อรองรับหลังคาโครงหลังคา มักจะเกิดขึ้นเป็นระยะๆ โดยเชื่อมต่อกันด้วยไม้ ตามแนวยาว เช่นแปพื้นที่ระหว่างโครงหลังคาแต่ละอันเรียกว่าช่อง [ 1 ]
คานหลังคามีแนวโน้มที่จะแบนราบลงเนื่องจากแรงโน้มถ่วง ดันออกไปด้านนอกผนัง สำหรับช่วงกว้างที่มากขึ้นและผนังที่บางกว่า อาจทำให้ผนังล้มได้ ดังนั้นในตอนแรกจึงมีการผูกคานหลังคาคู่ตรงข้ามเข้าด้วยกันโดยใช้คานยึดแนวนอน เพื่อสร้างคานหลังคาแบบคู่ แต่หลังคาดังกล่าวมีโครงสร้างที่อ่อนแอ และเนื่องจากขาดการรองรับตามแนวยาว จึงมีแนวโน้มที่จะเกิดการโก่งงอ ซึ่งเป็นการพังทลายอันเนื่องมาจากการเคลื่อนไหวในแนวนอน โครงหลังคาไม้เป็นพัฒนาการในยุคกลางในภายหลัง[ 2 ]โครงหลังคาจะถูกค้ำยันขวางให้เป็นหน่วยที่มั่นคงและแข็งแรง ในอุดมคติแล้ว มันจะสมดุลแรงด้านข้างทั้งหมดซึ่งกันและกัน และดันลงด้านล่างโดยตรงบนผนังที่รองรับเท่านั้น ในทางปฏิบัติ อาจเกิดแรงด้านข้างขึ้นได้ เช่น เนื่องจากลม ความยืดหยุ่นมากเกินไปของโครงหลังคา หรือโครงสร้างที่ไม่รองรับการเคลื่อนไหวเล็กน้อยด้านข้างของปลายโครงหลังคา
ประวัติศาสตร์
ส่วนประกอบด้านบนของโครงหลังคาโดยทั่วไปเรียกว่าคอร์ดบนส่วนประกอบด้านล่างเรียกว่าคอร์ดล่าง และส่วนประกอบภายในเรียกว่าเว็บ ในงานไม้โบราณ คอร์ดบนมักเรียกว่าคานหลังคาและคอร์ดล่างมักเรียกว่าคานยึดโครงหลังคาไม้มีสองประเภทหลัก ได้แก่ แบบปิด ซึ่งคอร์ดล่างอยู่ในแนวนอนและอยู่ที่ฐานของโครงหลังคา และแบบเปิด ซึ่งคอร์ดล่างยกสูงขึ้นเพื่อให้มีพื้นที่เปิดโล่งมากขึ้น หรือที่เรียกว่าโครงหลังคาคอร์ดล่างยกสูง[ 3 ]
โครงสร้างปิด
การแบ่งแยกแบบปิด/เปิดถูกนำมาใช้ในสองวิธีเพื่ออธิบายหลังคาโครงถัก
โครงสร้างคานปิด:
- โครงสร้างคานที่มีคานยึด หรือ
- โครงสร้างหลังคาที่มีฝ้าเพดาน ทำให้มองไม่เห็นโครงสร้างนั้น
โครงสร้างแบบเปิด:
- โครงสร้างคานค้ำยันแบบไม่ต่อเนื่อง หรือโครงสร้างคานกรรไกรที่ช่วยให้สามารถสร้างพื้นที่เพดานโค้งได้ หรือ
- โครงหลังคาเปิดให้เห็น ไม่ได้ถูกซ่อนไว้ด้วยฝ้าเพดาน[ 4 ]
โครงสร้างเสาคิงโพสต์
โครงสร้างคานหลักมีคานหลักสองตัว คานยึด และคานหลัก แนว ตั้ง ตรงกลาง [ 5 ] โครงสร้างคานหลักที่ง่ายที่สุดนี้ มักใช้ร่วมกับคานค้ำยันมุมสองตัว
เสาหลักมักจะอยู่ภายใต้แรงดึง และต้องใช้ข้อต่อที่ค่อนข้างซับซ้อนกับคานยึดและคานหลังคาหลัก ในรูปแบบที่เรียกว่าโครงสร้างคานยึดด้วยสลักเกลียว (หรือแท่งโลหะ) เสาหลักจะถูกแทนที่ด้วยสลักเกลียว (หรือแท่งโลหะ) ซึ่งโดยทั่วไปทำจากเหล็กดัด
โครงสร้างเสาควีน
โครงสร้างคานหลัก (Queen Post Truss) ประกอบด้วยคานหลักสองตัวและคานรองแนวตั้งสองตัว[ 5 ]โครงสร้างคานหลักนี้ช่วยขยายช่วงความยาว และเมื่อรวมกับการต่อเชื่อมในชิ้นส่วนที่ยาวกว่า จะช่วยขยายช่วงความยาวที่มีประโยชน์สำหรับโครงสร้างประเภทนี้ เช่นเดียวกับคานรอง (King Post) คานรองอาจถูกแทนที่ด้วยเหล็กเส้นและเรียกว่าโครงสร้างคานรองแบบแท่ง (Queen Rod Truss) โครงสร้างนี้มักเรียกว่าPalladiana (โครงสร้างแบบ Palladian) ในอิตาลี เนื่องจากสถาปนิกยุคเรเนสซองส์ Andrea Palladio ใช้โครงสร้างนี้บ่อยครั้ง[ 6 ] [ a ] บางครั้งโครงสร้างแบบ Palladian ถูกกำหนดให้เป็นโครงสร้างแบบผสมที่มีทั้งคานหลักและคานรองอยู่ในชุดประกอบเดียวกัน[ 7 ]
โครงสร้างคานหลักและโครงสร้างคานรองสามารถรวมกันได้โดยใช้คานรับแรงดึงของโครงสร้างคานหลักเป็นคานยึดสำหรับโครงสร้างคานรองด้านบน[ 8 ]การรวมกันดังกล่าวเรียกว่าโครงสร้างคานผสม
Liegender Stuhl
Liegender Stuhl เป็นโครงสร้างคานรับน้ำหนักที่มีต้นกำเนิดจากเยอรมนี ชื่อภาษาเยอรมันนี้ใช้ในอเมริกาโครงสร้างคานรับน้ำหนักนี้พบได้ในอาคารบางแห่งในศตวรรษที่ 18 และ 19 ที่ชาวเยอรมันมาตั้งถิ่นฐานในสหรัฐอเมริกา การแปลตามตัวอักษรคือ "เก้าอี้นอน" โดยคำว่านอนหมายถึงคานบนสุดเอียงหรือเอน (และคำว่าเก้าอี้ในความหมายของส่วนรองรับ ในกรณีนี้คือเสาหรือคานรับน้ำหนัก) [ 9 ]ช่างไม้ในเนเธอร์แลนด์ก็ใช้โครงสร้างคานรับน้ำหนักนี้เช่นกัน โดยสะกดว่า liggende stoel [ 10 ]
ในทางตรงกันข้ามคือ "Stehender Stuhl" ซึ่งเป็นโครงหลังคาแบบทั่วไปที่ใช้เสาแนวตั้งธรรมดาแทนโครงสร้างรองรับที่ซับซ้อนกว่าในภาพ (ไฮไลต์ด้วยสีน้ำเงิน)
โครงถักแบบเปิด
โครงสร้างคานโค้ง
โครงสร้างคาน โค้ง (คานค้ำยันโค้ง) [ 12 ] ที่ไม่มีคานยึด[ 11 ]ทำให้ภายในหลังคาดูโปร่งโล่งมากขึ้น คานหลักเชื่อมต่อกันด้วยคานค้ำยันที่รองรับด้วยคานค้ำยันโค้งคู่หนึ่ง ซึ่งช่วยเสริมความแข็งแรงของโครงสร้างและช่วยถ่ายเทน้ำหนักของหลังคาลงผ่านคานหลักไปยังผนังรับน้ำหนัก โครงสร้างคานโค้งคู่[ 12 ]มีคานค้ำยันโค้งคู่ที่สองอยู่ต่ำลงมา จากคานไปยังบล็อกหรือธรณีประตูชั้นใน รูปทรงนี้เรียกว่าหลังคาแบบเกวียน เปล ถัง หรืออุโมงค์ เนื่องจากมีลักษณะทรงกระบอก[ 13 ]

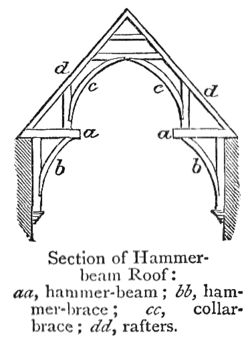

โครงสร้างคานค้อน
หลังคาคานค้อนเป็นจุดสูงสุดของการพัฒนาโครงสร้างคานโค้ง ทำให้สามารถสร้างพื้นที่ครอบคลุมได้มากขึ้น หลังคาคานค้อนของ เวสต์ มินสเตอร์ฮอลล์ในลอนดอน ซึ่งออกแบบโดยฮิวจ์ เฮอร์แลนด์และติดตั้งระหว่างปี 1395 ถึง 1399 เป็นพื้นที่หลังคาไม้ที่ใหญ่ที่สุดในยุคกลางของยุโรป โดยครอบคลุมระยะทางมากกว่า 20 เมตร (66 ฟุต) [ 14 ] ถือเป็นตัวอย่างที่ดีที่สุดของโครงสร้างคานค้อนในอังกฤษ[ 15 ]
โครงสร้างคานค้อนสามารถมีคานค้อนเดี่ยวหรือหลายคานค้อนได้ หลังคาคานค้อนเทียม (โครงสร้าง) มีสองคำจำกัดความ: 1) ไม่มีเสาค้อนบนคานค้อน[ 16 ] [ 17 ]ดังที่บางครั้งพบในโครงสร้างค้ำยันโค้งประเภทหนึ่ง[ 18 ]หรือ 2) คานค้อนเชื่อมต่อเข้ากับเสาค้อนแทนที่จะเป็นเสาค้อนวางบนคานค้อน[ 19 ]
โครงสร้างกรรไกร
โครงสร้างแบบกรรไกรได้ชื่อมาจากรูปร่างที่คล้ายกับกรรไกร คุณสมบัติสำคัญสองประการของโครงสร้างแบบกรรไกรคือ 1) ข้อต่อที่คอร์ดล่างผ่าน (บานพับของกรรไกร) ต้องเชื่อมต่อกันอย่างแน่นหนา และ 2) ปลายของคาน (คอร์ดบน) ต้องวางอยู่บนคอร์ดล่าง หากคอร์ดล่างเชื่อมต่อกับด้านล่างของคอร์ดบน โครงสร้างนั้นจะเรียกว่า "ค้ำยันแบบกรรไกร" [ 20 ]แทนที่จะเป็นโครงสร้างแบบกรรไกร
การค้ำยัน
ได้รับการพิสูจน์แล้วว่าการออกแบบค้ำยันถาวรสามารถปรับปรุงเสถียรภาพด้านข้างของโครง หลังคา ได้ โดยเฉพาะอย่างยิ่งกับคอร์ดรูปตัว J ค้ำยันด้านข้างแบบต่อเนื่องสามารถป้องกันผลกระทบเชิงลบของแรงด้านข้างได้โดยการติดตั้งในแนวทแยงเพื่อค้ำยันคอร์ดอย่างไรก็ตามผลกระทบของค้ำยันถาวรต่อเว็บโครงหลังคาอาจแตกต่างกันไป เนื่องจากความยาวของคอร์ดจะเป็นตัวกำหนดจำนวนตำแหน่งของค้ำยัน[ 21 ]
โครงไม้สำเร็จรูป
โครงหลังคาไม้สำเร็จรูปมีข้อดีในการก่อสร้างอาคารด้วยความแม่นยำที่ผลิตด้วยเครื่องจักร และมีแนวโน้มที่จะใช้ไม้น้อยลง[ 22 ]อย่างไรก็ตาม สิ่งนี้ไม่ได้คำนึงถึงการเปลี่ยนแปลงการออกแบบเฉพาะพื้นที่ที่ต้องใช้การออกแบบโครงหลังคาแบบกำหนดเอง แม้จะมีข้อจำกัดนี้ การนำส่วนประกอบสำเร็จรูปมาใช้ก็กำลังเร่งตัวขึ้นเนื่องจากการขาดแคลนแรงงานฝีมือในสหรัฐอเมริกา ซึ่งเป็นแนวโน้มที่เห็นได้ชัดในภาคการสร้างบ้านโดยการเปลี่ยนการผลิตโครงหลังคาไปสู่โรงงาน การเปลี่ยนแปลงนี้ส่วนใหญ่เกิดจากความต้องการมุมที่ตัดอย่างแม่นยำ ซึ่งเป็นทักษะเฉพาะที่ปัจจุบันขาดแคลนในหมู่คนงานก่อสร้าง[ 23 ]
โครงไม้โบราณ
ความท้าทายในการบำรุงรักษาโครงไม้ไม่ได้จำกัดอยู่เฉพาะโครงการก่อสร้างใหม่เท่านั้น การประเมินด้วยสายตาสามารถใช้ในการประเมินสภาพของโครงไม้เก่าแก่ได้ การประเมินนี้ควบคู่กับการทดสอบการรับน้ำหนัก สามารถใช้เพื่อกำหนดแนวทางแก้ไขที่ดีที่สุดสำหรับการซ่อมแซมระบบโครงไม้เก่า สามารถใช้แผ่นโลหะและวัสดุที่ถูกต้องตามยุคสมัยในการซ่อมแซมได้ แม้ว่าการกู้คืนวัสดุได้ 100% อาจทำได้ยากหากโครงไม้เสื่อมสภาพ โครงไม้ MPC (Metal Plate Connected) มักทำจากไม้แปรรูป (ไม้แปรรูป) มากกว่าไม้ซุง (เสาไม้กลม) [ 24 ]
จุดเชื่อมต่อในโครงไม้
การเชื่อมต่อโครงไม้ในยุคแรกๆ ประกอบด้วยข้อต่อเดือยและร่อง และน่าจะทำขึ้นที่ไซต์ก่อสร้างพร้อมกับเสา เนื่องจากโครงไม้ในยุคแรกส่วนใหญ่ทำจากเสา ที่ยังไม่แห้งสนิท การหดตัวในภายหลังจะทำให้เกิดรอยแตกที่ ข้อต่อ เดือยและร่องนอกจากนี้ ข้อต่อเดือยและร่องในโครงไม้แบบเก่าจะอยู่ที่จุดที่อ่อนแอที่สุดของเสา ทำให้เกิดความเสียหายเร็วขึ้น การออกแบบการเชื่อมต่อโครงไม้ในยุคแรกส่วนใหญ่คาดการณ์พฤติกรรมโครงสร้างภายใต้น้ำหนักบรรทุก นี่คือเหตุผลที่เจาะรูเยื้องศูนย์เล็กน้อย เพื่อให้เดือยดึงเสาเข้าหากันโดยธรรมชาติด้วยแรงโน้มถ่วง[ 25 ]
