โครงสร้างโครงถักที่ง่ายที่สุดคือรูปสามเหลี่ยมเพียงรูปเดียว โครงสร้างโครงถักประเภทนี้พบได้ในโครงหลังคาที่ประกอบด้วยคานหลังคาและคานเพดาน^{[ 13 ]}และในโครงสร้างเชิงกลอื่นๆ เช่นจักรยานและเครื่องบิน เนื่องจากความเสถียรของรูปทรงนี้และวิธีการวิเคราะห์ที่ใช้ในการคำนวณแรงภายใน โครงสร้างโครงถักที่ประกอบด้วยรูปสามเหลี่ยมทั้งหมดจึงเรียกว่าโครงถักแบบง่าย^{[ 14 ]}อย่างไรก็ตาม โครงถักแบบง่ายมักถูกกำหนดอย่างเข้มงวดมากขึ้นโดยกำหนดให้สามารถสร้างได้โดยการเพิ่มชิ้นส่วนเป็นคู่ๆ อย่างต่อเนื่อง โดยแต่ละคู่เชื่อมต่อกับข้อต่อที่มีอยู่สองข้อและเชื่อมต่อกันเองเพื่อสร้างข้อต่อใหม่ และคำจำกัดความนี้ไม่จำเป็นต้องให้โครงถักแบบง่ายประกอบด้วยรูปสามเหลี่ยมเท่านั้น^{[ 11 ]}โครงจักรยานรูปทรงเพชรแบบดั้งเดิมซึ่งใช้รูปสามเหลี่ยมสองรูปที่เชื่อมต่อกันเป็นตัวอย่างของโครงถักแบบง่าย^{[ 15 ]}

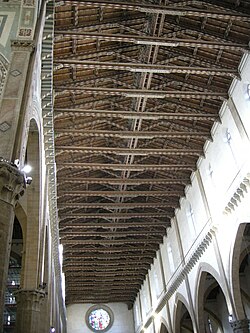

โครงสร้างระนาบวางอยู่ในระนาบเดียว[ 14 ^{]โดยทั่วไป}โครงสร้างระนาบจะใช้ขนานกันเพื่อสร้างหลังคาและสะพาน^{[ 16 ]}

ความลึกของโครงถัก หรือความสูงระหว่างคอร์ดบนและคอร์ดล่าง เป็นสิ่งที่ทำให้โครงถักมีประสิทธิภาพ คานหรือโครงสร้าง แบบ ทึบที่มีความแข็งแรงเท่ากันจะมีน้ำหนักและต้นทุนวัสดุที่สูงกว่าโครงถักมาก สำหรับช่วงความยาว ที่กำหนด โครงถักที่ลึกกว่าจะต้องการวัสดุในคอร์ดน้อยลง และใช้วัสดุในแนวตั้งและแนวทแยงมากขึ้น ความลึกที่เหมาะสมของโครงถักจะช่วยเพิ่มประสิทธิภาพสูงสุด^{[ 17 ]}

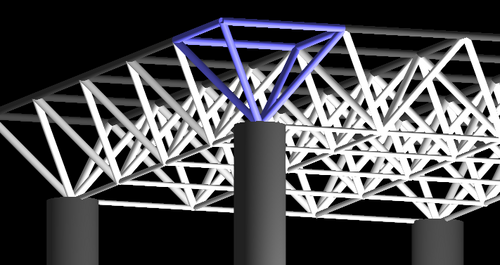

โครงสร้าง โครงถัก สามมิติเป็นโครงสร้างสามมิติที่ประกอบด้วยชิ้นส่วนที่ยึดไว้ที่ปลาย รูปทรง ทรงสี่เหลี่ยมด้านเท่าเป็นโครงสร้างโครงถักสามมิติที่ง่ายที่สุด ประกอบด้วยชิ้นส่วนหกชิ้นที่มาบรรจบกันที่ข้อต่อสี่จุด^{[ 14 ]}โครงสร้างระนาบขนาดใหญ่อาจประกอบขึ้นจากทรงสี่เหลี่ยมด้านเท่าที่มีขอบร่วมกัน และยังใช้ในโครงสร้างฐานของเสาไฟฟ้าแรงสูงแบบตั้งอิสระขนาดใหญ่ด้วย

•
  ทรงสี่เหลี่ยมพีระมิดอย่างง่าย
•
  แผนภาพโครงสร้างแบบเฟรม เช่นที่ใช้สำหรับหลังคา
•

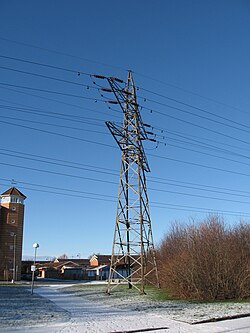

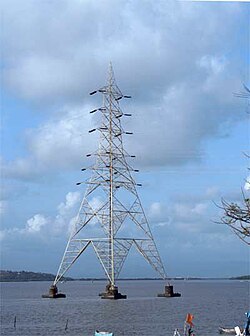

  เสาไฟฟ้าแรงสูงนี้มีโครงสร้างแบบโครงถักสามมิติ

ชิ้นส่วนโครงสร้างแบบโครงถักประกอบกันเป็นรูปสามเหลี่ยมด้านเท่าสลับกันขึ้นลง

ชิ้นส่วนโครงสร้างแบบโครงถักประกอบขึ้นจากรูปสามเหลี่ยมด้านเท่าที่เท่ากันทั้งหมด องค์ประกอบขั้นต่ำคือรูปทรงสี่เหลี่ยมด้านเท่าปกติสองรูปและรูปทรงแปดเหลี่ยมหนึ่งรูป ชิ้นส่วนเหล่านี้จะเติมเต็มพื้นที่สามมิติในรูปแบบต่างๆ

โครงสร้างPrattได้รับการจดสิทธิบัตรในปี พ.ศ. 2387 โดยวิศวกรทางรถไฟชาวบอสตัน สองคน ^{[ 18 ]} คือ Caleb Pratt และThomas Willis Prattบุตร ชายของเขา ^{[ 19 ]} การออกแบบนี้ใช้ชิ้นส่วนแนวตั้งสำหรับรับแรงอัดและชิ้นส่วนแนวทแยงเพื่อรับแรงดึงโครงสร้าง Pratt ยังคงได้รับความนิยมอย่างต่อเนื่องเมื่อนักออกแบบสะพานเปลี่ยนจากไม้เป็นเหล็ก และจากเหล็กเป็นเหล็กกล้า^{[ 20 ]} ความนิยมอย่างต่อเนื่องของโครงสร้าง Pratt อาจเป็นเพราะการจัดเรียงชิ้นส่วนทำให้ชิ้นส่วนแนวทแยงที่ยาวกว่าจะรับแรงดึงเฉพาะจากผลกระทบของแรงโน้มถ่วงเท่านั้น ซึ่งช่วยให้สามารถใช้ชิ้นส่วนเหล่านี้ได้อย่างมีประสิทธิภาพมากขึ้น เนื่องจากผลกระทบของความเรียวที่เกี่ยวข้องกับการโก่งงอภายใต้แรงอัด (ซึ่งเพิ่มขึ้นตามความยาวของชิ้นส่วน) โดยทั่วไปจะไม่ควบคุมการออกแบบ ดังนั้น สำหรับโครงสร้างระนาบที่มีความลึกคงที่ การจัดเรียงแบบ Pratt มักจะมีประสิทธิภาพมากที่สุดภายใต้การรับน้ำหนักแนวตั้งแบบคงที่

สะพานรถไฟ Southern Pacificในเมืองเทมพีรัฐแอริโซนาเป็น สะพานโครงถัก ยาว 393 เมตร (1,289 ฟุต)สร้างขึ้นในปี พ.ศ. 2455 ^{[ 21 ] [ 22 ]} โครงสร้างนี้ยังคงใช้งานได้จนถึงปัจจุบัน ประกอบด้วยช่วงโครงถัก Pratt จำนวน 9 ช่วงที่มีความยาวแตกต่างกัน

เครื่องบินWright Flyerใช้โครงสร้าง Pratt truss ในการสร้างปีก เนื่องจากการลดความยาวของชิ้นส่วนรับแรงอัดทำให้มีแรงต้านอากาศพลศาสตร์ต่ำ ลง ^{[ 23 ]}

สถาปนิกชาวอเมริกันอิเธียล ทาวน์ออกแบบโครงสร้างคานไม้แบบทาวน์ (Town's Lattice Truss) เพื่อเป็นทางเลือกแทนสะพานไม้ ขนาดใหญ่ การออกแบบของเขา ซึ่งได้รับการจดสิทธิบัตรในปี 1820 และ 1835 ใช้แผ่นไม้ที่จัดการได้ง่าย จัดเรียงในแนวทแยงโดยมีช่องว่างสั้นๆ ระหว่างแผ่นไม้ เพื่อสร้างเป็นโครงสร้างคานไม้

โครงสร้างแบบคานโค้ง (bowstring trusses) ได้ชื่อมาจากรูปทรงของมัน โดยเริ่มแรกนำมาใช้กับสะพานโครงถัก โค้ง ซึ่งมักสับสนกับสะพานโครงถักแบบผูกยึด (tied-arch bridges )

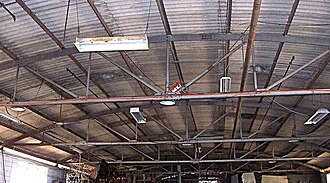

โครงสร้างคานโค้ง (bowstring trusse) นับพันชิ้นถูกนำมาใช้ในช่วงสงครามโลกครั้งที่สองเพื่อรองรับหลังคาโค้งของโรงเก็บเครื่องบินและอาคารทางทหารอื่นๆ มีการจัดเรียงชิ้นส่วนที่เชื่อมต่อจุดต่อของส่วนโค้งด้านบนกับจุดต่อของชิ้นส่วนตรงด้านล่างหลากหลายรูปแบบ ตั้งแต่รูปสามเหลี่ยมหน้าจั่วเกือบสมบูรณ์ไปจนถึงโครงสร้างคานแบบแพรตต์ (Pratt trusse) รูปแบบต่างๆ

โครงสร้างแบบเสาหลัก (King Post) เป็นหนึ่งในรูปแบบโครงสร้างที่ง่ายที่สุดในการนำไปใช้ โดยประกอบด้วยเสาค้ำสองต้นที่ทำมุมเอียงเข้าหาเสาค้ำแนวตั้งร่วมกัน

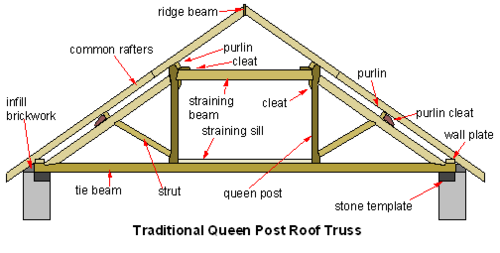

โครงสร้างคานหลัก (queen post truss) บางครั้ง เรียกว่า queenpostหรือqueenspostคล้ายกับโครงสร้างคานรอง (king post truss) ตรงที่ส่วนรองรับด้านนอกจะเอียงเข้าหาจุดศูนย์กลางของโครงสร้าง ความแตกต่างหลักคือส่วนขยายแนวนอนที่จุดศูนย์กลางซึ่งอาศัย การทำงาน ของคานเพื่อให้เกิดเสถียรภาพทางกล โครงสร้างแบบนี้เหมาะสำหรับช่วงความยาวที่ค่อนข้างสั้นเท่านั้น^{[ 24 ]}

โครงสร้างคานหลักบนรถไฟ
การประยุกต์ใช้โครงสร้างคานหลัก (queen post truss) ซึ่งครั้งหนึ่งเคยใช้กันทั่วไปในรถไฟขนส่งสินค้าและรถไฟโดยสาร โดยเฉพาะอย่างยิ่งรถไฟที่มีตัวถังไม้ เป็นการกลับด้านของการออกแบบที่ใช้กับสะพาน เดิมทีโครงสร้างคานหลักนี้ถูกนำมาใช้กับรถไฟที่มีโครงไม้ (และกับรถไฟโครงเหล็กยุคแรกๆ บางคันที่มีคานกลางตื้น) เพื่อเพิ่มความแข็งแรงต้านทานการโก่งตัวในแนวดิ่ง ทำให้รถไฟมีความแข็งแรงและ/หรือน้ำหนักเบากว่าทางเลือกอื่นๆ ที่มีอยู่ในขณะนั้น การออกแบบนี้ถูกแทนที่เมื่อมีเหล็กที่แข็งแรงกว่าและราคาถูกกว่าออกมาใช้ และมีการใช้คานกลางเหล็กแทน[ 25 ]

โครงสร้างสะพาน แบบเลนส์นูน (Lenticular trusses) ซึ่งจดสิทธิบัตรในปี 1878 โดยวิลเลียม ดักลาส (แม้ว่าสะพานกอนเลสในปี 1823 จะเป็นสะพานประเภทนี้แห่งแรก) มีคานบนและล่างโค้งงอเป็นรูปทรงเลนส์ สะพานแบบเลนส์นูนขนาดเล็ก (Lenticular pony truss bridge) คือการออกแบบสะพานที่ใช้โครงสร้างเลนส์นูนยื่นออกไปเหนือและใต้พื้นถนน

สมาชิกของโครงสร้าง Vierendeel ไม่ได้เป็นรูปสามเหลี่ยม แต่สร้างเป็นช่องเปิดรูปสี่เหลี่ยมผืนผ้า โครงสร้างนี้มีเฟรมที่มีข้อต่อคงที่ซึ่งสามารถถ่ายโอนและต้านทานโมเมนต์ดัดได้ ดังนั้นจึงไม่ตรงกับคำจำกัดความของโครงถัก เนื่องจากมีสมาชิกที่ไม่ใช่แรงสองแรง: โครงถักปกติประกอบด้วยสมาชิกที่โดยทั่วไปถือว่ามีข้อต่อแบบหมุด ซึ่งหมายความว่าไม่มีโมเมนต์เกิดขึ้นที่ปลายข้อต่อ โครงสร้างแบบนี้ตั้งชื่อตามวิศวกรชาวเบลเยียม^Arthur Vierendeel [ ^{26 ]}ผู้พัฒนาการออกแบบในปี 1896 ไม่ค่อยได้ใช้สำหรับสะพานเนื่องจากมีต้นทุนสูงกว่าโครงถักรูปสามเหลี่ยม แต่ในอาคารมีข้อดีคือส่วนใหญ่ของเปลือกนอกยังคงไม่ถูกกีดขวาง และสามารถใช้สำหรับ ช่องเปิด หน้าต่างและประตูได้ ในบางการใช้งาน สิ่งนี้ดีกว่าระบบเฟรมค้ำยัน ซึ่งจะทำให้บางพื้นที่ถูกกีดขวางโดยค้ำยันแนวทแยง

ภาพประกอบแสดงโครงสร้างคานแบนแบบง่ายๆที่สามารถหาค่าได้โดยวิธีสถิตศาสตร์มีจุดต่อ 9 จุด และจำนวนชิ้นส่วน (2 x 9) − 3 = 15 ชิ้น แรงภายนอกจะกระจุกตัวอยู่ที่จุดต่อด้านนอก เนื่องจากเป็น โครงสร้างคาน สมมาตรที่มีแรงในแนวดิ่งสมมาตร แรงปฏิกิริยาที่จุด A และ B จึงมีทิศทางในแนวดิ่ง เท่ากัน และมีค่าเป็นครึ่งหนึ่งของแรงทั้งหมด

แรงภายในในชิ้นส่วนของโครงสร้างสามารถคำนวณได้หลายวิธี รวมถึงวิธีทางกราฟิก:

• แผนภาพเครโมนา
• แผนภาพคัลมันน์
• วิธีวิเคราะห์แบบ ริตเตอร์ ( วิธีตัดขวาง )

โครงสร้างแบบโครงถัก (truss) อาจเปรียบได้กับคานที่ส่วนกลาง (web) ประกอบด้วยชิ้นส่วนแยกกันหลายชิ้นแทนที่จะเป็นแผ่นเดียวต่อเนื่องกัน ในโครงถัก ชิ้นส่วนแนวนอนด้านล่าง ( คอร์ดล่าง ) และชิ้นส่วนแนวนอนด้านบน ( คอร์ดบน ) จะรับแรงดึงและแรงอัดทำหน้าที่เช่นเดียวกับปีกของคานรูปตัว Iคอร์ดใดรับแรงดึงและคอร์ดใดรับแรงอัดนั้นขึ้นอยู่กับทิศทางการดัด โดยรวม ในโครงถักที่แสดงในภาพด้านขวาบน คอร์ดล่างรับแรงดึง และคอร์ดบนรับแรงอัด

ชิ้นส่วนแนวทแยงและแนวตั้งประกอบกันเป็นโครงสร้างรับแรงเฉือนและรับแรงเฉือนไปพร้อมกัน นอกจากนี้ ชิ้นส่วนแต่ละชิ้นยังรับแรงดึงและแรงอัดด้วย การจัดเรียงแรงที่แน่นอนขึ้นอยู่กับชนิดของโครงสร้างและทิศทางการดัดงอ ในโครงสร้างที่แสดงอยู่ด้านขวาบน ชิ้นส่วนแนวตั้งรับแรงดึง และชิ้นส่วนแนวทแยงรับแรงอัด

นอกจากจะรับแรงคงที่แล้ว ชิ้นส่วนเหล่านี้ยังทำหน้าที่เสริมความมั่นคงให้กันและกัน ป้องกันการโก่งงอในภาพด้านข้าง คานบนสุดถูกป้องกันไม่ให้โก่งงอด้วยการเสริมแรงและด้วยความแข็งแรงของชิ้นส่วนตรงกลาง

การเลือกองค์ประกอบต่างๆ ที่แสดงไว้นั้น ส่วนใหญ่เป็นการตัดสินใจทางวิศวกรรมโดยพิจารณาจากหลักเศรษฐศาสตร์ ซึ่งเป็นการสร้างสมดุลระหว่างต้นทุนของวัตถุดิบ การผลิตนอกสถานที่ การขนส่งชิ้นส่วน การติดตั้งในสถานที่ ความพร้อมของเครื่องจักร และต้นทุนแรงงาน ในบางกรณี รูปลักษณ์ของโครงสร้างอาจมีความสำคัญมากกว่า และส่งผลต่อการตัดสินใจด้านการออกแบบมากกว่าแค่เรื่องเศรษฐศาสตร์ วัสดุสมัยใหม่ เช่นคอนกรีตอัดแรงและวิธีการผลิต เช่นการเชื่อม แบบอัตโนมัติ ได้ส่งผลกระทบอย่างมากต่อการออกแบบสะพานสมัยใหม่

เมื่อทราบแรงที่กระทำต่อแต่ละชิ้นส่วนแล้ว ขั้นตอนต่อไปคือการกำหนดพื้นที่หน้าตัดของชิ้นส่วนโครงสร้างแต่ละชิ้น สำหรับชิ้นส่วนที่รับแรงดึง พื้นที่หน้าตัดAสามารถหาได้โดยใช้สูตร A = F × γ / σ โดยที่Fคือแรงในชิ้นส่วน γ คือค่าความปลอดภัย (โดยทั่วไปคือ 1.5 แต่ขึ้นอยู่กับข้อกำหนดของอาคาร ) และ σ คือความแข็งแรงดึงที่ จุดครา ของเหล็กที่ใช้

ชิ้นส่วนที่รับแรงอัดจะต้องได้รับการออกแบบให้มีความปลอดภัยจากการโก่งงอด้วยเช่นกัน

น้ำหนักของชิ้นส่วนโครงสร้างขึ้นอยู่กับขนาดหน้าตัดโดยตรง ซึ่งน้ำหนักนี้เป็นส่วนหนึ่งที่กำหนดความแข็งแรงของชิ้นส่วนอื่นๆ ในโครงสร้าง การเพิ่มขนาดหน้าตัดของชิ้นส่วนหนึ่งให้ใหญ่กว่าในแบบก่อนหน้า จำเป็นต้องเพิ่มขนาดหน้าตัดของชิ้นส่วนอื่นๆ ด้วย เพื่อรองรับน้ำหนักที่มากขึ้นของชิ้นส่วนแรก จึงจำเป็นต้องทำการออกแบบซ้ำอีกครั้งเพื่อหาขนาดหน้าตัดที่แน่นอนว่าชิ้นส่วนอื่นๆ ควรมีขนาดใหญ่ขึ้นเท่าใด บางครั้งผู้ออกแบบอาจต้องทำการออกแบบซ้ำหลายครั้งเพื่อหาขนาดหน้าตัดที่ "เหมาะสม" สำหรับแต่ละชิ้นส่วน ในทางกลับกัน การลดขนาดของชิ้นส่วนหนึ่งจากแบบก่อนหน้า จะทำให้ชิ้นส่วนอื่นๆ มีค่าความปลอดภัยสูงกว่าที่จำเป็นทางเทคนิค (และมีราคาแพงกว่า) แต่ไม่จำเป็นต้องทำการออกแบบซ้ำอีกครั้งเพื่อหาโครงสร้างที่สามารถสร้างได้

โดยทั่วไปแล้ว ผลกระทบจากน้ำหนักของชิ้นส่วนโครงสร้างแต่ละชิ้นในโครงสร้างขนาดใหญ่ เช่น สะพาน มักมีน้อยมากเมื่อเทียบกับแรงจากภาระภายนอก

หลังจากกำหนดขนาดหน้าตัดขั้นต่ำของชิ้นส่วนแล้ว ขั้นตอนสุดท้ายในการออกแบบโครงสร้างคานคือการออกแบบรายละเอียดของข้อต่อแบบสลักเกลียวเช่น การพิจารณาความเค้นเฉือนของสลักเกลียวที่ใช้ในข้อต่อ โดยขึ้นอยู่กับความต้องการของโครงการ ข้อต่อภายในของโครงสร้างคานสามารถออกแบบเป็นแบบแข็ง แบบกึ่งแข็ง หรือแบบบานพับได้ ข้อต่อแบบแข็งจะช่วยให้สามารถถ่ายโอนโมเมนต์ดัด ทำให้เกิดโมเมนต์ดัดรองในชิ้นส่วนได้

การเชื่อมต่อส่วนประกอบต่างๆ มีความสำคัญอย่างยิ่งต่อความแข็งแรงของโครงสร้างระบบเฟรม ในอาคารที่มีโครงไม้ขนาดใหญ่และไม่มีช่วงกว้าง การเชื่อมต่อที่สำคัญที่สุดคือการเชื่อมต่อระหว่างโครงไม้กับส่วนรองรับ นอกจากแรงที่เกิดจากแรงโน้มถ่วง (หรือที่เรียกว่าแรงรับน้ำหนัก) การเชื่อมต่อเหล่านี้ต้องต้านทานแรงเฉือนที่กระทำตั้งฉากกับระนาบของโครงไม้และแรงยกเนื่องจากลม ทั้งนี้ ขึ้นอยู่กับการออกแบบอาคารโดยรวม การเชื่อมต่ออาจจำเป็นต้องถ่ายโอนโมเมนต์ดัดด้วยเช่นกัน

เสาไม้ช่วยให้สามารถสร้างจุดเชื่อมต่อที่แข็งแรง ตรงไปตรงมา และราคาไม่แพงระหว่างโครงหลังคาขนาดใหญ่กับผนัง รายละเอียดที่แน่นอนสำหรับการเชื่อมต่อเสากับโครงหลังคาจะแตกต่างกันไปตามผู้ออกแบบ และอาจได้รับอิทธิพลจากประเภทของเสา เสาไม้แปรรูปและ เสา ไม้ลามิเนตโดยทั่วไปจะถูกบากเพื่อสร้างพื้นผิวรองรับโครงหลังคา โครงหลังคาจะวางอยู่บนรอยบากและยึดด้วยสลักเกลียว อาจมีการเพิ่มแผ่น/ตัวยึดพิเศษเพื่อเพิ่มความสามารถในการถ่ายโอนน้ำหนักของจุดเชื่อมต่อ สำหรับเสาไม้ลามิเนตเชิงกล โครงหลังคาอาจวางอยู่บนชั้นนอกที่สั้นลงหรือบนชั้นในที่สั้นลง กรณีหลังนี้จะทำให้สลักเกลียวรับแรงเฉือนสองเท่าและเป็นการเชื่อมต่อที่มีประสิทธิภาพมาก

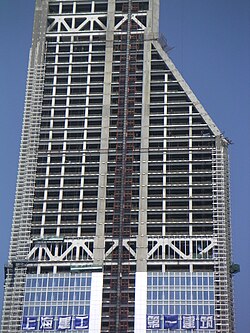

ในวิศวกรรมโครงสร้างโครงถักรับน้ำหนักเป็นโครงสร้างที่มีความแข็งแรงสูงและลึก ออกแบบมาเพื่อขัดขวางและเปลี่ยนทิศทางการรับน้ำหนักในแนว ดิ่ง ของอาคาร โครงถักรับน้ำหนักจะถูกนำมาใช้เมื่อองค์ประกอบรองรับโครงสร้าง เช่น เสาหรือผนังรับแรงเฉือนไม่สามารถต่อเนื่องลงไปถึงฐานรากได้เนื่องจากข้อกำหนดทางสถาปัตยกรรมหรือการใช้งานในระดับที่ต่ำกว่า การใช้งานทั่วไป ได้แก่ การสร้างพื้นที่ที่ไม่มีเสาสำหรับล็อบบี้หรือห้องจัดเลี้ยง หรือการพาดผ่านโครงสร้างพื้นฐานที่มีอยู่แล้ว เช่น ทางรถไฟหรือทางหลวง^{[ 27 ]}

เนื่องจากโครงคานรับน้ำหนักต้องรับน้ำหนักรวมของทุกชั้นที่อยู่เหนือระดับรับน้ำหนัก จึงต้องรับแรงเฉือนและโมเมนต์ดัดที่ รุนแรง เพื่อให้ได้ความแข็งแกร่งที่จำเป็นและจำกัดการโก่งตัว โครงคานเหล่านี้มักจะทอดข้ามความลึกของชั้นทั้งหมดหนึ่งชั้นหรือมากกว่านั้น ชิ้นส่วนที่ประกอบเป็นโครงคาน ได้แก่ คอร์ดบนและล่าง เส้นแนวตั้ง และเส้นทแยงมุม ต้องต้านทานแรงดึงและแรงอัดตามแนวแกนมหาศาล^{[ 28 ]}

สมดุลโดยรวมของระบบถ่ายแรงต้องสมดุลอย่างสมบูรณ์แบบระหว่างแรงกดลงจากเสาที่ไม่ต่อเนื่องกับแรงปฏิกิริยาขึ้นของเสาที่ต่อเนื่อง ซึ่งควบคุมโดยสมการสมดุลสถิตมาตรฐาน:$${\displaystyle \sum F_{y}=0\quad {\text{และ}}\quad \sum M_{z}=0}$$โดยที่โมเมนต์ดัดภายในขนาดใหญ่จะได้รับการแก้ไขเป็นหลักโดยแรงคู่ที่เกิดจากแรงตามแนวแกนในคอร์ดโครงถักด้านบนและด้านล่าง^{[ 28 ]}
