Kalibr (missile family)

Kalibr
Kalibr
	An export variant of the missile (mockup)
Type	Cruise missileAnti-ship missile
Place of origin	Russia
Service history
In service	1994
Used by	See Operators
Wars	Syrian Civil WarRusso-Ukrainian War
Production history
Manufacturer	Novator Design Bureau, KTRV, MKB Fakel, NPO Mash, Raduga, NPO Zvezda Strela (Orenburg)
Unit cost	$980,000 (domestic cost, land-attack version)$6.5 million (export cost, anti-ship version)
Produced	1994–present
Specifications
Mass	Varies on variant, from 1,300 kg-1,780 kg-2,300 kg
Length	Varies on variant, from 6.2 m to 8.9 m
Diameter	(ca. 0.514 m) 0.533 m
Warhead	400–500 kg
Engine	Multi-stagesolid-fuel rocket, turbojet engine for 3M-54/E/TE/E1/TE1, -14/E/TE, solid fuel rocket for 91RE1/RTE2
Operationalrange	91R variants: ≥50 km 3M54E (export anti-ship version): 220 km 3M54E1/3M14E (export anti-ship version): 300 km 3M54K/3M54T: 660 km (domestic anti-ship version, estimate) 3M14K/3M14T: 1,500–2,500 km (domestic land-attack version, estimate)
Flight ceiling	1,000 m
Flight altitude	50–150 m AGL20 m over water
Maximum speed	Mach 0.8
Guidancesystem	Inertial guidance plus terminal active radar homing
Accuracy	2–3 m (domestic version, with GLONASS)50 m CEP (Club-T export version, without GLONASS)
Launchplatform	naval ships, submarines, containers, TEL

ขีปนาวุธร่อนโนเวเตอร์คาลิเบอร์ (Калибр, caliber ) หรือที่รู้จักกันในชื่อ3M54-1 คาลิเบอร์ , 3M14 บิริวซา (Бирюза, turquoise ) ( ชื่อเรียกของนาโตคือSS-N-27 SizzlerและSS-N-30A ) เป็นตระกูลขีปนาวุธร่อน ของรัสเซีย ที่พัฒนาโดยNPO Novator ( OKB-8 ) เริ่มใช้งานครั้งแรกในปี 1994 มีหลายรุ่นที่ยิงจากเรือดำน้ำ เรือบรรทุกเครื่องบินและอากาศยาน รวมถึงรุ่นต่างๆ สำหรับต่อต้านเรือและ โจมตี ภาคพื้นดินขีปนาวุธนี้สามารถบรรทุก หัวรบ แบบธรรมดาหรือหัวรบนิวเคลียร์ที่มีน้ำหนักได้ถึง500 กิโลกรัม (1,100ปอนด์)

ออกแบบ

ขีปนาวุธนี้เป็นระบบแบบโมดูลาร์ที่มีหลายรุ่น ได้แก่ รุ่นต่อต้านเรือรบสองรุ่น และรุ่นโจมตีภาคพื้นดินหนึ่งรุ่น ขีปนาวุธได้รับการออกแบบให้ใช้ชิ้นส่วนร่วมกันระหว่างรุ่นที่ยิงจากเรือผิวน้ำและเรือดำน้ำ แต่ขีปนาวุธแต่ละรุ่นประกอบด้วยส่วนประกอบที่แตกต่างกัน เช่น ตัวขับดัน ขีปนาวุธสามารถยิงจากเรือผิวน้ำได้โดยใช้ระบบยิงแนวดิ่ง (VLS)

จรวดนี้มีบูสเตอร์ที่สามารถปรับทิศทางแรงขับได้ ส่วนจรวดที่ยิงจากท่อปล่อยตอร์ปิโด ของเรือดำน้ำ นั้นไม่จำเป็นต้องมีส่วนประกอบเพิ่มเติมดังกล่าว แต่ใช้บูสเตอร์แบบธรรมดาแทน สำหรับรุ่นที่ยิงจากอากาศนั้น จะบรรจุอยู่ในตู้คอนเทนเนอร์ที่จะถูกปล่อยลงมาขณะที่จรวดถูกยิง และแยกตัวออกจากตู้คอนเทนเนอร์

มีการกล่าวอ้างหลายประการเกี่ยวกับระยะทำการสูงสุดของขีปนาวุธโจมตีภาคพื้นดิน Kalibr ที่รัสเซียใช้กระทรวงกลาโหมสหรัฐฯประเมินระยะทำการไว้ที่1,400 กม. (870 ไมล์)และรัฐมนตรีว่าการกระทรวงกลาโหมรัสเซีย เซอร์เกย์ โชยิกูระบุระยะทำการไว้ที่ "เกือบ1,500 กม. (930 ไมล์) " หลังจากการยิงปฏิบัติการครั้งแรกในเดือนตุลาคม 2015 แถลงการณ์ ของกระทรวงกลาโหมรัสเซียระบุระยะทำการไว้ที่2,000 กม. (1,200 ไมล์) ในขณะที่รายงาน ของสำนักงานข่าวกรองกองทัพเรือในเดือนธันวาคม 2015 รวบรวมคำกล่าวอ้างของรัสเซียหลายฉบับที่คาดการณ์ระยะทำการไว้ระหว่าง 1,500-2,500 กม . (1,600 ไมล์) ^[²^]^[⁵^]

ความคลาดเคลื่อนในค่าระยะทางอาจเป็นการประกาศทางการเมืองเพื่อผลเชิงกลยุทธ์^{[ 2 ]}หรืออาจเป็นไปได้ว่า การอ้างระยะทาง 2,500 กม. ที่ยาวกว่านั้นอาจเกี่ยวข้องกับ ขีปนาวุธ ติดอาวุธเทอร์โมนิวเคลียร์ในขณะที่ การประมาณระยะทาง 1,500 กม. ที่สั้นกว่านั้นเป็นของขีปนาวุธติดอาวุธแบบธรรมดา^{[ 5 ]}

การเริ่มผลิตขีปนาวุธ Kalibr-PL ซึ่งเป็นรุ่นสำหรับเรือดำน้ำของ 3M14TE Kalibr-NK เกิดขึ้นในปี 2012 ตามรายงานข่าวทางโทรทัศน์ของรัฐ (ออกอากาศเมื่อวันที่ 11 ตุลาคม 2015) ^{[ 6 ]}

รัสเซียได้ปรับปรุงระบบกำหนดเป้าหมายของขีปนาวุธร่อน Kalibr ที่ยิงจากเรือและเรือดำน้ำ เพื่อเพิ่มความสามารถในการโจมตีเป้าหมายที่ต้องดำเนินการอย่างรวดเร็ว รัฐมนตรีว่าการกระทรวงกลาโหมเซอร์เกย์ โชยิกูเปิดเผยการพัฒนาดังกล่าว ซึ่งเริ่มต้นจากประสบการณ์การรบในซีเรีย ในการให้สัมภาษณ์กับ หนังสือพิมพ์ Moskovsky Komsomoletsเมื่อวันที่ 22 กันยายน 2019 ^{[ 7 ]}

แพลตฟอร์มเปิดตัว

คลับ-เค

Club-K คือระบบขีปนาวุธแบบตู้คอนเทนเนอร์ของรัสเซีย ซึ่งบรรจุอยู่ในตู้คอนเทนเนอร์มาตรฐานขนาด 20 และ 40 ฟุตออกแบบมาเพื่อทำลายเป้าหมายบนผิวน้ำและบนพื้นดิน ระบบนี้สามารถติดตั้งได้บนชายฝั่งเรือประเภทต่างๆ แท่นรถไฟ และรถบรรทุกเป็นการดัดแปลงมาจากระบบขีปนาวุธ Kalibr

Club-K รุ่นดัดแปลงที่ปลอมตัวเป็นตู้คอนเทนเนอร์ขนส่งสินค้าที่สามารถวางบนรถบรรทุก รถไฟ หรือเรือบรรทุกสินค้า ได้รับการโฆษณาในปี 2010 และจัดแสดงครั้งแรกใน งานแสดงการบิน MAKS 2011 ^{[ 8 ]}^{[ 9 ]}

ประวัติการดำเนินงาน

การแทรกแซงทางทหารของรัสเซียในสงครามกลางเมืองซีเรีย

เมื่อวันที่ 7 ตุลาคม 2558 เรือฟริเกตชั้น Gepard และเรือคอร์เว็ตชั้น Buyan-M ของกองทัพเรือรัสเซียจำนวน 3 ลำ ซึ่งเป็นส่วนหนึ่งของกองเรือแคสเปียน ได้ยิงขีปนาวุธร่อนระบบ Kalibr-NK 3M14T จำนวน 26 ลูกจากทะเลแคสเปียนไปยังเป้าหมาย 11 แห่งในซีเรียระหว่างสงครามกลางเมืองซีเรียขีปนาวุธเดินทางเป็นระยะทาง 1,500 กิโลเมตร (932 ไมล์) ผ่านน่านฟ้าของอิหร่านและอิรัก และโจมตีเป้าหมายในจังหวัดRaqqaและAleppo (ซึ่งอยู่ภายใต้การควบคุมของ กลุ่มรัฐอิสลาม ) แต่ส่วนใหญ่อยู่ในจังหวัดIdlib (ซึ่งอยู่ ภาย ใต้การควบคุมของ กองทัพซีเรียเสรีและกลุ่มนูสราฟรอนต์ ) ^[¹⁰^] เจ้าหน้าที่ กระทรวงกลาโหมสหรัฐฯที่ไม่เปิดเผยชื่ออ้างว่าขีปนาวุธ 4 ลูกตกในอิหร่าน^[¹¹^]รัฐบาลรัสเซียและอิหร่านปฏิเสธข้อกล่าวอ้างเรื่องขีปนาวุธตก เจ้าหน้าที่กระทรวงกลาโหมและกระทรวงการต่างประเทศปฏิเสธที่จะแสดงความคิดเห็นเกี่ยวกับรายงานดังกล่าว^[¹²^]รัสเซียได้โพสต์วิดีโอการยิงขีปนาวุธ Kalibr จำนวน 26 ครั้ง รวมทั้งวิดีโอการกระทบของขีปนาวุธหลายรายการโดยไม่มีข้อมูลเวลาหรือสถานที่^[¹³^]
เมื่อวันที่ 20 พฤศจิกายน 2558 รัสเซียได้ยิงขีปนาวุธร่อน 3M14T จำนวน 18 ลูกจากทะเลแคสเปียนไปยังเป้าหมายในซีเรีย ได้แก่ เมืองรักกา อิดลิบ และอเลปโป
เมื่อวันที่ 9 ธันวาคม 2015 รัสเซียได้ยิงขีปนาวุธร่อน 3M14K จำนวนหนึ่งจากระบบ Kalibr-PL ไปยังที่ตั้งของกลุ่มISILจาก เรือดำน้ำชั้น Improved Kiloรุ่น B-237 Rostov-on-Donซึ่งประจำการอยู่ในทะเลเมดิเตอร์เรเนียน
เมื่อวันที่ 20 กันยายน 2016 สื่อของรัฐรัสเซียรายงานว่าเรือรบรัสเซียในทะเลเมดิเตอร์เรเนียนยิงขีปนาวุธ Kalibr-NK จำนวน 3 ลูกไปยังเมืองอเลปโปตะวันตก ใกล้กับภูเขาซีเมียน รัสเซียอ้างว่าการโจมตีด้วยขีปนาวุธดังกล่าวทำให้ "เจ้าหน้าที่อิสราเอลและตะวันตก 30 นายที่สั่งการโจมตีของผู้ก่อการร้ายในอเลปโปและอิดลิบเสียชีวิต" ^{[ 14 ]}
เมื่อวันที่ 15 พฤศจิกายน 2016 เรือฟริเกตแอดมิรัล กริโกโรวิช ของรัสเซีย ได้ยิงขีปนาวุธอย่างน้อยสามลูกใส่เป้าหมายในจังหวัดอิดลิบและฮอมส์ ประเทศซีเรีย ในช่วงเริ่มต้นของการโจมตีครั้งสำคัญในเมืองอเลปโป
เมื่อวันที่ 31 พฤษภาคม 2560 เรือฟริเกตแอดมิรัล เอสเซนและเรือดำน้ำคราสโนดาร์ ของรัสเซีย ได้ยิงขีปนาวุธ 4 ลูกใส่เป้าหมายทางตะวันออกของเมืองปาลมีรา ประเทศซีเรีย
เมื่อวันที่ 23 มิถุนายน 2560 เรือฟริเกตAdmiral GrigorovichและAdmiral Essen ของรัสเซีย และเรือดำน้ำKrasnodarได้ยิงขีปนาวุธ Kalibr จำนวน 6 ลูกใส่เป้าหมายคลังอาวุธของ ISIL ในเมืองฮามา^{[ 15 ]}^{[ 16 ]}
เมื่อวันที่ 14 กันยายน 2017 เรือดำน้ำรัสเซียVeliky NovgorodและKolpinoได้ยิงขีปนาวุธ Kalibr จำนวน 7 ลูกใส่เป้าหมายของ ISIL (ศูนย์บัญชาการ ศูนย์สื่อสาร และคลังกระสุน) ทางตะวันออกเฉียงใต้ของ Deir ez-Zor ^{[ 17 ]}
เมื่อวันที่ 22 กันยายน 2560 เรือดำน้ำเวลิกี นอฟโกรอด ของรัสเซีย ได้ยิงขีปนาวุธคาลิบรอย่างน้อย 3 ลูกใส่กลุ่มอัล-นูสราในจังหวัดอิดลิบ การโจมตีด้วยขีปนาวุธครั้งนี้ทำลายศูนย์บัญชาการ ฐานฝึก และยานเกราะ
เมื่อวันที่ 5 ตุลาคม 2560 เรือดำน้ำรัสเซียเวลิกีโนฟโกรอดและโคลปิโนได้ยิงขีปนาวุธคาลิบร 10 ลูก การโจมตีครั้งนี้มีจุดประสงค์เพื่อสนับสนุนกองกำลังซีเรียที่กำลังปฏิบัติการโจมตีภาคพื้นดินในจังหวัดเดียร์เอซซอร์
เมื่อวันที่ 3 พฤศจิกายน 2017 เรือดำน้ำKolpino ของรัสเซีย ได้ยิงขีปนาวุธ Kalibr จำนวน 6 ลูกจากตำแหน่งใต้น้ำ ขีปนาวุธเหล่านี้โจมตีฐานที่มั่นของผู้ก่อการร้าย คลังอาวุธและกระสุน กลุ่มติดอาวุธ และศูนย์บัญชาการสำคัญใกล้กับ Abu Kamal, Deir-ez-Zor ^{[ 18 ]}^{[ 19 ]}
เมื่อวันที่ 3 กุมภาพันธ์ 2561 เรือฟริเกตและเรือดำน้ำของรัสเซียที่ปฏิบัติการอยู่ในทะเลเมดิเตอร์เรเนียนได้ยิงขีปนาวุธ Kalibr หลายลูกใส่ตำแหน่งของกลุ่มกบฏในจังหวัดอิดลิบประเทศซีเรีย ซึ่งเครื่องบินโจมตีSukhoi Su-25 ของพัน ตรีโรมัน ฟิลิปอฟถูกยิงตก กระทรวงกลาโหมรัสเซียระบุว่ามีนักรบกบฏเสียชีวิตมากกว่า 30 คน^{[ 20 ]}

การรุกรานยูเครนของรัสเซียในปี 2022

ขีปนาวุธร่อน Kalibr ถูกใช้กันอย่างแพร่หลายโดยกองกำลังรัสเซียตั้งแต่เริ่มการรุกรานยูเครนของรัสเซียในปี 2022เมื่อวันที่ 24 กุมภาพันธ์ 2022 การโจมตีครั้งแรกนั้นกล่าวกันว่ามีขีปนาวุธร่อนอย่างน้อย 30 ลูก โดยมีเป้าหมายที่จุดบัญชาการและควบคุม ฐานทัพอากาศ และแบตเตอรี่ป้องกันภัยทางอากาศ ขีปนาวุธเหล่านี้น่าจะถูกยิงโดยเรือคอร์เว็ตชั้น Buyan เรือฟริเกตชั้น Admiral Grigorovichและเรือดำน้ำชั้น Kiloของกองเรือทะเลดำ ของ รัสเซีย^{[ 21 ]}กองบัญชาการทหารของยูเครนรายงานการใช้ขีปนาวุธร่อน Kalibr อย่างแพร่หลายในการโจมตีเป้าหมายเชิงยุทธศาสตร์และเป้าหมายที่ไม่ใช่การรบในยูเครน^{[ 22 ]}^{[ 23 ]} เหตุการณ์ที่โดดเด่นที่สุดคือ:

เมื่อวันที่ 14 กรกฎาคม 2565 ขีปนาวุธร่อน Kalibr จำนวน 3 ลูกได้โจมตีใจกลางเมือง Vinnytsia ประเทศยูเครน ทำให้มีผู้เสียชีวิตอย่างน้อย 20 คน รวมทั้งเด็กอย่างน้อย 3 คน ยูเครนอ้างว่ายิงขีปนาวุธอีก 2 ลูกตก^{[ 24 ]}
เมื่อวันที่ 23 กรกฎาคม พ.ศ. 2565 ขีปนาวุธร่อน Kalibr อย่างน้อย 2 ลูกตกใส่ท่าเรือโอเดสซาและมีรายงานว่าอีก 2 ลูกถูกยิงตก^{[ 25 ]}
เมื่อวันที่ 11 กันยายน 2022 ขีปนาวุธร่อน Kalibr ถูกยิงจากทะเลดำไปยังเป้าหมายในยูเครนอีกครั้งในวันเดียวกันนั้นเจ้าหน้าที่ยูเครนได้ยืนยัน การโจมตีด้วยขีปนาวุธต่อ โรงไฟฟ้าพลังความร้อนKharkiv TEC-5 ใน เมือง Kharkiv ^[²⁶^]
ระหว่างการโจมตีของรัสเซียต่อโครงสร้างพื้นฐานของยูเครนในเดือนตุลาคม พฤศจิกายน และธันวาคม 2022 ขีปนาวุธร่อน Kalibr จำนวนหนึ่งที่ยิงจากทะเลดำได้มุ่งเป้าไปที่โรงงานพลังงานต่างๆ ของยูเครนทั่วประเทศ ส่งผลให้ภาคพลังงานของยูเครนถูกทำลายไปอย่างน้อย 50% ภายในกลางเดือนพฤศจิกายน 2022 ^{[ 27 ]}
- เมื่อวันที่ 10 ตุลาคม พ.ศ. 2565 ขีปนาวุธร่อน Kalibr จำนวน 3 ลูกได้ละเมิดน่านฟ้าของสาธารณรัฐมอลโดวา^{[ 28 ]}
- เมื่อวันที่ 31 ตุลาคม พ.ศ. 2565 มีรายงานว่าเศษซากของขีปนาวุธ Kalibr ที่ถูกยิงตกโดยระบบป้องกันภัยทางอากาศของยูเครนได้ตกลงในมอลโดวา^{[ 29 ]}
เมื่อวันที่ 20 มีนาคม 2023 ยูเครนอ้างว่าขีปนาวุธร่อน Kalibr ของรัสเซียมีส่วนเกี่ยวข้องกับการระเบิดทางตอนเหนือของไครเมียที่ถูกผนวก ยูเครนประกาศการระเบิด แต่ตามปกติแล้วไม่ได้ระบุอย่างชัดเจนว่าเป็นผู้ก่อเหตุโจมตี^{[ 30 ]}

ตัวแปร

รุ่นที่ใช้ในประเทศเป็นรุ่นพื้นฐานของตระกูลขีปนาวุธนี้ ได้แก่ รุ่น 3M54, 3M51 , 3M14 และ 91R รุ่นส่งออกเรียกว่า Club (เดิมชื่อ Klub) มีแท่นยิงหลักสองแบบ คือ Kalibr-PL (รุ่นส่งออก Club-S) ซึ่งออกแบบมาสำหรับใช้จากเรือดำน้ำ และ Kalibr-NK (รุ่นส่งออก Club-N) ซึ่งออกแบบมาสำหรับเรือผิวน้ำ แท่นยิงทั้งสองแบบนี้สามารถติดตั้งหัวรบและระบบนำทางได้ดังต่อไปนี้: ^{[ 31 ]}

แกลเลอรี่

รุ่นภายในประเทศ


ชื่อ	ความยาว	หัวรบ	พิสัย	แพลตฟอร์มเปิดตัว	ประเภทเป้าหมาย	ผู้ใช้	หมายเหตุ
3M54K	8.22 เมตร (27.0 ฟุต)	200 กิโลกรัม (440 ปอนด์)	550–660 กม. (340–410 ไมล์)	เรือดำน้ำ	เรือผิวน้ำ	กองทัพเรือรัสเซีย
3M54T	8.9 เมตร (29 ฟุต)	200 กิโลกรัม (440 ปอนด์)	550–660 กม. (340–410 ไมล์)	เรือผิวน้ำ	เรือผิวน้ำ		ปล่อยจากระบบ VLS; บูสเตอร์ปรับทิศทางแรงขับ
3M14K (SS-N-30A)	6.2 เมตร (20 ฟุต)	450 กก. (990 ปอนด์)	2,500 กิโลเมตร (1,600 ไมล์)	เรือดำน้ำ	ที่ดิน		ความเร็ว 0.8 มัค; ระบบนำทางด้วยแรงเฉื่อย
3M14T	8.9 เมตร (29 ฟุต)	450 กก. (990 ปอนด์)	2,500 กิโลเมตร (1,600 ไมล์)	เรือผิวน้ำ	ที่ดิน		ปล่อยจากระบบ VLS; บูสเตอร์ปรับทิศทางแรงขับ
คาลิบร-เอ็ม			4,500 กิโลเมตร (2,800 ไมล์)	เรือรบ เรือดำน้ำ เครื่องบิน และเครื่องบินที่ปล่อยจากภาคพื้นดิน			อยู่ระหว่างการพัฒนา

ตัวเลือกการส่งออก

ชื่อ	ความยาว	หัวรบ	พิสัย	แพลตฟอร์มเปิดตัว	ประเภทเป้าหมาย	หมายเหตุ	อ้างอิง
คลับ-เอส^{[ 32 ]}

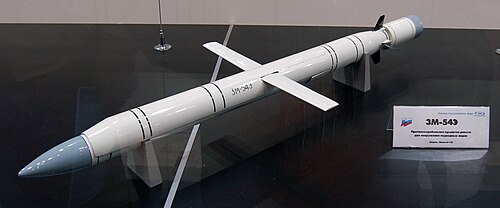

3M-54E	6.2 เมตร (20 ฟุต)	200 กิโลกรัม (440 ปอนด์)	300 กม. (190 ไมล์)	เรือดำน้ำ	เรือผิวน้ำ

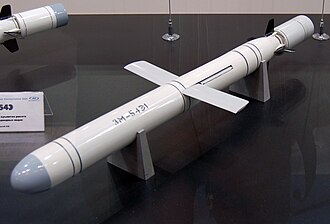

3M-54E1		200 กิโลกรัม (440 ปอนด์)			เรือผิวน้ำ	บินต่ำเหนือผิวน้ำ; ความเร็วสูงสุด: มัค 0.8

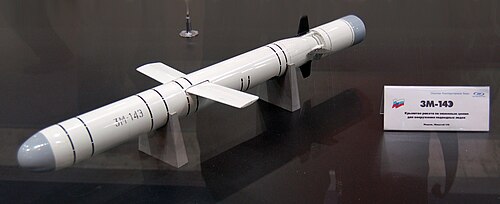

3M-14E		450 กก. (990 ปอนด์)			ที่ดิน
คลับ-เอ็น^{[ 32 ]}
3M-54TE	8.9 เมตร (29 ฟุต)	200 กิโลกรัม (440 ปอนด์)	300 กม. (190 ไมล์)	เรือผิวน้ำ	เรือผิวน้ำ	บูสเตอร์ปรับทิศทางแรงขับ
3M-54TE1		200 กิโลกรัม (440 ปอนด์)			เรือผิวน้ำ	บินต่ำเหนือผิวน้ำ; ความเร็วสูงสุด: มัค 0.8; บูสเตอร์ปรับทิศทางแรงขับ
3M-14TE		450 กก. (990 ปอนด์)			ที่ดิน	ระบบนำทางเฉื่อย ; บูสเตอร์ปรับทิศทางแรงขับ
คลับ-ที
3M-54E2		450 กก. (990 ปอนด์)		ที่ดิน	เรือผิวน้ำ	น้ำหนัก: 1,700 กก. (3,700 ปอนด์) ; CEP : 50 ม. (160 ฟุต) ; ความเร็วในการบิน: 240 ม./วินาที (มัค0.71)	^{[ 4 ]}
3M-14E1		450 กก. (990 ปอนด์)		ที่ดิน	ที่ดิน		^{[ 4 ]}
คลับเอ
3M-54AE		200 กิโลกรัม (440 ปอนด์)	300 กม. (190 ไมล์)	ปล่อยจากอากาศ	เรือผิวน้ำ
3M-54AE1		200 กิโลกรัม (440 ปอนด์)			เรือผิวน้ำ
3M-14AE	6.2 เมตร (20 ฟุต)	450 กก. (990 ปอนด์)			ที่ดิน	น้ำหนัก: 1,400 กก. (3,100 ปอนด์) ; ระบบนำทางเฉื่อย ; ระบบ นำทางด้วยดาวเทียม

ผู้ปฏิบัติงาน

รัสเซีย :
- กองทัพเรือรัสเซียใช้ขีปนาวุธ 3M14, 3M54, 3M54-1, 91R1, 91RT2 รุ่นที่ยิงจากเรือดำน้ำ (เข้าประจำการในปี 2016) ถูกใช้โดยเรือดำน้ำ ชั้น Kilo , เรือดำ น้ำ ชั้น Lada , เรือดำน้ำ ชั้น Akula , เรือดำน้ำชั้น Oscar IIและเรือดำน้ำ ชั้น Yasenรุ่นที่ยิงจากเรือผิวน้ำถูกใช้โดยเรือ คอร์เวต ชั้น Gremyashchy , ชั้น Karakurt , ชั้น Buyan-M , ชั้น Gepard , ชั้น Admiral Gorshkovและชั้น Admiral Grigorovich ตามเอกสารลับ รัสเซียได้ลงนามในสัญญาขนาดใหญ่สองฉบับสำหรับการจัดหาขีปนาวุธ 240 ลูกระหว่างปี 2022 ถึง 2024 และขีปนาวุธ 450 ลูกระหว่างปี 2025 ถึง 2026 นอกจากนี้ยังมีการสั่งซื้อขีปนาวุธ 3M-14S จำนวน 56 ลูกพร้อมหัวรบนิวเคลียร์พิเศษ^[³³^]
แอลจีเรีย : กองทัพเรือแห่งชาติแอลจีเรียใช้รุ่น 'Club-S' สำหรับเรือดำน้ำชั้นKilo ของตน
อินเดีย : กองทัพเรืออินเดียใช้ทั้งรุ่น 'Club-S' และ 'Club-N' สำหรับ เรือดำน้ำชั้น Kilo (ซึ่ง ในกองทัพเรืออินเดียเรียกว่าเรือดำน้ำชั้น Sindhughosh ) และเรือฟริเกต ชั้น Talwarตามลำดับ^[³⁴^]^[³⁵^]
เวียดนาม : กองทัพเรือประชาชนเวียดนามใช้รุ่น 'Club-S' สำหรับเรือดำน้ำชั้นKilo จำนวน 6 ลำ ^{[ 36 ]}
จีน : กองทัพเรือปลดปล่อยประชาชนจีนใช้รุ่น 'Club-S' สำหรับเรือดำน้ำชั้นKilo ^{[ 37 ]}
อิหร่าน : แหล่งข้อมูลที่ขัดแย้งกันระบุว่ากองทัพเรืออิหร่านเชื่อว่าได้ซื้อหรือกำลังจะซื้อขีปนาวุธ 'Club-S' สำหรับเรือดำน้ำชั้นKilo ทั้งสามลำ ^{[ 38 ]}^{[ 39 ]}
