ระบบเบรกฉุกเฉิน (รถไฟ)

เปลี่ยนเส้นทางไปยังส่วนต่างๆ

ศัพท์เฉพาะในวงการอุตสาหกรรมสำหรับการใช้เบรกฉุกเฉินคือ " เข้าสู่โหมดฉุกเฉิน " เช่นวลี "รถไฟอาจไม่สามารถเข้าสู่โหมดฉุกเฉินได้" หรือ...

ระบบเบรกฉุกเฉิน (รถไฟ)

เบรกของคนขับรถไฟไฟฟ้าอังกฤษ
คันเบรกของคนขับในรถไฟฟ้ารุ่น 317

ในรถไฟ คำว่า " เบรกฉุกเฉิน"มีความหมายได้หลายอย่าง:

  • แรงเบรก สูงสุด ที่คนขับหัวรถจักรสามารถใช้ได้จากระบบเบรกแบบดั้งเดิม ซึ่งโดยปกติจะใช้งานโดยการดึงคันเบรกไป ที่ตำแหน่งสุด ผ่านกลไกแบบก้านโยก หรือโดยการกดลูกสูบแยกต่างหากในห้องโดยสาร
  • เป็นกลไกที่แยกต่างหากจากระบบเบรกแบบดั้งเดิมโดยสิ้นเชิง ออกแบบมาเพื่อหยุดรถไฟให้เร็วที่สุดเท่าที่จะเป็นไปได้
  • ด้ามจับหรือปุ่มกดที่ผู้โดยสารสามารถใช้ในกรณีฉุกเฉิน เพื่อหยุดรถไฟโดยตรงหรือส่งสัญญาณเตือนไปยังคนขับเพื่อให้เขาสามารถหยุดรถไฟได้

ศัพท์เฉพาะในวงการอุตสาหกรรมสำหรับการใช้เบรกฉุกเฉินคือ " เข้าสู่โหมดฉุกเฉิน " เช่นวลี "รถไฟอาจไม่สามารถเข้าสู่โหมดฉุกเฉินได้" หรือ "ความสามารถของรถไฟในการเข้าสู่โหมดฉุกเฉินเป็นสิ่งสำคัญยิ่ง" [ 1 ] [ 2 ]

เบรกฉุกเฉินมีแรงเบรกมากกว่าเบรกปกติอย่างมาก พนักงานขับรถไฟหรือผู้ควบคุมรถจะใช้เบรกฉุกเฉินเป็นทางเลือกสุดท้ายเท่านั้น เนื่องจากอาจทำให้เกิดความเสียหายได้ แม้จะมีระบบป้องกันล้อลื่นไถล ที่ทันสมัยแล้วก็ตาม รถไฟก็อาจเกิดล้อแบนได้และรางรถไฟเองก็อาจได้รับความเสียหายได้เช่นกัน

ผลที่อาจเกิดขึ้นจากการผ่าตัด

การดึงคันเบรกของคนขับเครื่องยนต์ไปที่ตำแหน่งฉุกเฉินอาจส่งผลให้เกิดสิ่งต่อไปนี้:

  • ปิดระบบจ่ายพลังงานขับเคลื่อน
  • ในรถไฟไฟฟ้า หากแหล่งจ่ายไฟเป็นแบบสายส่งเหนือศีรษะ ให้ลดแผ่นรับกระแสไฟฟ้าลง หรือหากแหล่งจ่ายไฟเป็นแบบรางที่สาม ให้ยกแผ่นรับกระแสไฟฟ้า ขึ้น
  • ปิดใช้งานระบบเบรกแบบไดนามิก
  • ห้ามปล่อยเบรกจนกว่ารถไฟจะหยุดสนิท
  • ต่อสายเบรกเข้ากับกราวด์ เพื่อป้องกันแรงดันไฟฟ้าผิดพลาดที่อาจทำให้เบรกคลายตัว
  • ส่งสัญญาณวิทยุฉุกเฉิน หากคันเบรกอยู่ในตำแหน่งฉุกเฉินนานเกิน 30 วินาที
  • เปิดใช้งานเครื่องขัด
  • เปิดใช้งานแตรของรถไฟจนกว่าคันเกียร์จะออกจากตำแหน่งฉุกเฉิน

เบรกที่ผู้โดยสารใช้

รถไฟมักจะมีอุปกรณ์ในแต่ละตู้เพื่อให้ผู้โดยสารสามารถใช้เบรกได้ในกรณีฉุกเฉิน ในรถไฟสมัยใหม่หลายขบวน คนขับสามารถป้องกันการทำงานของเบรกได้เมื่อผู้โดยสารกดสัญญาณเตือนฉุกเฉิน[ 3 ] - จะมีเสียงเตือนดังขึ้น จากนั้นคนขับจะสามารถพูดคุยกับคนที่กดสัญญาณเตือนผ่านอินเตอร์คอมและมองเห็นพวกเขาผ่านกล้องวงจรปิดภายใน คนขับสามารถกดปุ่มควบคุมและระงับการทำงานของเบรกไว้ในขณะที่เลือกสถานที่ที่ปลอดภัยเพื่อหยุดรถไฟ เนื่องจากอาจเกิดปัญหาที่ร้ายแรง จึง มีการกำหนด ค่าปรับและ/หรือโทษจำคุกอย่างรุนแรงเพื่อยับยั้งไม่ให้ผู้คนกดเบรกโดยไม่มีเหตุผลอันสมควร

กลไกบนรถไฟที่ลากจูงด้วยหัวรถจักรพร้อมท่อเบรก

ระบบเตือนภัยในรถโดยสารถูกออกแบบมาเพื่อตัดการเชื่อมต่อของท่อเบรก (ไม่ว่าจะเป็น เบรก สุญญากาศหรือเบรกอากาศ ) ซึ่งจะทำให้แรงดันเบรก (หรือสุญญากาศ) ลดลงทันที และทำให้เบรกของรถไฟทำงาน สำหรับเบรกสุญญากาศ จะมีวาล์วแบบแผ่นปิด ซึ่งจะทำงานเมื่อดึงโซ่เตือนภัย ส่วนเบรกอากาศ ก็จะมีวาล์วฉุกเฉินสำหรับผู้โดยสารที่คล้ายกัน ซึ่งสามารถระบายอากาศออกจากท่อเบรกสู่อากาศได้

ในหัวรถจักร ส่วนใหญ่ (นอกเหนือจากไฟเตือนหรือเสียงสัญญาณดังขึ้น) ตัวควบคุมหลักจะทำการปรับลดระดับอัตโนมัติ โดยระดับต่างๆ จะลดลงเหลือศูนย์อย่างรวดเร็วเมื่อกำลังขับเคลื่อนของหัวรถจักรถูกปิดลง พนักงานควบคุมรถไฟอาจสังเกตเห็นการลดลงของแรงดันเบรก (แม้ว่าพวกเขาอาจไม่รู้ว่าเกิดจากการดึงโซ่เตือนภัย) และคาดว่าจะต้องเหยียบเบรกทันทีเช่นกัน เป็นไปได้ที่คนขับจะยกเลิกการดึงโซ่เตือนภัย ซึ่งบางครั้งก็ทำเช่นนั้นในกรณีที่ทราบว่าผู้กระทำผิดมักจะดึงโซ่ฉุกเฉินเพียงเพื่อให้รถไฟหยุดในจุดที่สะดวกสำหรับตนเอง อย่างไรก็ตาม การกระทำของคนขับ (หรือพนักงานควบคุมรถไฟ) ที่จงใจเพิกเฉยต่อสัญญาณการดึงโซ่เตือนภัยนั้นเป็นเรื่องร้ายแรง

ในช่วงไม่กี่ปีที่ผ่านมา หัวรถจักรได้ติดตั้งไฟกะพริบฉุกเฉินไว้บนหลังคาห้องคนขับ และไฟกะพริบเหล่านี้จะทำงานเมื่อแรงดันในท่อเบรกหายไปไม่ว่าด้วยเหตุผลใดก็ตาม นอกเหนือจากการที่คนขับดึงวาล์วเบรก ซึ่งจะแจ้งเตือนคนขับรถไฟที่กำลังวิ่งเข้ามาถึงความเป็นไปได้ที่ขบวนรถจะตกรางหรือแยกออกจากกัน ซึ่งอาจไปกีดขวางรางอื่น ๆ (เนื่องจากแรงดันเบรกอาจหายไปจากสาเหตุเหล่านั้นเช่นกัน) ที่หัวรถจักรนั้น ไม่สามารถบอกได้ว่าการสูญเสียแรงดันเบรกเกิดจากการดึงโซ่เตือนภัยหรือไม่

ACP (การดึงโซ่เตือนภัย) ยังทำให้คันโยกขนาดเล็กที่อยู่ใกล้กับวาล์วเบรกฉุกเฉิน (โดยปกติจะติดตั้งอยู่ใกล้กับปลายด้านหนึ่งของตู้โดยสาร) ถูกปล่อยออกมา ซึ่งจะไม่หดกลับไปยังตำแหน่งปกติแม้ว่าจะปล่อยโซ่แล้วก็ตาม สิ่งนี้ทำให้คนขับ (หรือพนักงานรักษาความปลอดภัย) สามารถระบุได้ว่า ACP เกิดขึ้นในตู้โดยสารใด เมื่อแยกตู้โดยสารนั้นแล้ว จะต้องรีเซ็ตคันโยกด้วยตนเอง จนกว่าจะทำเช่นนั้น ไฟและเสียงกริ่งในห้องคนขับรถไฟจะทำงานอย่างต่อเนื่อง เบรกเกอร์วงจรควบคุมไฟและเสียงกริ่งเตือนภัยในห้องคนขับรถไฟ ในกรณีที่อุปกรณ์ชำรุดทำให้ไฟและเสียงกริ่งดับ คนขับสามารถปิดการใช้งานได้โดยการวาง MCB (เบรกเกอร์วงจรขนาดเล็ก) ไว้ที่ตำแหน่ง "ปิด" แม้จะมีอันตรายด้านความปลอดภัยที่เห็นได้ชัด แต่บางครั้งคนขับก็ใช้วิธีนี้เมื่อขับรถไฟผ่านช่วงที่มีเหตุการณ์ ACP ปลอมเกิดขึ้นบ่อยครั้ง[ 4 ]

ทั่วโลก

เยอรมนี

ข้อกำหนดB009 NBÜ Rev 3.1 กำหนดชุดเครื่องสถานะ แบบซ้อนกัน ในบท“Anlage 1: Phasen einer Zugfahrt“ซึ่งสะท้อนถึงกรณีการใช้งานที่หลากหลายมาก รวมถึงชานชาลา อุโมงค์ ฯลฯ และสามารถนำไปใช้กับรถไฟใต้ดิน รถราง และรถไฟฟ้าใต้ดิน (S-Bahn) ได้ เนื่องจากมีการดำเนินการที่เหมาะสมสำหรับทุกกรณีการใช้งานที่เกิดขึ้นในการขนส่งทางราง เครื่องสถานะเหล่านี้แสดงถึงความล้ำสมัยในเยอรมนี ขอแนะนำอย่างยิ่งให้นำไปใช้งานหรือปรับปรุงเพื่อหลีกเลี่ยงปัญหา[ 5 ]ที่เกิดขึ้นที่S-Bahn Rhine- Neckar

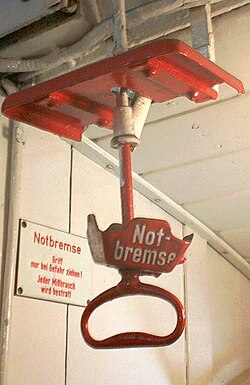

ในเยอรมนี รถโดยสาร “ต้องมีคันเบรกฉุกเฉินที่มองเห็นได้ง่ายและเข้าถึงได้” [ 6 ]อนุญาตให้รีเซ็ตเบรกฉุกเฉินได้[ 7 ]ใน รถไฟ S-Bahn (เช่น รุ่น 420, 423, 425, 480 หรือ 481) อนุญาตให้แสดงผลได้เฉพาะเมื่อใช้งานนอกชานชาลาเท่านั้น อย่างไรก็ตาม การใช้งาน เบรกฉุกเฉิน ของ S-Bahnในปัจจุบันยังไม่สะท้อนถึงเทคโนโลยีที่ทันสมัยในเยอรมนี[ 8 ]อย่างน้อยก็มีกรณีหนึ่งที่ล้มเหลวในการใช้งานจริงในปี 2015 [ 5 ]เนื่องจากคนขับหมดสติไปโดยสิ้นเชิง แต่ก็ยังเผลอไปกดอุปกรณ์เตือนภัยซึ่งแตกต่างจากระบบ NBÜ2004 ที่ใช้ในรถไฟทั่วไป เบรกจะไม่ทำงาน เนื่องจากเป็นเพียงไฟแสดงสถานะและเสียงเท่านั้น ขณะที่รถไฟกำลังวิ่งอยู่บนราง หากไม่มีการเปิดใช้งาน ATP หรือไม่มีการขับเร็วเกินกำหนด เหตุการณ์ที่อธิบายไว้อาจนำไปสู่การเสียชีวิตและความเสียหายอย่างร้ายแรง เนื่องจากผู้โดยสารสังเกตเห็นคนขับหมดสติ แต่ไม่สามารถหยุดรถไฟได้โดยการดึงคันเบรกฉุกเฉิน การใช้ NBÜ2004 ซึ่งใช้ในรถไฟภูมิภาคและรถไฟทางไกล จะสามารถป้องกันเหตุการณ์นี้ได้ โดยจะต้องมีการตอบสนองแบบ "เขียนทับ" ซึ่งโดยทั่วไปคือตำแหน่ง "FÜ" (เติม) ของคันเบรกอัตโนมัติ มิฉะนั้นคอมพิวเตอร์เบรกของรถไฟจะทำการเบรกฉุกเฉินหลังจาก 10 วินาที

อุปกรณ์สำหรับการควบคุมแบบโอเวอร์ไรด์ (NBÜ) นี้จำเป็นในอุโมงค์ที่สูงกว่า 1,000  เมตร สำหรับรถไฟภูมิภาค UIC 541-5 ไม่เพียงพอตั้งแต่ปี 2011 รถไฟทางไกลต้องติดตั้ง UIC 541-5 เป็นอย่างน้อย[ 9 ]ส่วนที่ห้ามหยุดจะทำเครื่องหมายด้วยแถบสีเหลืองบนป้ายกิโลเมตร รถไฟภูมิภาค ยกเว้นรถไฟแบบหลายยูนิต (MU) มักจะติดตั้ง NBÜ 2004 ซึ่งส่งผลให้มีการแสดงผลและหยุดชั่วคราวไม่กี่วินาทีต่อมาหากคนขับรถไฟไม่ตอบสนอง สำหรับDB Regioกฎสำหรับพนักงานจะระบุไว้ใน Ril 494 รถไฟทางไกลส่วนใหญ่ติดตั้งระบบ DB ซึ่งใช้สายควบคุม UIC 558 ซึ่งส่งผลให้เกิดความขัดแย้งกับระบบควบคุมประตูบางระบบ ดังนั้นจึงไม่ได้ใช้ในรถไฟภูมิภาค ในรถไฟแบบหลายยูนิต (MU) มักจะมีการใช้งานแบบพิเศษ

สำหรับรถราง เบรกฉุกเฉินก็จำเป็นเช่นกัน[ 10 ]ในอุโมงค์และส่วนรางที่ไม่มีพื้นที่ปลอดภัย การใช้เบรกฉุกเฉินนอกสถานีอาจทำให้รถรางหยุดที่ชานชาลาถัดไปแทนที่จะหยุดทันที[ 11 ]

อินเดีย

เบรกมือฉุกเฉินพร้อมคันเบรกสีแดง
ระบบเบรกฉุกเฉินบนรถไฟในอินเดีย

การดึงโซ่คือการดึงเชือกเพื่อเปิดใช้งานเบรกฉุกเฉินของรถไฟเพื่อหยุดรถไฟ ไม่ว่าจะเป็นกรณีฉุกเฉินจริง ๆ หรือ (บ่อยครั้ง) เป็นการดึงอย่างผิดกฎหมายเพื่อให้ใครบางคนขึ้นหรือลงจากรถไฟในเครือข่ายรถไฟอินเดีย[ 12 ]การดึงโซ่อย่างผิดกฎหมายเป็นปัญหาที่ร้ายแรงในรถไฟอินเดีย โดยผู้กระทำผิดจะทำเช่นนั้นเพื่อหยุดรถไฟโดยไม่กำหนดเวลาใกล้กับจุดหมายปลายทาง ซึ่งทำให้รถไฟล่าช้า บทลงโทษสำหรับการใช้สิ่งอำนวยความสะดวกนี้ในทางที่ผิด ได้แก่ ปรับ 1,000 รูปีและ/หรือจำคุกไม่เกินหนึ่งปี ในความพยายามที่จะปรับปรุงบริการ อดีตประธานาธิบดีของอินเดียดร. เอพีเจ อับดุล คาลามได้เสนอวิธีการอื่นที่ผู้โดยสารในกรณีฉุกเฉินสามารถสื่อสารกับพนักงานรักษาความปลอดภัยและคนขับรถไฟได้[ 13 ]

สหรัฐอเมริกา

คันเบรกฉุกเฉินบนรถไฟโดยสารBombardier รุ่นSounder เมืองซี แอตเติลรัฐวอชิงตัน

ในสหรัฐอเมริกา ไม่มีการใช้สายหยุดฉุกเฉิน สายใดๆ ที่มองเห็นได้ซึ่งวิ่งอยู่ภายในตัวรถไฟจะเรียกว่า "สายสื่อสาร" นี่เป็นวิธีการส่งสัญญาณไปยังผู้ควบคุมเครื่องยนต์ (ซึ่งในสหรัฐฯ เรียกว่า "วิศวกร") แตกต่างจากประเทศอื่นๆ สายนี้ไม่เคยมีไว้ให้ผู้โดยสารใช้ มันมีรหัสสัญญาณของตัวเอง คล้ายกับสัญญาณหวีดของเครื่องยนต์ คนขับที่ได้รับสัญญาณสื่อสารที่ผิดปกติหรือไม่สามารถระบุได้ อาจหยุดรถไฟ อาจเป็นการ "หยุดปกติ" หรือ "การใช้งานฉุกเฉิน" ตามดุลยพินิจของพวกเขา สัญญาณที่ยาวและต่อเนื่องมักจะกระตุ้นให้คนขับหยุดรถฉุกเฉิน วาล์วเบรกฉุกเฉินจะอยู่บนแผงกั้นภายในตัวรถถัดจากประตูท้ายเสมอ วาล์วเบรกฉุกเฉินจะมีแผ่นโลหะหรือพลาสติกใสปิดอยู่ โดยมีป้ายกำกับว่า "ฉุกเฉินเท่านั้น" บางครั้งก็มีด้ามจับสัญญาณสื่อสารอยู่บนแผงกั้นด้านในด้วย โดยมีป้ายกำกับว่า "สัญญาณ"

การเข้าใจผิดว่าสายสื่อสารคือเบรกฉุกเฉินอาจทำให้เกิดความสับสนเกี่ยวกับวิธีการทำงานของเบรกฉุกเฉินบนรถไฟของสหรัฐฯ เมื่อวาล์วเบรกฉุกเฉินเปิดออก อากาศทั้งหมดในระบบเบรกจะถูกระบายออก ยกเว้นอากาศในหัวรถจักรซึ่งติดตั้งเบรกที่ควบคุมแยกต่างหาก (เบรกอิสระ) จากเบรกของตู้โดยสาร ทำให้เบรกของตู้โดยสารทุกตู้เข้าสู่โหมดฉุกเฉินทันที เหมือนกับการแยกตู้โดยสารออกจากกัน แรงดันทั้งหมดที่มีอยู่ในถังปรับสมดุลจะไหลเข้าสู่ท่อเบรก ทำให้แรงดันไหลไปตามความยาวของขบวนรถและสั่งการให้เบรกของตู้โดยสารแต่ละตู้ทำงาน วิศวกรไม่จำเป็นต้องทำอะไร (หรือแม้แต่ทำไม่ได้) รถไฟจะหยุดไม่ว่าวิศวกรจะทำอะไร และไม่มีวิธีใดที่จะหยุดได้ เมื่อรถไฟหยุดแล้ว ระบบเบรกจะไม่เติมแรงดันจนกว่าวาล์วฉุกเฉินจะถูกปิด หมายความว่า สมาชิกในทีมงานรถไฟจะต้องค้นหาตำแหน่งวาล์วที่เปิดอยู่ และตรวจสอบให้แน่ใจว่าไม่มีปัญหาใด ๆ ที่จะทำให้การปล่อยเบรกและดำเนินการต่อไปเป็นอันตราย

การระบุวาล์วทำได้โดยการฟังเสียงลมที่รั่วออกมา ในรถไฟหลายขบวน (และแทบทุกขบวนที่สร้างหลังสงครามโลกครั้งที่ 2) สายสื่อสารจะอยู่ที่บริเวณทางเข้าออกเท่านั้น เว้นแต่ว่ารถไฟขบวนนั้นจะเป็นประเภทที่ไม่มีทางเข้าออก เช่น รถรับประทานอาหารหรือรถพักผ่อน ในรถไฟแอมแทร็กแบบใหม่ ระบบสื่อสารที่ใช้ลมได้ถูกเปลี่ยนเป็นระบบไฟฟ้า และใช้งานโดยการกดปุ่มที่อยู่บริเวณทางเข้าออก ระบบสื่อสารแบบเก่าได้ถูกแทนที่ด้วยวิทยุอย่างค่อยเป็นค่อยไป แม้ว่าวิทยุยังคงเป็นสิ่งจำเป็นสำหรับรถไฟโดยสารของสหรัฐฯ จนกระทั่งเมื่อไม่นานมานี้ วาล์วเบรกฉุกเฉินยังคงอยู่ที่ผนังกั้นด้านใน หรือในตำแหน่งมาตรฐานที่กำหนดโดยข้อบังคับด้านความปลอดภัย พนักงานประจำรถไฟจะต้องเดินไปตามความยาวของรถไฟและตรวจสอบความเสียหายใดๆ ขบวนรถจะต้องได้รับการตรวจสอบก่อนที่จะกลับมาให้บริการตามปกติ

ในห้องโดยสารของรถไฟฟ้ารางเบา เบรกฉุกเฉินมักจะเป็นปุ่มสีแดงขนาดใหญ่ ซึ่งพนักงานขับรถไฟเรียกว่า "ปุ่มเห็ด" ปุ่มนี้ยังทำหน้าที่เปิดใช้งานเบรกแม่เหล็กด้วย กลไกของเบรกฉุกเฉินอาจแตกต่างกันไปขึ้นอยู่กับการออกแบบของรถไฟ การเบรกฉุกเฉินของรถไฟ (ที่ไม่มีเบรกราง ) จะทำให้ความเร็วลดลงประมาณ1.5 เมตร/วินาที² (4.9 ฟุต/วินาที² )ระยะเบรกจะอยู่ที่ประมาณ250 เมตร (820 ฟุต)ที่ ความเร็ว 100 กิโลเมตร/ชั่วโมง (62 ไมล์/ชั่วโมง)และ600 เมตร (2,000 ฟุต)ที่ความเร็ว160 กิโลเมตร/ชั่วโมง (99 ไมล์/ชั่วโมง)รถไฟความเร็วสูงมักติดตั้งเบรกแม่เหล็กที่ราง ซึ่งสามารถเพิ่มความเร็วได้ประมาณ 0.3 ม./วินาที²และให้ระยะเบรกประมาณ850 ม. (2,790 ฟุต)ที่ ความเร็ว 200 กม./ชม. (120 ไมล์/ชม.)และ1,900 ม. (6,200 ฟุต)ที่ความเร็ว 300 กม./ชม. (190 ไมล์/ชม.) [ 14 ]

สหราชอาณาจักร

ระบบเบรกฉุกเฉินถูกนำมาใช้ในสหราชอาณาจักรโดยพระราชบัญญัติการควบคุมทางรถไฟปี 1868มาตรา 22 ระบุว่า "รถไฟทุกขบวนที่วิ่งเป็นระยะทางมากกว่า 20  ไมล์โดยไม่หยุด จะต้องมีวิธีการสื่อสารระหว่างผู้โดยสารและพนักงานของบริษัทที่รับผิดชอบรถไฟ" ในตอนแรก วิธีการสื่อสารนี้คือเชือกที่วิ่งไปตามความยาวของรถไฟในระดับหลังคาด้านนอกตู้โดยสาร เชื่อมต่อกับกระดิ่งบนหัวรถจักร เมื่อการใช้เบรกอัตโนมัติถูกบังคับใช้ในพระราชบัญญัติการควบคุมทางรถไฟปี 1889อุปกรณ์จึงได้รับการปรับปรุงเพื่อให้สามารถใช้งานเบรกได้ อย่างไรก็ตาม คำว่า "เชือกสื่อสาร" ยังคงใช้กันอยู่ จนกระทั่งถึงทศวรรษ 1970 "เชือก" (ในเวลานั้นเป็นโซ่) ยังคงถูกใช้ ซึ่งวิ่งไปตามความยาวของตู้โดยสารและเชื่อมต่อกับวาล์วที่ปลายด้านหนึ่งซึ่งจะเปิดท่อเบรก ส่วนของโซ่ที่โผลออกมาจะทาสีแดง ส่วนที่ขดอยู่ด้านหลังผนังจะทาสีดำ ระบบถูกออกแบบมาเพื่อให้เมื่อโซ่สีดำถูกดึงออกมา มันจะไม่หดกลับเข้าไป เพื่อระบุว่าโซ่เส้นใดในตู้โดยสารนั้นถูกดึงวาล์วผีเสื้อที่ด้านข้างของตู้โดยสารใช้สำหรับรีเซ็ตเบรก และยังช่วยให้พนักงานประจำรถไฟมองเห็นได้ง่ายว่าเชือกถูกดึงในตู้โดยสารใด การออกแบบในภายหลังใช้คันโยกที่ทำงานโดยการดึงลง รุ่นล่าสุดใช้ปุ่มที่เชื่อมต่อกับระบบ PassComm ในรถไฟสมัยใหม่ที่มีประตูเลื่อน ไฟแสดงสถานะตัวถัง (BIL) ซึ่งโดยปกติใช้แสดงว่าประตูในตู้โดยสารเปิดอยู่ จะกะพริบเมื่อมีการใช้เบรก

การดึงโซ่สัญญาณเตือนภัยบนรถไฟอังกฤษจะดึงคันโยกที่เชื่อมต่อกับแผ่นปิดท่อเบรก การดึงสัญญาณเตือนภัยจะทำให้ลูกสูบทำงาน ทำให้แผ่นปิดเปิดออกและอากาศทั้งหมดถูกดันออกจากท่ออากาศ บังคับให้เบรกทำงาน ในห้องคนขับ จะมีเสียงกริ่งและไฟแจ้งเตือนว่าสัญญาณเตือนภัยทำงานแล้ว ในตู้โดยสารของพนักงานรักษาความปลอดภัย จะเห็นได้จากวาล์วที่แสดงการสูญเสียแรงดันในท่อเบรก ในสหราชอาณาจักร มีโทษปรับ (ระดับ 3 ตามมาตราฐาน: สูงถึง 1,000 ปอนด์ ณ ปี 2018) สำหรับการดึงโซ่สัญญาณเตือนภัยโดยไม่มีเหตุผลอันสมควร[ 15 ]

แทนที่

ในขบวนรถไฟ ส่วนใหญ่ ที่สร้างขึ้นตั้งแต่ปี 1980 เป็นต้นมา จะมีการติดตั้งคันโยกสื่อสารผู้โดยสาร (หรือ PassComm) ซึ่งจะส่งสัญญาณเตือนไปยังห้องคนขับเมื่อมีการใช้งาน หากรถไฟไม่ได้อยู่ในสถานที่ปลอดภัย (เช่น ในอุโมงค์หรือบนสะพาน) คนขับจะมีเวลาประมาณสามวินาทีในการกดปุ่มเพื่อยกเลิกสัญญาณเตือนก่อนที่เบรกจะทำงานโดยอัตโนมัติ คนขับยังสามารถพูดคุยกับผู้ที่ดึงคันโยกผ่านอินเตอร์คอมที่ติดตั้งอยู่ข้างคันโยกได้อีกด้วย ในรถไฟรุ่นใหม่ ระบบนี้มีประโยชน์อย่างยิ่ง เนื่องจาก PassComm ต้องใช้งานง่ายและเข้าถึงได้ง่ายกว่ามากเนื่องจากข้อกำหนดด้านการเข้าถึง อย่างไรก็ตาม สิ่งนี้ก็ทำให้เกิดการกดใช้งานโดยไม่ตั้งใจได้ง่ายขึ้นเช่นกัน ในรถไฟรุ่นใหม่บางขบวน PassComm ในห้องน้ำสำหรับผู้พิการจะติดตั้งในลักษณะที่มักจะสับสนกับประตูหรือปุ่มควบคุมการกดชักโครก ซึ่งบางครั้งนำไปสู่การกดใช้งานโดยไม่ตั้งใจ ด้วยเหตุนี้ ในรถไฟบางรุ่น เช่นClass 180แผงสัญญาณเตือนที่ติดตั้งในห้องน้ำจะไม่สั่งการให้เบรกของรถไฟทำงาน แต่จะแจ้งเตือนพนักงานประจำรถไฟถึงเหตุฉุกเฉินเท่านั้น

รถไฟใต้ดินลอนดอน

เมื่อรถไฟใต้ดินลอนดอนเริ่มปรับเปลี่ยนขบวนรถไฟให้มีคนขับเพียงคนเดียวในช่วงทศวรรษ 1970 และ 1980 ระบบเบรกฉุกเฉินแบบเดิมถูกแทนที่ด้วยระบบเตือนภัยและระบบสื่อสารกับผู้โดยสาร ในระบบรุ่นก่อนๆ เบรกจะไม่ทำงานโดยอัตโนมัติ (อยู่ภายใต้การควบคุมของคนขับ) ในขณะที่ระบบรุ่นหลังๆ มีระบบควบคุมเบรกอัตโนมัติดังที่กล่าวมาแล้วข้างต้น ในระบบรุ่นเก่า จะมีป้ายบอกตำแหน่งที่มีเครื่องหมายตกใจแสดงอยู่เมื่อออกจากสถานีแต่ละแห่ง ณ จุดที่ท้ายขบวนรถไฟจะไม่อยู่ที่ชานชาลาอีกต่อไป โดยปกติแล้ว หากสัญญาณเตือนดังขึ้นก่อนถึงป้าย คนขับจะหยุดรถไฟ และหากไม่เป็นเช่นนั้นก็จะวิ่งต่อไปยังสถานีถัดไป ป้ายเหล่านี้ถูกแทนที่ด้วยป้ายนับจำนวนตู้รถไฟที่อยู่เลยปลายชานชาลาไปแล้ว ตัวอย่างเช่น ในสายที่มีรถไฟหกตู้ ป้ายจะแสดง 1, 2, 3, 4, 5, 6 เมื่อรถไฟหยุดแล้ว ป้ายเหล่านี้จะช่วยให้คนขับเห็นว่ารถไฟส่วนใดอยู่ที่ชานชาลาแล้ว ด้วยความช่วยเหลือจากการสื่อสารกับผู้โดยสารและเจ้าหน้าที่สถานีที่พร้อมให้บริการ คนขับรถไฟสามารถตัดสินใจได้ว่าจะจัดการกับสถานการณ์นั้นอย่างไร ขับต่อไปยังสถานีถัดไป หรืออาจจะถอยกลับเข้าสถานี (หลังจากปรึกษากับเจ้าหน้าที่ควบคุมเส้นทางและใช้มาตรการความปลอดภัยที่เหมาะสม) ในช่วงฤดูร้อนที่มีอากาศร้อน ผู้โดยสารจะได้รับคำเตือนไม่ให้ใช้สัญญาณเตือนภัยฉุกเฉินหากรู้สึกไม่สบาย เนื่องจากอาจทำให้รถไฟล่าช้าและทำให้ปัญหารุนแรงขึ้น พวกเขาจะได้รับคำแนะนำให้ลงจากรถไฟที่สถานีถัดไปและออกไปรับอากาศบริสุทธิ์หรือดื่มเครื่องดื่มเย็นๆ แทน

รัสเซีย

ในรถไฟรัสเซียโดยทั่วไปจะมีเบรกฉุกเฉินที่เรียกว่า "วาล์วหยุด" ( ภาษารัสเซีย: стоп-кран ) ในรถไฟไฟฟ้าและรถไฟประเภทอื่น ๆ มักจะติดตั้งอยู่ใกล้ประตู และบางครั้งก็อยู่ตรงกลางตู้โดยสารด้วย วาล์วหยุดมักจะมีด้ามจับสีแดงที่โดดเด่น การหมุนด้ามจับลง (ทวนเข็มนาฬิกา) ประมาณ 90 องศา จะทำให้ เบรก แบบใช้ลมทำงาน เนื่องจากแรงดันในระบบเบรกอากาศมาตรฐานลดลง แม้ว่าระบบนี้จะดั้งเดิมและไม่สามารถยกเลิกได้ แต่ก็มีประสิทธิภาพคล้ายกับการทำงานของเบรกในรถไฟทั่วไป และจะไม่ล้มเหลวในสภาวะฉุกเฉิน ระบบที่ซับซ้อนกว่าอาจไม่สามารถเบรกได้อย่างรวดเร็วเมื่อจำเป็น หรือในระหว่างที่การสื่อสารล้มเหลว การเบรกฉุกเฉินค่อนข้างเสี่ยง เป็นอันตรายต่อผู้โดยสาร และมีความเสี่ยงต่อการบาดเจ็บของผู้โดยสารหากเบรกด้วยความเร็วสูง ดังนั้น การใช้วาล์วหยุดโดยไม่มีเหตุผลอันสมควรจึงเป็นสิ่งต้องห้ามและอาจนำไปสู่การปรับได้ ขึ้นอยู่กับสถานการณ์และผลที่ตามมา เจ้าหน้าที่อาจจับกุมบุคคลที่ใช้เบรกหยุดอย่างไม่ถูกต้องได้

รถไฟใต้ดิน

ในรถไฟใต้ดิน การตกรางมักจะอันตรายน้อยกว่า (ความเร็วต่ำกว่า รถไฟไม่สามารถพลิกคว่ำในอุโมงค์ได้ เป็นต้น) การหยุดรถในอุโมงค์เป็นอันตรายหากเกิดไฟไหม้ การใช้ทางออกฉุกเฉินอาจนำไปสู่การถูกไฟฟ้าดูดจากรางที่สาม (โดยทั่วไปมีกระแสไฟฟ้า 825 โวลต์ DC) ดังนั้น แม้ในกรณีฉุกเฉิน พนักงานขับรถจึงพยายามไปถึงสถานีถัดไป ด้วยเหตุนี้ จึงไม่มีเบรกฉุกเฉินที่ผู้โดยสารมองเห็นได้โดยตรง อย่างไรก็ตาม มีวาล์วหยุดที่ซ่อนอยู่และระบบควบคุมรถไฟที่เรียบง่าย ทำให้แต่ละตู้โดยสารสามารถทำงานได้เองเมื่อจำเป็น ในกรณีฉุกเฉิน มีที่จับควบคุมประตู (ที่ผู้โดยสารมองเห็นได้) ซึ่งมีไว้เพื่อให้ประตูรถไฟแบบใช้ลมสามารถเปิดได้โดยการลดแรงดันอากาศ รถไฟใต้ดินมีกลไกและสัญญาณเตือนที่ป้องกันไม่ให้รถไฟเคลื่อนที่หากประตูเปิดอยู่ และจะแจ้งเตือนคนขับหรือสั่งการเบรกหากประตูเปิดขณะที่รถไฟกำลังเคลื่อนที่ บทลงโทษสำหรับการใช้ที่จับเปิดประตูฉุกเฉินในทางที่ผิดนั้นคล้ายกับบทลงโทษสำหรับการใช้วาล์วหยุดในทางที่ผิด

ญี่ปุ่น

สวิตช์รีเซ็ต EB ในรถไฟEMU ซีรีส์ 221 ของ JR West

ในรถไฟโดยสารและรถไฟขนส่งสินค้าของญี่ปุ่นหลายขบวน มีสวิตช์รีเซ็ตเบรกฉุกเฉิน (EB reset switch) ซึ่งจะทำงานโดยมีเสียงกริ่งดังขึ้นและไฟที่สวิตช์รีเซ็ตเบรกฉุกเฉินจะสว่างขึ้น เมื่อคนขับไม่ได้ใช้งานอุปกรณ์ควบคุมภายใน 60 วินาทีหลังจากใช้งานครั้งสุดท้าย (30 วินาทีในสายอาโอนามิและ 40 วินาทีใน สาย JR คิวชู ) หากไม่กดสวิตช์รีเซ็ตเบรกฉุกเฉินภายใน 5 วินาทีหลังจากที่สวิตช์ทำงาน ระบบเบรกฉุกเฉินจะทำงานโดยอัตโนมัติเพื่อป้องกันอุบัติเหตุที่เกิดจากความผิดพลาดของคนขับหรือเมื่อคนขับหมดสติ นอกจากนี้ ยังมีปุ่มสีแดงและ/หรือคันโยกควบคุมเบรกฉุกเฉินในห้องคนขับ เพื่อให้คนขับสามารถใช้งานเบรกฉุกเฉินได้ด้วยตนเอง ซึ่งสามารถใช้งานได้เช่นกัน (เหมือนกับคันโยกนิรภัย ) เมื่อคนขับรู้สึกไม่สบายหรือหมดสติในรถไฟที่ไม่มีสวิตช์รีเซ็ตเบรกฉุกเฉิน บริเวณใกล้ประตูรถไฟจะมีสายเบรกฉุกเฉินเพื่อให้ผู้โดยสารสามารถหยุดรถไฟได้ในกรณีฉุกเฉิน

การส่งสัญญาณภายนอก

ในสหรัฐอเมริกา สัญญาณหยุดที่เป็นที่ยอมรับกันโดยทั่วไปคือการโบกมือเป็นแนวนอนไปมาในระยะแขนและตั้งฉากกับรางรถไฟ (โดยควรโบกมือลงเพื่อแยกแยะจากการทักทายธรรมดา) สามารถทำได้โดยใช้สิ่งของ (เช่น ไฟหรือธง) หรือใช้มือเปล่าก็ได้ ในภาษาเฉพาะของวงการรถไฟสหรัฐฯ เรียกว่า "washout" หรือ "washing out" หรือ "signing down" ซึ่งหมายถึงการหยุดทันที หากคนขับมองเห็นได้ไม่ชัด หรือรู้สึกว่าจำเป็น พวกเขาก็จะหยุดรถฉุกเฉิน คนขับได้รับการฝึกฝนให้ตีความการโบกมือหรือส่งสัญญาณอย่างเร่งด่วนจากบุคคลใกล้รางรถไฟว่าเป็นสัญญาณเตือนถึงอันตราย ซึ่งอาจต้องหยุดรถทันที ขึ้นอยู่กับสถานการณ์เฉพาะหน้า

รูปภาพ

อ่านเพิ่มเติม

  • ฮอลล์, สแตนลีย์ (1989). อันตรายบนเส้นทาง . เอียน อัลลัน.
