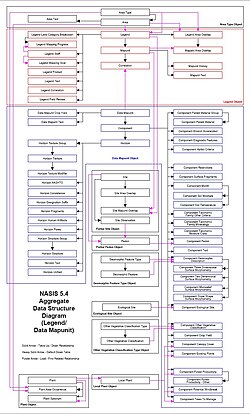

แผนภาพโครงสร้างข้อมูล ( DSD ) คือการแสดงภาพ ของ แบบจำลองข้อมูลประเภทหนึ่งที่ประกอบด้วย เอนทิตี ความสัมพันธ์ ระหว่าง เอนทิตี และข้อจำกัดต่างๆที่กำหนดไว้ เป็นทางเลือกที่เก่ากว่าสำหรับแบบจำลองเอนทิตี-ความสัมพันธ์

องค์ประกอบพื้นฐานของแผนภาพโครงสร้างข้อมูล (DSD) คือกล่องสี่เหลี่ยมที่แทนเอนทิตี และสัญลักษณ์ลูกศรที่แทนความสัมพันธ์ แผนภาพโครงสร้างข้อมูลมีประโยชน์มากที่สุดสำหรับการบันทึกเอนทิตีข้อมูลที่ซับซ้อน

แผนภาพโครงสร้างข้อมูลเป็นแผนภาพประเภทหนึ่งที่ใช้ในการแสดงโครงสร้างของ องค์ประกอบ ข้อมูลในพจนานุกรมข้อมูลแผนภาพโครงสร้างข้อมูลเป็นทางเลือกเชิงกราฟิกแทน ข้อกำหนด องค์ประกอบภายในรายการพจนานุกรมข้อมูลดังกล่าว^{[ 1 ]}

แผนภาพโครงสร้างข้อมูล (Data Structure Diagrams: DSDs) เป็นต้นแบบของ แบบจำลองความสัมพันธ์ระหว่างเอน ทิตี ( Entity-Relationship Model: E-R Model) ใน DSDs คุณลักษณะจะถูกระบุไว้ภายในกล่องของเอนทิตี แทนที่จะอยู่นอกกล่อง ในขณะที่ความสัมพันธ์จะถูกวาดเป็นกล่องที่ประกอบด้วยคุณลักษณะซึ่งระบุข้อจำกัดที่เชื่อมโยงเอนทิตีเข้าด้วยกัน DSDs แตกต่างจาก E-R Model ตรงที่ E-R Model เน้นความสัมพันธ์ระหว่างเอนทิตีที่แตกต่างกัน ในขณะที่ DSDs เน้นความสัมพันธ์ขององค์ประกอบภายในเอนทิตีเดียวกัน

มีรูปแบบการแสดงแผนภาพโครงสร้างข้อมูลหลายแบบ โดยความแตกต่างที่เห็นได้ชัดอยู่ที่วิธีการกำหนดจำนวนสมาชิกในกลุ่มซึ่งมีให้เลือกใช้ระหว่างหัวลูกศร หัวลูกศรกลับหัว ( รูปตีนกา ) หรือการแสดงจำนวนสมาชิกด้วยตัวเลข

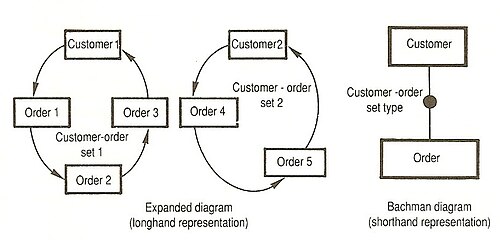

แผนภาพ Bachman เป็นแผนภาพโครงสร้างข้อมูลประเภทหนึ่ง^{[ 2 ]}และใช้ในการออกแบบข้อมูลด้วยแบบจำลอง "ตรรกะ" แบบเครือข่ายหรือเชิงสัมพันธ์ โดยแยกแบบจำลองข้อมูลออกจากวิธีการจัดเก็บข้อมูลในระบบ แบบจำลองนี้ตั้งชื่อตามCharles Bachman ผู้บุกเบิกฐานข้อมูล และส่วนใหญ่ใช้ในการออกแบบซอฟต์แวร์คอมพิวเตอร์

ในแบบจำลองเชิงสัมพันธ์ ความสัมพันธ์คือการรวมกลุ่มของคุณลักษณะที่ขึ้นอยู่กับฟังก์ชัน อย่างสมบูรณ์และไม่ ขึ้นอยู่กับฟังก์ชันของคีย์ทุกตัวในความสัมพันธ์นั้น การเชื่อมโยงระหว่างความสัมพันธ์จะขึ้นอยู่กับคุณลักษณะที่สอดคล้องกัน สำหรับแต่ละความสัมพันธ์ จะต้องวาดรูปสี่เหลี่ยมผืนผ้า และแสดงการเชื่อมโยงแต่ละอย่างด้วยเส้นที่เชื่อมต่อความสัมพันธ์เหล่านั้น บนขอบของแต่ละเส้นจะมีลูกศรแสดงความสัมพันธ์แบบ1 ต่อn , 1 ต่อ 1และnต่อnซึ่งแบบหลังสุดจะต้องหลีกเลี่ยงและแทนที่ด้วยการเชื่อมโยงแบบ 1 ต่อ n จำนวน 2 (หรือมากกว่า) ครั้ง

วิกิมีเดียคอมมอนส์มีสื่อที่เกี่ยวข้องกับแผนภาพโครงสร้างข้อมูล

• แผนภาพโครงสร้างควบคุม
• แผนภาพการไหลของข้อมูล
• แผนภาพความสัมพันธ์ระหว่างเอนทิตี
• ภาษาสร้างแบบจำลองรวม

• Charles W. Bachmanแผนภาพโครงสร้างข้อมูลฐานข้อมูล, 1969, 1(2):4–10.
• ทอม เดอมาร์โคการวิเคราะห์เชิงโครงสร้างและการกำหนดคุณสมบัติของระบบ ISBN 0-13-854380-1สำนักพิมพ์ Prentice Hall. 11 พฤษภาคม 2522.
• เอ็ดเวิร์ด ยัวร์ดอนการวิเคราะห์เชิงโครงสร้างสมัยใหม่ ISBN 0-13-598624-9สำนักพิมพ์ Prentice Hall. 1 สิงหาคม 1988; ปัจจุบันมีให้บริการในรูปแบบ Structured Analysis Wikiแล้ว
