เรือลาดตระเวนชั้นEclipse

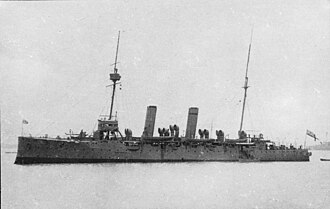

 เอชเอ็มเอสทัลบอต | |
| ภาพรวมของชั้นเรียน | |
|---|---|
| ชื่อ | คลาสEclipse |
| ผู้ปฏิบัติงาน |  ราชนาวี |
| นำหน้าโดย | คลาสแอสเทรีย |
| สืบทอดโดย | ชนชั้นที่หยิ่งยโส |
| สร้าง | 1893–1898 |
| อยู่ในค่าคอมมิชชั่น | ค.ศ. 1897–1921 |
| สมบูรณ์ | 9 |
| ทิ้งแล้ว | 9 |
| ลักษณะทั่วไป | |
| พิมพ์ | เรือลาดตระเวนป้องกัน |
| การเคลื่อนย้าย | 5,600 ตัน (5,690 ตัน) |
| ความยาว | 350 ฟุต (106.7 เมตร) |
| บีม | 53 ฟุต 6 นิ้ว (16.3 เมตร) |
| ร่าง | 20 ฟุต 6 นิ้ว (6.25 เมตร) |
| กำลังไฟฟ้าที่ติดตั้ง | |
| ระบบขับเคลื่อน | เพลา 2 อัน, เครื่องยนต์ไอน้ำแบบขยายตัวสามเท่าแบบกลับหัว 2 เครื่อง |
| ความเร็ว | 18.5 นอต (34.3 กม./ชม.; 21.3 ไมล์/ชม.) |
| คอมพลีเมนต์ | 450 |
| อาวุธยุทโธปกรณ์ |
|
| เกราะ |
|
เรือลาดตระเวนชั้นEclipseเป็นเรือลาดตระเวนป้องกันชั้นสองจำนวน 9 ลำที่สร้างขึ้นสำหรับกองทัพเรืออังกฤษในช่วงกลางทศวรรษ 1890
การออกแบบและคำอธิบาย
เรือเหล่านี้เป็นรุ่นที่ขยายและปรับปรุงจากเรือชั้นAstraea รุ่นก่อนหน้า เรือ ชั้น Eclipseมีความยาวโดยรวม 373 ฟุต (113.7 เมตร) มีความกว้าง 53 ฟุต 6 นิ้ว (16.31 เมตร) และกินน้ำลึก 20 ฟุต 6 นิ้ว (6.2 เมตร) มีระวางขับน้ำ 5,600 ตัน (5,700 ตัน) เมื่อบรรทุกปกติ เพื่อลดการเกาะติดของสิ่งมีชีวิตในทะเล ตัวเรือจึงหุ้มด้วยไม้และทองแดง ลูกเรือประกอบด้วยนายทหารและพลทหาร 450 นายความสูงเมตาเซนตริก ของเรือ อยู่ที่ประมาณ 3 ฟุต (0.9 เมตร) [ 1 ]
เรือ ชั้น Eclipseขับเคลื่อนด้วยเครื่องยนต์ไอน้ำแบบสามสูบกลับหัว สองเครื่อง โดยใช้ไอน้ำที่ผลิตจากหม้อไอ น้ำทรงกระบอกแปดเครื่อง ที่ความดัน 155 psi (1,069 kPa ; 11 kgf/cm² )หากใช้แรงดันน้ำปกติ หม้อไอน้ำจะผลิตไอน้ำได้เพียงพอสำหรับสร้างกำลัง 8,000 แรงม้า (6,000 kW) และทำความเร็วได้ 18.5 นอต (34.3 กม./ชม.; 21.3 ไมล์/ชม.) หากใช้แรงดันน้ำแบบบังคับกำลังที่ได้จะอยู่ที่ 9,600 แรงม้า (7,200 kW) และความเร็ว 19.5 นอต (36.1 กม./ชม.; 22.4 ไมล์/ชม.) ระหว่างการทดสอบในทะเลเรือทุกลำที่บรรทุกน้ำหนักเบาทำได้เกินกว่าข้อกำหนดและทำความเร็วสูงสุดได้ถึง 20 นอต (37 กม./ชม.; 23 ไมล์/ชม.) พวกเขาสามารถบรรทุกถ่านหินได้สูงสุด 1,075 ตัน (1,092 ตัน) [ 2 ]
เรือบรรทุก ปืนขนาด 6 นิ้ว (152 มม.) ลำกล้อง 40 จำนวน 5 กระบอกที่ยิงเร็ว (QF) ติดตั้งบนแท่นเดี่ยวที่ได้รับการป้องกันด้วยโล่ปืน ปืนหนึ่งกระบอกติดตั้งบนดาดฟ้า ด้านหน้า สองกระบอกบนดาดฟ้าท้าย เรือ และอีกหนึ่งคู่ติดตั้งอยู่ตรงข้ามสะพานเดินเรือ[ 3 ]พวกมันยิงกระสุนหนัก 100 ปอนด์ (45 กก.) ด้วยความเร็วปากกระบอกปืน 2,205 ฟุต/วินาที (672 ม./วินาที) [ 4 ]อาวุธรองประกอบด้วยปืนขนาด 4.7 นิ้ว (120 มม.) ลำกล้อง 40 จำนวน 6 กระบอก สามกระบอกในแต่ละด้านกระสุนหนัก 45 ปอนด์ (20.4 กก.) ของพวกมันถูกยิงด้วยความเร็วปากกระบอกปืน 2,125 ฟุต/วินาที (648 ม./วินาที) [ 5 ]
การป้องกันเรือตอร์ปิโดนั้นประกอบด้วย ปืน QF 12-pounder 12 cwt จำนวน 8 กระบอก [หมายเหตุ 1 ] และ ปืน Hotchkissขนาด 47 มิลลิเมตร (1.9 นิ้ว) 3 ปอนด์ จำนวน 6 กระบอก ปืน 12 ปอนด์จำนวน 4 กระบอกติดตั้งอยู่ที่ด้านข้างของตัวเรือทั้งด้านหน้าและด้านหลัง ในขณะที่ปืนอีก 4 กระบอกที่เหลือติดตั้งแทรกอยู่ระหว่างปืนขนาด 4.7 นิ้ว ปืน 3 ปอนด์ติดตั้งอยู่ที่ดาดฟ้าต่อสู้โดยติดตั้ง 3 กระบอกในแต่ละดาดฟ้า[ 6 ]ปืน 12 ปอนด์ยิงกระสุนขนาด 3 นิ้ว (76 มิลลิเมตร) หนัก 12.5 ปอนด์ (5.7 กิโลกรัม) ด้วยความเร็วปากกระบอกปืน 2,359 ฟุต/วินาที (719 เมตร/วินาที) [ 7 ]เรือยังติดตั้งท่อตอร์ปิโดขนาด 18 นิ้ว จำนวน 3 ท่อ โดยมีท่อใต้น้ำ 1 ท่อในแต่ละด้านและท่อเหนือน้ำ 1 ท่อที่ท้ายเรือ[ 8 ]กระสุนปืนประกอบด้วยกระสุนขนาด 6 นิ้ว 200 นัดต่อปืนหนึ่งกระบอก กระสุนขนาด 4.7 นิ้ว 250 นัดต่อปืนหนึ่งกระบอก กระสุนขนาด 12 ปอนด์ 300 นัดต่อปืนหนึ่งกระบอก และกระสุนขนาด 3 ปอนด์ 500 นัดต่อปืนหนึ่งกระบอก เรือแต่ละลำยังบรรทุกตอร์ปิโดอีก 10 ลูก ซึ่งคาดว่ามี 4 ลูกสำหรับท่อด้านข้างเรือแต่ละท่อ และ 2 ลูกสำหรับท่อท้ายเรือ[ 9 ]
ระหว่างปี พ.ศ. 2446 ถึง พ.ศ. 2448 เรือทุกลำในชั้นนี้ ยกเว้นเรือ Eclipseได้เปลี่ยนอาวุธผสมเป็นอาวุธที่มีมาตรฐานเดียวกันมากขึ้น คือ ปืนขนาด 6 นิ้ว จำนวน 11 กระบอก ปืนขนาด 12 ปอนด์ จำนวน 9 กระบอก และปืนขนาด 3 ปอนด์ จำนวน 7 กระบอก[ 10 ]
การป้องกันหลักของ เรือชั้น Eclipseคือดาดฟ้าหุ้มเกราะลาดเอียง ซึ่งมีความหนาตั้งแต่ 1.5 ถึง 3 นิ้ว (38 ถึง 76 มม.) โดยส่วนที่ลาดเอียงมีความหนา 2.5 นิ้ว (64 มม.) ครอบคลุมพื้นที่ 6 นิ้วเหนือระดับน้ำถึง 5 ฟุต (1.5 ม.) ใต้ระดับน้ำ เครื่องยนต์ได้รับการป้องกันด้วยฝาปิดหุ้มเกราะหนา 6 นิ้วที่ยื่นออกมาเหนือดาดฟ้าหุ้มเกราะ แผ่นป้องกันปืนสำหรับปืนขนาด 6 นิ้วมีความหนา 3 นิ้ว และเกราะของหอควบคุมมีความหนา 6 นิ้ว[ 6 ]
เรือ
| ชื่อ | อู่ต่อเรือ[ 10 ] | วางลง[ 10 ] | เปิดตัว[ 10 ] | เสร็จสมบูรณ์[ 10 ] | โชคชะตา[ 10 ] |
|---|---|---|---|---|---|
| คราส | อู่ต่อเรือพอร์ตสมัธ | 11 ธันวาคม พ.ศ. 2436 | 19 กรกฎาคม พ.ศ. 2437 | 23 มีนาคม พ.ศ. 2440 | ขายเป็นเศษเหล็ก เดือนสิงหาคม ปี 1921 |
| ไดอาน่า | บริษัท แฟร์ฟิลด์ ชิปบิลดิ้ง แอนด์ เอ็นจิเนียริ่งโกแวน | 13 สิงหาคม พ.ศ. 2437 | 5 ธันวาคม พ.ศ. 2438 | 15 มิถุนายน พ.ศ. 2440 | ขายเป็นเศษเหล็ก เมื่อวันที่ 1 กรกฎาคม 1920 |
| ดิโด | บริษัท ลอนดอน แอนด์ กลาสโกว์ ชิปบิลดิ้ง โกแวน | 30 สิงหาคม พ.ศ. 2437 | 20 มีนาคม พ.ศ. 2439 | 10 พฤษภาคม 2441 | ขายเป็นเศษเหล็ก เมื่อวันที่ 16 ธันวาคม พ.ศ. 2469 |
| ดอริส | บริษัทก่อสร้างและอาวุธยุทโธปกรณ์ทางทะเลบาร์โรว์-อิน-เฟอร์เนส | 29 สิงหาคม พ.ศ. 2437 | 3 มีนาคม พ.ศ. 2439 | 18 พฤศจิกายน พ.ศ. 2440 | ขายเป็นเศษเหล็ก เมื่อวันที่ 2 กุมภาพันธ์ 1919 |
| ไอซิส | บริษัท ลอนดอน แอนด์ กลาสโกว์ เอ็นจิเนียริ่ง โกแวน | 30 มกราคม พ.ศ. 2438 | 27 มิถุนายน พ.ศ. 2439 | 10 พฤษภาคม 2441 | ขายเป็นเศษเหล็ก เมื่อวันที่ 26 กุมภาพันธ์ 1920 |
| จูโน | บริษัทก่อสร้างและอาวุธยุทโธปกรณ์ทางทะเล บาร์โรว์ | 22 มิถุนายน พ.ศ. 2438 | 18 พฤศจิกายน พ.ศ. 2438 | 16 มิถุนายน พ.ศ. 2440 | ขายเป็นเศษเหล็ก เมื่อวันที่ 26 กุมภาพันธ์ 1920 |
| มินerva | อู่ต่อเรือแชทแฮม | 4 ธันวาคม พ.ศ. 2436 | 23 กันยายน พ.ศ. 2438 | 4 กุมภาพันธ์ พ.ศ. 2440 | ขายเป็นเศษเหล็ก เมื่อวันที่ 5 ตุลาคม 1920 |
| ทัลบอต | อู่ต่อเรือเดวอนพอร์ต | 5 มีนาคม พ.ศ. 2437 | 25 เมษายน พ.ศ. 2438 | 15 กันยายน พ.ศ. 2439 | ขายเป็นเศษเหล็ก เมื่อวันที่ 6 ธันวาคม พ.ศ. 2464 |
| ดาวศุกร์ | บริษัท แฟร์ฟิลด์ ชิปบิลดิ้ง แอนด์ เอ็นจิเนียริ่ง | 28 มิถุนายน พ.ศ. 2437 | 5 กันยายน พ.ศ. 2438 | 9 พฤศจิกายน พ.ศ. 2440 | ขายเป็นเศษเหล็ก เมื่อวันที่ 22 กันยายน 1921 |
หมายเหตุ
- ^ "Cwt" เป็นตัวย่อของ hundredweightโดย 12 cwt หมายถึงน้ำหนักของปืน
