เค้าโครงแผนที่
การจัดวางแผนที่หรือที่เรียกว่าองค์ประกอบแผนที่หรือการจัดวางหน้า (แผนที่ศาสตร์) คือส่วนหนึ่งของการออกแบบแผนที่ที่เกี่ยวข้องกับการประกอบองค์ประกอบแผนที่ต่างๆ บนหน้ากระดาษ ซึ่งอาจรวมถึงภาพแผนที่เอง พร้อมด้วยชื่อเรื่อง คำอธิบายสัญลักษณ์ ตัวบ่งชี้มาตราส่วน แผนที่ย่อย และองค์ประกอบอื่นๆ การจัดวางแผนที่ใช้หลักการคล้ายกับการจัดวางหน้าในงานออกแบบกราฟิกเช่น ความสมดุลเกสตัลต์และลำดับชั้นทางสายตาคำว่าองค์ประกอบแผนที่ยังใช้สำหรับการประกอบคุณลักษณะและสัญลักษณ์ภายในภาพแผนที่เอง ซึ่งอาจทำให้เกิดความสับสนได้ กระบวนการทั้งสองนี้มีหลักการออกแบบร่วมกันอยู่บ้าง แต่เป็นขั้นตอนที่แตกต่างกันในทางปฏิบัติ หลักการออกแบบการจัดวางที่คล้ายกันนี้ใช้กับแผนที่ที่ผลิตในสื่อต่างๆ ตั้งแต่แผนที่ติดผนังขนาดใหญ่ไปจนถึงภาพประกอบในหนังสือ และแผนที่เว็บแบบโต้ตอบ แม้ว่าแต่ละสื่อจะมีข้อจำกัดและโอกาสเฉพาะตัวก็ตาม[ 1 ]
หลักการจัดวาง
ในขณะที่ การออกแบบแผนที่ส่วนใหญ่ถูกจำกัดด้วยความเป็นจริงทางภูมิศาสตร์ (เช่น สิ่งต่างๆ เป็นไปตามที่เป็นอยู่และอยู่ที่ที่มันเป็นอยู่) นักทำแผนที่มีอิสระในการจัดวางมากกว่าการออกแบบภาพแผนที่ ดังนั้น การจัดวางหน้าจึงมีความคล้ายคลึงกับการออกแบบกราฟิกมากกว่า ด้านอื่นๆ ของการทำแผนที่ ผลกระทบอีกประการหนึ่งของความสัมพันธ์นี้คือ วิชาชีพการทำแผนที่ได้นำหลักการเหล่านี้มาใช้เป็นส่วนใหญ่ โดยมีการวิจัยเฉพาะด้านในหัวข้อนี้โดยนักทำแผนที่เชิงวิชาการน้อยกว่าด้านอื่นๆ งานของRudolf Arnheim โดยเฉพาะอย่างยิ่งงาน Art and visual perception ในปี 1954 ของเขามีอิทธิพลอย่างมากในช่วงปีแรกๆ ของการทำแผนที่เชิงวิชาการ และยังคงถูกอ้างถึงว่าเป็นส่วนหนึ่งของหลักการในตำราเรียนการทำแผนที่[ 2 ]ในทางปฏิบัติ เป็นเรื่องปกติในทีมจัดพิมพ์ที่ส่วนการจัดวางจะดำเนินการโดยนักออกแบบกราฟิกมืออาชีพ ไม่ใช่นักทำแผนที่
หลักการออกแบบที่สำคัญบางประการที่ใช้ได้กับการจัดวางแผนที่มากที่สุด ได้แก่: [ 3 ]
- การไหลของความสนใจ : การอ่านแผนที่เป็นกระบวนการที่ซับซ้อน ซึ่งผู้ใช้แผนที่ต้องรวบรวมข้อมูลจากแผนที่ และทำการตีความและตัดสินจากข้อมูลนั้น ดังนั้น กระบวนการนี้จึงเกี่ยวข้องกับการเปลี่ยนความสนใจจากส่วนหนึ่งของหน้าไปยังอีกส่วนหนึ่งเป็นอย่างมาก[ 4 ]แม้ว่านักทำแผนที่จะไม่สามารถบังคับให้ผู้อ่านอ่านแผนที่ตามลำดับที่กำหนดเหมือนกับการอ่านหน้าหนังสือได้ แต่การออกแบบที่ดีสามารถส่งผลต่อการไหลของความสนใจอย่างละเอียดอ่อนในลักษณะที่อำนวยความสะดวกในการใช้แผนที่เพื่อวัตถุประสงค์ที่ตั้งไว้ เช่น โดยการลดปริมาณการเคลื่อนไหวของดวงตาที่ต้องเกิดขึ้น[ 5 ]ตัวอย่างเช่น การออกแบบชื่อแผนที่เพื่อให้สื่อถึงวัตถุประสงค์ของแผนที่ได้อย่างชัดเจนและสังเกตเห็นได้ตั้งแต่ต้นกระบวนการ และการออกแบบคำอธิบายสัญลักษณ์เพื่อให้สามารถเปรียบเทียบสัญลักษณ์ที่อธิบายไว้ในนั้นกับสัญลักษณ์ที่สอดคล้องกันในแผนที่ได้อย่างรวดเร็วและง่ายดาย
- ลำดับความสำคัญทางสายตา : หนึ่งในปัจจัยสำคัญที่มีผลต่อการดึงดูดความสนใจคือความสำคัญที่ปรากฏขององค์ประกอบต่างๆ บนหน้ากระดาษ สิ่งที่ผู้อ่านจะสังเกตเห็นก่อน หลัง และอื่นๆ เช่นเดียวกับสัญลักษณ์ภายในภาพแผนที่ ภาพแผนที่โดยรวม รวมถึงองค์ประกอบอื่นๆ ในการจัดวาง ล้วนมี "น้ำหนัก" ทางสายตา ซึ่งโดยทั่วไปแล้วจะถูกกำหนดโดยความแตกต่างกับพื้นหลังของหน้ากระดาษและองค์ประกอบโดยรอบ ดังนั้นเป้าหมายของนักทำแผนที่คือการสร้างลำดับความสำคัญทางสายตาที่สอดคล้องกับลำดับความสำคัญเชิงแนวคิดของสิ่งที่ควรมีความสำคัญมากที่สุดและน้อยที่สุด หรือสิ่งที่เห็นก่อนและหลัง ตามวัตถุประสงค์ของแผนที่ การใช้ตัวแปรทางสายตาโดยเฉพาะขนาดค่า (ความมืด) และความซับซ้อนของพื้นผิว มีคุณค่าอย่างยิ่งในการสร้างลำดับความสำคัญทางสายตา เช่นเดียวกับการใช้ พื้นที่ว่างหรือพื้นที่สีขาวอย่างชาญฉลาด
- ความสมดุล : ในแง่ของศิลปะ ความสมดุลคือความรู้สึกของการจัดวางที่กระจายอย่างสม่ำเสมอทั่วทั้งหน้ากระดาษ มันคล้ายคลึงกับความสมดุลในทางฟิสิกส์ซึ่งองค์ประกอบแต่ละอย่างบนหน้ากระดาษสามารถคิดได้ว่ามีน้ำหนัก (แทบจะเหมือนกับน้ำหนักในลำดับชั้นทางสายตา) และ "แรงบิด" ที่เกิดจากน้ำหนักแต่ละอย่างและระยะห่างจากจุดศูนย์กลางของหน้ากระดาษควรรวมกันเป็นศูนย์[ 2 ]ความสมดุลสามารถบรรลุได้โดยวิธีพาสซีฟผ่านความสมมาตรและการจัดเรียงองค์ประกอบอย่างสม่ำเสมอ (ซึ่งง่ายกว่า แต่บ่อยครั้งถูกมองว่าน่าเบื่อ) หรือโดยวิธีไดนามิกโดยการจัดเรียงองค์ประกอบที่แตกต่างกันมากในระยะห่างที่ต่างกัน แต่ยังคงบรรลุความสมดุลได้
- ลำดับ : องค์ประกอบของแผนที่สามารถจัดเรียงได้หลากหลายวิธี การจัดเรียงมีอิทธิพลอย่างมากต่อการไหลของความสนใจ[ 6 ]เช่นเดียวกับความสมดุล ลำดับแบบ พาสซีฟเกิดขึ้นจากการจัดเรียงองค์ประกอบอย่างเคร่งครัดในรูปแบบตารางที่สม่ำเสมอและสมมาตร ซึ่งมักถูกมองว่าเป็นมืออาชีพ แต่ก็อาจดูน่าเบื่อ ลำดับแบบไดนามิกจะนำความสุ่มหรือความไม่สม่ำเสมอเข้ามาในการจัดเรียง ซึ่งอาจก่อให้เกิดปฏิกิริยาของความสนใจและความกระตือรือร้น แต่ในระดับสุดขั้วจะดูไม่เป็นระเบียบ เหมือนเด็ก และรก อีกแนวทางหนึ่งที่ต่อเนื่องกันในการจัดวางลำดับจะแตกต่างกันไประหว่างการจัดวางแบบแบ่งส่วนซึ่งแต่ละองค์ประกอบจะถูกแยกออกจากกันโดยใช้เส้นและขอบเขตที่ชัดเจน (สร้างลำดับที่ชัดเจนและเป็นระเบียบอย่างมาก แต่ก็มักจะดูแข็งทื่อ) และการจัดวางแบบไหลลื่นซึ่งองค์ประกอบสามารถทับซ้อนและไหลเข้าหากันได้ (สร้างลำดับที่เป็นหนึ่งเดียวและไดนามิก แต่ก็อาจทำให้สับสนได้) [ 1 ]ดังนั้น การออกแบบเลย์เอาต์จึงเกี่ยวกับการหาความสมดุลระหว่างแนวทางต่างๆ เหล่านี้เพื่อให้ได้สิ่งที่ดีที่สุดจากทั้งสองโลก
- ความกลมกลืน : องค์ประกอบของแผนที่ไม่เพียงแต่ต้องทำหน้าที่ของตนเองเท่านั้น แต่ยังต้องทำงานร่วมกันทั้งในด้านสุนทรียศาสตร์และการใช้งาน ลำดับชั้นทางสายตา ความสมดุล และความเป็นระเบียบ ล้วนสามารถพิจารณาได้ว่าเป็นแง่มุมของความกลมกลืน เช่นเดียวกับการเลือกแบบอักษรและสีอย่างรอบคอบ[ 6 ]
- สุนทรียภาพแบบเกสตัลท์ : องค์ประกอบทั้งหมดนี้รวมกันเพื่อสร้างความประทับใจโดยรวมหรือปฏิกิริยาทางอารมณ์ในทันทีต่อผู้ที่ดูแผนที่ นี่ไม่ใช่แค่เรื่องความสวยงามกับความน่าเกลียดเท่านั้น แต่ยังรวมถึงปฏิกิริยาในเชิงปฏิบัติมากขึ้น เช่น ความชัดเจนกับความรก ความน่าเชื่อถือกับความน่าสงสัย หรือการสร้างอย่างมืออาชีพกับความไม่เป็นระเบียบหรือมือสมัครเล่น ซึ่งส่งผลโดยตรงต่อความสำเร็จของแผนที่ในการบรรลุวัตถุประสงค์ที่ตั้งไว้
องค์ประกอบการจัดวาง

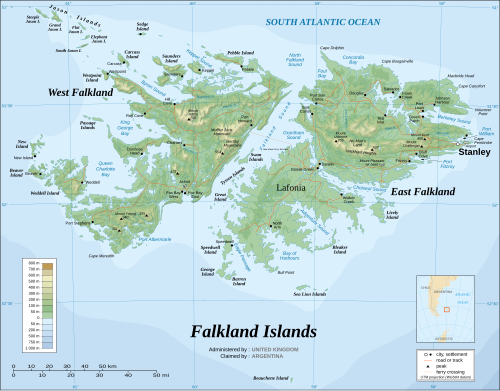

นอกจากตัวแผนที่เองแล้ว ยังมีองค์ประกอบต่างๆ ที่รวมอยู่ในเค้าโครงแผนที่ องค์ประกอบทั่วไปของเค้าโครงแผนที่มีดังต่อไปนี้[ 7 ]
แผนที่โดยรอบ
องค์ประกอบ รอบแผนที่คือวัตถุหรือองค์ประกอบสนับสนุนใดๆ ที่ช่วยให้ผู้อ่านตีความแผนที่ได้ องค์ประกอบรอบแผนที่ทั่วไป ได้แก่ ชื่อเรื่องคำอธิบายสัญลักษณ์ลูกศรชี้ทิศเหนือมาตราส่วน เส้นขอบ ข้อมูลแหล่งที่มา และข้อความอื่นๆ รวมถึงแผนที่ย่อย[ 8 ]
พื้นที่ว่าง
พื้นหลังของแผนที่อาจดูเหมือนไม่สำคัญในตอนแรก แต่มีบทบาทสำคัญหลายประการในการใช้แผนที่[ 9 ]มันให้ "พื้นที่ว่าง" ระหว่างองค์ประกอบของแผนที่ และสามารถใช้เพื่อแยกแยะองค์ประกอบโดยไม่ต้องใช้เส้นขอบ การแยกองค์ประกอบเฉพาะ เช่น ชื่อเรื่อง โดยล้อมรอบด้วยพื้นที่ว่างสีขาว กว้างๆ จะเพิ่มความคมชัดกับสภาพแวดล้อม ทำให้โดดเด่นขึ้นในลำดับชั้นทางสายตา
ที่สำคัญที่สุด สีพื้นหลังจะกำหนดเส้นฐานที่ใช้ในการเปรียบเทียบกับสัญลักษณ์บนแผนที่และองค์ประกอบอื่นๆ ซึ่งเป็นการสร้างลำดับชั้นทางสายตาโดยรวม โดยทั่วไปแล้วมีวิธีการกำหนดสีพื้นหลังอยู่ 4 วิธี:
- พื้นหลังสีขาวแบบดั้งเดิมของแผนที่กระดาษทำให้ องค์ประกอบ สีเข้มดูโดดเด่นยิ่งขึ้น
- พื้นหลังสีเข้มซึ่งได้รับความนิยมมากขึ้นในปัจจุบัน โดยเฉพาะอย่างยิ่งในการทำแผนที่บนเว็บ โดย ใช้ สี สว่างหรือ สี อ่อนแทนองค์ประกอบสำคัญๆเพื่อให้ดู "โดดเด่น" ขึ้น
- พื้นหลังที่มีสีปานกลางเช่น ภาพนูนต่ำ ช่วยให้ทั้งสัญลักษณ์สีดำและสีขาวโดดเด่นขึ้นมาได้ แต่หากทำไม่ดี อาจทำให้ภาพดู "มัว" และไม่มีอะไรโดดเด่นออกมามากนัก
- บางครั้งมีการใช้ พื้นหลังที่มีความแตกต่างกันสูงในพื้นที่ชายฝั่งเพื่อเน้นความแตกต่างระหว่างภาพและพื้นหลังที่เป็นพื้นดินและผืนน้ำ โดยพื้นฐานแล้วมันจะแบ่งแผนที่ออกเป็นพื้นดินที่มีพื้นหลังสีอ่อนและทะเลที่มีพื้นหลังสีเข้ม ซึ่งก่อให้เกิดความท้าทายในการออกแบบให้สม่ำเสมอ แต่ก็สามารถสร้างผลลัพธ์ที่โดดเด่นได้
แผนที่หลัก
องค์ประกอบหลักบนหน้าแผนที่มักจะเป็นภาพแผนที่เอง การวางภาพแผนที่ไว้ในลำดับชั้นการมองเห็นด้านบนสุดมักทำได้โดยการทำให้ภาพมีขนาดใหญ่พอที่จะเติมเต็มหน้ากระดาษ วางไว้ตรงกลาง และเนื่องจากภาพแผนที่มักมีความซับซ้อนมากกว่าองค์ประกอบอื่นๆ บนหน้ากระดาษ[ 6 ]การขยายแผนที่ยังทำให้ได้มาตราส่วนสูงสุดที่เป็นไปได้ ซึ่งช่วยเพิ่มความสามารถในการแสดงรายละเอียดในแผนที่ได้อย่างชัดเจนยิ่งขึ้น
ตำนาน
คำอธิบายสัญลักษณ์ในแผนที่จะกำหนดความหมายของสัญลักษณ์ต่างๆ โดยเฉพาะสัญลักษณ์ที่ไม่ชัดเจนหรือเข้าใจยาก[ 10 ]นอกจากนี้ คำอธิบายสัญลักษณ์ยังอาจทำหน้าที่อื่นๆ ได้อีกด้วย เช่น การจัดระเบียบสัญลักษณ์ให้เป็นโครงสร้างของชั้นต่างๆ และความสำคัญ การให้ความรู้เกี่ยวกับเนื้อหา หรือการอธิบายวิธีการสร้างสัญลักษณ์ในแผนที่[ 11 ]คำอธิบายสัญลักษณ์อาจให้รายละเอียดเกี่ยวกับตัวแปรที่แสดง การตีพิมพ์ หรือผู้เขียน บ่อยครั้งที่คำอธิบายสัญลักษณ์มีความสำคัญต่อการทำความเข้าใจแผนที่ ดังนั้นจึงเป็นสิ่งสำคัญที่ต้องออกแบบคำอธิบายสัญลักษณ์ให้มีประสิทธิภาพ โดยใช้หลักการของเกสตัลต์ ได้มีการสร้างชุดกฎต่างๆ สำหรับการเว้นระยะ การจัดเรียง และการจัดกลุ่มของคำอธิบายสัญลักษณ์[ 12 ] [ 13 ]คำนี้มาจากคำพหูพจน์ภาษาละติน โบราณ legendaซึ่งหมายถึง "สิ่งที่ต้องอ่าน"
ชื่อ
ชื่อเรื่องควรสั้นและตรงประเด็น โดยทั่วไปจะประกอบด้วยข้อมูลเกี่ยวกับตำแหน่งของแผนที่และหัวข้อของแผนที่ ชื่อเรื่องควรเป็นส่วนสำคัญของลำดับชั้นภาพของเค้าโครง เนื่องจากชื่อเรื่องบอกให้ผู้คนรู้ว่าแผนที่เกี่ยวกับอะไร[ 6 ]
มาตราส่วน
มาตราส่วนมีความสำคัญในการแสดงบนแผนที่ เนื่องจากเป็นการอธิบายความสัมพันธ์ของขนาดระหว่างลักษณะต่างๆ บนแผนที่กับโลกแห่งความเป็นจริง โดยทั่วไปมาตราส่วนจะแสดงด้วยแถบมาตราส่วน เศษส่วนที่เป็นตัวแทน ("1:100,000") หรือมาตราส่วนแบบคำพูด ("1 นิ้ว = 1 ไมล์") [ 14 ]ประเภทของตัวบ่งชี้มาตราส่วนที่เหมาะสมจะขึ้นอยู่กับวัตถุประสงค์และกลุ่มเป้าหมายของแผนที่: เศษส่วนที่เป็นตัวแทนมีความแม่นยำ แต่คนส่วนใหญ่ไม่ทราบความหมาย แถบมาตราส่วนที่มีความแม่นยำสูงจะมีประโยชน์มากที่สุดเมื่อต้องการวัดระยะทาง แต่ก็อาจมากเกินไปเมื่อไม่จำเป็นต้องวัดระยะทาง แผนที่สำหรับผู้ชมทั่วไปจำนวนมาก เช่น แผนที่ถนนบนเว็บหรือแผนที่โลก ใช้แถบมาตราส่วนแบบช่องเดียวที่เรียบง่ายมากเพื่อให้เห็นภาพขนาด
แผนที่แทรก
แผนที่แทรกเป็นแผนที่ขนาดเล็กที่รวมอยู่ในหน้าเดียวกันกับแผนที่หลัก โดยสามารถแสดงข้อมูลเพิ่มเติมที่เกี่ยวข้องกับแผนที่หลักได้ แผนที่แทรกมีสี่ประเภทที่พบได้ทั่วไป: [ 6 ]
- แผนที่ระบุตำแหน่งมีขนาดเล็กกว่าแผนที่หลักอย่างมาก และใช้เพื่อแสดงตำแหน่งของแผนที่หลักภายในบริบทที่ใหญ่กว่า แผนที่ประเภทนี้มีความสำคัญอย่างยิ่งสำหรับกลุ่มเป้าหมายที่ไม่ทราบว่าพื้นที่ที่ระบุในแผนที่นั้นตั้งอยู่ที่ใด

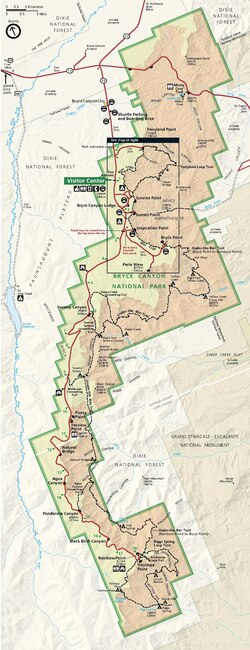

- แผนที่ย่อยแสดงรายละเอียดจะมีขนาดใหญ่กว่าแผนที่หลักอย่างเห็นได้ชัด เพื่อแสดงรายละเอียดในส่วนที่ซับซ้อนกว่าของแผนที่หลัก
- แผนที่ย่อยเฉพาะเรื่องใช้เพื่อแสดงหัวข้อที่แตกต่างออกไป แต่มีความเกี่ยวข้องกัน โดยปกติจะครอบคลุมภูมิภาคเดียวกันกับแผนที่หลัก
- แผนที่ย่อยส่วนขยายจะแสดงเนื้อหาเดียวกันในพื้นที่ที่ไม่ต่อเนื่องกัน เช่น แผนที่ย่อยของอะแลสกาและฮาวาย ที่มักพบใน แผนที่ของสหรัฐอเมริกา
ลูกศรทิศเหนือ
ลูกศรทิศเหนือช่วยกำหนดทิศทางให้ผู้อ่านและบอกพวกเขาว่าแผนที่หันไปทางทิศใด ลูกศรทิศเหนือมีความสำคัญอย่างยิ่งในพื้นที่ที่ผู้ดูแผนที่ไม่คุ้นเคย หรือเมื่อแผนที่วางแนวโดยที่ทิศเหนือไม่ได้อยู่ด้านบน ในกรณีอื่นๆ ลูกศรทิศเหนืออาจไม่จำเป็น โดยเฉพาะอย่างยิ่งเมื่อภูมิประเทศเป็นที่รู้จักกันดี ลูกศรทิศเหนืออาจมีความซับซ้อนมากหรือเรียบง่ายมากก็ได้[ 14 ]
ข้อความ
ข้อความเสริมใช้เพื่อให้บริบทหรืออธิบายแผนที่หรือองค์ประกอบแผนที่อื่นๆ การทำแผนที่เชิงธีมมักใช้ข้อความเพื่อเพิ่มเนื้อหาที่สนับสนุนวัตถุประสงค์ของแผนที่ เช่น คำอธิบายหรือการตีความรูปแบบที่เห็นในนั้น[ 15 ]ข้อความประเภทหนึ่งโดยเฉพาะคือเมตาเดตาของแผนที่ซึ่งให้ข้อมูลพื้นฐานเกี่ยวกับการสร้างแผนที่ อาจเป็นเพียงการอ้างอิงแหล่งข้อมูล แต่ยังอาจรวมถึงข้อมูลต่างๆ เช่น การเลือกการฉายภาพแผนที่เครดิตผู้เขียน ลิขสิทธิ์ วันที่ผลิตและ/หรือข้อมูลแหล่งที่มา และวิธีการสร้างที่ใช้ ซึ่งเลือกตามวัตถุประสงค์และกลุ่มเป้าหมาย

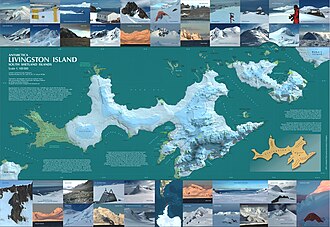

รูปภาพ
สามารถเพิ่มรูปภาพที่ไม่ใช่แผนที่ลงในเลย์เอาต์ได้ด้วยเหตุผลหลายประการ เช่น การนำเสนอภาพถ่ายของพื้นที่จำลองในแผนที่เพื่อให้ผู้อ่านเห็นว่าสถานที่นั้นมีลักษณะอย่างไร นอกจากนี้ยังสามารถใช้รูปภาพเพื่อแสดงตัวอย่างจุดข้อมูลหรือแสดงวิธีการที่ใช้ในการสร้างแผนที่ได้อีกด้วย โลโก้ของหน่วยงานหรือบริษัทที่สนับสนุนแผนที่ก็เป็นการใช้รูปภาพในเลย์เอาต์ที่พบได้ทั่วไปเช่นกัน[ 16 ]
แผนภูมิ
แผนภูมิและกราฟสามารถให้มุมมองข้อมูลที่ไม่เกี่ยวกับพื้นที่เพื่อสนับสนุนวัตถุประสงค์ของแผนที่ ซึ่งช่วยให้สามารถแสดงภาพข้อมูลในรูปแบบที่เหมาะสมกว่าแผนที่ เช่น การเปลี่ยนแปลงเมื่อเวลาผ่านไป แผนภูมิสามารถเชื่อมโยงกับตารางหรือแบบสอบถามและปรับแต่งได้โดยการตั้งค่าคุณสมบัติต่างๆ นอกจากนี้ยังสามารถทำให้เป็นแบบโต้ตอบได้อีกด้วย[ 17 ]
