สปริงบ็อกสั้น
| สปริงบ็อก I / II / ชามัวส์ | |
|---|---|

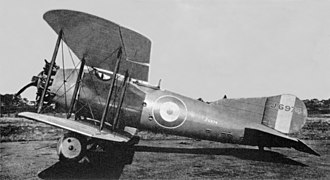

รถต้นแบบ Springbok I (J6974), Martlesham Heath 1923 | |
| ข้อมูลทั่วไป | |
| พิมพ์ | เครื่องบินปีกสองชั้นสองที่นั่ง |
| ผู้ผลิต | พี่น้องชอร์ต |
| นักออกแบบ | |
| ผู้ใช้งานหลัก | สถานประกอบการทดลองเครื่องบินและอาวุธยุทโธปกรณ์ (A&AEE) มาร์ทเลแชม ฮีธ |
| จำนวนที่สร้าง | 2 (S.3 สปริงบอค I) 3 (S.3b สปริงบอค II) 1 (S.3b ชามัวร์) |
| ประวัติศาสตร์ | |
| เที่ยวบินแรก | S.3 (สปริงบอค I): 19 เมษายน พ.ศ. 2466 S.3a (สปริงบอค II): 25 มีนาคม พ.ศ. 2468 S.3b (ชามัวร์): 14 มีนาคม พ.ศ. 2470 |
เครื่องบินShort Springbok เป็น เครื่องบินปีกสองชั้นแบบสองที่นั่ง ทำจากโลหะทั้งหมดผลิตขึ้นสำหรับกระทรวงการบินของอังกฤษ ในช่วงทศวรรษ 1920 มีการสร้างเครื่องบินแบบ Springbok ทั้งหมดหกลำ แต่ไม่มีลำใดเข้าประจำการในกองทัพ
ออกแบบ
ลำตัวเครื่องบิน Springbok มี โครงสร้าง แบบโมโนค็อกที่ เพรียวบาง ติดตั้งอยู่บนปีกด้านล่างและเกือบจะปิดช่องว่างระหว่างปีกบนและปีกล่าง ปีกเป็นแบบช่องเดียว มีความยาวและความกว้างไม่เท่ากัน สร้างจากโครงเหล็กหุ้มด้วยอลูมิเนียม (S.3/3a Springbok) หรือผ้า (S.3b Chamois) ปีกเล็กควบคุมการเลี้ยว ( ailerons ) อยู่เฉพาะบนปีกบนเท่านั้น ลูกเรือสองคนนั่งในห้องนักบินแบบเปิดเรียงกัน โดยมีช่องเจาะบนปีกหลักสำหรับศีรษะของนักบิน ผู้สังเกตการณ์/พลปืนนั่งอยู่ด้านหลังนักบิน ถัดจากปีกบน ส่วนหางประกอบด้วยหางแบบโมโนเพลนที่มีโครงยึดอยู่ใกล้ส่วนบนของลำตัว มีครีบและหางเสือเพียงอันเดียว ล้อลงจอดเป็นแบบเพลาขวาง อยู่ใต้จมูกเครื่องบิน และเสริมด้วยล้อเลื่อนท้ายเครื่องบิน
ประวัติศาสตร์
สปริงบ็อก
เครื่องบิน Springbok มีประวัติความเป็นมาสืบเนื่องมาจากเครื่องบินShort Silver Streakซึ่งเป็นเครื่องบินโลหะทั้งหมดรุ่นบุกเบิก ที่จัดแสดงในงานOlympia Aero Showในปี 1920 กระทรวงการบินได้ซื้อ Silver Streak และนำไปทดสอบโครงสร้างเป็นเวลาสองปีที่ RAE, Farnborough เมื่อกระทรวงการบินออกข้อกำหนด "เครื่องบินทดแทนBristol Fighter " Specification 19/21บริษัทShort Brothersจึงทำสัญญาส่งมอบเครื่องบินสองปีกลาดตระเวน S.3 Springbok I จำนวนสองลำ ( J6974และJ6975 ) ในวันที่ 30 พฤศจิกายน 1923 เครื่องบินต้นแบบลำที่สองJ6975ตกใกล้เมือง Martleshamหลังจากหมุนคว้างไม่นานหลังจากขึ้นบิน ทำให้นักบินเสียชีวิต สาเหตุได้รับการวินิจฉัยว่าเกิดจากการขัดข้องของหางเสือระหว่างการหมุน และมีการออกแบบปีกใหม่สำหรับ Springbok Mk. II ซึ่งมีการสั่งซื้อจำนวนหกลำ – ต่อมาลดเหลือสามลำ – ในปี 1924 [ 1 ]

เครื่องบิน S.3 Springbok I ขับเคลื่อนด้วยเครื่องยนต์เรเดียลBristol Jupiter IV ขนาด 400 แรงม้าเป็นเครื่องบินโลหะทั้งหมด มี ลำตัวแบบ โมโนค็อกทำจากดูราลูมินและปีกสองช่องที่มีความยาวเท่ากัน อัตราส่วนความแข็งแรงต่อน้ำหนักของปีกหลักนั้นน่าผิดหวัง กระทรวงการบินจึงสั่งซื้อ Springbok เพิ่มอีกสามลำ โดยมีปีกที่เบากว่า หุ้มด้วยผ้า และติดเข้ากับลำตัวส่วนล่างโดยตรง พร้อมทั้งออกแบบชุดหางใหม่ เครื่องบิน S.3a Springbok II ลำแรก (หมายเลขJ7295 - J7297 ) ถูกบินทดสอบโดยJ. Lankester Parker หัวหน้า นักบินทดสอบ ของ Shorts ที่เกาะIsle of Grainเมื่อวันที่ 25 มีนาคม 1925
ชามัวร์
เครื่องบิน S.3b Chamois ผลิตขึ้นเพื่อตอบสนองต่อข้อกำหนด 30/24 (เช่นเดียวกับVickers Vespa ) ซึ่งแม้ว่าจะตั้งใจที่จะมาแทนที่ Bristol Fighter แต่ก็มีจุดประสงค์เพื่อบทบาทการสนับสนุนกองทัพบก[ 2 ] [ 3 ]มีการตัดสินใจที่จะดัดแปลง Springbok II ลำแรก (J7295) เพื่อให้ตรงตามข้อกำหนดใหม่ ลำตัวและเครื่องยนต์ Jupiter IV ยังคงใช้ของเดิม แต่มีการติดตั้งปีกแบบช่องเดียวใหม่ ปีกที่หุ้มด้วยผ้าเหล่านี้มีโครง เหล็กกล่อง แทนที่จะเป็นโครงท่อที่ใช้ใน Springbok ในขณะที่ปีกบนใช้ส่วนตัดขวางของปีกที่หนากว่า (RAF 32) ซึ่งทำให้สามารถติดตั้งถังเชื้อเพลิงไว้ภายในปีกได้อย่างสมบูรณ์[ 4 ] [ 5 ]นักบินจะใช้ปืนกล Vickersแบบยิงไปข้างหน้าคงที่เพียงกระบอกเดียว ในขณะที่ ผู้สังเกตการณ์จะใช้ปืน Lewis ที่ติดตั้งได้อย่างยืดหยุ่น สามารถบรรทุกระเบิดขนาด 20 ปอนด์ (9.1 กก.) ได้สี่ลูก หรือ ระเบิด ขนาด 112 ปอนด์ (51 กก.) สองลูก บนชั้นวางใต้ปีก[ 6 ]

เที่ยวบินแรกของ Chamois เกิดขึ้นที่สนามบิน Lympneเมื่อวันที่ 14 มีนาคม พ.ศ. 2460 โดยมี Lankester Parker เป็นผู้ขับ[ 7 ]เครื่องบินถูกส่งมอบให้กับAeroplane and Armament Experimental Establishment (A&AEE)ที่ Martlesham Heath เมื่อวันที่ 27 เมษายน พ.ศ. 2460 เพื่อทำการทดสอบโดยฝูงบินที่ 22ซึ่งเป็นหน่วยของ RAF ที่รับผิดชอบการทดสอบการบินสำหรับ A&AEE [ 8 ]แม้ว่าการแข่งขันสำหรับข้อกำหนด 30/24 จะได้รับการตัดสินไปแล้ว และArmstrong Whitworth Atlasได้รับคำสั่งให้ผลิต[ 3 ]แม้ว่าจะมีการระบุว่าเครื่องบินนั้นบำรุงรักษาง่าย[ 3 ]แต่การทดสอบได้เปิดเผยปัญหาสำคัญหลายประการ เช่น ทัศนวิสัยจากห้องนักบินที่แย่มาก และการควบคุมทิศทางที่ไม่ดี โดยเฉพาะอย่างยิ่งที่ความเร็วต่ำ[ 9 ]นอกจากนี้ยังมีรายงานว่าเครื่องบินมีเสียงดังมาก โดยลำตัวเครื่องบินแบบโมโนค็อกถูกอธิบายว่ามีพฤติกรรมเหมือน " กลองทิมปานี " [ 3 ]การทดสอบสรุปว่า Chamois ไม่เหมาะสมสำหรับการใช้งานเป็นเครื่องบินสนับสนุนกองทัพบกหรือสำหรับการใช้งานอื่นๆ และ Chamois ถูกยกเลิกหลังจากการทดสอบที่ Martlesham เสร็จสิ้น[ 6 ]
ผู้ปฏิบัติงาน
ข้อมูลจำเพาะ (สปริงบ็อก I)
ข้อมูลจาก Shorts Aircraft ตั้งแต่ปี พ.ศ. 2443 [ 10 ]
ลักษณะทั่วไป
- ลูกเรือ: 2 คน
- ความยาว: 26 ฟุต 11 นิ้ว (8.20 เมตร)
- ความกว้างปีก: 42 ฟุต 0 นิ้ว (12.80 เมตร)
- พื้นที่ปีกอาคาร: 463 ตาราง ฟุต (43.0 ตารางเมตร )
- น้ำหนักรวม: 4,080 ปอนด์ (1,851 กิโลกรัม)
- ระบบขับเคลื่อน: เครื่องยนต์เรเดียล 9 สูบระบายความร้อนด้วยอากาศBristol Jupiter IV 1 เครื่อง กำลัง 425 แรงม้า (317 กิโลวัตต์) [ 11 ]
ผลงาน
- ความเร็วสูงสุด: 121 ไมล์ต่อชั่วโมง (195 กิโลเมตรต่อชั่วโมง, 105 นอต)
อาวุธยุทโธปกรณ์
- ปืน:
- ปืนกลวิคเกอร์ส . 303 นิ้ว (7.7 มม.) แบบติดตั้งอยู่กับที่ 1 กระบอก[ 12 ]
- ปืนลูอิส 2 กระบอก ขนาด .303 นิ้ว (7.7 มม.) ติดตั้งบนวงแหวนสการ์ฟในห้องนักบินด้านหลัง[ 12 ]
