วีเอ็มอีบัส

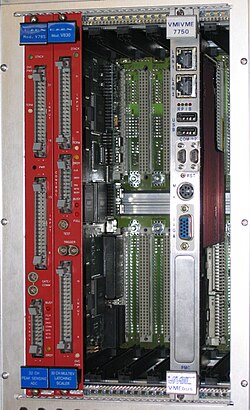

VMEbus ( VERSAmodule Eurocard bus [ 1 ] bus) เป็น มาตรฐาน บัสคอมพิวเตอร์ที่มีพื้นฐานทางกายภาพตามขนาดของ Eurocard
ประวัติศาสตร์
ในปี พ.ศ. 2522 ระหว่างการพัฒนา ซีพียู Motorola 68000วิศวกรคนหนึ่งของพวกเขา Jack Kister ตัดสินใจที่จะสร้างระบบบัสมาตรฐานสำหรับระบบที่ใช้ 68000 [ 2 ]ทีมงาน Motorola ระดมสมองกันหลายวันเพื่อเลือกชื่อ VERSAbus การ์ด VERSAbus มีขนาดใหญ่370 x 230 มม. ( 14 + 1 ⁄ 2 x 9 + 1 ⁄ 4นิ้ว)และใช้ ตัวเชื่อมต่อ แบบขอบ[ 1 ]มีเพียงไม่กี่ผลิตภัณฑ์เท่านั้นที่นำไปใช้ รวมถึงตัวควบคุมเครื่องมือIBM System 9000 และ ระบบหุ่นยนต์และระบบวิชั่นเครื่องจักรAutomatix
ต่อมา Kister ได้ร่วมงานกับ John Black ซึ่งได้ปรับปรุงข้อกำหนดและสร้าง แนวคิดผลิตภัณฑ์ VERSAmoduleวิศวกรหนุ่มที่ทำงานให้กับ Black ชื่อJulie Keaheyได้ออกแบบการ์ด VERSAmodule ตัวแรก คือ VERSAbus Adaptor Module ซึ่งใช้ในการรันการ์ดที่มีอยู่บน VERSAbus ใหม่Sven RauและMax Loeselจาก Motorola-Europe ได้เพิ่มข้อกำหนดทางกลให้กับระบบ โดยอิงตาม มาตรฐาน Eurocardซึ่งอยู่ในขั้นตอนการกำหนดมาตรฐานที่ค่อนข้างช้าในขณะนั้น ผลลัพธ์ที่ได้ในตอนแรกเรียกว่า VERSAbus-E แต่ต่อมาได้เปลี่ยนชื่อเป็นVMEbus ซึ่งย่อมา จากVERSAmodule Eurocard bus (แม้ว่าบางคนจะเรียกมันว่าVersa Module EuropeหรือVersa Module European ก็ตาม ) [ 1 ]
ในขั้นตอนนี้ บริษัทอื่นๆ อีกหลายแห่งที่เกี่ยวข้องกับระบบนิเวศของ 68000 ตกลงที่จะใช้มาตรฐานนี้ รวมถึง Signetics, Philips, Thomson และ Mostek ในไม่ช้า มาตรฐานนี้ก็ได้รับการรับรองอย่างเป็นทางการโดยIECในชื่อ IEC 821 VMEbus และโดย ANSI และ IEEE ในชื่อ ANSI/IEEE 1014-1987
มาตรฐานเดิมอธิบายถึงบัสที่มีความกว้างสูงสุด16 บิตออกแบบมาให้พอดีกับ ขั้วต่อ DIN ของ Eurocard ที่มีอยู่ และมีแบนด์วิดท์การถ่ายโอนสูงสุด 40 MB /s [ 3 ]อย่างไรก็ตาม มีการอัปเดตระบบหลายครั้งเพื่อให้รองรับความกว้างของบัสที่กว้างขึ้นVME64 ในปัจจุบัน รองรับความกว้างของบัสสูงสุด64 บิตในการ์ดขนาด 6U และ32 บิตในการ์ดขนาด 3U การเพิ่มความกว้างของบัสเป็นสองเท่าจะเพิ่มแบนด์วิดท์การถ่ายโอนสูงสุดของ VME64 เป็นสองเท่าเช่นกัน คือ 80 MB /s [ 4 ]มาตรฐานอื่นๆ ที่เกี่ยวข้องได้เพิ่มการเสียบและถอดขณะทำงาน ( plug-and-play ) และการเพิ่มแบนด์วิดท์เป็นสองเท่าในVME64x [ 5 ]การ์ด 'IP' ขนาดเล็กที่เสียบเข้ากับการ์ด VMEbus เพียงใบเดียว และมาตรฐานการเชื่อมต่อต่างๆ สำหรับเชื่อมโยงระบบ VME เข้าด้วยกัน
ในช่วงปลายทศวรรษ 1990 โปรโตคอลแบบซิงโครนัสได้รับการพิสูจน์แล้วว่าเหมาะสม โครงการวิจัยนี้เรียกว่า VME320 องค์กรมาตรฐาน VITA เรียกร้องให้มีมาตรฐานใหม่สำหรับแบ็คเพลน VME32/64 ที่ไม่ได้ดัดแปลง[ 6 ]โปรโตคอล 2eSST ใหม่ได้รับการอนุมัติใน ANSI/VITA 1.5 ในปี 1999
ตลอดหลายปีที่ผ่านมา มีการเพิ่มส่วนขยายมากมายให้กับอินเทอร์เฟซ VME ซึ่งให้ช่องทางการสื่อสารแบบ 'ไซด์แบนด์' ที่ทำงานควบคู่ไปกับ VME เอง ตัวอย่างเช่น IP Module, RACEway Interlink, SCSA, Gigabit Ethernet บนแบ็คเพลน VME64x, PCI Express, RapidIO, StarFabric และ InfiniBand
นอกจาก นี้VMEbus ยังถูกนำไปใช้ในการพัฒนาระบบมาตรฐานที่เกี่ยวข้องอย่างใกล้ชิด เช่นVXIbusและVPX VMEbus มีอิทธิพลอย่างมากต่อระบบบัสคอมพิวเตอร์รุ่นหลังๆ หลายระบบ เช่นSTEbus
VME ช่วงปฐมวัย
แนวคิดทางสถาปัตยกรรมของ VMEbus นั้นมีพื้นฐานมาจาก VERSAbus ซึ่งพัฒนาขึ้นในช่วงปลายทศวรรษ 1970 โดย Motorola ต่อมา Lyman (Lym) Hevle ซึ่งดำรงตำแหน่งรองประธานฝ่ายปฏิบัติการของ Motorola Microsystems ได้เปลี่ยนชื่อเป็น "VME" ซึ่งย่อมาจาก VERSAmodule Eurocard [ 1 ] [ 7 ]ต่อมาในปี 1982 Lyman ได้ก่อตั้งVMEbus Marketing Groupซึ่งต่อมาได้เปลี่ยนชื่อเป็นVMEbus International Trade Associationในปี 1984/1985 [ 8 ] [ 9 ]และย่อเหลือVITAในปี2005 [ 8 ] [ 10 ]
จอห์น แบล็ก จากโมโตโรลา, เครก แมคเคนนา จากโมสทีค และเซซิล คาปลินสกี จากซิกเนติกส์ ได้ร่วมกันพัฒนาร่างแรกของข้อกำหนด VMEbus ในเดือนตุลาคม ปี 1981 ในงานแสดงสินค้า System '81 ที่เมืองมิวนิก ประเทศเยอรมนีตะวันตก โมโตโรลา โมสทีค ซิกเนติกส์/ฟิลิปส์ และทอมสัน ซีเอสเอฟ ได้ประกาศการสนับสนุนร่วมกันสำหรับ VMEbus และยังได้เผยแพร่ข้อกำหนดฉบับแก้ไข A สู่สาธารณะอีกด้วย
ในปี 1985 Aitech ได้พัฒนาบอร์ด VMEbus ขนาด 6U แบบระบายความร้อนด้วยการนำความร้อนเป็นครั้งแรก ภายใต้สัญญาจ้างกับUS Army TACOMแม้ว่าในทางไฟฟ้าจะให้การเชื่อมต่อโปรโตคอล VMEbus ที่เป็นไปตามมาตรฐาน แต่ในทางกลไก บอร์ดนี้ไม่สามารถใช้งานร่วมกับแชสซีสำหรับการพัฒนา VMEbus ในห้องปฏิบัติการที่ระบายความร้อนด้วยอากาศได้
ในช่วงปลายปี 1987 คณะกรรมการด้านเทคนิคถูกจัดตั้งขึ้นภายใต้ VITA ภายใต้การกำกับดูแลของ IEEE เพื่อสร้างบอร์ด VMEbus ขนาด 6U × 160 มม. สำหรับใช้งานทางทหารเป็นครั้งแรก ซึ่งระบายความร้อนด้วยการนำความร้อน และมีความเข้ากันได้ทางไฟฟ้าและทางกลอย่างสมบูรณ์ โดยมี Dale Young (DY4 Systems) และ Doug Patterson (Plessey Microsystems ซึ่งในขณะนั้นคือ Radstone Technology) เป็นประธานร่วม ต่อมามาตรฐาน ANSI/IEEE-1101.2-1992 ได้รับการรับรองและเผยแพร่ในปี 1992 และยังคงใช้เป็นมาตรฐานสากลสำหรับการระบายความร้อนด้วยการนำความร้อนสำหรับผลิตภัณฑ์ VMEbus ขนาด 6U ทั้งหมดจนถึงปัจจุบัน
ในปี 1989 จอห์น ปีเตอร์ส จากบริษัท Performance Technologies Inc. ได้พัฒนาแนวคิดเริ่มต้นของ VME64: การมัลติเพล็กซ์สายแอดเดรสและสายข้อมูล (A64/D64) บน VMEbus แนวคิดนี้ได้รับการสาธิตในปีเดียวกันและถูกนำเสนอต่อคณะกรรมการด้านเทคนิคของ VITA ในปี 1990 ในฐานะการปรับปรุงประสิทธิภาพให้กับข้อกำหนดของ VMEbus
ในปี 1993 กิจกรรมใหม่ ๆ ได้เริ่มต้นขึ้นบนสถาปัตยกรรม VME พื้นฐาน โดยเกี่ยวข้องกับการใช้งาน ซับบัส แบบอนุกรมและแบบ ขนานความเร็วสูง เพื่อใช้เป็นระบบเชื่อมต่อ I/O และระบบเคลื่อนย้ายข้อมูล สถาปัตยกรรมเหล่านี้สามารถใช้เป็นสวิตช์ข้อความ เราเตอร์ และสถาปัตยกรรมแบบขนานมัลติโปรเซสเซอร์ขนาดเล็กได้
ใบสมัครของ VITA เพื่อขอรับการรับรองเป็นองค์กรพัฒนามาตรฐานที่ได้รับการรับรองจาก ANSI ได้รับการอนุมัติในเดือนมิถุนายน พ.ศ. 2536 เอกสารอื่นๆ อีกมากมาย (รวมถึงมาตรฐานเกี่ยวกับบัสเมซซานีน บัส P2 และบัสอนุกรม) ได้ถูกจัดเก็บไว้กับ VITA ในฐานะผู้ดูแลสาธารณสมบัติของเทคโนโลยีเหล่านี้
| โทโพโลยี | ปี | วงจรรถบัส | ความเร็วสูงสุด (เมกะไบต์/วินาที) |
|---|---|---|---|
| VMEbus32 Parallel Bus Rev. A | 1981 | บีแอลที | 40 |
| วีเอ็มอีบัส อีไออี-1014 | พ.ศ. 2530 | บีแอลที | 40 |
| วีเอ็มอี64 | พ.ศ. 2537 | เอ็มบีแอลที | 80 |
| วีเอ็มอี64เอ็กซ์ | 1997 | 2eVME | 160 |
| วีเอ็มอี320 | 1997 | 2eSST | 320 |
คำอธิบาย
ในหลายๆ ด้าน VMEbus เทียบเท่าหรือคล้ายคลึงกับขาของไมโครคอนโทรลเลอร์68000ที่ต่อออกมายังแผงวงจรหลัก
อย่างไรก็ตาม หนึ่งในคุณสมบัติหลักของ 68000 คือ โมเดลหน่วยความจำแบบ 32 บิต แบบแบนราบ ปราศจากการแบ่งส่วนหน่วยความจำและ "คุณสมบัติที่ไม่พึงประสงค์" อื่นๆ ผลที่ได้คือ แม้ว่า VME จะมีความคล้ายคลึงกับ 68000 มาก แต่ 68000 ก็มีความทั่วไปมากพอที่จะทำให้เรื่องนี้ไม่เป็นปัญหาในกรณีส่วนใหญ่
เช่นเดียวกับ 68000, VME ใช้บัสข้อมูลและบัสแอดเดรสแบบ 32 บิตแยกกัน บัสแอดเดรสของ 68000 นั้นจริง ๆ แล้วเป็น 24 บิต และบัสข้อมูลเป็น 16 บิต (ถึงแม้ว่าภายในจะเป็น 32/32 ก็ตาม) แต่นักออกแบบได้มองไปถึงการใช้งานแบบ 32 บิตเต็มรูปแบบอยู่แล้ว
เพื่อให้รองรับความกว้างของบัสทั้งสองแบบ VME จึงใช้คอนเนคเตอร์ Eurocard สองแบบที่แตกต่างกัน คือ P1 และ P2 P1 ประกอบด้วยสามแถว แถวละ 32 พิน ซึ่งใช้สำหรับประมวลผลบิตแอดเดรส 24 บิตแรก บิตข้อมูล 16 บิต และสัญญาณควบคุมทั้งหมด ส่วน P2 ประกอบด้วยอีกหนึ่งแถว ซึ่งรวมถึงบิตแอดเดรสที่เหลืออีก 8 บิต และบิตข้อมูลอีก 16 บิต
โปรโตคอลการถ่ายโอนแบบบล็อกช่วยให้สามารถถ่ายโอนข้อมูลบนบัสได้หลายครั้งโดยใช้รอบแอดเดรสเดียว ในโหมดการถ่ายโอนแบบบล็อก การถ่ายโอนครั้งแรกจะรวมรอบแอดเดรส และการถ่ายโอนครั้งต่อๆ ไปจะใช้เพียงรอบข้อมูลเท่านั้น อุปกรณ์สเลฟมีหน้าที่รับผิดชอบในการตรวจสอบให้แน่ใจว่าการถ่ายโอนเหล่านี้ใช้แอดเดรสที่ต่อเนื่องกัน
มาสเตอร์บัสสามารถปล่อยบัสได้สองวิธี วิธีแรกคือ ปล่อยเมื่อเสร็จสิ้น (Release When Done: RWD) ซึ่งมาสเตอร์จะปล่อยบัสเมื่อการถ่ายโอนเสร็จสมบูรณ์ และต้องทำการจัดสรรบัสใหม่ก่อนการถ่ายโอนครั้งต่อไปทุกครั้ง วิธีที่สองคือ ปล่อยเมื่อร้องขอ (Release On Request: ROR) ซึ่งมาสเตอร์จะรักษาการควบคุมบัสไว้โดยการส่งสัญญาณ BBSY* อย่างต่อเนื่องระหว่างการถ่ายโอน ROR ช่วยให้มาสเตอร์สามารถควบคุมบัสได้จนกว่าจะมีสัญญาณ Bus Clear (BCLR*) จากมาสเตอร์อื่นที่ต้องการจัดสรรบัส ดังนั้น มาสเตอร์ที่สร้างปริมาณการรับส่งข้อมูลจำนวนมากสามารถเพิ่มประสิทธิภาพ ได้ โดยการจัดสรรบัสเฉพาะในการถ่ายโอนครั้งแรกของแต่ละชุดข้อมูลเท่านั้น การลดความหน่วงในการถ่ายโอนนี้มาพร้อมกับความหน่วงในการถ่ายโอนที่สูงขึ้นเล็กน้อยสำหรับมาสเตอร์อื่น
ตัวปรับแต่งแอดเดรสใช้เพื่อแบ่งพื้นที่แอดเดรสของบัส VME ออกเป็นพื้นที่ย่อยที่แตกต่างกันหลายพื้นที่ ตัวปรับแต่งแอดเดรสเป็นชุดสัญญาณกว้าง 6 บิตบนแผงวงจรหลัก ตัวปรับแต่งแอดเดรสระบุจำนวนบิตแอดเดรสที่มีนัยสำคัญ โหมดสิทธิ์ (เพื่อให้โปรเซสเซอร์สามารถแยกแยะระหว่างการเข้าถึงบัสโดยซอฟต์แวร์ระดับผู้ใช้หรือระดับระบบ) และว่าการถ่ายโอนนั้นเป็นการถ่ายโอนแบบบล็อกหรือไม่ ตารางตัวปรับแต่งแอดเดรสที่ไม่สมบูรณ์มีดังต่อไปนี้:
| รหัสเลขฐานสิบหก | การทำงาน | คำอธิบาย |
|---|---|---|
| 3 ฟ. | การโอนบล็อกการกำกับดูแลมาตรฐาน | การโอนเงินแบบบล็อก A24 สิทธิพิเศษ |
| 3e | การเข้าถึงโปรแกรมการกำกับดูแลมาตรฐาน | การเข้าถึงคำแนะนำ A24, สิทธิ์พิเศษ |
| 3 มิติ | การเข้าถึงข้อมูลหัวหน้างานมาตรฐาน | การเข้าถึงข้อมูล A24 ระดับสิทธิ์พิเศษ |
| 3b | การโอนบล็อกแบบมาตรฐานที่ไม่ได้รับสิทธิ์พิเศษ | การถ่ายโอนบล็อก A24 สำหรับโปรแกรมปกติ |
| 3ก | การเข้าถึงโปรแกรมมาตรฐานที่ไม่ได้รับสิทธิ์พิเศษ | การเข้าถึงคำแนะนำ A24 แบบไม่ได้รับสิทธิ์พิเศษ |
| 39 | การเข้าถึงข้อมูลแบบมาตรฐานที่ไม่ได้รับสิทธิ์พิเศษ | การเข้าถึงข้อมูล A24 โดยไม่ได้รับสิทธิ์พิเศษ |
| 2 มิติ | การเข้าถึงการกำกับดูแลระยะสั้น | สิทธิ์การเข้าถึงพิเศษ A16 |
| 29 | การเข้าถึงแบบสั้นที่ไม่ได้รับสิทธิ์พิเศษ | A16 การเข้าถึงแบบไม่ได้รับสิทธิ์พิเศษ |
| ของ | การโอนย้ายบล็อกการกำกับดูแลแบบขยาย | การโอนย้ายบล็อกพิเศษ A32 |
| 0e | การเข้าถึงโปรแกรมการกำกับดูแลเพิ่มเติม | A32 สิทธิ์การเข้าถึงคำสั่งพิเศษ |
| 0d | การเข้าถึงข้อมูลการกำกับดูแลเพิ่มเติม | A32 สิทธิ์การเข้าถึงข้อมูลระดับสูง |
| 0b | การโอนบล็อกแบบขยายที่ไม่ได้รับสิทธิ์พิเศษ | การโอนบล็อก A32 ที่ไม่มีสิทธิ์พิเศษ |
| 0a | การเข้าถึงโปรแกรมแบบขยายสำหรับผู้ที่ไม่ได้รับสิทธิพิเศษ | A32 การเข้าถึงคำสั่งที่ไม่ได้รับสิทธิ์พิเศษ |
| 09 | การเข้าถึงข้อมูลแบบขยายขอบเขตโดยไม่ได้รับสิทธิ์พิเศษ | A32 การเข้าถึงข้อมูลที่ไม่ได้รับสิทธิ์พิเศษ |
| บันทึก | ตัวอักษรเช่น A16, A24, A32 หมายถึงความกว้างของที่อยู่ |
บนบัส VME การถ่ายโอนข้อมูลทั้งหมดใช้DMAและการ์ดทุกใบจะเป็นมาสเตอร์หรือสเลฟ ในมาตรฐานบัสส่วนใหญ่ มักมีการเพิ่มความซับซ้อนอย่างมากเพื่อรองรับประเภทการถ่ายโอนข้อมูลต่างๆ และการเลือกมาสเตอร์/สเลฟ ตัวอย่างเช่น ในบัส ISA คุณสมบัติทั้งสองนี้ต้องถูกเพิ่มเข้ามาพร้อมกับโมเดล "ช่องสัญญาณ" ที่มีอยู่เดิม ซึ่งการสื่อสารทั้งหมดจะถูกจัดการโดย CPUของโฮสต์ทำให้ VME มีความเรียบง่ายกว่ามากในระดับแนวคิด ในขณะที่มีประสิทธิภาพมากกว่า แม้ว่าจะต้องใช้คอนโทรลเลอร์ที่ซับซ้อนกว่าในแต่ละการ์ดก็ตาม
เครื่องมือพัฒนา
ในการพัฒนาและ/หรือแก้ไขปัญหาบัส VME การตรวจสอบสัญญาณฮาร์ดแวร์มีความสำคัญอย่างยิ่ง เครื่องมือวิเคราะห์ลอจิกและเครื่องมือวิเคราะห์บัสเป็นเครื่องมือที่รวบรวม วิเคราะห์ ถอดรหัส และจัดเก็บสัญญาณ เพื่อให้ผู้ใช้สามารถดูรูปคลื่นความเร็วสูงได้ตามต้องการ
VITA มีคำถามที่พบบ่อย (FAQ) ที่ครอบคลุมเพื่อช่วยในการออกแบบและพัฒนาระบบ VME ในส่วนหน้า (front-end)
คอมพิวเตอร์ที่ใช้ VMEbus
คอมพิวเตอร์ที่ใช้ VMEbus ได้แก่:
- คอมพิวเตอร์บอร์ดเดี่ยวHP 743/744 PA-RISC [ 11 ]
- วันอาทิตย์ที่ 2ถึงวันอาทิตย์ที่ 4
- เวิร์กสเตชันอุตสาหกรรมHP 9000
- Atari TT030และAtari MEGA STE
- โมโตโรลาเอ็มวีเอ็มอี
- สัญลักษณ์
- PACE ของกลุ่มวิจัยและวิเคราะห์เชิงตัวเลขขั้นสูง (Advanced Numerical Research and Analysis Group )
- ระบบสร้างต้นแบบอย่างรวดเร็ว ของ ETAS ES1000
- คอมพิวเตอร์ Data General AViiONหลายเครื่องที่ใช้ชิปMotorola 88000
- ระบบ คอมพิวเตอร์ รุ่นแรกๆของ Silicon Graphics ที่ใช้ชิป MIPSได้แก่ Professional IRIS, Personal IRIS, Power Series และOnyx
- เทคโนโลยีคอนเวอร์เจนท์ไมตี้เฟรม
พินเอาต์
เห็นมองเข้าไปในซ็อกเก็ตแบ็คเพลน[ 12 ] [ 13 ]
พี1
| เข็มหมุด | เอ | ข | ค |
|---|---|---|---|
| 1 | ดี00 | บีบีเอสวาย* | ดี08 |
| 2 | ดี01 | บีซีแอลอาร์* | ดี09 |
| 3 | ดี02 | ACFAIL* | ดี10 |
| 4 | ดี03 | BG0IN* | ดี11 |
| 5 | ดี04 | BG0OUT* | ดี12 |
| 6 | ดี05 | BG1IN* | ดี13 |
| 7 | ดี06 | BG1OUT* | ดี14 |
| 8 | ดี07 | BG2IN* | ดี15 |
| 9 | ก.น. | BG2OUT* | ก.น. |
| 10 | SYSCLK | BG3IN* | ระบบล้มเหลว* |
| 11 | ก.น. | BG3OUT* | เบอร์* |
| 12 | DS1* | BR0* | รีเซ็ตระบบ* |
| 13 | DS0* | บีอาร์1* | แอลเวิร์ด* |
| 14 | เขียน* | บีอาร์2* | เอเอ็ม5 |
| 15 | ก.น. | บีอาร์3* | เอ23 |
| 16 | DTACK* | เอเอ็มโอ0 | เอ22 |
| 17 | ก.น. | เอเอ็ม1 | เอ21 |
| 18 | เช่น* | เอเอ็ม2 | เอ20 |
| 19 | ก.น. | เอเอ็ม3 | เอ19 |
| 20 | ไอแอค* | ก.น. | เอ18 |
| 21 | ไอแอคกิน* | เซอร์คล์ | เอ17 |
| 22 | IACKOUT* | เซอร์ดัต* | เอ16 |
| 23 | เอเอ็ม4 | ก.น. | เอ15 |
| 24 | เอ07 | IRQ7* | เอ14 |
| 25 | เอ06 | IRQ6* | เอ13 |
| 26 | เอ05 | เออร์คิว5* | เอ12 |
| 27 | เอ04 | เออร์คิว4* | เอ11 |
| 28 | เอ03 | IRQ3* | เอ10 |
| 29 | เอ02 | IRQ2* | เอ09 |
| 30 | เอ01 | IRQ1* | เอ08 |
| 31 | −12V | +5VSTDBY | +12V |
| 32 | +5V | +5V | +5V |
พี2
| เข็มหมุด | เอ | ข | ค |
|---|---|---|---|
| 1 | กำหนดเองโดยผู้ใช้ | +5V | กำหนดเองโดยผู้ใช้ |
| 2 | กำหนดเองโดยผู้ใช้ | ก.น. | กำหนดเองโดยผู้ใช้ |
| 3 | กำหนดเองโดยผู้ใช้ | ที่สงวนไว้ | กำหนดเองโดยผู้ใช้ |
| 4 | กำหนดเองโดยผู้ใช้ | เอ24 | กำหนดเองโดยผู้ใช้ |
| 5 | กำหนดเองโดยผู้ใช้ | เอ25 | กำหนดเองโดยผู้ใช้ |
| 6 | กำหนดเองโดยผู้ใช้ | เอ26 | กำหนดเองโดยผู้ใช้ |
| 7 | กำหนดเองโดยผู้ใช้ | เอ27 | กำหนดเองโดยผู้ใช้ |
| 8 | กำหนดเองโดยผู้ใช้ | เอ28 | กำหนดเองโดยผู้ใช้ |
| 9 | กำหนดเองโดยผู้ใช้ | เอ29 | กำหนดเองโดยผู้ใช้ |
| 10 | กำหนดเองโดยผู้ใช้ | เอ30 | กำหนดเองโดยผู้ใช้ |
| 11 | กำหนดเองโดยผู้ใช้ | เอ31 | กำหนดเองโดยผู้ใช้ |
| 12 | กำหนดเองโดยผู้ใช้ | ก.น. | กำหนดเองโดยผู้ใช้ |
| 13 | กำหนดเองโดยผู้ใช้ | +5V | กำหนดเองโดยผู้ใช้ |
| 14 | กำหนดเองโดยผู้ใช้ | ดี16 | กำหนดเองโดยผู้ใช้ |
| 15 | กำหนดเองโดยผู้ใช้ | ดี17 | กำหนดเองโดยผู้ใช้ |
| 16 | กำหนดเองโดยผู้ใช้ | ดี18 | กำหนดเองโดยผู้ใช้ |
| 17 | กำหนดเองโดยผู้ใช้ | ดี19 | กำหนดเองโดยผู้ใช้ |
| 18 | กำหนดเองโดยผู้ใช้ | ดี20 | กำหนดเองโดยผู้ใช้ |
| 19 | กำหนดเองโดยผู้ใช้ | ดี21 | กำหนดเองโดยผู้ใช้ |
| 20 | กำหนดเองโดยผู้ใช้ | ดี22 | กำหนดเองโดยผู้ใช้ |
| 21 | กำหนดเองโดยผู้ใช้ | ดี23 | กำหนดเองโดยผู้ใช้ |
| 22 | กำหนดเองโดยผู้ใช้ | ก.น. | กำหนดเองโดยผู้ใช้ |
| 23 | กำหนดเองโดยผู้ใช้ | ดี24 | กำหนดเองโดยผู้ใช้ |
| 24 | กำหนดเองโดยผู้ใช้ | ดี25 | กำหนดเองโดยผู้ใช้ |
| 25 | กำหนดเองโดยผู้ใช้ | ดี26 | กำหนดเองโดยผู้ใช้ |
| 26 | กำหนดเองโดยผู้ใช้ | ดี27 | กำหนดเองโดยผู้ใช้ |
| 27 | กำหนดเองโดยผู้ใช้ | ดี28 | กำหนดเองโดยผู้ใช้ |
| 28 | กำหนดเองโดยผู้ใช้ | ดี29 | กำหนดเองโดยผู้ใช้ |
| 29 | กำหนดเองโดยผู้ใช้ | ดี30 | กำหนดเองโดยผู้ใช้ |
| 30 | กำหนดเองโดยผู้ใช้ | ดี31 | กำหนดเองโดยผู้ใช้ |
| 31 | กำหนดเองโดยผู้ใช้ | ก.น. | กำหนดเองโดยผู้ใช้ |
| 32 | กำหนดเองโดยผู้ใช้ | +5V | กำหนดเองโดยผู้ใช้ |
แถว a และ c ของP2 สามารถใช้งานได้โดยบัสรอง เช่นSTEbus
