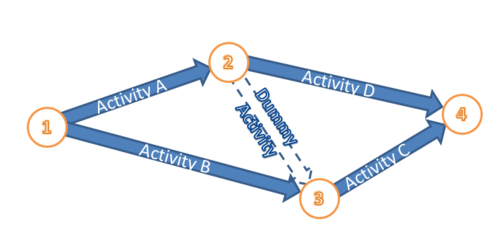

วิธีการวาดแผนภาพลูกศร (ADM) เป็นเทคนิคการวาดแผนภาพเครือข่ายซึ่งกิจกรรมต่างๆ จะถูกแทนด้วยลูกศร^{[ 1 ]} ADM ยังเป็นที่รู้จักในชื่อวิธีการกิจกรรมบนลูกศร (AOA)

ADM ใช้สำหรับกำหนดตารางกิจกรรมในแผนโครงการความสัมพันธ์ลำดับก่อนหลังระหว่างกิจกรรมจะแสดงด้วยวงกลมที่เชื่อมต่อกันด้วยลูกศรหนึ่งลูกหรือมากกว่า ความยาวของลูกศรแสดงถึงระยะเวลาของกิจกรรมนั้นๆ ADM แสดงเฉพาะความสัมพันธ์แบบเสร็จสิ้นก่อนเริ่มเท่านั้น ซึ่งหมายความว่าแต่ละกิจกรรมจะเสร็จสมบูรณ์ก่อนที่กิจกรรมถัดไปจะเริ่มต้น

บางครั้งอาจมีการเพิ่ม "งานจำลอง" เพื่อแสดงความสัมพันธ์ระหว่างงานต่างๆ ซึ่งไม่ได้แสดงถึงกิจกรรมจริงใดๆ งานจำลองนี้ถูกเพิ่มเข้ามาเพื่อระบุลำดับความสำคัญที่ไม่สามารถแสดงได้โดยใช้เพียงกิจกรรมจริงเท่านั้น งานจำลองดังกล่าวส่วนใหญ่มักมีเวลาแล้วเสร็จเป็น 0

การใช้ ADM เป็นแนวทางปฏิบัติทั่วไปในการจัดการโครงการลดลงเนื่องจากการนำเครื่องมือกำหนดตารางเวลาแบบใช้คอมพิวเตอร์มาใช้ นอกจากนี้ วิธีการแผนภาพลำดับก่อนหลัง (PDM) หรือกิจกรรมบนโหนด (AON) มักได้รับความนิยมมากกว่า ADM ^{[ 2 ]}

เทคนิคการวาดโครงข่าย ADM นั้น จุดเริ่มต้นและจุดสิ้นสุดของแต่ละโหนดหรือเหตุการณ์จะเชื่อมต่อกันด้วยลูกศร

ปลายลูกศรเริ่มต้นจากจุดหนึ่ง ในขณะที่ปลายลูกศรชี้เข้าไปในอีกจุดหนึ่ง ระหว่างสองจุดนั้นมีลูกศรอีกอันหนึ่งที่แสดงถึงกิจกรรม

เหตุการณ์ที่แสดงโดยจุดวงกลมนั้นไม่ใช้เวลาหรือทรัพยากรใดๆ

• โหนด คือ ความสำเร็จที่เฉพาะเจาะจงและสามารถกำหนดได้ในโครงการ
• มีระยะเวลาเป็นศูนย์และใช้ทรัพยากรเป็นศูนย์
• กิจกรรมทั้งหมดที่นำไปสู่จุดเชื่อมต่อจะต้องเสร็จสมบูรณ์ก่อนที่สายกิจกรรมถัดจากจุดเชื่อมต่อนี้จะเริ่มต้นได้
