เคเอช-11 เคนเนน
KH -11 KENNEN [ 1 ] [ 2 ] [ 3 ] [ 4 ] (ต่อมาเปลี่ยนชื่อเป็นCRYSTAL [ 5 ]จากนั้นเป็น Evolved Enhanced CRYSTAL Systemและมีรหัสว่า1010 [ 6 ] : 82และKey Hole [ 6 ] : 82 ) เป็น ดาวเทียมสอดแนมประเภทหนึ่ง ที่ สำนักงานสอดแนมแห่งชาติของสหรัฐอเมริกา (NRO) ปล่อยขึ้นสู่อวกาศเป็นครั้งแรกในเดือนธันวาคม พ.ศ. 2519 ผลิตโดยLockheedในเมืองซันนีเวล รัฐแคลิฟอร์เนีย KH-11 เป็นดาวเทียมสอดแนมของอเมริกาดวงแรกที่ใช้การถ่ายภาพดิจิทัลแบบอิเล็กโทรออปติคอล และให้การสังเกตการณ์ทางแสงแบบเรียลไทม์[ 7 ]
ดาวเทียม KH-11 รุ่นหลังๆ ได้รับการกล่าวถึงโดยผู้สังเกตการณ์ภายนอกว่าเป็น KH-11B หรือ KH-12 และด้วยชื่อ "Advanced KENNEN", "Improved Crystal" และ "Ikon" เอกสารงบประมาณอย่างเป็นทางการอ้างถึงดาวเทียมอิเล็กโทรออปติคอลรุ่นล่าสุดว่าเป็นEvolved Enhanced CRYSTAL System [ 8 ] ซีรี ส์ Key Holeถูกยกเลิกอย่างเป็นทางการและเปลี่ยนมาใช้ระบบการกำหนดหมายเลขแบบสุ่มแทน หลังจากมีการอ้างอิงถึง ดาวเทียม KH-7 GAMBIT , KH-8 GAMBIT 3 , KH-9 HEXAGONและ KH-11 KENNEN ซ้ำๆ ในที่สาธารณะ [ 9 ]
ความสามารถของ KH-11 เป็นความลับอย่างยิ่ง เช่นเดียวกับภาพที่พวกมันสร้างขึ้น เชื่อกันว่าดาวเทียมเหล่านี้เป็นแหล่งที่มาของภาพบางส่วนของสหภาพโซเวียตและจีนที่เผยแพร่สู่สาธารณะในปี 1997 ภาพของซูดานและอัฟกานิสถานที่เผยแพร่สู่สาธารณะในปี 1998 ที่เกี่ยวข้องกับการตอบสนองต่อการวางระเบิดสถานทูตสหรัฐฯ ในปี 1998 [ 10 ]และภาพถ่ายในปี 2019 ที่ประธานาธิบดีโดนัลด์ ทรัมป์ในขณะนั้นมอบให้[ 11 ]ของการยิงจรวดอิหร่านที่ ล้มเหลว
ประวัติโปรแกรม
ก่อน KENNEN ดาวเทียมสอดแนม ของสำนักงานข่าวกรองแห่งชาติเช่นKH-9 HEXAGONถ่ายภาพลงบนฟิล์มซึ่งจะถูกส่งลงสู่โลกในแคปซูล อายุการใช้งานของดาวเทียมจะสิ้นสุดลงเมื่อฟิล์มหรือแคปซูลหมด[ 12 ]
ดาวเทียม Film Read-Out KH-7 GAMBIT (FROG) ทำหน้าที่เป็นคู่แข่งของโครงการ A ของ NRO กับดาวเทียมถ่ายภาพอิเล็กโทรออปติคอล (EOI) รุ่นแรกของโครงการ B ของ NRO [ 13 ]หลังจากการศึกษา EOI เบื้องต้นภายใต้รหัส Zoster ประธานาธิบดีนิกสันได้อนุมัติการพัฒนาดาวเทียม EOI ที่มีรหัส Zaman เมื่อวันที่ 23 กันยายน 1971 [ 14 ]ในเดือนพฤศจิกายน 1971 รหัสนี้ถูกเปลี่ยนเป็น Kennen ซึ่งเป็นภาษาอังกฤษยุคกลางที่แปลว่า "รับรู้" [ 15 ] [ 16 ]ผู้อำนวยการคนแรกของกลุ่มโครงการ ZAMAN/KENNEN คือ Charles R. "Charlie" Roth; เขาถูกแทนที่ในเดือนตุลาคม 1975 โดย Rutledge P. (Hap) Hazzard [ 17 ]
ระบบ KENNEN ส่งภาพเป็นข้อมูลผ่านระบบข้อมูลดาวเทียม (SDS) ซึ่งเป็นเครือข่ายดาวเทียมสื่อสาร[ 5 ] [ 18 ]ภาพดิจิทัลเหล่านี้ได้รับการประมวลผลเบื้องต้นที่สถานที่ลับของสำนักงานข่าวกรองแห่งชาติที่เรียกว่าArea 58ที่Fort Belvoirในรัฐเวอร์จิเนีย[ 19 ] [ 20 ]
ในปี พ.ศ. 2542 NRO ได้เลือกโบอิ้งเป็นผู้รับเหมาหลักสำหรับ โครงการ Future Imagery Architecture (FIA) ซึ่งมีเป้าหมายเพื่อทดแทนดาวเทียม KH-11 ด้วยกลุ่มดาวเทียมสอดแนมขนาดเล็กกว่าและมีประสิทธิภาพมากกว่า ซึ่งคุ้มค่ากว่า หลังจากความล้มเหลวของ FIA ในปี พ.ศ. 2548 NRO ได้สั่งซื้อ KH-11 เพิ่มอีกสองดวงจากล็อกฮีด[ 21 ] USA-224ซึ่งเป็นดวงแรกในจำนวนนี้ ถูกปล่อยขึ้นสู่อวกาศในช่วงต้นปี พ.ศ. 2554 เร็วกว่ากำหนดการที่คาดการณ์ไว้ในตอนแรกถึงสองปี[ 22 ]
ออกแบบ
ข้อกำหนดการออกแบบเบื้องต้น
ตามที่Lew Allenระบุ องค์ประกอบการออกแบบหลักเริ่มต้นได้รับการกำหนดโดยEdwin H. Landซึ่งรวมถึง i) อาร์เรย์ระนาบโฟกัสแบบโซลิดสเตท ii) วงจรรวมสำหรับการประมวลผลข้อมูลที่ซับซ้อน iii) เลนส์ขนาดใหญ่และรวดเร็วที่มี กระจกหลัก f/2 เส้นผ่านศูนย์กลาง 2.54 ม. (100 นิ้ว) iv) การเชื่อมโยงข้อมูลกิกะบิต/วินาที v) อายุการใช้งานในวงโคจรที่ยาวนานสำหรับดาวเทียมถ่ายภาพ และ vi) ดาวเทียมสื่อสารเพื่ออำนวยความสะดวกในการดาวน์โหลดภาพแบบใกล้เคียงเวลาจริง[ 23 ]
ขนาดและมวล

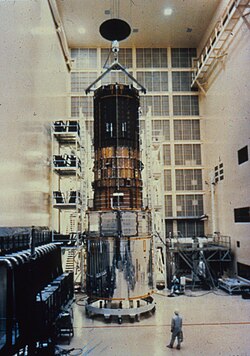

เชื่อกันว่า KH-11 มีขนาดและรูปร่างคล้ายกับกล้องโทรทรรศน์อวกาศฮับเบิลเนื่องจากถูกขนส่งในตู้คอนเทนเนอร์ที่คล้ายกัน เชื่อกันว่ามีความยาว 19.5 เมตร และมีเส้นผ่านศูนย์กลางสูงสุด3 เมตร (120 นิ้ว) [ 5 ] [ 24 ]ประวัติของฮับเบิลของNASA [ 25 ]ในการอธิบายเหตุผลของการเปลี่ยนจากกระจกหลักขนาด 3 เมตรไปเป็นขนาด2.4 เมตร (94 นิ้ว) ระบุว่า: "นอกจากนี้ การเปลี่ยนไปใช้กระจกขนาด 2.4 เมตรจะ ช่วยลดต้นทุนการผลิตโดยใช้เทคโนโลยีการผลิตที่พัฒนาขึ้นสำหรับดาวเทียมสอดแนมทางทหาร"
KH-11 รุ่นต่างๆ มีมวลแตกต่างกัน KH-11 รุ่นแรกๆ มีรายงานว่ามีมวลใกล้เคียงกับ HEXAGON [ 26 ]เช่น ประมาณ12,000 กก. (26,000 ปอนด์)เชื่อกันว่าบล็อกรุ่นหลังๆ มีมวลประมาณ17,000 กก. (37,000 ปอนด์) [ 27 ]ถึง19,600 กก . (43,200 ปอนด์) [ 28 ] [ 5 ]
โมดูลขับเคลื่อน
มีรายงานว่า KH-11 ติดตั้ง ระบบขับเคลื่อนที่ใช้ ไฮดราซีนเพื่อปรับวงโคจร เพื่อเพิ่มอายุการใช้งานในวงโคจรของ KH-11 จึงมีแผนที่จะเติมเชื้อเพลิงให้กับโมดูลขับเคลื่อนระหว่างการเยี่ยมชมบริการโดยกระสวยอวกาศ [ 26 ]มีการคาดการณ์ว่าโมดูลขับเคลื่อนนั้นเกี่ยวข้องกับSatellite Support Bus (SSB) ของ Lockheed ซึ่งได้มาจากSatellite Control Section (SCS) ที่ Lockheed พัฒนาขึ้นสำหรับ KH-9 [ 29 ]

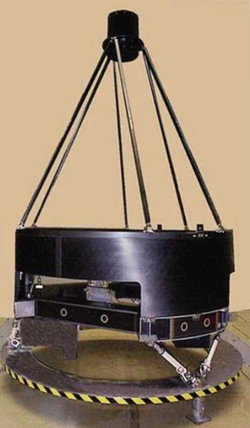

การประกอบกล้องโทรทรรศน์แบบออปติคอล
ประวัติของ CIAระบุว่ากระจกหลักบน KH-11 รุ่นแรกมีขนาด2.34 เมตร (92 นิ้ว)แต่ขนาดเพิ่มขึ้นในรุ่นต่อมา[ 5 ] NRO เป็นผู้นำในการพัฒนาเทคนิคการขัดเงากระจกที่ควบคุมด้วยคอมพิวเตอร์ ซึ่งต่อมาได้ถูกนำมาใช้ในการขัดเงากระจกหลักของกล้องโทรทรรศน์อวกาศฮับเบิลด้วย[ 30 ]
ดาวเทียมรุ่นหลังๆ มีกระจกขนาดใหญ่ขึ้น โดยมีเส้นผ่านศูนย์กลางประมาณ2.9 ถึง 3.1 เมตร (110 ถึง 120 นิ้ว) [ 31 ] Jane's Defence Weeklyระบุว่ากระจกรองใน ระบบ กล้องโทรทรรศน์สะท้อนแสงแบบ Cassegrainสามารถเคลื่อนที่ได้ ทำให้สามารถถ่ายภาพจากมุมที่ผิดปกติสำหรับดาวเทียมได้ นอกจากนี้ ยังมีข้อบ่งชี้ว่าดาวเทียมสามารถถ่ายภาพได้ทุกๆ ห้าวินาที
เซ็นเซอร์รับภาพและโหมดกล้อง
ระบบกล้อง KH-11 รุ่นแรกมีโหมดเฟรมและสตริป[ 32 ]ระนาบโฟกัสติดตั้งด้วยอาร์เรย์ของไดโอดซิลิคอนที่ไวต่อแสง ซึ่งแปลงค่าความสว่างเป็นสัญญาณไฟฟ้า ความหนาแน่นของบรรจุภัณฑ์สูงเพียงพอ (ไดโอดหลายร้อยตัวต่อนิ้ว) เพื่อให้ตรงกับระยะห่างของตัวอย่างภาคพื้นดินของดาวเทียม CORONAสัญญาณดิจิทัลที่บันทึกไว้จะถูกเข้ารหัสและส่งไปยังสถานีภาคพื้นดินในเวลาเกือบเรียลไทม์ และเขียนลงบนฟิล์มโดยใช้เลเซอร์เพื่อสร้างภาพที่บันทึกไว้ขึ้นมาใหม่[ 33 ] ตัวตรวจจับ อุปกรณ์ประจุไฟฟ้าแบบคู่ (CCD) ตัวแรกสำหรับ KH-11 ได้รับการพัฒนาโดยWestinghouse Electric Corporationที่โรงงาน Baltimore ในช่วงปลายทศวรรษ 1970 [ 34 ] KH-11 Block II อาจเป็นดาวเทียมสอดแนมดวงแรกที่ติดตั้งอุปกรณ์ถ่ายภาพด้วยCCD ขนาด 800 × 800 พิกเซล[ 35 ]ดาวเทียมรุ่นต่อๆ มาอาจรวมถึง ความสามารถ ด้านข่าวกรองสัญญาณและความไวที่มากขึ้นในสเปกตรัมแสง ที่กว้างขึ้น (อาจรวมถึงอินฟราเรด ) [ 36 ]
การสื่อสาร
การสื่อสารและการดาวน์โหลดข้อมูลจากดาวเทียม KH-11 จะถูกส่งผ่านกลุ่มดาวเทียมถ่ายทอดสัญญาณการสื่อสารในวงโคจรที่สูงกว่า เชื่อกันว่าอุปกรณ์ถ่ายทอดสัญญาณการสื่อสารรุ่นแรกทำงานที่ความถี่ 60 GHz เนื่องจากคลื่นวิทยุที่ความถี่นี้ถูกปิดกั้นโดยชั้นบรรยากาศของโลก จึงไม่สามารถตรวจจับได้จากภาคพื้นดิน การปล่อยดาวเทียม Satellite Data System สองดวงแรก เกิดขึ้นในเดือนมิถุนายนและสิงหาคม พ.ศ. 2519 ซึ่งเร็วกว่าการปล่อยดาวเทียม KH-11 ดวงแรกในช่วงปลายปี พ.ศ. 2519 [ 37 ] หนึ่งในความท้าทายแรกเริ่มในวงโคจรคือความล้มเหลวของหลอดคลื่นเดินทาง (Traveling-wave tubes ) ซึ่งขยายสัญญาณการสื่อสารที่ส่งจากดาวเทียมถ่ายภาพไปยังดาวเทียมถ่ายทอดสัญญาณ และจากดาวเทียมถ่ายทอดสัญญาณไปยังสถานีภาคพื้นดิน ในระหว่างการเคลื่อนที่ผ่านชั้นไอโอโนสเฟียร์ไอออนอาจสะสมอยู่ด้านนอกของหลอด ซึ่งทำงานที่แรงดัน 14,000 โวลต์ ส่งผลให้เกิดประกายไฟซ้ำๆ และการสะสมของร่องรอยคาร์บอนภายในท่อ ซึ่งในที่สุดก็ทำให้ท่อลัดวงจร ปัญหานี้สามารถบรรเทาได้โดยการเปลี่ยนทิศทางการโคจรของดาวเทียมระหว่างการข้ามชั้นไอโอโนสเฟียร์ และในที่สุดก็แก้ไขได้ด้วยการป้องกันท่อที่ดีขึ้นในดาวเทียมรุ่นต่อมา[ 34 ] มีรายงานว่าสถานีภาคพื้นดินสำหรับรับข้อมูล KH-11 ตั้งอยู่ที่Fort Belvoir รัฐเวอร์จิเนีย ฐานทัพอากาศแห่งชาติ Buckleyเดิมรัฐโคโลราโด และสถานีอากาศ Kapaunประเทศเยอรมนี[ 38 ]
ความละเอียดและระยะห่างของตัวอย่างภาคพื้นดิน
กระจกขนาด 2.4 เมตร (94 นิ้ว)ที่สมบูรณ์แบบซึ่งสังเกตการณ์ในช่วงสเปกตรัมที่มองเห็นได้ (เช่น ที่ความยาวคลื่น 500 นาโนเมตร) มีความละเอียดที่จำกัดด้วยการเลี้ยวเบนประมาณ 0.05 อาร์คเซคซึ่งจากระดับความสูงวงโคจร250 กม . (160 ไมล์)จะสอดคล้องกับระยะห่างของตัวอย่างบนพื้นดิน 6 ซม . (2.4 นิ้ว) ความละเอียดในการใช้งานควรจะแย่ลงเนื่องจากผลกระทบของ ความ ปั่นป่วนในชั้นบรรยากาศ[ 39 ]นักดาราศาสตร์Clifford Stollประมาณการว่ากล้องโทรทรรศน์ดังกล่าวสามารถแยกแยะได้ถึง "สองสามนิ้ว ไม่ดีพอที่จะจดจำใบหน้าได้" [ 40 ]
รุ่น KH-11
มีการระบุการลาดตระเวนด้วยแสงอิเล็กโทรออปติกของสหรัฐฯ ห้ารุ่น: [ 41 ] [ 42 ]
บล็อกที่ 1
กลุ่มที่ 1 หมายถึงดาวเทียม KH-11 รุ่นดั้งเดิม ซึ่งถูกปล่อยขึ้นสู่อวกาศจำนวน 5 ดวง ระหว่างวันที่ 19 ธันวาคม 1976 ถึง 17 พฤศจิกายน 1982
บล็อกที่ 2
ดาวเทียม Block II ทั้งสามดวงในเอกสารสาธารณะถูกเรียกว่า KH-11B รหัส DRAGON ที่กล่าวอ้าง หรือCRYSTALและเชื่อกันว่าสามารถถ่ายภาพอินฟราเรดได้นอกเหนือจากการสังเกตการณ์ด้วยแสง[ 43 ]ดาวเทียม Block II ดวงแรกหรือดวงที่สองสูญหายไปเนื่องจากความล้มเหลวในการปล่อย[ 42 ]
บล็อกที่ 3
ดาวเทียม Block III จำนวน 4 ดวง ซึ่งเรียกกันทั่วไปว่า KH-12 หรือImproved CRYSTALถูกปล่อยขึ้นสู่อวกาศระหว่างเดือนพฤศจิกายน พ.ศ. 2535 ถึงตุลาคม พ.ศ. 2544 ชื่อ "Improved CRYSTAL" หมายถึง "Improved Metric CRYSTAL System" (IMCS) คำว่า Metricอธิบายถึงความสามารถในการกำหนดจุดอ้างอิง Datum (เครื่องหมาย) ในภาพที่สัมพันธ์กับระบบพิกัดทางภูมิศาสตร์โลกเพื่อวัตถุประสงค์ในการทำแผนที่[ 44 ] [ 45 ]การปรับปรุงอีกอย่างหนึ่งคืออัตราการดาวน์โหลดที่เพิ่มขึ้นถึง 8 เท่าเมื่อเทียบกับรุ่นก่อนหน้า เพื่ออำนวยความสะดวกในการเข้าถึงแบบเรียลไทม์ที่ดีขึ้นและครอบคลุมพื้นที่มากขึ้น[ 46 ]ตั้งแต่ Block III เป็นต้นไป อายุการใช้งานโดยทั่วไปของดาวเทียมเพิ่มขึ้นเป็นประมาณ 15 ปี ซึ่งอาจเกี่ยวข้องกับมวลการปล่อยที่สูงขึ้น ซึ่งช่วยให้มีเชื้อเพลิงสำรองมากขึ้นเพื่อต่อต้านแรงต้านของบรรยากาศ[ 47 ]
บล็อก IV
ดาวเทียมอิเล็กโทรออปติคอล 3 ดวงที่ปล่อยขึ้นสู่อวกาศในเดือนตุลาคม 2548 เดือนมกราคม 2554 และเดือนสิงหาคม 2556 จัดอยู่ในกลุ่มดาวเทียม Block IV
บล็อก V
ดาวเทียมสื่อสารลับรุ่นใหม่ที่ถูกส่งขึ้นสู่วงโคจรจีโอซิงโครนัสแบบเอียง ทำให้เกิดการคาดการณ์ว่าดาวเทียมเหล่านี้มีไว้เพื่อสนับสนุนดาวเทียมอิเล็กโทรออปติคอล Block V ที่กำหนดการปล่อยในช่วงปลายปี 2018 (NROL-71) และปี 2021 (NROL-82) [ 48 ]ดาวเทียมทั้งสองดวงนี้สร้างโดย Lockheed Martin Space Systems มีกระจกหลักที่มีเส้นผ่านศูนย์กลาง 2.4 เมตร และเป็นการอัพเกรดจากรุ่นก่อนหน้าที่สร้างโดย Lockheed [ 49 ]
จากพื้นที่อันตรายที่เผยแพร่สำหรับการปล่อยจรวด ได้มีการอนุมานความเอียงของวงโคจรที่ 74° สำหรับ NROL-71 ซึ่งอาจบ่งชี้ว่า NROL-71 มีเป้าหมายสำหรับ วงโคจรซิ งโครนัสดวงอาทิตย์แบบ Type II [ 50 ]ซึ่งจะช่วยให้ดาวเทียมสามารถศึกษาพื้นดินในช่วงผลกระทบต่างๆ ของชั่วโมงท้องถิ่น (ทิศทางและความยาวของเงา กิจกรรมประจำวัน ฯลฯ) [ 51 ] [ 52 ]
อนุพันธ์
เชื่อกันว่า ดาวเทียมมิสตี้ได้รับการพัฒนามาจาก KH-11 แต่ได้รับการดัดแปลงเพื่อให้มองไม่เห็นด้วยเรดาร์และตรวจจับได้ยากด้วยสายตา ดาวเทียมมิสตี้ดวงแรกUSA-53ถูกปล่อยโดยกระสวยอวกาศแอตแลนติสในภารกิจSTS-36ในปี 1990 ดาวเทียม USA-144ซึ่งปล่อยเมื่อวันที่ 22 พฤษภาคม 1999 โดยจรวดTitan IV B จากฐานทัพอากาศแวนเดนเบิร์กอาจเป็นดาวเทียมมิสตี้ดวงที่สอง[ 53 ]หรือ ยานอวกาศ ระบบปรับปรุงภาพ (Enhanced Imaging System ) บางครั้งดาวเทียมเหล่านี้ถูกระบุว่าเป็น KH-12
ในเดือนมกราคม พ.ศ. 2554 NRO ได้บริจาคชุดกล้องโทรทรรศน์อวกาศแบบออปติคอล 2 ชุดให้แก่ NASA ซึ่งมีกระจกหลักขนาดเส้นผ่านศูนย์กลาง2.4 เมตร (94 นิ้ว) [ 54 ] [ 55 ] [ 56 ] [ 57 ]ที่มีขนาดใกล้เคียงกับกล้องโทรทรรศน์อวกาศฮับเบิล แต่มีกระจกรองที่สามารถปรับทิศทางได้และมีความยาวโฟกัสสั้นกว่า (ส่งผลให้มีมุมมองที่กว้างขึ้น) ในตอนแรกเชื่อกันว่าสิ่งเหล่านี้เป็น "ฮาร์ดแวร์ส่วนเกิน" ของซีรีส์ KH-11 แต่ต่อมาได้ถูกระบุว่าเป็นส่วนหนึ่งของโครงการFuture Imaging Architecture ที่ถูกยกเลิก [ 58 ] NASA จะนำกระจกเหล่านี้ไปใช้เป็นกระจกหลักและกระจกสำรองสำหรับกล้องโทรทรรศน์อวกาศโรมัน
การประนีประนอม
ในปี พ.ศ. 2521 พนักงานหนุ่มของซีไอเอชื่อวิลเลียม แคมไพลส์ถูกกล่าวหาว่าขายคู่มือทางเทคนิคของระบบ KH-11 ซึ่งอธิบายถึงการออกแบบและการทำงานให้กับโซเวียต แคมไพลส์ถูกตัดสินว่ามีความผิดฐานจารกรรมและถูกตัดสินจำคุก 40 ปีในตอนแรก[ 59 ] [ 60 ]ต่อมาโทษจำคุกถูกลดลง และหลังจากรับโทษจำคุก 18 ปี แคมไพลส์ก็ได้รับการปล่อยตัวในปี พ.ศ. 2539 [ 61 ] [ 62 ]
ในปี พ.ศ. 2527 ซามูเอล โลริง โมริสันนักวิเคราะห์ข่าวกรองที่ศูนย์สนับสนุนข่าวกรองกองทัพเรือ ได้ส่งภาพลับ 3 ภาพที่ถ่ายโดย KH-11 ไปยังสำนักพิมพ์Jane's Defence Weeklyในปี พ.ศ. 2528 โมริสันถูกศาลรัฐบาลกลางตัดสินว่ามีความผิดในข้อหาจารกรรม 2 กระทง และข้อหาลักทรัพย์ของรัฐบาล 2 กระทง และถูกตัดสินจำคุก 2 ปี[ 63 ]เขาได้รับการอภัยโทษจากประธานาธิบดีคลินตันในปี พ.ศ. 2544 [ 64 ]
ในปี 2019 โดนัลด์ ทรัมป์ในฐานะประธานาธิบดีของสหรัฐอเมริกาได้ทวีตภาพลับของผลพวงจากการทดสอบจรวดซาฟีร์ ของอิหร่านที่ล้มเหลว [ 11 ]ซึ่งบางคนเชื่อว่าถ่ายจากดาวเทียมUSA-224 [ 65 ] [ 66 ]
ในหนังสือThe Samson Option: Israel's Nuclear Arsenal & American Foreign Policy ของSeymour Hersh Ari Ben-Menashe กล่าวว่าอิสราเอลได้ขโมยภาพจาก KH-11 เพื่อกำหนดเป้าหมายขีปนาวุธไปยังสหภาพโซเวียต[ 67 ]
ภารกิจ KH-11
ระหว่างปี 1976 ถึง 1990 มีการปล่อยดาวเทียม KH-11 จำนวน 9 ดวง โดยใช้ยานปล่อยTitan-3D และ Titan-34D โดยมีหนึ่งครั้งที่การปล่อยล้มเหลว สำหรับการปล่อยดาวเทียมอีก 5 ครั้งถัดมา ระหว่างปี 1992 ถึง 2005 ได้ใช้ยานปล่อย Titan IVส่วนการปล่อย 3 ครั้งล่าสุดตั้งแต่ปี 2011 เป็นต้นมา ได้ใช้ยาน ปล่อย Delta IV Heavyดาวเทียม KH-11 เข้ามาแทนที่ดาวเทียม ส่งภาพยนตร์ KH-9และดาวเทียมอื่นๆ ซึ่งดาวเทียม KH-9 สูญหายไปในเหตุระเบิดระหว่างการปล่อยในปี 1986
ดาวเทียม KH-11 ทั้งหมดอยู่ในระนาบมาตรฐานสองระนาบในวงโคจรซิงโครนัสกับดวงอาทิตย์เนื่องจากเงาช่วยในการแยกแยะลักษณะพื้นดิน ดาวเทียมในระนาบมาตรฐานทางทิศตะวันออกของวงโคจรเที่ยง/เที่ยงคืนจะสังเกตพื้นดินในช่วงบ่ายตามเวลาท้องถิ่น ในขณะที่ดาวเทียมในระนาบทางทิศตะวันตกจะสังเกตพื้นดินในช่วงเช้าตามเวลาท้องถิ่น[ 68 ] [ 69 ] [ 70 ]ดังนั้นในอดีต การปล่อยดาวเทียมจึงถูกกำหนดเวลาให้เกิดขึ้นประมาณสองชั่วโมงก่อนหรือหนึ่งชั่วโมงหลังเที่ยง (หรือเที่ยงคืน) ตามเวลาท้องถิ่น ตามลำดับ[ 42 ]วงโคจรเป็นเช่นนั้น เส้นทางบนพื้นดินจะซ้ำกันหลังจากจำนวนวันหนึ่งๆ ปัจจุบันทุกๆ สี่วันสำหรับดาวเทียมหลักในระนาบวงโคจรตะวันออกและตะวันตก[ 71 ]
กลุ่มดาวเทียมประกอบด้วยดาวเทียมหลัก 2 ดวงและดาวเทียมรอง 2 ดวง (ดาวเทียมหลัก 1 ดวงและดาวเทียมรอง 1 ดวงต่อระนาบ) ระนาบวงโคจรของดาวเทียมหลัก 2 ดวงในระนาบตะวันออกและตะวันตกแยกจากกันที่ 48° ถึง 50° ระนาบวงโคจรของดาวเทียมรองในระนาบตะวันออกอยู่ห่างจากดาวเทียมหลักไปทางทิศตะวันออก 20° ในขณะที่ระนาบวงโคจรของดาวเทียมรองในระนาบตะวันตกอยู่ห่างจากดาวเทียมหลักไปทางทิศตะวันตก 10° [ 71 ] [ 72 ]
| ชื่อ | บล็อกKH-11 [ 69 ] | วันที่เปิดตัว | รหัส COSPAR [ 73 ]หมายเลข SATCAT | การกำหนดการปล่อย | วงโคจร | เครื่องบิน[ 69 ] | วันที่วงโคจรสลายตัว |
|---|---|---|---|---|---|---|---|
| ปฏิบัติการ 5705 | 1-1 | 19 ธันวาคม พ.ศ. 2519 | 1976-125A [ 74 ] 09627 | ไม่มีข้อมูล | 247 กม. × 533 กม. (153 ไมล์ × 331 ไมล์) i=96.9° | ตะวันตก | 28 มกราคม 2522 |
| ปฏิบัติการ 4515 | 1-2 | 14 มิถุนายน 2521 | 1978-060A [ 75 ] 10947 | 276 กม. × 509 กม. (171 ไมล์ × 316 ไมล์) i=96.8° | ตะวันตก | 23 สิงหาคม 2524 | |
| ปฏิบัติการ 2581 | 1-3 | 7 กุมภาพันธ์ 2523 | 1980-010A [ 76 ] 11687 | 309 กม. × 501 กม. (192 ไมล์ × 311 ไมล์) i=97.1° | ทิศตะวันออก | 30 ตุลาคม 2525 | |
| ปฏิบัติการ 3984 | 1-4 | 3 กันยายน 2524 | 1981-085A [ 77 ] 12799 | 244 กม. × 526 กม. (152 ไมล์ × 327 ไมล์) i=96.9° | ตะวันตก | 23 พฤศจิกายน 2527 | |
| ปฏิบัติการ 9627 | 1-5 | 17 พฤศจิกายน 2525 | 1982-111A [ 78 ] 13659 | 280 กม. × 522 กม. (174 ไมล์ × 324 ไมล์) i=96.9° | ทิศตะวันออก | 13 สิงหาคม 2528 | |
| สหรัฐอเมริกา-6 | 2-1 | 4 ธันวาคม พ.ศ. 2527 | 1984-122A [ 79 ] 15423 | 335 กม. × 758 กม. (208 ไมล์ × 471 ไมล์) i=98° [ 43 ] | ตะวันตก | 10 พฤศจิกายน 2537 | |
| ไม่ทราบ | 2-2 | 28 สิงหาคม 2528 | ไม่มีข้อมูล | ไม่สามารถโคจรได้สำเร็จ | ทิศตะวันออก | ไม่มีข้อมูล | |
| สหรัฐอเมริกา-27 | 2-3 | 26 ตุลาคม 2530 | 1987-090A [ 80 ] 18441 | 300 กม. × 1,000 กม. (190 ไมล์ × 620 ไมล์) , i=98° [ 43 ] | ทิศตะวันออก | 11 มิถุนายน 2535 | |
| สหรัฐอเมริกา-33 | 2-4 | 6 พฤศจิกายน 2531 | 1988-099A [ 81 ] 19625 | 300 กม. × 1,000 กม. (190 ไมล์ × 620 ไมล์) , i=98° [ 43 ] | ตะวันตก | 12 พฤษภาคม 2539 | |
| สหรัฐอเมริกา-86 | 3-1 | 28 พฤศจิกายน 2535 | 1992-083A [ 82 ] 22251 | 408 กม. × 931 กม. (254 ไมล์ × 578 ไมล์) , i=97.7° [ 83 ] | ทิศตะวันออก | 5 มิถุนายน พ.ศ. 2543 | |
| สหรัฐอเมริกา-116 | 3-2 | 5 ธันวาคม 2538 | 1995-066A [ 84 ] 23728 | 405 กม. × 834 กม. (252 ไมล์ × 518 ไมล์) , i=97.7° [ 85 ] | ทิศตะวันออก | 19 พฤศจิกายน 2551 | |
| สหรัฐอเมริกา-129 | 3-3 | 20 ธันวาคม 2539 | 1996-072A [ 86 ] 24680 | NROL-2 | 292 กม. × 894 กม. (181 ไมล์ × 556 ไมล์) , i=97.7° [ 87 ] | ตะวันตก | 24 เมษายน 2557 [ 88 ] |
| สหรัฐอเมริกา-161 | 3-4 | 5 ตุลาคม 2544 | 2001-044A [ 89 ] 26934 | NROL-14 | 309 กม. × 965 กม. (192 ไมล์ × 600 ไมล์) , i=97.9° [ 90 ] | ทิศตะวันออก | ปลายปี 2557 [ 91 ] |
| สหรัฐอเมริกา-186 | 4-1 | 19 ตุลาคม 2548 | 2005-042A [ 92 ] 28888 | NROL-20 | 263 กม. × 450 กม. (163 ไมล์ × 280 ไมล์) , i=97.9° [ 93 ] | ตะวันตก | |
| ยูเอสเอ-224 | 4-2 | 20 มกราคม 2554 | 2011-002A [ 94 ] 37348 | NROL-49 | 290 กม. × 985 กม. (180 ไมล์ × 612 ไมล์) , i=97.9° [ 95 ] | ทิศตะวันออก | |
| สหรัฐอเมริกา-245 | 4-3 | 28 สิงหาคม 2556 | 2013-043A [ 96 ] 39232 | NROL-65 | 260 กม. × 1,007 กม. (162 ไมล์ × 626 ไมล์) , i=97.9° [ 97 ] | ตะวันตก | |
| สหรัฐอเมริกา-290 | 5-1? | 19 มกราคม 2562 | 2019-004A [ 98 ] 43941 | NROL-71 | 395 กม. × 420 กม. (245 ไมล์ × 261 ไมล์) , i=73.6° [ 99 ] | ไม่มีข้อมูล | |
| สหรัฐอเมริกา-314 | 5-2? | 26 เมษายน 2564 | 2021-032A [ 100 ] 48247 | NROL-82 | 548 กม. × 773 กม. (341 ไมล์ × 480 ไมล์) , i=98.0° [ 101 ] | ทิศตะวันออก | |
| สหรัฐอเมริกา-338 | 5-3? | 24 กันยายน 2565 | 2022-117A [ 102 ] 53883 | NROL-91 | 364 กม. × 414 กม. (226 ไมล์ × 257 ไมล์) , i=73.6° [ 103 ] | ไม่มีข้อมูล |
ดาวเทียม KH-11 จำเป็นต้องได้รับการปรับตำแหน่งเป็นระยะเพื่อต่อต้านแรงต้านของชั้นบรรยากาศหรือเพื่อปรับเส้นทางโคจรให้ตรงกับความต้องการในการเฝ้าระวัง จากข้อมูลที่รวบรวมโดยผู้สังเกตการณ์สมัครเล่น ลักษณะวงโคจรต่อไปนี้ของ OPS 5705 ได้รับการคำนวณโดยTed Molczanผู้ สังเกตการณ์ท้องฟ้าสมัครเล่น [ 104 ]
| OPS 5705 ช่วงเวลา | จุดใกล้โลกที่สุด ( AMSL ) | เอโปจี ( AMSL ) | จุดสูงสุดของวงโคจร ณ สิ้นสุดช่วงเวลา( AMSL ) |
|---|---|---|---|
| 19 ธันวาคม 2519 – 23 ธันวาคม 2519 | 253 กม. (157 ไมล์) | 541 กม. (336 ไมล์) | 541 กม. (336 ไมล์) |
| 23 ธันวาคม 2519 – 27 มีนาคม 2520 | 348 กม. (216 ไมล์) | 541 กม. (336 ไมล์) | 537 กม. (334 ไมล์) |
| 27 มีนาคม 2520 – 19 สิงหาคม 2520 | 270 กม. (170 ไมล์) | 537 กม. (334 ไมล์) | 476 กม. (296 ไมล์) |
| 19 สิงหาคม 2520 – มกราคม 2521 | 270 กม. (170 ไมล์) | 528 กม. (328 ไมล์) | 454 กม. (282 ไมล์) |
| มกราคม 1978 – 28 มกราคม 1979 | 263 กม. (163 ไมล์) | 534 กม. (332 ไมล์) | ปลดวงโคจร |
เมื่อวันที่ 4 กันยายน พ.ศ. 2553 นักถ่ายภาพดาราศาสตร์สมัครเล่นRalf Vandeberghได้ถ่ายภาพดาวเทียม KH-11 (USA-129) จากพื้นดิน ภาพถ่ายเหล่านี้แม้จะถ่ายด้วย กล้องโทรทรรศน์ที่มีขนาดรูรับแสง 250 มม. (10 นิ้ว)จากระยะห่าง336 กิโลเมตร (209 ไมล์)ก็แสดงรายละเอียดที่สำคัญ เช่น จานและแผงโซลาร์เซลล์ รวมถึงองค์ประกอบบางอย่างที่ยังไม่ทราบหน้าที่[ 105 ]
ค่าใช้จ่าย
ต้นทุนต่อหน่วยโดยประมาณ รวมทั้งการเปิดตัวและในสก เงินดอลลาร์ ปี 1990อยู่ระหว่าง1.25ถึง1.75 พันล้าน ดอลลาร์สหรัฐ(ปรับตามอัตราเงินเฟ้อแล้วอยู่ ที่ 3.08ถึง4.31พันล้านดอลลาร์สหรัฐในปี 2025 ) [ 36 ]
ตามที่วุฒิสมาชิกสหรัฐฯKit Bondกล่าวไว้ งบประมาณเบื้องต้นสำหรับดาวเทียม KH-11 รุ่นเก่าสองดวงที่สั่งซื้อจาก Lockheed ในปี2548นั้นสูงกว่าเรือบรรทุกเครื่องบินชั้นNimitz รุ่นล่าสุด (CVN-77) [ 21 ]ซึ่งมีต้นทุนการจัดซื้อที่คาดการณ์ไว้ที่6.35 พันล้านดอลลาร์ ณ เดือนพฤษภาคม2548 [ 106 ] ในปี2554หลังจากการปล่อยUSA-224 Bruce Carlsonจาก DNRO ได้ประกาศว่าต้นทุนการจัดซื้อดาวเทียมนั้นต่ำกว่างบประมาณเบื้องต้น2 พันล้านดอลลาร์ ซึ่งจะทำให้ต้นทุนอยู่ที่ประมาณ 4.4 พันล้านดอลลาร์ (ปรับตามอัตราเงินเฟ้อแล้ว6.3พันล้านดอลลาร์ในปี 2568 ) [ 22 ]
ในเดือนเมษายนพ.ศ. 2557 NRO ได้กำหนดมูลค่า "มากกว่า5 พันล้านดอลลาร์ " ให้กับดาวเทียม KH-11 รุ่นเก่าสองดวงสุดท้าย[ 107 ]
แกลเลอรีรูปภาพ
ภาพ KH-11 Block 1 ของ เครื่องบินทิ้งระเบิดเจ็ท Xian H-6ที่จีนใช้งาน
ภาพที่สองของเครื่องบิน KH-11 Block 1 ที่ใช้ในการก่อสร้างเรือบรรทุกเครื่องบินชั้นเคียฟรั่วไหลไปยังJane'sในปี 1984
ภาพถ่ายจากดาวเทียมสอดแนมของสหรัฐฯ แสดง ให้ เห็นโรงงานผลิตยาอัล-ชิฟาซึ่งระบุว่าเป็นโรงงานในบล็อก KH-11 หมายเลข 3
ภาพจากโดรน KH-11 Block 2 แสดง ค่าย Zhawar Kiliในอัฟกานิสถาน
