เฟเซอร์

ในฟิสิกส์และวิศวกรรมศาสตร์เฟเซอร์ ( คำผสมระหว่างphase vector ) คือจำนวนเชิงซ้อนที่แทนฟังก์ชันไซน์ที่มีแอมพลิจูดAและเฟสเริ่มต้นθคงที่ตามเวลาและมีความถี่เชิงมุมωคงที่

เฟเซอร์

ตัวอย่างวงจร RLC แบบอนุกรม และแผนภาพเฟเซอร์ ที่เกี่ยวข้อง สำหรับค่าω ที่กำหนด ลูกศรในแผนภาพด้านบนคือเฟเซอร์ที่วาดในแผนภาพเฟเซอร์ ( ระนาบเชิงซ้อนโดยไม่แสดงแกน) ซึ่งไม่ควรสับสนกับลูกศรในแผนภาพด้านล่าง ซึ่งเป็นขั้วอ้างอิงสำหรับแรงดันและทิศทางอ้างอิงสำหรับกระแส

ในฟิสิกส์และวิศวกรรมศาสตร์เฟเซอร์ ( คำผสมระหว่างphase vector [ 1 ] [ 2 ] ) คือจำนวนเชิงซ้อนที่แทนฟังก์ชันไซน์ที่มีแอมพลิจูดAและเฟสเริ่มต้นθคงที่ตามเวลาและมีความถี่เชิงมุมωคงที่ มันเกี่ยวข้องกับแนวคิดทั่วไปที่เรียกว่าการแสดงเชิงวิเคราะห์[ 3 ]ซึ่งแยกไซน์ออกเป็นผลคูณของค่าคงที่เชิงซ้อนและตัวประกอบที่ขึ้นอยู่กับเวลาและความถี่ ค่าคงที่เชิงซ้อนซึ่งขึ้นอยู่กับแอมพลิจูดและเฟส เรียกว่าเฟเซอร์หรือ แอมพลิจู ดเชิงซ้อน[ 4 ] [ 5 ]และ (ในตำราเก่า) ไซเนอร์[ 6 ]หรือแม้แต่คอมเพล็กเซอร์[ 6 ]

การประยุกต์ใช้ทั่วไปคือการวิเคราะห์สถานะคงที่ของเครือข่ายไฟฟ้าที่ขับเคลื่อนด้วยกระแสไฟฟ้าที่เปลี่ยนแปลงตามเวลาโดยถือว่าสัญญาณทั้งหมดเป็นสัญญาณไซน์ที่มีความถี่ร่วมกัน การแสดงเฟเซอร์ช่วยให้นักวิเคราะห์สามารถแสดงแอมพลิจูดและเฟสของสัญญาณโดยใช้จำนวนเชิงซ้อนเพียงตัวเดียว ความแตกต่างเพียงอย่างเดียวในการแสดงเชิงวิเคราะห์คือแอมพลิจูดเชิงซ้อน (เฟเซอร์) การรวมเชิงเส้นของฟังก์ชันดังกล่าวสามารถแสดงเป็นการรวมเชิงเส้นของเฟเซอร์ (เรียกว่าพีชคณิตเฟเซอร์หรือพีชคณิตเฟเซอร์[ 7 ] : 53 ) และปัจจัยที่ขึ้นอยู่กับเวลา/ความถี่ที่พวกมันมีร่วมกัน

ที่มาของคำว่าเฟเซอร์บ่งชี้อย่างถูกต้องว่าแคลคูลัส (เชิงแผนภาพ) ที่ค่อนข้างคล้ายกับที่เป็นไปได้สำหรับเวกเตอร์นั้นก็เป็นไปได้สำหรับเฟเซอร์เช่นกัน[ 6 ]คุณสมบัติเพิ่มเติมที่สำคัญของการแปลงเฟเซอร์คือการหาอนุพันธ์และการหาปริพันธ์ของสัญญาณไซน์ (ที่มีแอมพลิจูด คาบ และเฟสคงที่) สอดคล้องกับการดำเนินการทางพีชคณิต อย่างง่าย บนเฟเซอร์ ดังนั้นการแปลงเฟเซอร์จึงช่วยให้สามารถวิเคราะห์ (คำนวณ) สถานะคงที่กระแสสลับของ วงจรRLC ได้ โดยการแก้สมการพีชคณิต อย่างง่าย (แม้ว่าจะมีสัมประสิทธิ์เชิงซ้อน) ในโดเมนเฟเซอร์ แทนที่จะแก้สมการเชิงอนุพันธ์ (ที่มี สัมประสิทธิ์ จริง ) ในโดเมนเวลา[ 8 ] [ 9 ] [ a ] ​​ผู้คิดค้นการแปลงเฟเซอร์คือCharles Proteus Steinmetzซึ่งทำงานที่General Electricในช่วงปลายศตวรรษที่ 19 [ 10 ] [ 11 ]เขาได้รับแรงบันดาลใจจากOliver Heaviside แคลคูลัสเชิงปฏิบัติการของ Heaviside ได้รับการดัดแปลงเพื่อให้ตัวแปร p กลายเป็น jω จำนวนเชิงซ้อน j มีความหมายง่ายๆ คือ การเลื่อนเฟส[ 12 ]

หากมองข้ามรายละเอียดทางคณิตศาสตร์บางส่วน การแปลงเฟเซอร์ยังสามารถมองได้ว่าเป็นกรณีเฉพาะของการแปลงลาปลาส (จำกัดที่ความถี่เดียว) ซึ่งเมื่อเปรียบเทียบกับการแสดงเฟเซอร์แล้ว สามารถใช้เพื่อ (พร้อมกัน) หาการตอบสนองชั่วคราวของวงจร RLC ได้ [ 9 ] [ 11 ]อย่างไรก็ตาม การแปลงลาปลาสนั้นยากต่อการนำไปใช้ทางคณิตศาสตร์มากกว่า และความพยายามอาจไม่คุ้มค่าหากต้องการเพียงการวิเคราะห์สถานะคงที่เท่านั้น[ 11 ]

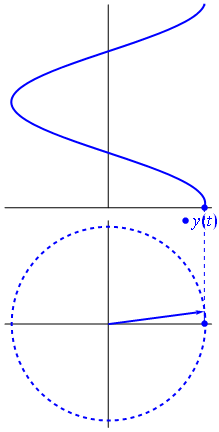

รูปที่ 2. เมื่อฟังก์ชันเออีฉัน(ωที+θ){\displaystyle A\cdot e^{i(\omega t+\theta )}}เมื่อแสดงในระนาบเชิงซ้อน เวกเตอร์ที่เกิดจากส่วนจินตภาพและส่วนจริงจะหมุนรอบจุดกำเนิด ขนาดของมันคือAและมันจะหมุนครบหนึ่งรอบทุกๆθคือมุมที่มันทำกับแกนจริงบวกที่t = 0 (และที่t = n/ / ω สำหรับค่าจำนวนเต็มn ทั้งหมด )

สัญกรณ์

สัญกรณ์เฟเซอร์ (หรือที่เรียกว่าสัญกรณ์มุม ) เป็นสัญกรณ์ทางคณิตศาสตร์ที่ใช้ในวิศวกรรมอิเล็กทรอนิกส์และวิศวกรรมไฟฟ้าเวกเตอร์ที่มีพิกัดเชิงขั้วเป็นขนาดเอ{\displaystyle A}และมุมθ{\displaystyle \theta }เขียนไว้ว่าเอθ.มุม θ .}[ 13 ]1θ{\displaystyle 1\angle \theta }สามารถแทนเวกเตอร์ ได้(คอสθ,บาปθ){\displaystyle (\cos \theta ,\,\sin \theta )}หรือจำนวนเชิงซ้อนคอสθ+ฉันบาปθ=อีฉันθ{\displaystyle \cos \theta +i\sin \theta =e^{i\theta }}ตามสูตรของออยเลอร์ด้วยฉัน2=1{\displaystyle i^{2}=-1}ซึ่งทั้งสองมีค่าเท่ากับ 1

มุมอาจระบุเป็นองศาโดยมีการแปลงจากองศาเป็นเรเดียน โดยปริยาย ตัวอย่างเช่น190{\displaystyle 1\angle 90}จะถูกสันนิษฐานว่า190,{\displaystyle 1\angle 90^{\circ },}ซึ่งเป็นเวกเตอร์(0,1){\displaystyle (0,\,1)}หรือหมายเลขอีฉันπ/2=ฉัน.{\displaystyle e^{i\pi /2}=i.}

การคูณและการหารจำนวนเชิงซ้อนกลายเป็นเรื่องง่ายดายเมื่อใช้สัญกรณ์เฟเซอร์ เมื่อกำหนดเวกเตอร์แล้ววี1=เอ1θ1{\displaystyle v_{1}=A_{1}\angle \theta _{1}}และวี2=เอ2θ2{\displaystyle v_{2}=A_{2}\angle \theta _{2}}ต่อไปนี้เป็นจริง: [ 14 ]

วี1วี2=เอ1เอ2(θ1+θ2){\displaystyle v_{1}\cdot v_{2}=A_{1}\cdot A_{2}\angle (\theta _{1}+\theta _{2})},
วี1วี2=เอ1เอ2(θ1θ2){\displaystyle {\frac {v_{1}}{v_{2}}}={\frac {A_{1}}{A_{2}}}\angle (\theta _{1}-\theta _{2})}.

คำนิยาม

คลื่นไซน์ที่มีค่าเป็นจำนวนจริง ซึ่งมีแอมพลิจูด ความถี่ และเฟสคงที่ จะมีรูปแบบดังนี้:

เอคอส(ωที+θ),{\displaystyle A\cos(\omega t+\theta ),}

โดยมีเพียงพารามิเตอร์เท่านั้นที{\displaystyle t}เปลี่ยนแปลงตามเวลา การรวมส่วนจินตภาพ :

ฉันเอบาป(ωที+θ){\displaystyle i\cdot A\sin(\omega t+\theta )}

ตามสูตรของออยเลอร์ จะได้ คุณสมบัติการแยกตัวประกอบดังที่ได้อธิบายไว้ในย่อหน้าแรก:

เอคอส(ωที+θ)+ฉันเอบาป(ωที+θ)=เออีฉัน(ωที+θ)=เออีฉันθอีฉันωที,{\displaystyle A\cos(\omega t+\theta )+i\cdot A\sin(\omega t+\theta )=Ae^{i(\omega t+\theta )}=Ae^{i\theta }\cdot e^{i\omega t},}

ซึ่งส่วนจริงคือไซน์ซอยด์ดั้งเดิม ประโยชน์ของการแสดงผลในรูปจำนวนเชิงซ้อนคือ การดำเนินการเชิงเส้นกับการแสดงผลเชิงซ้อนอื่นๆ จะให้ผลลัพธ์เป็นจำนวนเชิงซ้อน ซึ่งส่วนจริงสะท้อนถึงการดำเนินการเชิงเส้นแบบเดียวกันกับส่วนจริงของไซน์ซอยด์เชิงซ้อนอื่นๆ ยิ่งไปกว่านั้น คณิตศาสตร์ทั้งหมดสามารถทำได้โดยใช้เพียงเฟเซอร์เท่านั้นเออีฉันθ,{\displaystyle Ae^{i\theta },}และตัวประกอบร่วมอีฉันωที{\displaystyle e^{i\omega t}}จะถูกแทรกกลับเข้าไปก่อนส่วนจริงของผลลัพธ์

ฟังก์ชันเออีฉัน(ωที+θ){\displaystyle Ae^{i(\omega t+\theta )}}เป็นการแสดงเชิงวิเคราะห์ของเอคอส(ωที+θ).{\displaystyle A\cos(\omega t+\theta ).}รูปที่ 2 แสดงให้เห็นเป็นเวกเตอร์หมุนในระนาบเชิงซ้อน บางครั้งสะดวกที่จะอ้างถึงฟังก์ชันทั้งหมดเป็นเฟเซอร์[ 15 ]ดังที่เราจะทำในส่วนถัดไป

เลขคณิต

การคูณด้วยค่าคงที่ (สเกลาร์)

การคูณเฟเซอร์เออีฉันθอีฉันωที{\displaystyle เอ๋^{i\theta }e^{i\omega t}}โดยค่าคงที่เชิงซ้อนบีอีฉันϕ{\displaystyle Be^{i\phi }}ทำให้เกิดเฟเซอร์อีกตัวหนึ่ง นั่นหมายความว่าผลกระทบเพียงอย่างเดียวของมันคือการเปลี่ยนแปลงแอมพลิจูดและเฟสของไซนูซอยด์พื้นฐาน: อีกครั้ง((เออีฉันθบีอีฉันϕ)อีฉันωที)=อีกครั้ง((เอบีอีฉัน(θ+ϕ))อีฉันωที)=เอบีคอส(ωที+(θ+ϕ)).{\displaystyle {\begin{aligned}&\operatorname {Re} \left(\left(Ae^{i\theta }\cdot Be^{i\phi }\right)\cdot e^{i\omega t}\right)\\={}&\operatorname {Re} \left(\left(ABe^{i(\theta +\phi )}\right)\cdot e^{i\omega t}\right)\\={}&AB\cos(\omega t+(\theta +\phi )).\end{aligned}}}

ในสาขาอิเล็กทรอนิกส์บีอีฉันϕ{\displaystyle Be^{i\phi }}สัญลักษณ์เฟเซอร์จะใช้แทน ค่าอิมพีแดนซ์ ซึ่งไม่ขึ้นกับเวลา โดยเฉพาะอย่างยิ่ง มันไม่ใช่สัญลักษณ์ย่อสำหรับเฟเซอร์อื่น การคูณกระแสเฟเซอร์ด้วยอิมพีแดนซ์จะได้แรงดันเฟเซอร์ แต่ผลคูณของเฟเซอร์สองตัว (หรือการยกกำลังสองของเฟเซอร์) จะแทนผลคูณของคลื่นไซน์สองตัว ซึ่งเป็นการดำเนินการที่ไม่เป็นเชิงเส้นและสร้างส่วนประกอบความถี่ใหม่ สัญลักษณ์เฟเซอร์สามารถใช้แทนระบบที่มีความถี่เดียวเท่านั้น เช่น ระบบเชิงเส้นที่ถูกกระตุ้นด้วยคลื่นไซน์

ส่วนที่เพิ่มเข้าไป

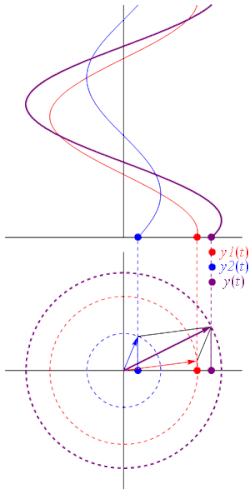

ผลรวมของเฟเซอร์คือการบวกเวกเตอร์หมุน

ผลรวมของเฟเซอร์หลายตัวจะสร้างเฟเซอร์อีกตัวหนึ่ง นั่นเป็นเพราะผลรวมของคลื่นไซน์ที่มีความถี่เดียวกันก็จะได้คลื่นไซน์ที่มีความถี่นั้นเช่นกัน: เอ1คอส(ωที+θ1)+เอ2คอส(ωที+θ2)=อีกครั้ง(เอ1อีฉันθ1อีฉันωที)+อีกครั้ง(เอ2อีฉันθ2อีฉันωที)=อีกครั้ง(เอ1อีฉันθ1อีฉันωที+เอ2อีฉันθ2อีฉันωที)=อีกครั้ง((เอ1อีฉันθ1+เอ2อีฉันθ2)อีฉันωที)=อีกครั้ง((เอ3อีฉันθ3)อีฉันωที)=เอ3คอส(ωที+θ3),{\displaystyle {\begin{aligned}&A_{1}\cos(\omega t+\theta _{1})+A_{2}\cos(\omega t+\theta _{2})\\[3pt]={}&\operatorname {Re} \left(A_{1}e^{i\theta _{1}}e^{i\omega t}\right)+\operatorname {Re} \left(A_{2}e^{i\theta _{2}}e^{i\omega t}\right)\\[3pt]={}&\operatorname {Re} \left(A_{1}e^{i\theta _{1}}e^{i\omega t}+A_{2}e^{i\theta _{2}}e^{i\omega t}\right)\\[3pt]={}&\operatorname {Re} \left(\left(A_{1}e^{i\theta _{1}}+A_{2}e^{i\theta _{2}}\right)e^{i\omega t}\right)\\[3pt]={}&\operatorname {Re} \left(\left(A_{3}e^{i\theta _{3}}\right)e^{i\omega t}\right)\\[3pt]={}&A_{3}\cos(\omega t+\theta _{3}),\end{aligned}}} ที่ไหน: เอ32=(เอ1คอสθ1+เอ2คอสθ2)2+(เอ1บาปθ1+เอ2บาปθ2)2,{\displaystyle A_{3}^{2}=(A_{1}\cos \theta _{1}+A_{2}\cos \theta _{2})^{2}+(A_{1}\sin \theta _{1}+A_{2}\sin \theta _{2})^{2},}

และถ้าเราพิจารณาθ3[π2,3π2]{\textstyle \theta _{3}\in \left[-{\frac {\pi }{2}},{\frac {3\pi }{2}}\right]}, แล้วθ3{\displaystyle \theta _{3}}เป็น:

  • sgn(เอ1บาป(θ1)+เอ2บาป(θ2))π2,{\textstyle \operatorname {sgn}(A_{1}\sin(\theta _{1})+A_{2}\sin(\theta _{2}))\cdot {\frac {\pi }{2}},}ถ้าเอ1คอสθ1+เอ2คอสθ2=0,{\displaystyle A_{1}\cos \theta _{1}+A_{2}\cos \theta _{2}=0,}กับsgn{\displaystyle \operatorname {sgn} }ฟังก์ชัน signum ;
  • อาร์คตัน(เอ1บาปθ1+เอ2บาปθ2เอ1คอสθ1+เอ2คอสθ2),{\displaystyle \arctan \left({\frac {A_{1}\sin \theta _{1}+A_{2}\sin \theta _{2}}{A_{1}\cos \theta _{1}+A_{2}\cos \theta _{2}}}\right),}ถ้าเอ1คอสθ1+เอ2คอสθ2>0{\displaystyle A_{1}\cos \theta _{1}+A_{2}\cos \theta _{2}>0};
  • π+อาร์คตัน(เอ1บาปθ1+เอ2บาปθ2เอ1คอสθ1+เอ2คอสθ2),{\displaystyle \pi +\arctan \left({\frac {A_{1}\sin \theta _{1}+A_{2}\sin \theta _{2}}{A_{1}\cos \theta _{1}+A_{2}\cos \theta _{2}}}\right),}ถ้าเอ1คอสθ1+เอ2คอสθ2<0{\displaystyle A_{1}\cos \theta _{1}+A_{2}\cos \theta _{2}<0}.

หรือโดยใช้กฎของโคไซน์บนระนาบเชิงซ้อน (หรือเอกลักษณ์ตรีโกณมิติสำหรับความแตกต่างของมุม ): เอ32=เอ12+เอ222เอ1เอ2คอส(180Δθ)=เอ12+เอ22+2เอ1เอ2คอส(Δθ),{\displaystyle A_{3}^{2}=A_{1}^{2}+A_{2}^{2}-2A_{1}A_{2}\cos(180^{\circ }-\Delta \theta )=A_{1}^{2}+A_{2}^{2}+2A_{1}A_{2}\cos(\Delta \theta ),} ที่ไหนΔθ=θ1θ2.{\displaystyle \Delta \theta =\theta _{1}-\theta _{2}.}

จุดสำคัญคือA และθ ไม่ขึ้นอยู่กับωหรือtซึ่งเป็นสิ่งที่ทำให้การเขียนสัญลักษณ์เฟเซอร์เป็นไปได้ การพึ่งพาเวลาและความถี่สามารถถูกระงับและแทรกกลับเข้าไปในผลลัพธ์ได้ ตราบใดที่การดำเนินการที่ใช้ระหว่างนั้นมีแต่การสร้างเฟเซอร์อีกตัวหนึ่งเท่านั้น ใน การเขียน สัญลักษณ์มุมการดำเนินการที่แสดงข้างต้นจะเขียนได้ดังนี้: เอ1θ1+เอ2θ2=เอ3θ3.{\displaystyle A_{1}\angle \theta _{1}+A_{2}\angle \theta _{2}=A_{3}\angle \theta _{3}.}

อีกวิธีหนึ่งในการมองการบวกคือ การบวกเวกเตอร์ สองตัว ที่มีพิกัด[ A cos( ωt + θ ), A sin( ωt + θ )]และ[ A cos( ωt + θ ), A sin( ωt + θ )]เข้าด้วยกันในเชิงเวกเตอร์ เพื่อให้ได้เวกเตอร์ลัพธ์ที่มีพิกัด[ A cos( ωt + θ ), A sin( ωt + θ )] (ดูภาพเคลื่อนไหว)

แผนภาพเฟเซอร์ของคลื่นสามลูกที่เกิดการแทรกสอดแบบทำลายล้างอย่างสมบูรณ์

ในทางฟิสิกส์ การบวกแบบนี้เกิดขึ้นเมื่อคลื่นไซน์แทรกซ้อนกัน ไม่ว่าจะเป็นแบบเสริมหรือแบบหักล้าง แนวคิดเวกเตอร์สถิตให้ข้อมูลเชิงลึกที่เป็นประโยชน์เกี่ยวกับคำถามเช่นนี้: "ความแตกต่างของเฟสระหว่างคลื่นไซน์สามลูกที่เหมือนกันจะต้องเป็นเท่าใดจึงจะหักล้างกันได้อย่างสมบูรณ์?" ในกรณีนี้ ลองนึกภาพเวกเตอร์สามตัวที่มีความยาวเท่ากันมาวางต่อกันโดยให้หัวสุดท้ายตรงกับหางแรก เห็นได้ชัดว่ารูปร่างที่ตรงตามเงื่อนไขเหล่านี้คือสามเหลี่ยมด้านเท่าดังนั้นมุมระหว่างเฟเซอร์แต่ละตัวกับตัวถัดไปคือ 120° (2π/ 3เรเดียน) หรือหนึ่ง ในสามของความยาวคลื่นλ / 3ดังนั้นความแตกต่างของเฟสระหว่างแต่ละคลื่นจะต้องเป็น 120° เช่นเดียวกับในกรณีของ กำลัง ไฟฟ้าสามเฟส

กล่าวอีกนัยหนึ่ง สิ่งนี้แสดงให้เห็นว่า: คอส(ωที)+คอส(ωที+2π3)+คอส(ωที2π3)=0.{\displaystyle \cos(\omega t)+\cos \left(\omega t+{\frac {2\pi }{3}}\right)+\cos \left(\omega t-{\frac {2\pi }{3}}\right)=0.}

ในตัวอย่างของคลื่นสามลูก ความแตกต่างของเฟสระหว่างคลื่นลูกแรกและลูกสุดท้ายคือ 240° ในขณะที่สำหรับคลื่นสองลูก การแทรกสอดแบบหักล้างจะเกิดขึ้นที่ 180° ในกรณีที่มีคลื่นจำนวนมาก เฟสเซอร์จะต้องเรียงตัวเป็นวงกลมเพื่อให้เกิดการแทรกสอดแบบหักล้าง ดังนั้นเฟสเซอร์แรกจึงเกือบขนานกับเฟสเซอร์สุดท้าย ซึ่งหมายความว่าสำหรับแหล่งกำเนิดจำนวนมาก การแทรกสอดแบบหักล้างจะเกิดขึ้นเมื่อคลื่นลูกแรกและลูกสุดท้ายมีเฟสต่างกัน 360 องศา ซึ่งเท่ากับความยาวคลื่นเต็มλ{\displaystyle \lambda }นี่คือเหตุผลที่ในการเลี้ยวเบนของ แสงผ่านช่องแคบเดี่ยว จุดต่ำสุดจะเกิดขึ้นเมื่อแสงจากขอบด้านไกลเดินทางไกลกว่าแสงจากขอบด้านใกล้เป็นระยะทางเต็มความยาวคลื่น

เมื่อเวกเตอร์เดี่ยวหมุนทวนเข็มนาฬิกา ปลายของเวกเตอร์ที่จุด A จะหมุนครบหนึ่งรอบ 360° หรือ 2π เรเดียน ซึ่งแสดงถึงหนึ่งวัฏจักรที่สมบูรณ์ หากนำความยาวของปลายเวกเตอร์ที่เคลื่อนที่ในช่วงเวลาต่างๆ มาแสดงบนกราฟดังที่แสดงไว้ข้างต้น จะได้รูปคลื่นไซน์ที่เริ่มต้นจากด้านซ้ายที่เวลาศูนย์ ตำแหน่งแต่ละตำแหน่งตามแกนแนวนอนแสดงถึงเวลาที่ผ่านไปนับตั้งแต่เวลาศูนย์t = 0เมื่อเวกเตอร์อยู่ในแนวนอน ปลายของเวกเตอร์จะแสดงมุมที่ 0°, 180° และ 360°

ในทำนองเดียวกัน เมื่อปลายของเวกเตอร์อยู่ในแนวตั้ง จะแสดงค่าสูงสุดที่เป็นบวก ( + A ) ที่ 90° หรือπ2และค่าสูงสุดที่เป็นลบ ( A ) ที่ 270° หรือ3 π2จากนั้นแกนเวลาของรูปคลื่นจะแสดงมุมในหน่วยองศาหรือเรเดียนที่เฟเซอร์เคลื่อนที่ไป ดังนั้นเราจึงกล่าวได้ว่าเฟเซอร์แสดงถึงค่าแรงดันหรือกระแสที่ปรับขนาดแล้วของเวกเตอร์หมุนซึ่ง "หยุดนิ่ง" อยู่ที่จุดเวลาใดจุดหนึ่ง ( t ) และในตัวอย่างข้างต้นนี้ คือที่มุม 30°

บางครั้งเมื่อเราวิเคราะห์รูปคลื่นสลับ เราอาจจำเป็นต้องทราบตำแหน่งของเฟเซอร์ ซึ่งแสดงถึงปริมาณสลับ ณ ช่วงเวลาใดเวลาหนึ่ง โดยเฉพาะอย่างยิ่งเมื่อเราต้องการเปรียบเทียบรูปคลื่นสองแบบที่แตกต่างกันบนแกนเดียวกัน ตัวอย่างเช่น แรงดันและกระแส เราได้สมมติในรูปคลื่นข้างต้นว่ารูปคลื่นเริ่มต้นที่เวลาt = 0โดยมีมุมเฟสที่สอดคล้องกันในหน่วยองศาหรือเรเดียน

แต่ถ้าคลื่นลูกที่สองเริ่มต้นทางด้านซ้ายหรือด้านขวาของจุดศูนย์นี้ หรือถ้าเราต้องการแสดงความสัมพันธ์ระหว่างคลื่นทั้งสองในรูปแบบเฟเซอร์ เราจะต้องคำนึงถึงความแตกต่างของเฟสΦของคลื่นด้วย ลองพิจารณาแผนภาพด้านล่างจากบทเรียนเรื่องความแตกต่างของเฟสก่อนหน้านี้

การแยกความแตกต่างและการบูรณาการ

อนุพันธ์หรือปริพันธ์ของเฟเซอร์ เทียบ กับเวลา จะสร้างเฟเซอร์อีกตัวหนึ่ง [ b ] ตัวอย่างเช่น: อีกครั้ง(ที(เออีฉันθอีฉันωที))=อีกครั้ง(เออีฉันθฉันωอีฉันωที)=อีกครั้ง(เออีฉันθอีฉันπ/2ωอีฉันωที)=อีกครั้ง(ωเออีฉัน(θ+π/2)อีฉันωที)=ωเอคอส(ωที+θ+π2).{\displaystyle {\begin{aligned}&\operatorname {Re} \left({\frac {\mathrm {d} }{\mathrm {d} t}}{\mathord {\left(Ae^{i\theta }\cdot e^{i\omega t}\right)}}\right)\\={}&\operatorname {Re} \left(Ae^{i\theta }\cdot i\omega e^{i\omega t}\right)\\={}&\operatorname {Re} \left(Ae^{i\theta }\cdot e^{i\pi /2}\omega e^{i\omega t}\right)\\={}&\operatorname {Re} \left(\omega Ae^{i(\theta +\pi /2)}\cdot e^{i\omega t}\right)\\={}&\omega A\cdot \cos \left(\omega t+\theta +{\frac {\pi }{2}}\right).\end{aligned}}}

ดังนั้น ในการแสดงผลแบบเฟเซอร์อนุพันธ์เทียบกับเวลาของสัญญาณไซน์จึงกลายเป็นเพียงการคูณด้วยค่าคงที่ฉันω=อีฉันπ/2ω{\textstyle i\omega =e^{i\pi /2}\cdot \omega }.

ในทำนองเดียวกัน การหาปริพันธ์ของเฟเซอร์เทียบเท่ากับการคูณด้วย1ฉันω=อีฉันπ/2ω.{\textstyle {\frac {1}{i\omega }}={\frac {e^{-i\pi /2}}{\omega }}.}ปัจจัยที่ขึ้นอยู่กับเวลาอีฉันωที,{\displaystyle e^{i\omega t},}ไม่ได้รับผลกระทบ

เมื่อเราแก้สมการเชิงอนุพันธ์เชิงเส้นด้วยพีชคณิตเฟเซอร์ เราก็แค่ทำการแยกตัวประกอบเท่านั้นอีฉันωที{\displaystyle e^{i\omega t}}นำค่าออกจากทุกพจน์ของสมการ แล้วนำกลับไปแทนในคำตอบ ตัวอย่างเช่น พิจารณาสมการเชิงอนุพันธ์ต่อไปนี้สำหรับแรงดันตกคร่อมตัวเก็บประจุในวงจร RC : วีซี(ที)ที+1อาร์ซีวีซี(ที)=1อาร์ซีวีเอส(ที).{\displaystyle {\frac {\mathrm {d} \,v_{\text{C}}(t)}{\mathrm {d} t}}+{\frac {1}{RC}}v_{\text{C}}(t)={\frac {1}{RC}}v_{\text{S}}(t).}

เมื่อแหล่งจ่ายแรงดันในวงจรนี้เป็นแบบไซน์: วีเอส(ที)=วีพีคอส(ωที+θ),{\displaystyle v_{\text{S}}(t)=V_{\text{P}}\cdot \cos(\omega t+\theta ),}

เราอาจเปลี่ยนแทนได้วีเอส(ที)=อีกครั้ง(วีอีฉันωที).{\displaystyle v_{\text{S}}(t)=\operatorname {Re} \left(V_{\text{s}}\cdot e^{i\omega t}\right).}

วีซี(ที)=อีกครั้ง(วีอีฉันωที),{\displaystyle v_{\text{C}}(t)=\operatorname {Re} \left(V_{\text{c}}\cdot e^{i\omega t}\right),} โดยที่เฟเซอร์วี=วีพีอีฉันθ,{\displaystyle V_{\text{s}}=V_{\text{P}}e^{i\theta },}และเฟเซอร์วี{\displaystyle V_{\text{c}}}คือปริมาณที่ไม่ทราบค่าที่จะต้องหาค่า

ในการเขียนแบบย่อด้วยเฟเซอร์ สมการเชิงอนุพันธ์จะลดรูปเหลือดังนี้: ฉันωวี+1อาร์ซีวี=1อาร์ซีวี.{\displaystyle i\omega V_{\text{c}}+{\frac {1}{RC}}V_{\text{c}}={\frac {1}{RC}}V_{\text{s}}.}

อนุพันธ์

เนื่องจากหลักการนี้ต้องใช้ได้กับทุกคนที{\displaystyle t}โดยเฉพาะอย่างยิ่ง:ทีπ2ω,{\textstyle t-{\frac {\pi }{2\omega }},}ดังนั้นจึงสรุปได้ว่า:

นอกจากนี้ยังเห็นได้ชัดเจนว่า: ทีอีกครั้ง(วีอีฉันωที)=อีกครั้ง(ที(วีอีฉันωที))=อีกครั้ง(ฉันωวีอีฉันωที)ทีฉัน(วีอีฉันωที)=ฉัน(ที(วีอีฉันωที))=ฉัน(ฉันωวีอีฉันωที).{\displaystyle {\begin{aligned}{\frac {\mathrm {d} }{\mathrm {d} t}}\operatorname {Re} \left(V_{\text{c}}\cdot e^{i\omega t}\right)&=\operatorname {Re} \left({\frac {\mathrm {d} }{\mathrm {d} t}}{\mathord {\left(V_{\text{c}}\cdot e^{i\omega t}\right)}}\right)=\operatorname {Re} \left(i\omega V_{\text{c}}\cdot e^{i\omega t}\right)\\{\frac {\mathrm {d} }{\mathrm {d} t}}\operatorname {Im} \left(V_{\text{c}}\cdot e^{i\omega t}\right)&=\operatorname {Im} \left({\frac {\mathrm {d} }{\mathrm {d} t}}{\mathord {\left(V_{\text{c}}\cdot e^{i\omega t}\right)}}\right)=\operatorname {Im} \left(i\omega V_{\text{c}}\cdot e^{i\omega t}\right).\end{aligned}}}

แทนค่าเหล่านี้ลงในสมการที่ 1และสมการที่ 2แล้วคูณสมการที่ 2ด้วยฉัน,{\displaystyle i,}และเมื่อนำสมการทั้งสองมารวมกันจะได้: ฉันωวีอีฉันωที+1อาร์ซีวีอีฉันωที=1อาร์ซีวีอีฉันωที(ฉันωวี+1อาร์ซีวี)อีฉันωที=(1อาร์ซีวี)อีฉันωทีฉันωวี+1อาร์ซีวี=1อาร์ซีวี.{\displaystyle {\begin{aligned}i\omega V_{\text{c}}\cdot e^{i\omega t}+{\frac {1}{RC}}V_{\text{c}}\cdot e^{i\omega t}&={\frac {1}{RC}}V_{\text{s}}\cdot e^{i\omega t}\\\left(i\omega V_{\text{c}}+{\frac {1}{RC}}V_{\text{c}}\right)\!\cdot e^{i\omega t}&=\left({\frac {1}{RC}}V_{\text{s}}\right)\cdot e^{i\omega t}\\i\omega V_{\text{c}}+{\frac {1}{RC}}V_{\text{c}}&={\frac {1}{RC}}V_{\text{s}}.\end{aligned}}}

เมื่อแก้สมการหาค่าแรงดันของตัวเก็บประจุเฟสเซอร์จะได้: วี=11+ฉันωอาร์ซีวี=1ฉันωอาร์ซี1+(ωอาร์ซี)2วีพีอีฉันθ.{\displaystyle V_{\text{c}}={\frac {1}{1+i\omega RC}}\cdot V_{\text{s}}={\frac {1-i\omega RC}{1+(\omega RC)^{2}}}\cdot V_{\text{P}}e^{i\theta }.}

ดังที่เราได้เห็นแล้ว ปัจจัยการคูณวี{\displaystyle V_{\text{s}}}แสดงถึงความแตกต่างของแอมพลิจูดและเฟสของวีซี(ที){\displaystyle v_{\text{C}}(t)}เมื่อเทียบกับวีพี{\displaystyle V_{\text{P}}}และθ.{\displaystyle \theta .}

ในรูปแบบพิกัดเชิงขั้ว พจน์แรกของนิพจน์สุดท้ายคือ: 1ฉันωอาร์ซี1+(ωอาร์ซี)2=11+(ωอาร์ซี)2อีฉันϕ(ω),{\displaystyle {\frac {1-i\omega RC}{1+(\omega RC)^{2}}}={\frac {1}{\sqrt {1+(\omega RC)^{2}}}}\cdot e^{-i\phi (\omega )},} ที่ไหนϕ(ω)=อาร์คตัน(ωอาร์ซี){\displaystyle \phi (\omega )=\arctan(\omega RC)}.

ดังนั้น: วีซี(ที)=อีกครั้ง(วีอีฉันωที)=11+(ωอาร์ซี)2วีพีคอส(ωที+θϕ(ω)).{\displaystyle v_{\text{C}}(t)=\operatorname {Re} \left(V_{\text{c}}\cdot e^{i\omega t}\right)={\frac {1}{\sqrt {1+(\omega RC)^{2}}}}\cdot V_{\text{P}}\cos(\omega t+\theta -\phi (\omega )).}

อัตราส่วนของเฟเซอร์

ปริมาณที่เรียกว่าอิมพีแดนซ์ เชิงซ้อน คืออัตราส่วนของเฟเซอร์สองตัว ซึ่งไม่ใช่เฟเซอร์ เพราะมันไม่สอดคล้องกับฟังก์ชันที่เปลี่ยนแปลงแบบไซน์

แอปพลิเคชัน

กฎหมายวงจร

ด้วยเฟเซอร์ เทคนิคการแก้ วงจร DCสามารถนำไปใช้แก้วงจร AC เชิงเส้นได้[ a ]

กฎของโอห์มสำหรับตัวต้านทาน
ตัวต้านทานไม่มีความล่าช้าของเวลา ดังนั้นจึงไม่เปลี่ยนแปลงเฟสของสัญญาณ ดังนั้นสมการV = IR จึง ยังคงใช้ได้
กฎของโอห์มสำหรับตัวต้านทาน ตัวเหนี่ยวนำ และตัวเก็บประจุ
V = IZโดยที่ Zคืออิมพีแดนซ์เชิงซ้อน
กฎวงจรของ Kirchhoff
ทำงานกับแรงดันไฟฟ้าและกระแสไฟฟ้าในรูปของเฟเซอร์ที่ซับซ้อน

ในวงจรไฟฟ้ากระแสสลับ เรามีกำลังจริง ( P ) ซึ่งเป็นตัวแทนของกำลังเฉลี่ยที่เข้าสู่วงจร และกำลังเสมือน ( Q ) ซึ่งแสดงถึงกำลังที่ไหลไปมา นอกจากนี้เรายังสามารถกำหนดกำลังเชิงซ้อนS = P + jQและกำลังปรากฏ ซึ่งเป็นขนาดของS ได้อีกด้วย กฎกำลังสำหรับวงจรไฟฟ้ากระแสสลับที่แสดงในรูปของเฟเซอร์คือS = VI * (โดยที่I *คือค่าสังยุคเชิงซ้อนของIและขนาดของเฟเซอร์แรงดันและกระแสVและIคือ ค่า RMSของแรงดันและกระแสตามลำดับ)

จากข้อมูลนี้ เราสามารถใช้เทคนิคการวิเคราะห์วงจรต้านทานด้วยเฟเซอร์เพื่อวิเคราะห์วงจร AC เชิงเส้นความถี่เดียวที่มีตัวต้านทาน ตัวเก็บประจุ และตัวเหนี่ยวนำวงจร AC เชิงเส้นหลายความถี่และวงจร AC ที่มีรูปคลื่นต่างกันสามารถวิเคราะห์เพื่อหาแรงดันและกระแสได้โดยการแปลงรูปคลื่นทั้งหมดเป็นส่วนประกอบคลื่นไซน์ (โดยใช้อนุกรมฟูริเยร์ ) ที่มีขนาดและเฟส จากนั้นวิเคราะห์แต่ละความถี่แยกกัน ตามที่ทฤษฎีบทการซ้อนทับ อนุญาต วิธีการแก้ปัญหานี้ใช้ได้เฉพาะกับอินพุตที่เป็นไซน์และสำหรับโซลูชันที่อยู่ในสถานะคงที่ กล่าวคือ หลังจากที่การเปลี่ยนแปลงชั่วคราวทั้งหมดหายไปแล้ว[ 16 ]

แนวคิดนี้มักเกี่ยวข้องกับการแสดงค่าอิมพีแดนซ์ทางไฟฟ้าในกรณีนี้ มุมเฟสคือผลต่างของเฟสระหว่างแรงดันไฟฟ้าที่จ่ายให้กับอิมพีแดนซ์และกระแสไฟฟ้าที่ไหลผ่านอิมพีแดนซ์นั้น

วิศวกรรมพลังงาน

ในการวิเคราะห์ระบบไฟฟ้ากระแสสลับสามเฟส โดยทั่วไปแล้วจะมีการกำหนดเฟเซอร์ชุดหนึ่งเป็น รากที่สามเชิงซ้อนของเอกภาพซึ่งแสดงในรูปกราฟิกเป็นขนาดหน่วยที่มุม 0, 120 และ 240 องศา การพิจารณาปริมาณในวงจรไฟฟ้ากระแสสลับหลายเฟสเป็นเฟเซอร์ ช่วยให้วงจรสมดุลสามารถลดความซับซ้อนลงได้ และวงจรไม่สมดุลสามารถพิจารณาได้ว่าเป็นผลรวมทางพีชคณิตของส่วนประกอบสมมาตรวิธีการนี้ช่วยลดความซับซ้อนของงานที่จำเป็นในการคำนวณทางไฟฟ้า เช่น แรงดันตก การไหลของกำลัง และกระแสลัดวงจร ในบริบทของการวิเคราะห์ระบบไฟฟ้า มุมเฟสมักจะระบุเป็นองศาและขนาดจะระบุเป็น ค่า RMSแทนที่จะเป็นแอมพลิจูดสูงสุดของคลื่นไซน์

เทคนิคซิงโครเฟเซอร์ใช้เครื่องมือดิจิทัลในการวัดเฟเซอร์ที่แสดงถึงแรงดันไฟฟ้าของระบบส่งกำลัง ณ จุดต่างๆ ทั่วเครือข่ายส่งกำลัง ความแตกต่างระหว่างเฟเซอร์บ่งชี้ถึงการไหลของพลังงานและความเสถียรของระบบ

โทรคมนาคม: การปรับสัญญาณแบบอนาล็อก

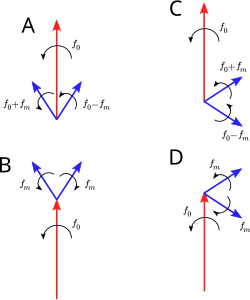

A: การแสดงการมอดูเลชั่นแอมพลิจูดด้วยเฟเซอร์, B: การแสดงการมอดูเลชั่นแอมพลิจูดแบบอื่น, C: การแสดงการมอดูเลชั่นความถี่ด้วยเฟเซอร์, D: การแสดงการมอดูเลชั่นความถี่แบบอื่น

ภาพเฟรมหมุนโดยใช้เฟเซอร์สามารถเป็นเครื่องมือที่มีประสิทธิภาพในการทำความเข้าใจการมอดูเลชั่นแบบอนาล็อก เช่นการมอดูเลชั่นแอมพลิจูด (และรูปแบบต่างๆ[ 17 ] ) และ การมอดูเลชั่ นความถี่

x(ที)=อีกครั้ง(เออีฉันθอีฉัน2πเอฟ0ที),{\displaystyle x(t)=\operatorname {Re} \left(Ae^{i\theta }\cdot e^{i2\pi f_{0}t}\right),} โดยที่พจน์ในวงเล็บถือเป็นเวกเตอร์หมุนในระนาบเชิงซ้อน

เฟเซอร์มีความยาวเอ{\displaystyle A}หมุนทวนเข็มนาฬิกาด้วยอัตราเร็วเอฟ0{\displaystyle f_{0}}รอบต่อวินาที และ ณ เวลาที=0{\displaystyle t=0}สร้างมุมของθ{\displaystyle \theta }โดยพิจารณาจากแกนจริงบวก

รูปคลื่นx(ที){\displaystyle x(t)}จากนั้นสามารถมองได้ว่าเป็นการฉายภาพของเวกเตอร์นี้ลงบนแกนจริง รูปคลื่นที่ถูกมอดูเลตจะแสดงด้วยเฟเซอร์นี้ (ตัวพา) และเฟเซอร์เพิ่มเติมอีกสองตัว (เฟเซอร์มอดูเลต) หากสัญญาณมอดูเลตเป็นโทนเสียงเดียวในรูปแบบเอคอส2πเอฟที{\displaystyle Am\cos {2\pi f_{m}t}}, ที่ไหน{\displaystyle m}คือความลึกของการมอดูเลชั่นและเอฟ{\displaystyle f_{m}}คือความถี่ของสัญญาณมอดูเลต ดังนั้นสำหรับการมอดูเลตแอมพลิจูด เฟเซอร์มอดูเลตสองตัวจะกำหนดโดย

12เออีฉันθอีฉัน2π(เอฟ0+เอฟ)ที,{\displaystyle {1 \over 2}Ame^{i\theta }\cdot e^{i2\pi (f_{0}+f_{m})t},}12เออีฉันθอีฉัน2π(เอฟ0เอฟ)ที.{\displaystyle {1 \over 2}Ame^{i\theta }\cdot e^{i2\pi (f_{0}-f_{m})t}.}

เฟเซอร์การมอดูเลชั่นทั้งสองตัวมีเฟสตรงกัน โดยผลรวมเวกเตอร์ของทั้งสองตัวจะมีเฟสตรงกับเฟเซอร์ตัวพาเสมอ อีกทางเลือกหนึ่งคือการใช้เฟเซอร์สองตัวหมุนสวนทางกันรอบปลายของเฟเซอร์ตัวพาด้วยอัตราหนึ่งเอฟ{\displaystyle f_{m}}เมื่อเทียบกับเฟเซอร์พาหะ กล่าวคือ

12เออีฉันθอีฉัน2πเอฟที,{\displaystyle {1 \over 2}Ame^{i\theta }\cdot e^{i2\pi f_{m}t},}12เออีฉันθอีฉัน2πเอฟที.{\displaystyle {1 \over 2}Ame^{i\theta }\cdot e^{-i2\pi f_{m}t}.}

การมอดูเลชั่นความถี่เป็นการแสดงผลที่คล้ายกัน ยกเว้นว่าเฟเซอร์มอดูเลชั่นไม่ได้อยู่ในเฟสเดียวกับคลื่นพาห์ ในกรณีนี้ ผลรวมเวกเตอร์ของเฟเซอร์มอดูเลชั่นจะเลื่อนไป 90° จากเฟสของคลื่นพาห์ โดยหลักการแล้ว การแสดงผลแบบมอดูเลชั่นความถี่ต้องใช้เฟเซอร์มอดูเลชั่นขนาดเล็กเพิ่มเติมอีกด้วย2เอฟ,3เอฟ{\displaystyle 2f_{m},3f_{m}}เป็นต้น แต่ในทางปฏิบัติส่วนใหญ่ มักละเลยสิ่งเหล่านี้ เพราะผลกระทบของมันมีน้อยมาก

ดูเพิ่มเติม

เชิงอรรถ

  1. 1 2รวมถึงการวิเคราะห์วงจร AC [ 7 ] : 53
  2. ผลลัพธ์นี้เกิดจากทีอีฉันωที=ฉันωอีฉันωที,{\textstyle {\frac {d}{dt}}e^{i\omega t}=i\omega e^{i\omega t},}ซึ่งหมายความว่าเลขชี้กำลังเชิงซ้อนเป็นฟังก์ชันเฉพาะของตัวดำเนินการอนุพันธ์

อ่านเพิ่มเติม

  • Douglas C. Giancoli (1989). ฟิสิกส์สำหรับนักวิทยาศาสตร์และวิศวกร . Prentice Hall. ISBN 0-13-666322-2.
  • ดอร์ฟ, ริชาร์ด ซี.; ทัลลาริดา, โรนัลด์ เจ. (15 กรกฎาคม 1993). คู่มือสูตรวิศวกรรมไฟฟ้าฉบับพกพา (  ฉบับที่ 1). โบคา ราตัน, ฟลอริดา: สำนักพิมพ์ซีอาร์ซี. หน้า152–155 . ISBN  0849344735.
  • โรงงานเฟสเซอร์
  • การแสดงภาพของเฟเซอร์
  • สัญกรณ์เชิงขั้วและสัญกรณ์สี่เหลี่ยมผืนผ้า
  • เฟเซอร์ในโทรคมนาคม
